Переносний осьовий пожежний димовсмоктувач
Формула / Реферат
Переносний осьовий пожежний димовсмоктувач, що містить корпус циліндричної форми з ручкою для переносу та двома ніжками, вхідний та вихідний отвори якого оснащені захисними ґратками, в якому на вал приводу встановлено робоче колесо з переднім та заднім обтічниками, при цьому передній обтічник зафіксовано нерухомо, а вал приводу з'єднаний з ведучим валом через одноступеневий конічний редуктор з фрикційною муфтою, який відрізняється тим, що він додатково оснащений конфузором, що містить трубопровід з краном, при цьому один кінець трубопроводу зафіксований на передньому обтічнику і оснащений групою насадок-розпилювачів, а другий кінець - з'єднувальною головкою для пожежного рукава.
Текст

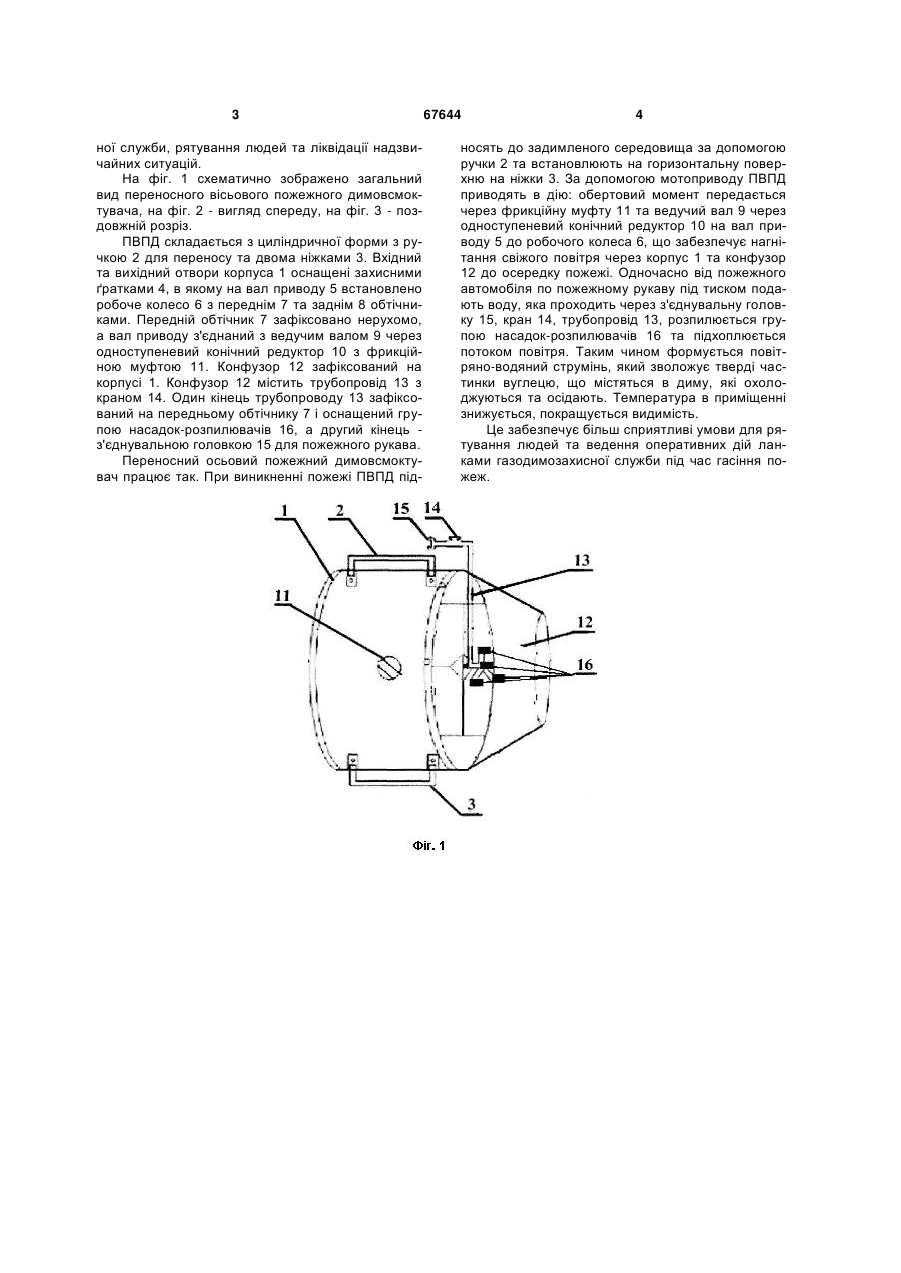

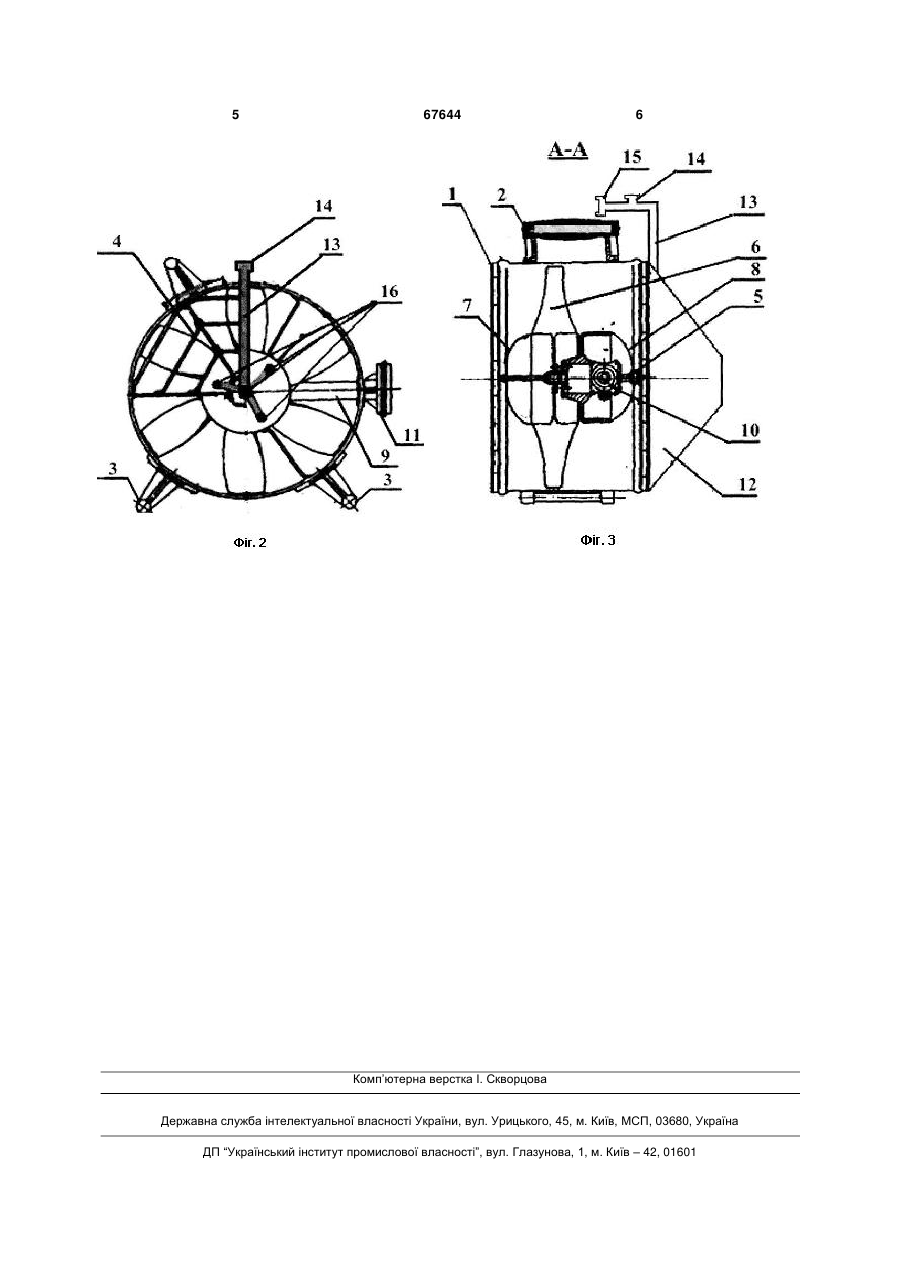

Переносний осьовий пожежний димовсмоктувач, що містить корпус циліндричної форми з ручкою для переносу та двома ніжками, вхідний та вихідний отвори якого оснащені захисними ґратками, в якому на вал приводу встановлено робоче 3 ної служби, рятування людей та ліквідації надзвичайних ситуацій. На фіг. 1 схематично зображено загальний вид переносного вісьового пожежного димовсмоктувача, на фіг. 2 - вигляд спереду, на фіг. 3 - поздовжній розріз. ПВПД складається з циліндричної форми з ручкою 2 для переносу та двома ніжками 3. Вхідний та вихідний отвори корпуса 1 оснащені захисними ґратками 4, в якому на вал приводу 5 встановлено робоче колесо 6 з переднім 7 та заднім 8 обтічниками. Передній обтічник 7 зафіксовано нерухомо, а вал приводу з'єднаний з ведучим валом 9 через одноступеневий конічний редуктор 10 з фрикційною муфтою 11. Конфузор 12 зафіксований на корпусі 1. Конфузор 12 містить трубопровід 13 з краном 14. Один кінець трубопроводу 13 зафіксований на передньому обтічнику 7 і оснащений групою насадок-розпилювачів 16, а другий кінець з'єднувальною головкою 15 для пожежного рукава. Переносний осьовий пожежний димовсмоктувач працює так. При виникненні пожежі ПВПД під 67644 4 носять до задимленого середовища за допомогою ручки 2 та встановлюють на горизонтальну поверхню на ніжки 3. За допомогою мотоприводу ПВПД приводять в дію: обертовий момент передається через фрикційну муфту 11 та ведучий вал 9 через одноступеневий конічний редуктор 10 на вал приводу 5 до робочого колеса 6, що забезпечує нагнітання свіжого повітря через корпус 1 та конфузор 12 до осередку пожежі. Одночасно від пожежного автомобіля по пожежному рукаву під тиском подають воду, яка проходить через з'єднувальну головку 15, кран 14, трубопровід 13, розпилюється групою насадок-розпилювачів 16 та підхоплюється потоком повітря. Таким чином формується повітряно-водяний струмінь, який зволожує тверді частинки вуглецю, що містяться в диму, які охолоджуються та осідають. Температура в приміщенні знижується, покращується видимість. Це забезпечує більш сприятливі умови для рятування людей та ведення оперативних дій ланками газодимозахисної служби під час гасіння пожеж. 5 67644 6 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPortable axial fire-fighting smoke suction unit
Автори англійськоюNalyvaiko Mykola Andriiovych
Назва патенту російськоюПереносный осевой пожарный дымовсасыватель
Автори російськоюНаливайко Николай Андреевич
МПК / Мітки
МПК: A62B 13/00
Мітки: пожежний, димовсмоктувач, осьовий, переносний
