Пристрій для кольматації проникних пластів

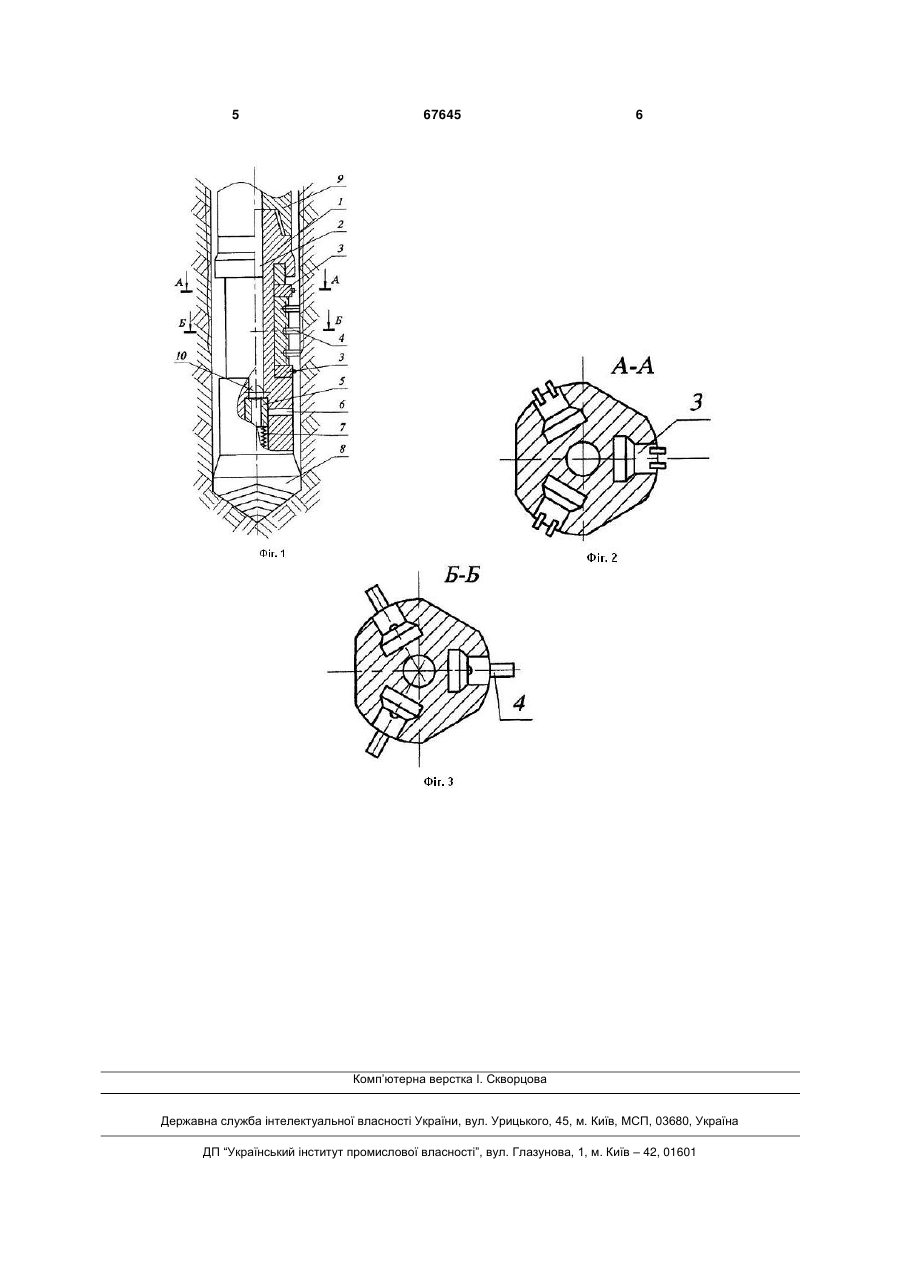

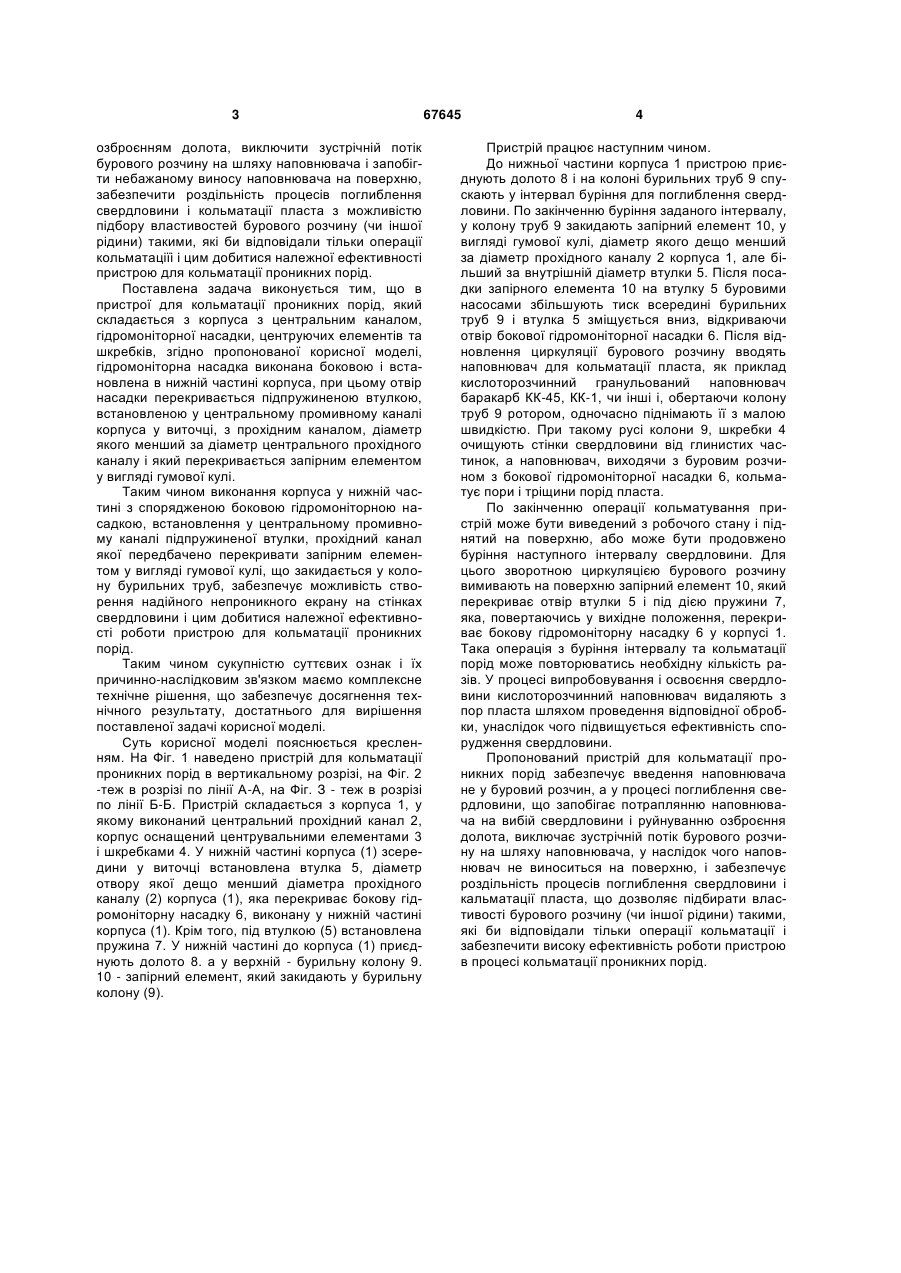

Пристрій для кольматації проникних порід, який складається з корпуса з центральним каналом, гідромоніторної насадки, центруючих елементів та шкребків, який відрізняється тим, що гідромоніторна насадка виконана боковою і встановлена в нижній частині корпуса, при цьому отвір насадки перекривається підпружиненою втулкою, встановленою у центральному промивному каналі корпуса у виточці, з прохідним каналом, діаметр якого менший за діаметр центрального прохідного каналу і який перекривається запірним елементом у вигляді гумової кулі. (19) (21) u201113093 (22) 07.11.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) БІЛЕЦЬКИЙ ЯРОСЛАВ СЕМЕНОВИЧ, БІЛЕЦЬКИЙ МИРОСЛАВ СЕМЕНОВИЧ, СЕНЮШКОВИЧ МИКОЛА ВОЛОДИМИРОВИЧ, СЕНЮШКОВИЧ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) БІЛЕЦЬКИЙ ЯРОСЛАВ СЕМЕНОВИЧ, БІЛЕЦЬКИЙ МИРОСЛАВ СЕМЕНОВИЧ, СЕНЮШКОВИЧ МИКОЛА ВОЛОДИМИРОВИЧ, СЕНЮШКОВИЧ ВОЛОДИМИР МИКОЛАЙОВИЧ 3 озброєнням долота, виключити зустрічній потік бурового розчину на шляху наповнювача і запобігти небажаному виносу наповнювача на поверхню, забезпечити роздільність процесів поглиблення свердловини і кольматації пласта з можливістю підбору властивостей бурового розчину (чи іншої рідини) такими, які би відповідали тільки операції кольматаціїі і цим добитися належної ефективності пристрою для кольматації проникних порід. Поставлена задача виконується тим, що в пристрої для кольматації проникних порід, який складається з корпуса з центральним каналом, гідромоніторної насадки, центруючих елементів та шкребків, згідно пропонованої корисної моделі, гідромоніторна насадка виконана боковою і встановлена в нижній частині корпуса, при цьому отвір насадки перекривається підпружиненою втулкою, встановленою у центральному промивному каналі корпуса у виточці, з прохідним каналом, діаметр якого менший за діаметр центрального прохідного каналу і який перекривається запірним елементом у вигляді гумової кулі. Таким чином виконання корпуса у нижній частині з спорядженою боковою гідромоніторною насадкою, встановлення у центральному промивному каналі підпружиненої втулки, прохідний канал якої передбачено перекривати запірним елементом у вигляді гумової кулі, що закидається у колону бурильних труб, забезпечує можливість створення надійного непроникного екрану на стінках свердловини і цим добитися належної ефективності роботи пристрою для кольматації проникних порід. Таким чином сукупністю суттєвих ознак і їх причинно-наслідковим зв'язком маємо комплексне технічне рішення, що забезпечує досягнення технічного результату, достатнього для вирішення поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням. На Фіг. 1 наведено пристрій для кольматації проникних порід в вертикальному розрізі, на Фіг. 2 -теж в розрізі по лінії А-А, на Фіг. З - теж в розрізі по лінії Б-Б. Пристрій складається з корпуса 1, у якому виконаний центральний прохідний канал 2, корпус оснащений центрувальними елементами 3 і шкребками 4. У нижній частині корпуса (1) зсередини у виточці встановлена втулка 5, діаметр отвору якої дещо менший діаметра прохідного каналу (2) корпуса (1), яка перекриває бокову гідромоніторну насадку 6, виконану у нижній частині корпуса (1). Крім того, під втулкою (5) встановлена пружина 7. У нижній частині до корпуса (1) приєднують долото 8. а у верхній - бурильну колону 9. 10 - запірний елемент, який закидають у бурильну колону (9). 67645 4 Пристрій працює наступним чином. До нижньої частини корпуса 1 пристрою приєднують долото 8 і на колоні бурильних труб 9 спускають у інтервал буріння для поглиблення свердловини. По закінченню буріння заданого інтервалу, у колону труб 9 закидають запірний елемент 10, у вигляді гумової кулі, діаметр якого дещо менший за діаметр прохідного каналу 2 корпуса 1, але більший за внутрішній діаметр втулки 5. Після посадки запірного елемента 10 на втулку 5 буровими насосами збільшують тиск всередині бурильних труб 9 і втулка 5 зміщується вниз, відкриваючи отвір бокової гідромоніторної насадки 6. Після відновлення циркуляції бурового розчину вводять наповнювач для кольматації пласта, як приклад кислоторозчинний гранульований наповнювач баракарб КК-45, КК-1, чи інші і, обертаючи колону труб 9 ротором, одночасно піднімають її з малою швидкістю. При такому русі колони 9, шкребки 4 очищують стінки свердловини від глинистих частинок, а наповнювач, виходячи з буровим розчином з бокової гідромоніторної насадки 6, кольматує пори і тріщини порід пласта. По закінченню операції кольматування пристрій може бути виведений з робочого стану і піднятий на поверхню, або може бути продовжено буріння наступного інтервалу свердловини. Для цього зворотною циркуляцією бурового розчину вимивають на поверхню запірний елемент 10, який перекриває отвір втулки 5 і під дією пружини 7, яка, повертаючись у вихідне положення, перекриває бокову гідромоніторну насадку 6 у корпусі 1. Така операція з буріння інтервалу та кольматації порід може повторюватись необхідну кількість разів. У процесі випробовування і освоєння свердловини кислоторозчинний наповнювач видаляють з пор пласта шляхом проведення відповідної обробки, унаслідок чого підвищується ефективність спорудження свердловини. Пропонований пристрій для кольматації проникних порід забезпечує введення наповнювача не у буровий розчин, а у процесі поглиблення свердловини, що запобігає потраплянню наповнювача на вибій свердловини і руйнуванню озброєння долота, виключає зустрічній потік бурового розчину на шляху наповнювача, у наслідок чого наповнювач не виноситься на поверхню, і забезпечує роздільність процесів поглиблення свердловини і кальматації пласта, що дозволяє підбирати властивості бурового розчину (чи іншої рідини) такими, які би відповідали тільки операції кольматації і забезпечити високу ефективність роботи пристрою в процесі кольматації проникних порід. 5 67645 6 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
