Пожежний гідрант
Номер патенту: 72619
Опубліковано: 15.03.2005
Автори: Козловський Петро Сергійович, Гончаренко Ігор Валентинович, Чекина Іван Іванович
Формула / Реферат
Пожежний гідрант прямої дії, який містить корпус, ніпель, штангу, фланці, напрямну втулку, який відрізняється тим, що додатково обладнаний шатровим клапаном, який має напіврухому гумову прокладку.
Текст

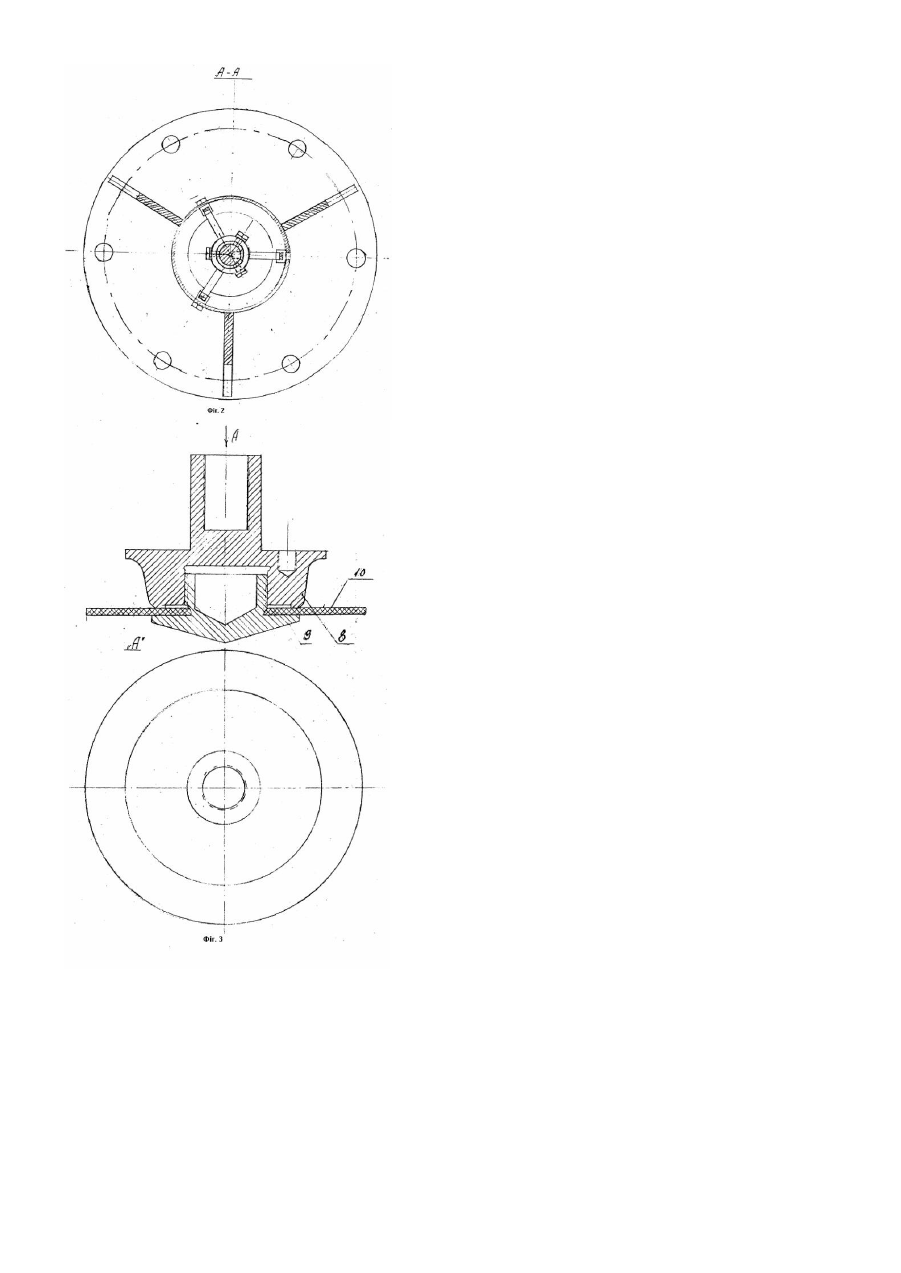

Пожежний гідрант відноситься до техніки водопостачання і зокрема, протипожежної техніки. Застосовується для пожежегасіння. Найближчим аналогом, що прийнято за прототип є зразок пожежного гідранта, так званого московського типу, що описаний автором С.К.Колобановим у "Водопостачанні і каналізації" 1962p. видання (мал.53). Прототип складається із чавунного корпусу, ніпеля з кришкою, кульового клапана з гумовим кільцем, стрижня, розвантажувального клапана, фіксуючого пристрою для кульового клапану. Основний кульовий клапан має складну та трудоємну конструкцію у зв'язку з великою кількістю геометричних переходів. Гумове кільце стикується безпосередньо з чавунним корпусом, що зумовлює випадання солей та корозію; присутній механізм фіксації основного клапана, що значно ускладнює конструкцію пожежного гідранта; відсутній клапан для закривання зливного отвору. Пожежний гідрант прямої дії відрізняється від прототипу тим, що обладнується шатровим клапаном, який має напівсухому гумову прокладку, яка згортаючись (на зразок шатра) ущільнює отвір у сідлі і одночасно виключає відкладення осаду та солей на контактній поверхні. Технічна задача, яка вирішується з застосуванням пожежного гідранта прямої дії це швидка і безперебійна подача води при пожежегасінні та виникненні надзвичайних ситуацій з використанням швидкої подачі води при великій кількості. Представлений пожежний гідрант прямої дії на фіг.1-3 складається із корпуса - 1, гвинта - 2, р ухомої гайки - 3, направляючої втулки - 4, штанги - 5, направляючої зливного клапана - 7, шатрового клапана - 8, фіксатора - 9, прокладки - 10, сідла - 11, фланця - 12, підкосів - 13. Під час відкривання пожежного гідранта гвинт 2 за допомогою ключа пожежної колонки, яка встановлюється на ніпель 14, обертається проти ходу годинникової стрілки і за допомогою рухомої гайки 3 та штанги 5 піднімається шатровий клапан 8, 9, 10 по ходу стр уменя води. При закриванні пожежного гідранта шатровий клапан затискає прокладку 10 у сідлі 11, надійно закриваючи отвір від доступу води у корпус 1.
ДивитисяДодаткова інформація
Назва патенту англійськоюFire hydrant
Автори англійськоюChekyna Ivan Ivanovych, Kozlovskyi Petro Serhiiovych
Назва патенту російськоюПожарный гидрант
Автори російськоюЧекина Иван Иванович, Козловский Петр Сергеевич
МПК / Мітки
МПК: F16K 11/02, F16K 5/06, A62C 35/58, F16K 43/00
