Вузол герметизації борна свинцевого акумулятора

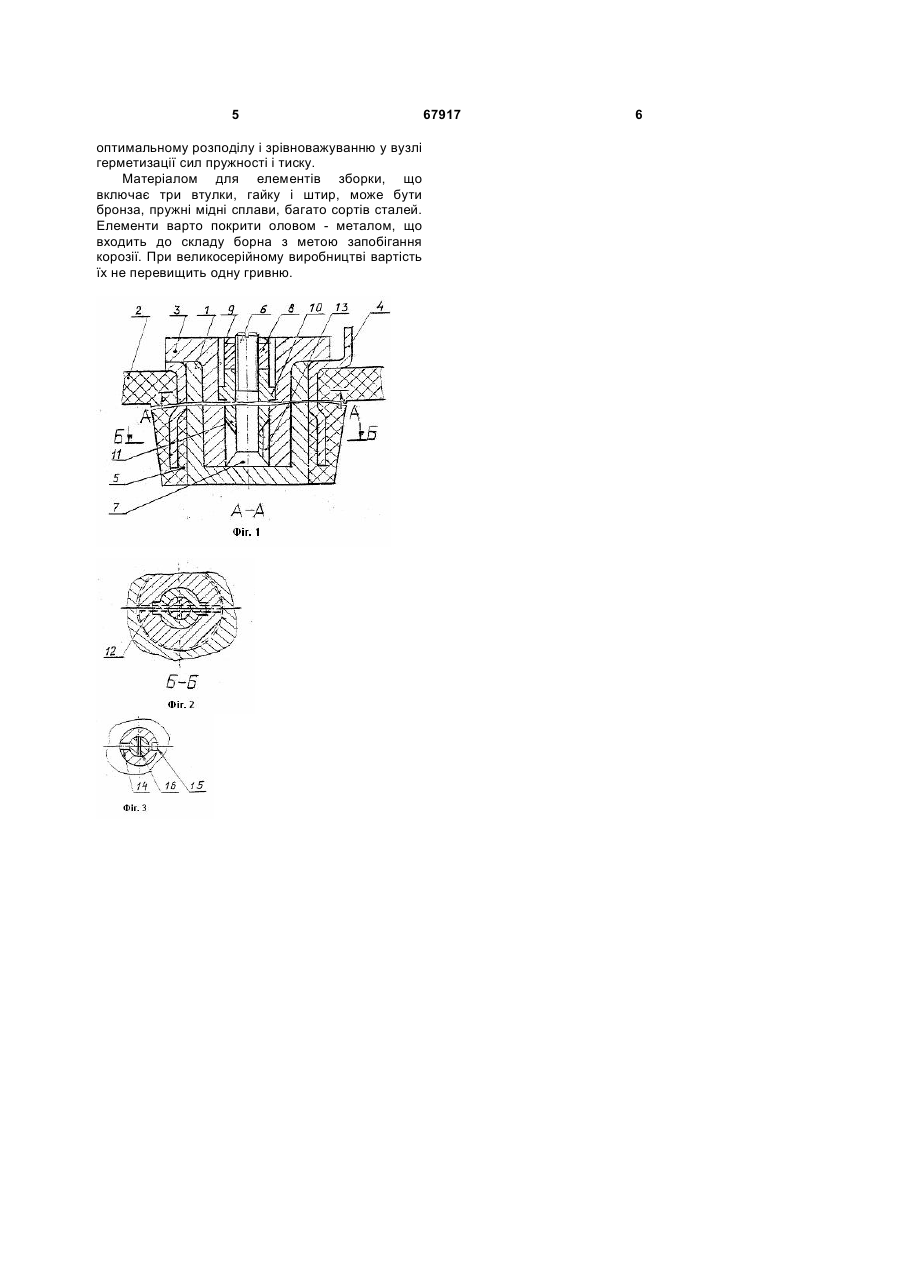

Вузол герметизації борна свинцевого акумулятора, що включає поміщений у гнізді кришки чи корпусу акумулятора борн і контакт, причому в отворі борна розташована перша втулка, у якій запресований циліндричний штифт, а контакт розташований між кришкою чи корпусом акумулятора і борном таким чином, що верхня частина контакту підігнута до поверхні борна і першої втулки, нижня частина контакту відділена від борна виступом кришки чи корпуса C2 2 (19) 1 3 на виступ кришки чи корпуса, забезпечуючи герметизацію відрізка виступ - борн, тому що виступ кришки чи корпуса може витримати досить великий тиск внаслідок того, що тиск, здійснюваний на виступ, сприймається нижньою частиною контакту, а верхня частина контакту підгорнута безпосередньо до борну, забезпечуючи електричний контакт. Однак внаслідок того, що борн виготовляється зі свинцю, чи з метою збільшення терміну служби, зі сплаву, що містить 90% свинцю і 10% олова [заявка Японії МПК4 Н01М2/30, Н01М2/06, опубл. 1989р.], тобто з матеріалів з низьким коефіцієнтом пружності і, отже, з високою пластичністю, то виготовлені з таких матеріалів елементи і вузли володіють низькою фіксуючою здатністю. Це призводить до того, що згодом штифт, запресований на стадії збирання у втулку, не передає необхідного тиску на борн, унаслідок чого його тиск на виступ кришки чи корпуса акумулятора слабшає і герметизація відрізку виступ - борн слабшає, приводячи до порушення герметичності вузла і зниженню надійності його функціонування. В основу винаходу, що пропонується, поставлена задача підвищення надійності вузла герметизації борна свинцевого акумулятора, у якому за рахунок введення нових елементів і організації нових зв'язків між елементами досягається пружноцілісність вузла герметизації, забезпечувана довгостроковою динамічною пружністю втулки, пов'язаною з борном, що забезпечує надійне функціонування вузла герметизації борна і значного мірою акумулятора в цілому. Поставлена задача досягається завдяки тому, що у вузлі герметизації борна свинцевого акумулятора, що включає поміщений у гнізді кришці чи корпуса акумулятора борн і контакт, при цьому в отворі борна розташована перша втулка, у якій запресований циліндричний штифт, а контакт розташований між кришкою чи корпусом акумулятора і борном таким чином, що верхня частина контакту підігнута до поверхні борна і першої втулки, нижня частина контакту відділена від борна виступом кришки чи корпуса акумулятора, відповідно до винаходу, штифт виконаний складеним, утримуючим штир з конусним наконечником на одному кінці і гвинтом на другому кінці, додатково введено гайку з внутрішньою різзю, сполучену з гвинтом штиря, і зовнішньою різзю, сполучену з різзю у верхній частині першої втулки, другу втулку, що має конусний наконечник і, щонайменше, один напрямний виступ на твірній циліндричної частини втулки, при цьому торцева частина цієї втулки примикає до нижньої торцевої поверхні гайки; третю втулку, встановлену в першій втулці; що має наскрізну подовжню щілину, паз і два торцеві конусоподібні поглиблення, у першому з яких розміщений конусоподібний наконечник штиря, у другому - конусоподібний виступ другої втулки, кут твірної якого дорівнює куту твірної конусоподібного поглиблення третьої втулки, при цьому напрямний виступ другої втулки входить у направляючий паз 67917 4 першої втулки, так що виступ і паз конгруентні, паз у третій втулці розташований на боці, протилежному наскрізній подовжній щілині, а на торцевій частині гайки і торцевій частині гвинта штиря виконані поперечні пропили. Аналіз відомих технічних рішень у даній і суміжних областях техніки, ознаки, що відрізняють заявлений винахід від прототипу, не виявив, а для фахівця у даній області заявлений винахід явно не випливає з відомого рівня техніки, отже, пропоноване технічне рішення є новим і має винахідницький рівень. На кресленні (фіг.1-3) представлений вузол герметизації борна свинцевого акумулятора, поздовжній розріз і поперечні розрізи в двох перетинах. Вузол герметизації борна свинцевого акумулятора містить борн 1, поміщений у гнізді кришки (корпуса) 2 акумулятора, в отвір борна 1 уставлена перша втулка 3. Між кришкою (корпусом) 2 і борном 1 розміщений контакт 4 таким чином, що частина контакту підгорнута до поверхні борна 1, а частина відділена від борна виступом 5 кришки (корпуса) 2. У втулці 3 розміщений штир 6 з конусним наконечником 7 у нижній частині і гвинтом у верхній, що входить у різьбовий отвір гайки 8, яка має поперечний пропил 9. До гайки 8 примикає друга втулка 10, насаджена на гладку частину штиря 6 і що має конусний наконечник 11, і напрямні виступи 12. Між конусним наконечником 7 штиря 6 і конусним наконечником 11 втулки 10 розміщена третя втулка 13, що має наскрізну подовжню щілину 14, паз 15 . На торцевій частині штиря виконаний поперечний пропил 16. Вузол герметизації працює таким чином. Зборка, що складається зі штиря 6, гайки 8, втулки 10 з напрямним виступом 12 і втулки 13, уставляється у втулку 3, причому напрямні виступи 12 входять у напрямні пази втулки 3. Спеціальним ключем за допомогою поперечного пропилу 9 гайка 8 навертається на штир 6, при цьому конусна частина 7 штиря і конусна частина 11 втулки 10 входять у торцеві конусоподібні поглиблення втулки 13, остання розпирається до упору зі стінками втулки 3, і завдяки наявності у втулці 13 наскрізної подовжньої щілини 14 і паза 15 забезпечується розпирання втулки 3 і завдяки цьому здійснюється надійний контакт між втулками 3 і 13, а також між втулкою 3, борном 1 і контактом 4. Завдяки пружним властивостям втулки 13 забезпечується тривале утримання зборки в отворі втулки 3 у заданому положенні і, отже, зберігається надійний електричний контакт між борном 1, гніздом кришки 2 і втулкою 3, тобто забезпечується пружноцілісність усього вузла герметизації. Після настроювання вузла герметизації відповідно до приведеної вище процедури гайку 8 і верхню частину штиря 6 заливають компаундом, властивості якого підібрані так, що при необхідності компаунд може бути знятий для повторного регулювання вузла. Забезпечивши пружноцілісність вузла герметизації, вдається запобігти деформуванню токових виводів токовими затисками завдяки 5 оптимальному розподілу і зрівноважуванню у вузлі герметизації сил пружності і тиску. Матеріалом для елементів зборки, що включає три втулки, гайку і штир, може бути бронза, пружні мідні сплави, багато сортів сталей. Елементи варто покрити оловом - металом, що входить до складу борна з метою запобігання корозії. При великосерійному виробництві вартість їх не перевищить одну гривню. 67917 6
