Ковшовий гідрозахват екскаватора

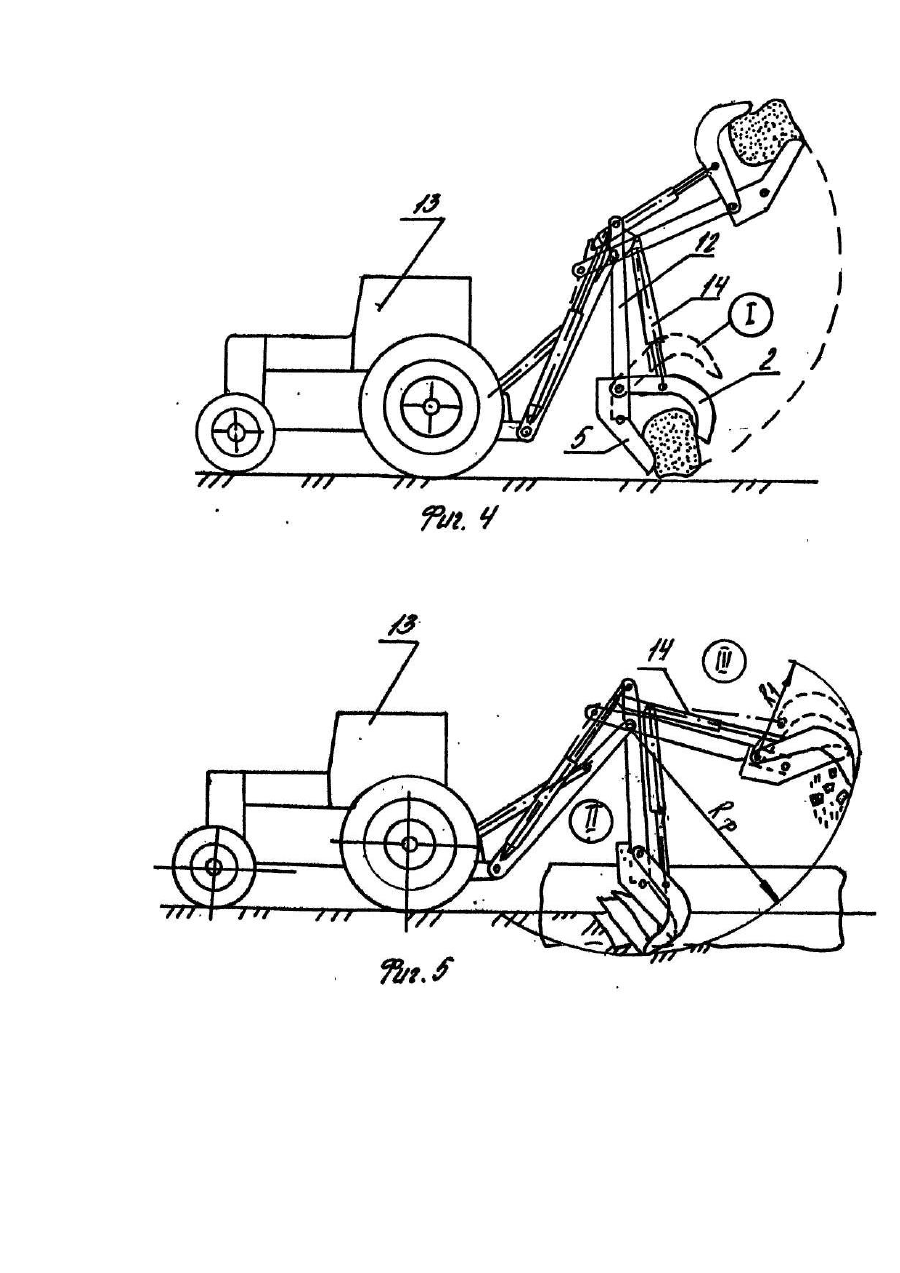

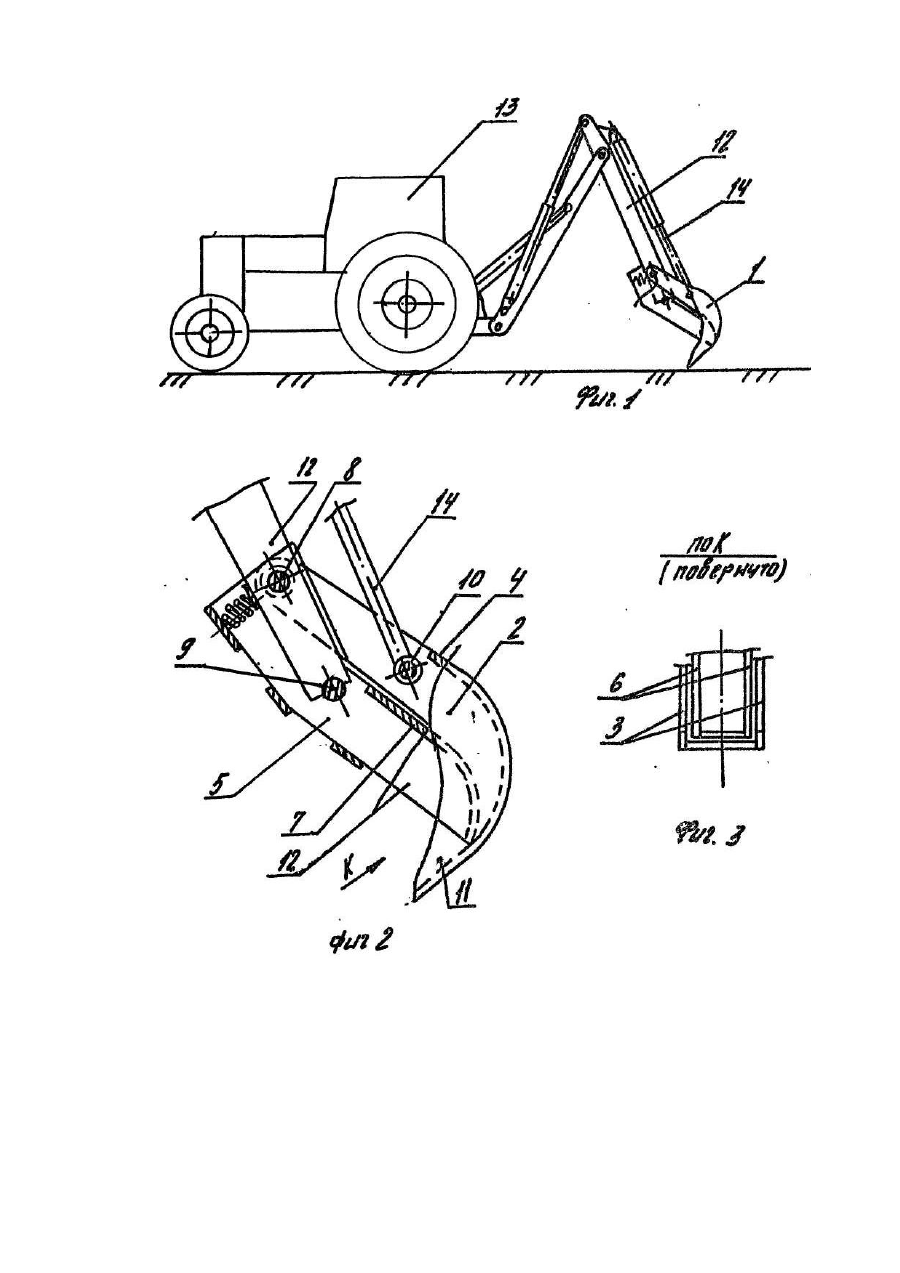

Изобретение относится к технике монтажа ограждения дорожного покрытия и может быть применено в экскаваторах и погрузчиках. Известен гидрозахват для укладки бордюров и других элементов ограждения дорожного покрытия, включающий поворотный рычаг, раму, гидроцилиндр [1]. Недостатком известного технического решения является ограниченность его функций. Гидрозахват перемещает предметы дорожного ограждения, либо удерживает их в заданном положении и не может выполнять операции по подготовке ложа под камни? разрыхлять грунтовый массив вокруг камня (например, при извлечении камня или подвижке его). Наиболее близким аналогом по технической сущности и достигаемому результату является рабочее оборудование экскаватора многоцелевого назначения, включающее ковш со сплошным днищем, дополнительную челюсть в виде периметра ковша, шарнир крепления челюсти, гидроцилиндры поворота ковша и поворота челюсти [2]. В этом устройстве захват камня выполняется поворотом дополнительной челюсти при помощи гидроцилиндра управления челюсти, подготовка ложа под камень или расчистка грунта вокруг камня выполняется ковшом при замкнутой челюсти. Рабочий орган при этом управляется гидроцилиндром поворота ковша либо гидроцилиндром поворота рукояти. Недостатком такого устройства является то, что ковш и челюсть приводятся в движение отдельными гидроцилиндрами, что усложняет гидросистему базовой машины и механизм управления рабочего оборудования. В основу изобретения поставлена задача создания ковшового гидрозахвата экскаватора, в котором за счет совмещения функций гидрозахвата и грунторазрабаты-вающего устройства в одной детали-ковше обеспечивается расширение его функциональных возможностей: как захватывать и переносить отдельные предметы, так и производить разработки грунта одним рабочим органом. Тем самым упрощается конструкция всего устройства, облегчаются условия эксплуатации. Поставленная задача решается тем, что в ковшовом гидрозахвате экскаватора, включающем установленный на рукояти ковш, выполненный коробчатым, состоящим из боковых двух пластин и стенки, шарнир крепления ковша, пальцы крепления челюсти и гидроцилиндр поворота ковша относительно шарнира его крепления, согласно изобретению челюсть присоединена пальцами к рукояти и выполнена шириной не больше расстояния между внутренними поверхностями боковых стенок ковша для образования в замкнутом состоянии ковшового гидрозахвата выступающими за челюсть частями ковша совместно с внешними поверхностями стенок челюсти ковшовой полости. В связи с тем, что челюсть присоединена пальцами к рукояти и выполнена шириной не больше расстояния между внутренними поверхностями боковых стенок ковша для образования в замкнутом состоянии ковшового гидрозахвата, выступающими за челюсть частями ковша совместно с внешними поверхностями стенок челюсти ковшовой полости, создан рабочий орган, позволяющий производить им как разработку грунта, так и захват отдельных предметов. На фиг. 1 показан общий вид машины, оснащенной ковшовым гидрозахватом; не фиг. 2 - конструкция ковшового гидрозахвата; на фиг. 3 - вид ковшового гидрозахвата по стрелке К; на фиг. 4 и фиг. 5 показаны приемы работы ковшовым гидрозахватом экскаватора при укладке бордюров и при подготовке ложа под бордюры. Ковшовый гидрозахват 1 содержит ковш 2, состоящий из боковых пластин 3 и днища 4, челюсть 5, также состоящую из двух боковых пластин 6 и стенки 7, шарнир 8, которым соединен ковш 2 с базовой машиной, палец 9, при помощи которого закреплена челюсть 5 на базовой машине, и палец 10, которым соединен с ковшом 2 гидроцилиндр поворота ковша. Челюсть 5 выполнена шириной по наружному габариту меньше размера между внутренними сторонами стенок 3 ковша 2 и при замкнутом состоянии ковшового гидрозахвата (фиг, 1 и фиг. 2) образует дополнительную ковшовую полость выступающими за челюсть 5 частями 11 боковых пластин 3 ковша 2 и находящимися вне ковша 2 частями 12 боковых пластин 6 челюсти 5. В собранном виде ковшовый гидрозахват 1 установлен на. рукояти 12 базовой машины 13 и с помощью пальца 10 соединен с гидроцилиндром 14. Работает устройство следующим образом. Для захвата камня ковш 2 отводится ги-ооцилиндром 14 на нужный угол (поз. I на фиг. 4), к камню подводится челюсть 5 и ковш поворачивают до упора в камень. Затем движениями стрелы и рукояти машины камень переносится иукладывается в заданное место. При подготовке массива для укладки камня или для разработки грунта вокруг камня (фиг. 5) ковш замыкается и захват работает как ковш обратного копания с радиусом копания Rp (поз. II на фиг. 5). Под действием гидроцилиндров стрелы рукоять поворачивается относительно стрелы и ковшовый гидрозахват разрушает грунт, образуя грунтовую стружку. Стружка частично раздвигается по боковым сторонам захвата, частично заполняет ковшовую полость. Для принудительной выгрузки грунта из ковшовой полости ковш поворачивается гидроцилиндром 14 с радиусом Ri (поз. Ill на фиг. 5).
