Робоче обладнання одноковшового гідравлічного екскаватора
Номер патенту: 4583
Опубліковано: 28.12.1994
Автори: Хмара Леонід Андрійович, Грива Генадій Володимирович
Формула / Реферат
(57) Рабочее оборудование одноковшового гидравлического экскаватора, включающее установленный на рукояти через рычаги подвески ковш и гидроцилиндр привода ковша, отличающееся тем, что оборудование снабжено гидроцилиндром двухстороннего действия, корпус которого связан с рычагом подвески, а шток - шарнирно со штоком гидроцилиндра привода ковша, при этом сопрягаемые поверхности штока гидроцилиндра привода ковша и рычага подвески выполнены с соответствующими внутренней и наружной винтовыми поверхностями.
Текст

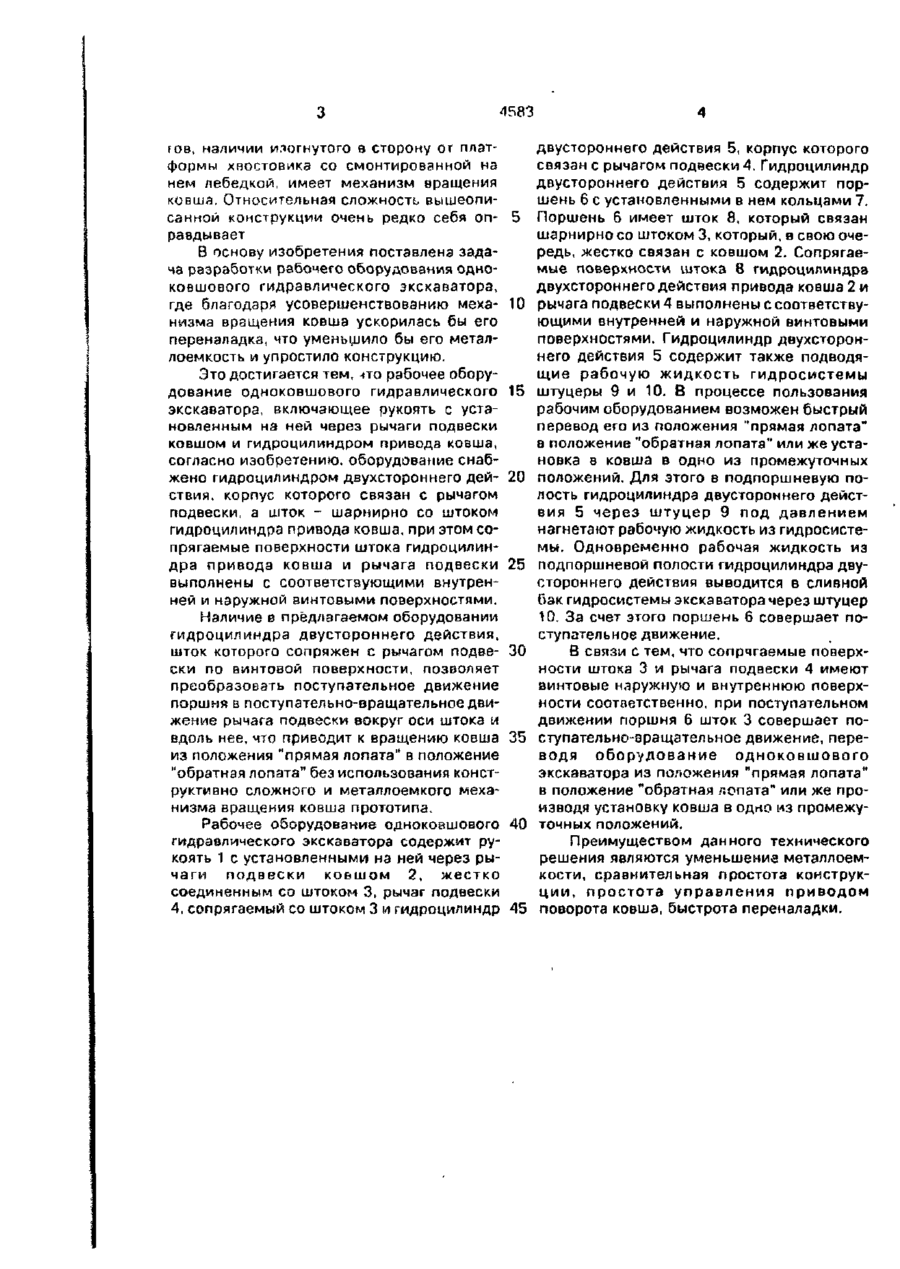

Рабочее оборудование одноковшового гидравлического экскаватора, включающее установленный на рукояти через рычаги подвески ковш и гидроцилиндр привода ковша, о т л и ч а ю щ е е с я тем, что оборудование снабжено гидроцилиндром двухстороннего действия, корпус которого связан с рычагом подвески, а шток - шарнирно со штоком гидроцилиндра привода ковша, при этом сопрягаемые поверхности штока гидроцилиндра привода ковша и рычага подвески выполнены с соответствующими внутренней и наружной винтовыми поверхностями. Предлагаемое изобретение относится к землеройным машинам, в частности, к рабочему оборудованию одноковшового гидравлического экскаватора. Известна конструкция рабочего оборудования одноковшового экскаватора [1], содержащая рукоять и ковш с двухщелевой загрузкой, включающей боковые стенки, соединенную с рукоятью гидроцилиндром поворота ковша заднюю стенку с режущей кромкой и шарнирно соединенное с задней стенкой отвальное днище с режущей кромкой. Днище экскаватора шарнирно соединено с рукоятью и имеет привод поворота в виде соединимых с рукоятью гидроцилиндров и внутренние продольные ребра для взаимодействия с торцевыми сторонами боковых стенок, передняя стенка имеет режущую кромку сзади, а режущая кромка днища выполнена с рыхлительными зубьями Недостатком конструкции является ее сложность и металлоемкость, Наиболее близким техническим решением к предлагаемому изобретению (прото тип) является рабочее оборудование экскаватора [2], содержащее ходовую часть, на которой установлен опорно-поворотный круг с платформой, стрелой, рукоятью, ковшом, установленным на рукояти через рычали подвески
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive equipment of single-bucket excavator
Автори англійськоюKhmara Leonid Andriiovych, Hryva Hennadii Volodymyrovych
Назва патенту російськоюРабочее оборудование одноковшового экскаватора
Автори російськоюХмара Леонид Андреевич, Грива Геннадий Владимирович
МПК / Мітки
МПК: E02F 3/28
Мітки: робоче, екскаватора, одноковшового, обладнання, гідравлічного
