Робоче обладнання екскаватора

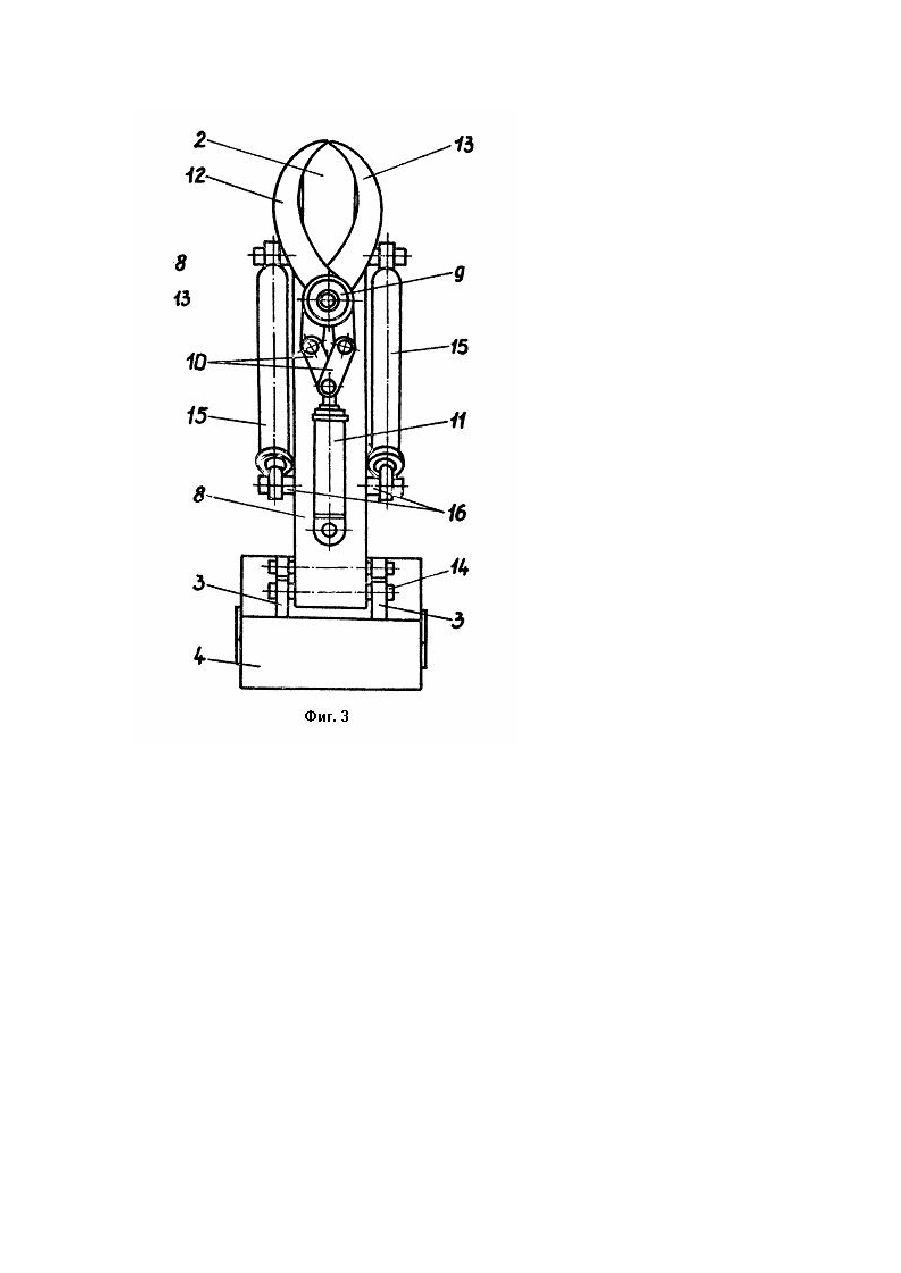

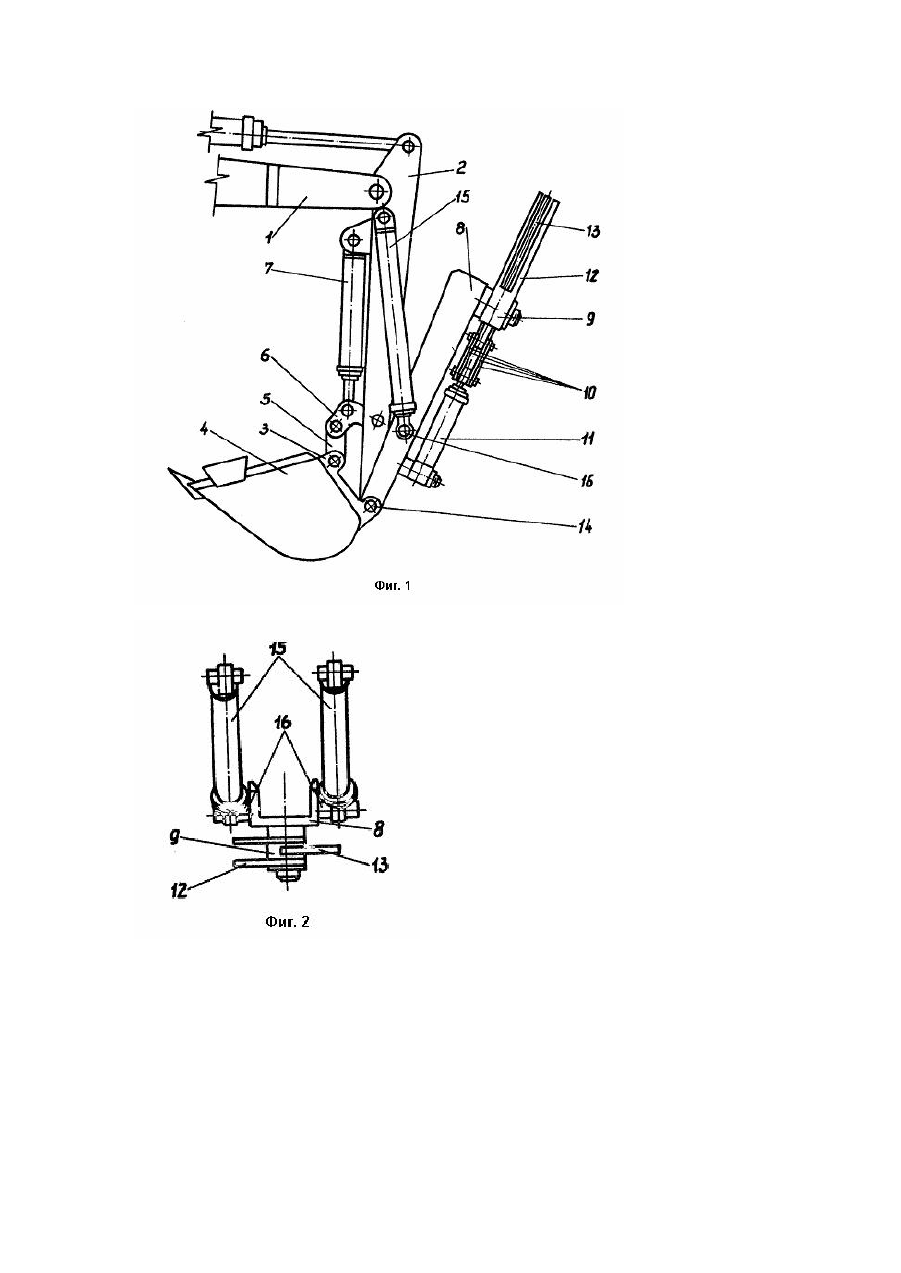

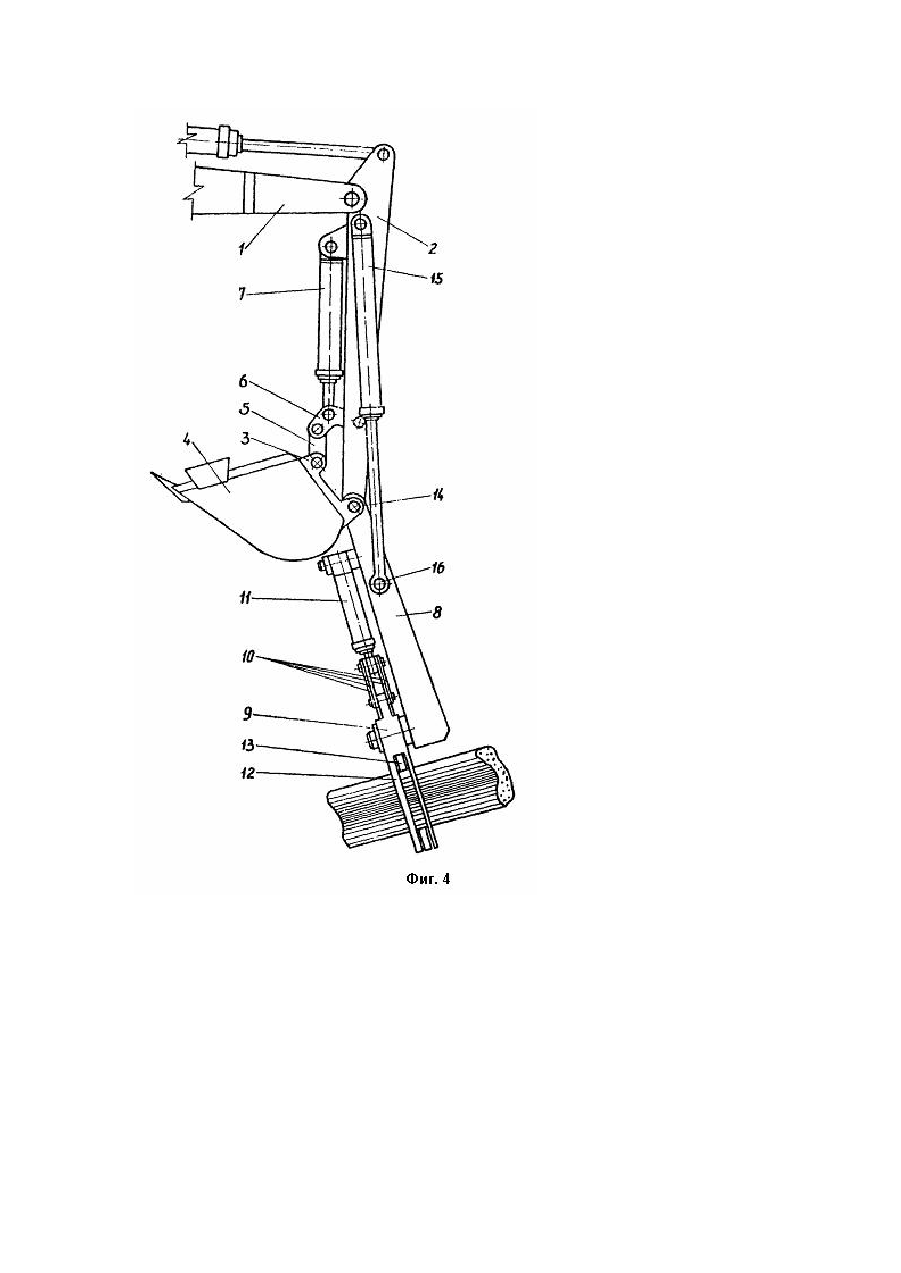

Изобретение относится к землеройным машинам, а конкретнее к рабочему оборудованию одноковшового экскаватора. Известно устройство для монтажа труб [1], включающее монтируемый на рабочее оборудование с рукоятью одноковшового экскаватора гидравлический захват, содержащий шарнирно соединенные челюсти со сменными захватными частями и силовые гидроцилиндры. Недостатком аналога является его низкая технологическая возможность, объясняемая тем, что данным устройством возможно производить операции по монтажу и разгрузке труб только в горизонтальной плоскости. Известно рабочее оборудование экскаватора, включающее стрелу, шарнирно соединенную с рукоятью, на которой через двуплечий рычаг и кронштейн подвижно установлен ковш с гидроцилиндром его управления [2]. Недостатком прототипа является его низкие технологические возможности, т. к. данным оборудованием возможно производить только выемку грун та. В основу изобретения поставлена задача расширения технологических возможностей оборудования. Это достигается тем, что рабочее оборудование экскаватора, включающее стрелу шарнирно соединенную с рукоятью, на которой через двуплечий рычаг, тягу и кронштейн подвижно установлен ковш с гидроцилиндром его управления, снабжено механизмом для захвата штучных грузов, установленным с наружной стороны рукояти посредством П-образного кронштейна и шарнирно соединенным с ней своей нижней и, посредством гидроцилиндров, боковыми точками с ее соответственно нижней и верхними точками, при этом, ковш задней частью кронштейна соединен с нижними точками рукояти и П-образного кронштейна, а его гидроцилиндр управления, двуплечий рычаг, тяга и кронштейн расположены со стороны базовой машины. Механизм для захвата штучных грузов выполнен в виде двухчелюстного трехз убого схвата, шарнирно соединенного посредством дополнительных тяг с гидроцилиндром управления последним, при этом зубья двухз убой, и однозубой подвижно соединенных челюстей схвата выполнены серповидной формы и установлены навстречу друг др угу. Изобретение поясняется чертежами. На фиг. 1 - общий вид рабочего оборудования; на фиг. 2 - вид А по фиг. 1; на устройство для захвата штучных гр узов; на фиг. 3 - вид Б по фиг. 1; на фиг. 4 - захват рабочим оборудованием штучного материала (бревна). Рабочее оборудование экскаватора состоит из стрелы 1, шарнирно соединенной с рукоятью 2. К нижнему концу рукояти 2 со стороны базовой машины задней частью кронштейна 3 подвижно прикреплен ковш 4, передняя часть кронштейна 3 которого посредством тяги 5 и двуплечего рычага 6 подвижно соединена с рукоятью 2 и гидроцилиндром ее управления 7. С наружной стороны рукояти 2 установлено устройство для захвата штучных гр узов, смонтированное на П-образном кронштейне 8 и состоящее из двухчелюстного трехзубого схвата 9, шарнирно соединенного посредством тяг 10 с гидроцилиндром 11. Схват 9 имеет подвижно соединенные и встречно направленные двухзубую 12 и однозубую 13 челюсти серповидной формы. П-образный кронштейн 8 шарнирно соединен с концом рукояти 2 своей нижней точкой 14 и, посредством гидроцилиндров 15, своими боковыми точками 16с верхним концом рукояти 2. Устройство работает следующим образом. На рукоять 2 базовой машины навешивают рабочее оборудование - ковш 4 экскаватора с внутренней стороны и устройство для захвата штучных гр узов - с наружной. При необходимости выполнения работ по выемке грунта, устройство для захвата штучных грузов ставят в транспортное положение, для чего втягивают штоки гидроцилиндров 15 и П-образный кронштейн 8 своей прорезью заходит на рукоять 2, т.е. точки 14 и 16 и точки подвески гидроцилиндров 15 будут находиться на одной прямой. Захватное устройство в таком положении не будет препятствовать работе ковша 4. Если необходимо производить погрузочно-разгрузочные работы, ковш 4 экскаватора ставят в транспортное положение, для чего шток гидроцилиндра 7 втягивают. При этом подвеска ковша 4 задней частью кронштейна 3 за нижний конец рукояти 2 позволяет выполнить максимальный его подъем, не мешающий работе устройства для захвата штучных гр узов. Затем выдвигают штоки гидроцилиндров 15 и П-образный кронштейн 8 с двухчелюстным трехзубым схватом 9 занимает рабочее положение. Выдвигают шток гидроцилиндра 11 и подвижно соединенные челюсти 12 и 13 раскрываются, захватывают груз, втягиванием штока гидроцилиндра 11 фиксируют его и гидроцилиндрами 15 направляют схват с гр узом к месту разгрузки. По окончании работ устройства для захвата штучны х гр узов ста вят в транспортное положение, втягивая штоки гидроцилиндров 15. Таким образом применение изобретения даст возможность расширить технологическую возможность рабочего оборудования, позволяя использовать его без переналадки и как экскаватор "обратная лопата", и как многоцелевой схват. Предлагаемое техническое решение целесообразно использовать в городском, сельско-хозяйственном, коммунальном и дорожном строительстве, а также при проведении работ по ликвидации последствий стихийных бедствий и аварий.
