Робоче обладнання екскаватора

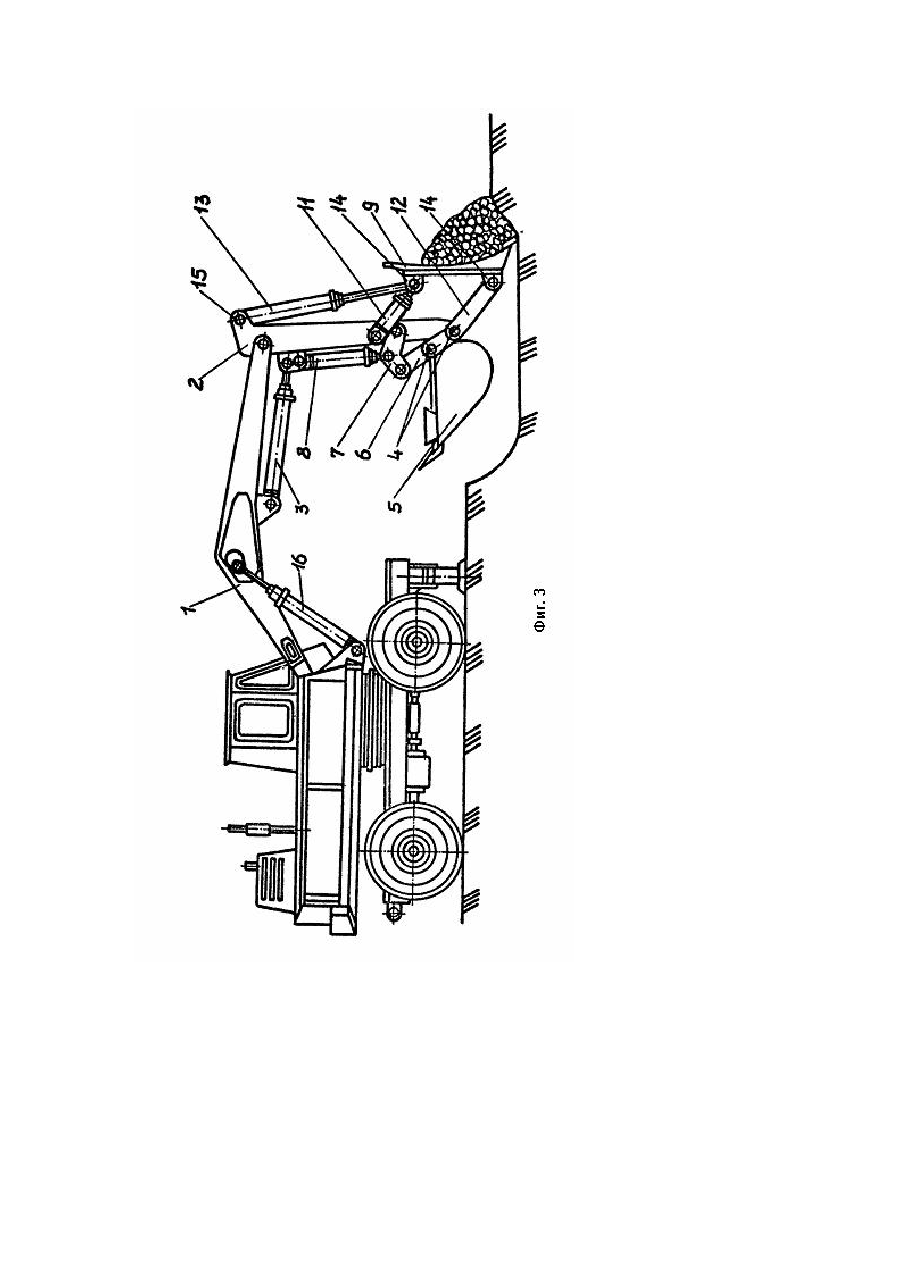

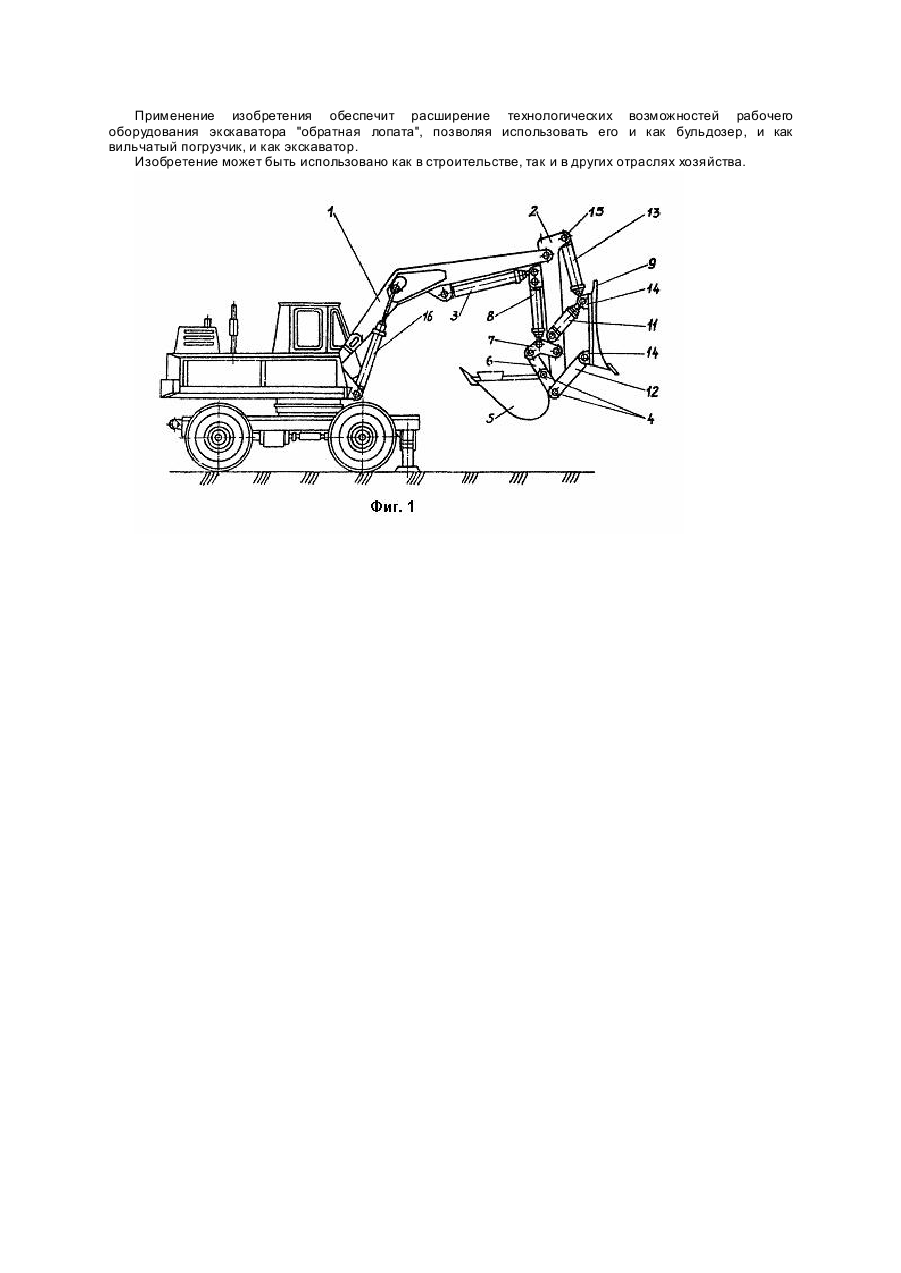

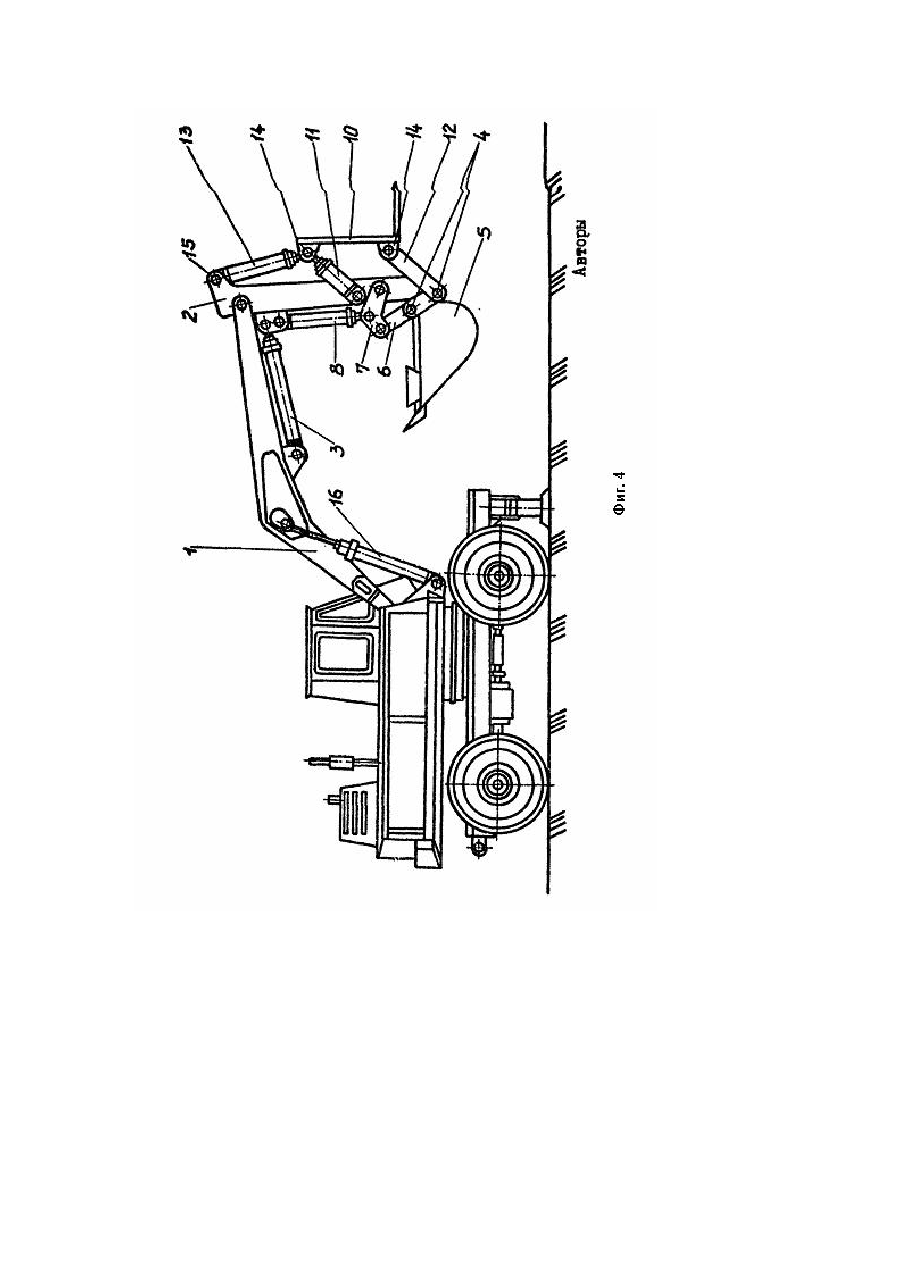

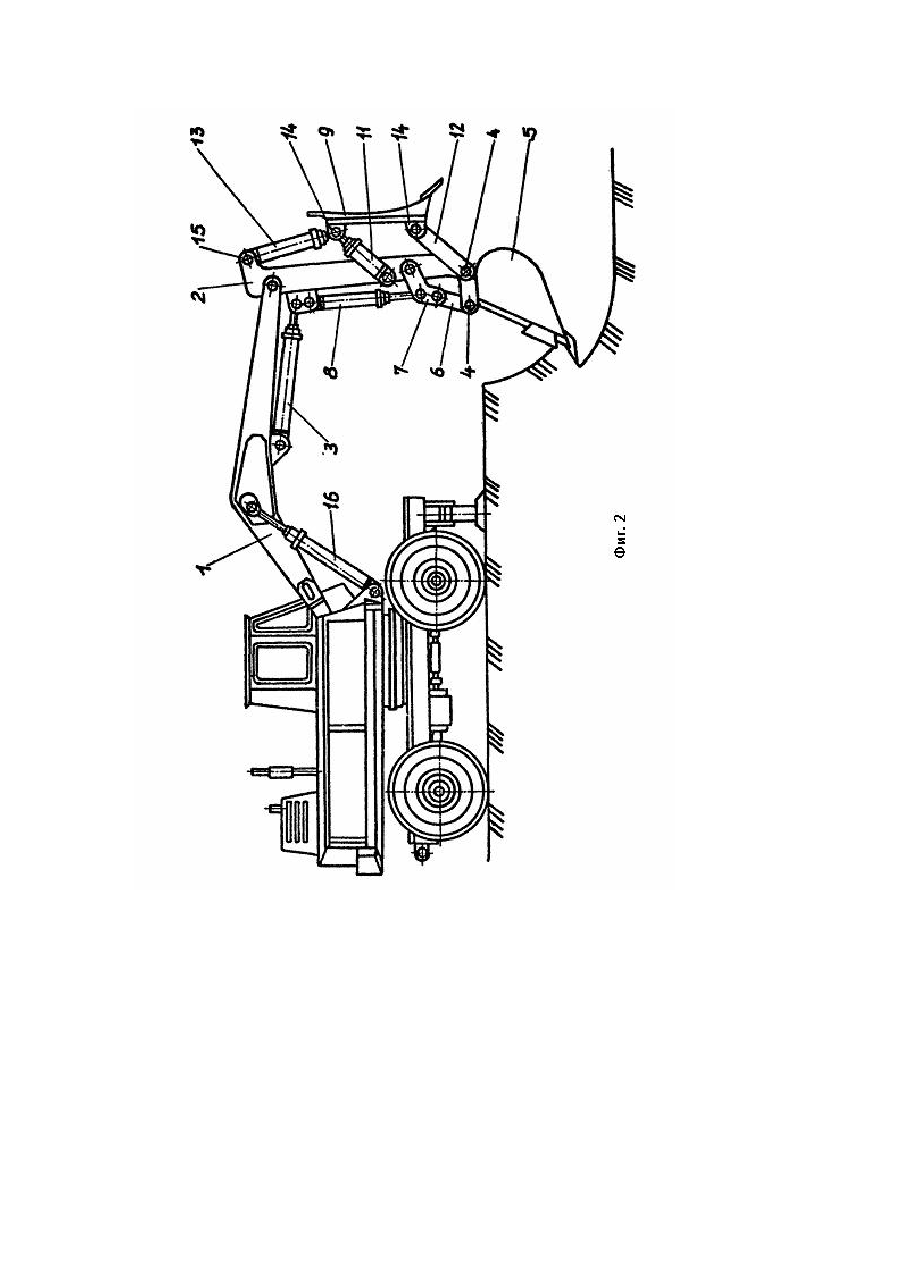

Изобретение относится к землеройным машинам, а именно к рабочему оборудованию одноковшового экскаватора для выполнения различных видов строительных работ. Известен экскаватор [1], включающий ходовую часть и смонтированное на ней рабочее оборудование, содержащее стрелу, рукоять с ковшом и отвал бульдозера, связанный посредством шарнирных тяг и гидроцилиндра с подвижной опорой ходовой части. Недостатком аналога является его низкие технологические возможности, объясняемые тем, что отвал бульдозера связан с ходовой частью экскаватора и подвижен в вертикальной плоскости, в горизонтальной же плоскости он перемещается совместно с экскаватором. Известно рабочее оборудование экскаватора "обратная лопата" [2], включающее стрелу, шарнирно связанную с рукоятью, на которой через двуплечий рычаг, тягу и кронштейн подвижно установлен ковш, и гидроцилиндры управления. Недостатком прототипа является его низкие технологические возможности, так как данным оборудованием возможно производить только выемку гр унта. В основу изобретения положена задача усовершенствования рабочего оборудования экскаватора за счет установки отвала бульдозера с наружной стороны рукояти и иного его соединения с ней, а также иного присоединения ковша к рукояти, чем достигается увеличение границ рабочей зоны отвального рабочего органа, что расширяет технологические возможности рабочего оборудования экскаватора в целом. Это достигается тем, что в рабочем оборудовании экскаватора, включающем стрелу, шарнирно связанную с рукоятью, на которой через двуплечий рычаг, тягу и кронштейн подвижно установлен ковш, отвал бульдозера и гидроцилиндры управления, отвал бульдозера установлен с наружной стороны рукояти и подвижно соединен с ней посредством корректирующих его угло вое положение гидроцилиндров и тяг и имеет гидроцилиндр вертикального перемещения, шарнирно соединенный с проушинами отвала и кронштейном рукояти, при этом ковш, гидроцилиндр управления и соединительные связи которого расположены со стороны базовой машины, подвижно соединен с рукоятью передней частью кронштейна посредством тяги и двуплечего рычага, а задней частью - с ее нижним концом. Расположение отвала бульдозера с гидроцилиндрами его управления с наружной стороны рукояти, а крепление ковша к рукояти передней частью кронштейна посредством тяги и двуплечего рычага, а задней частью - к ее нижнему концу и расположение тяги и двуплечего рычага с гидроцилиндром со стороны базовой машины дает возможность: - при одновременном навешивании на рукоять отвала и ковша выполнять работы по отрывке траншеи ковшом и эффективной ее зачистке отвалом, причем отрывка небольших траншей по длине возможна и с помощью отвала, при этом ширина отвала не должна превышать ширину ковша; - при самостоятельном навешивании на рукоять отвала (ширина отвала не ограничена шириной ковша) выполнять вскрышные. зачистные и планировочные работы с широкой рабочей зоной отвала; - при оборудовании рукояти вилами выполнять широкий спектр погрузочно-разгрузочных работ; - выполнять все перечисленные операции при неподвижном шасси экскаватора, не уменьшая при этом границы рабочей зоны, в то время, когда у прототипа при неподвижном шасси экскаватора рабочая зона для отвала вообще отсутствует. При необходимости отвал бульдозера можно заменить на вилы и использовать рабочее оборудование как вильчатый погрузчик. При ненадобности ковш может быть снят. Возможно использовать отвал (вилы), ширина которых превышает ширину ковша при условии проведения работ вне отрытой ковшом траншеи, Изобретение поясняется чертежами. На фиг. 1 - общий вид; на фиг. 2 - работа ковшом; на фиг. 3 работа отвалом; на фиг. 4 -рабочее оборудование экскаватора с вильчатым погрузчиком. Рабочее оборудование экскаватора состоит из стрелы 1, с которой подвижно соединена рукоять 2 с гидроцилиндром 3 ее управления. К рукояти 2 со стороны базовой машины задней частью кронштейна 4 подвижно прикреплен ковш 5, передняя часть кронштейна 4 которого посредством тяги 6 и двуплечего рычага 7 подвижно соединена с рукоятью 2 и гидроцилиндром его управления 8. С наружной стороны рукояти 2 установлен отвал бульдозера 9 (вилы 10), который подвижно соединен с ней посредством корректирующи х его угловое положение гидроцилиндров 11 и тяг 12. Отвал бульдозера 9 приводится в движение гидроцилиндром вертикального перемещения 13, шарнирно соединенным с проушинами 14 отвала 9 и кронштейном 15 рукояти 2. Стрела 1 управляется гидроцилиндром 16. Устройство работает следующим образом. На базовую машину навешивается рабочее оборудование. При этом, если необходимо выполнять работы только по выемке грунта, на рукоять 2 навешивается ковш 5 передней частью кронштейна 4 посредством тяги 6 и двуплечего рычага 7, а задней частью кронштейна 4 - к нижнему концу рукояти 2. Двуплечий рычаг 7 соединяют со штоком гидроцилиндра управления 8 ковшом 5. Работа рабочего оборудования осуществляется по традиционной схеме одноковшового экскаватора "обратная лопата". При необходимости выполнения работ по планировке строительных площадок, эффективной зачистке отрытых ковшом экскаватора траншей, вскрытия карьеров с укладкой грунта в отвалы, т. е. где необходимо применение рабочего оборудования экскаватора и бульдозера, на рукоять 2 рабочего оборудования навешивают отвал бульдозера 9 посредством тяг 12 и гидроцилиндров 11, корректирующи х угловое положение отвала 9. Вертикальное перемещение отвала 9 осуществляют гидроцилиндром 13. Горизонтальное перемещение отвала 9 осуществляют поворотом платформы экскаватора, рукоятью 2. стрелой 1 или комбинированным перемещением рукояти 2 и стрелы 1. Ковшом экскаватора 5 и отвалом бульдозера 9 могут выполняться работы по отрывке и зачистке траншеи при совместной их подвеске на рукояти 2, когда ширина отвала бульдозера 9 не превышает ширины ковша 5. Если в процессе работы необходимо выполнить погрузку-выгрузку штучны х гр узов на поддоне или в контейнере, то вместо отвала 9 навешивают вилы 10. Применение изобретения обеспечит расширение технологических возможностей рабочего оборудования экскаватора "обратная лопата", позволяя использовать его и как бульдозер, и как вильчатый погрузчик, и как экскаватор. Изобретение может быть использовано как в строительстве, так и в других отраслях хозяйства.
