Пристрій для вимірювання частотних характеристик стабільних і високостабільних джерел сигналів
Номер патенту: 68369
Опубліковано: 16.08.2004
Автори: Тимофеєв Євген Петрович, Клейман Олександр Самуїлович
Формула / Реферат

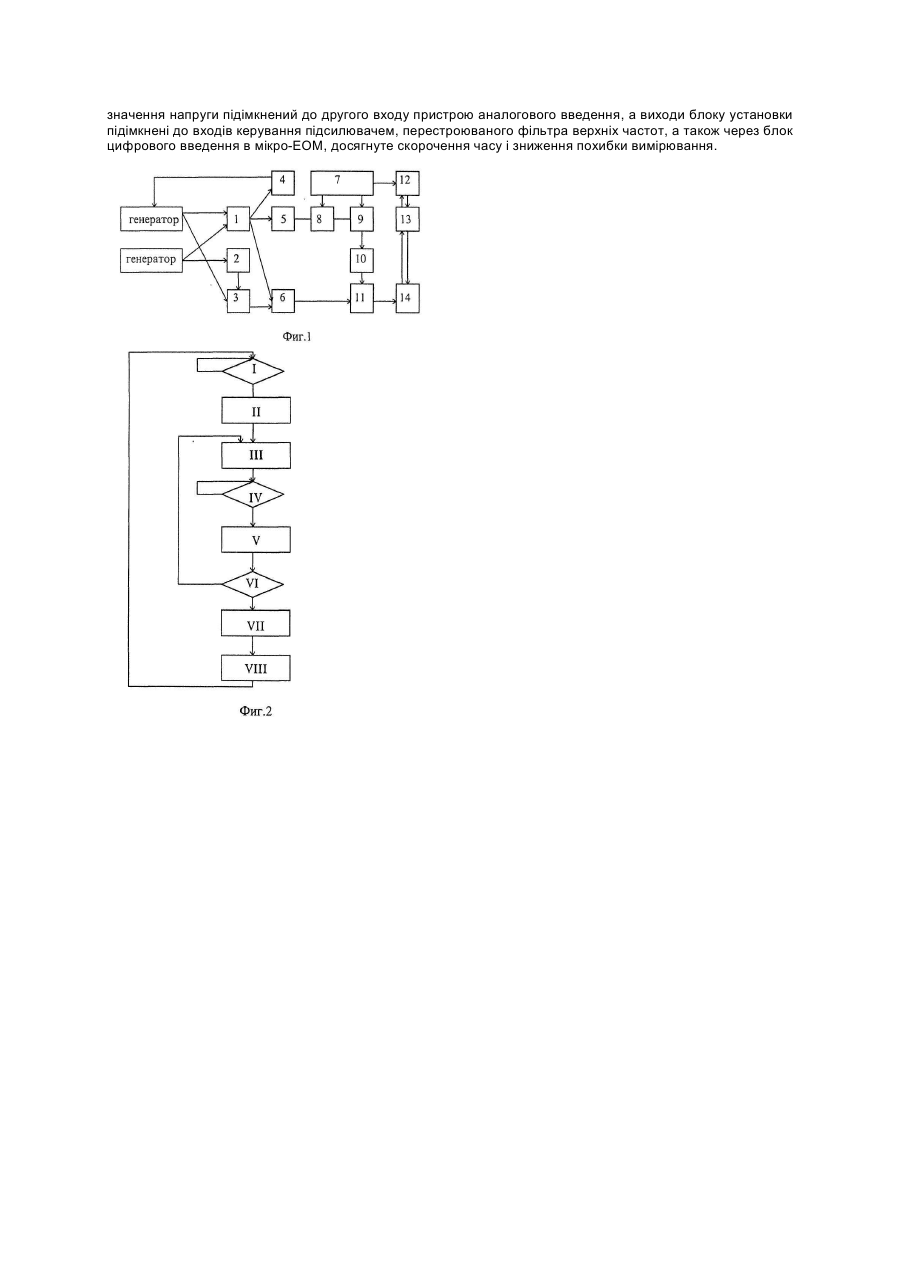

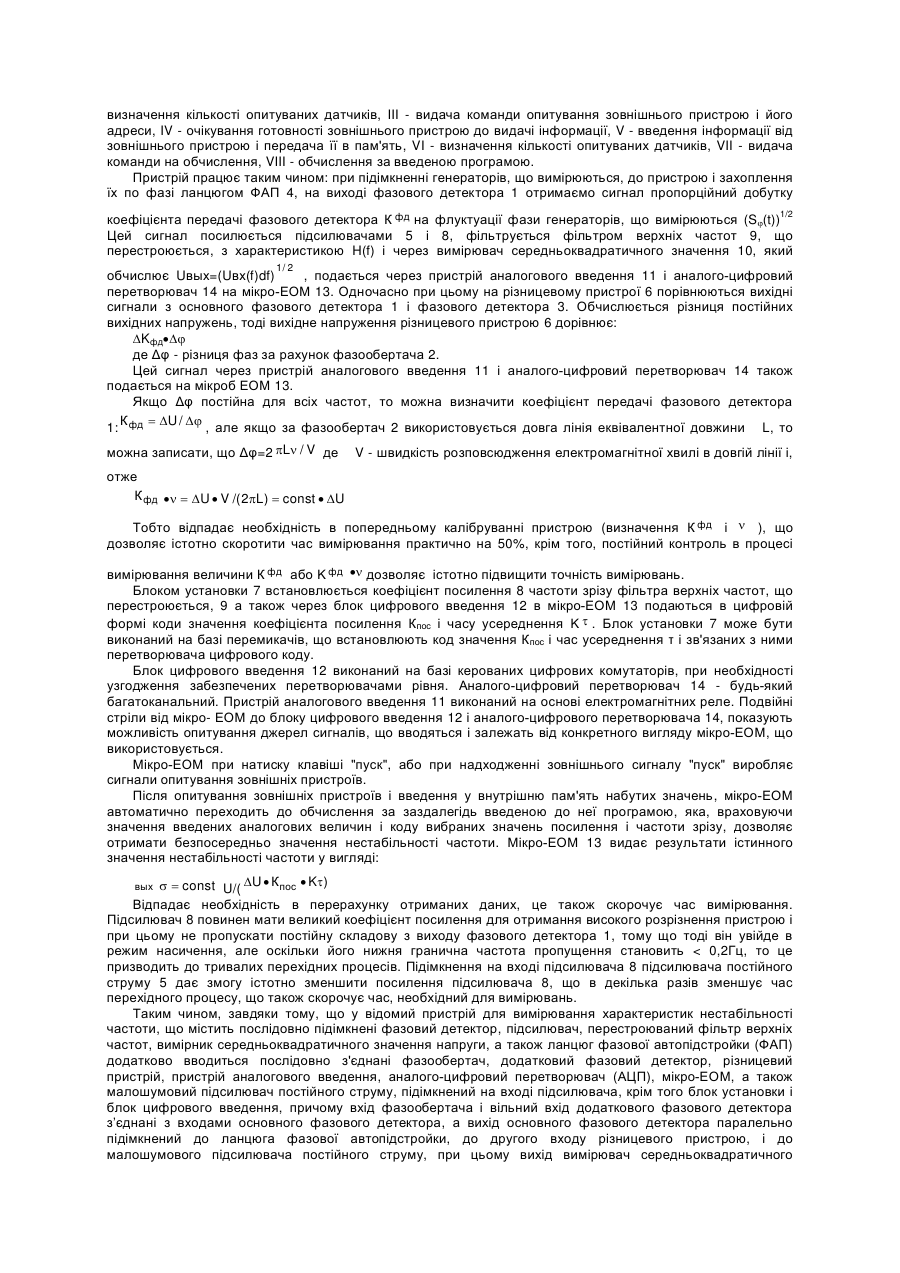

Пристрій для вимірювання частотних характеристик стабільних і високостабільних джерел сигналів, що містить послідовно ввімкнені фазовий детектор, підсилювач, перестроюваний фільтр верхніх частот, вимірювач середньоквадратичного значення напруги, а також коло фазового автопідстроювання, який відрізняється тим, що в нього додатково введені послідовно з’єднані фазообертач, додатковий фазовий детектор, різницевий пристрій, пристрій аналогового введення, аналого-цифровий перетворювач, мікро-ЕОМ, а також малошумовий підсилювач постійного струму, ввімкнений на вході підсилювача, крім того блок установлення і блок цифрового введення, причому вхід фазообертача і вільний вхід додаткового фазового детектора з’єднані з входами основного фазового детектора, а вихід основного фазового детектора паралельно підімкнений до кола фазового автопідстроювання, до другого входу різницевого пристрою і до входу малошумового підсилювача постійного струму, при цьому вихід вимірювача середньоквадратичного значення напруги підімкнений до другого входу пристрою аналогового введення, а виходи блока установлення підімкнені до входів керування підсилювачем, перестроюваним фільтром верхніх частот, а також через блок цифрового введення до мікро-ЕОМ.
Додаткова інформація
Назва патенту англійськоюDevice for measuring the frequency responses of stable and high-stable signal sources
Автори англійськоюTymofeev Yevhen Petrovych, Tymofeiev Yevhen Petrovych
Назва патенту російськоюУстройство для измерения частотных характеристик стабильных и высокостабильных источников сигналов
Автори російськоюТимофеев Евгений Петрович
МПК / Мітки
МПК: G01R 25/00, G01R 23/00
Мітки: частотних, сигналів, характеристик, стабільних, джерел, вимірювання, пристрій, високостабільних
