Пристрій для розділення частотних сигналів

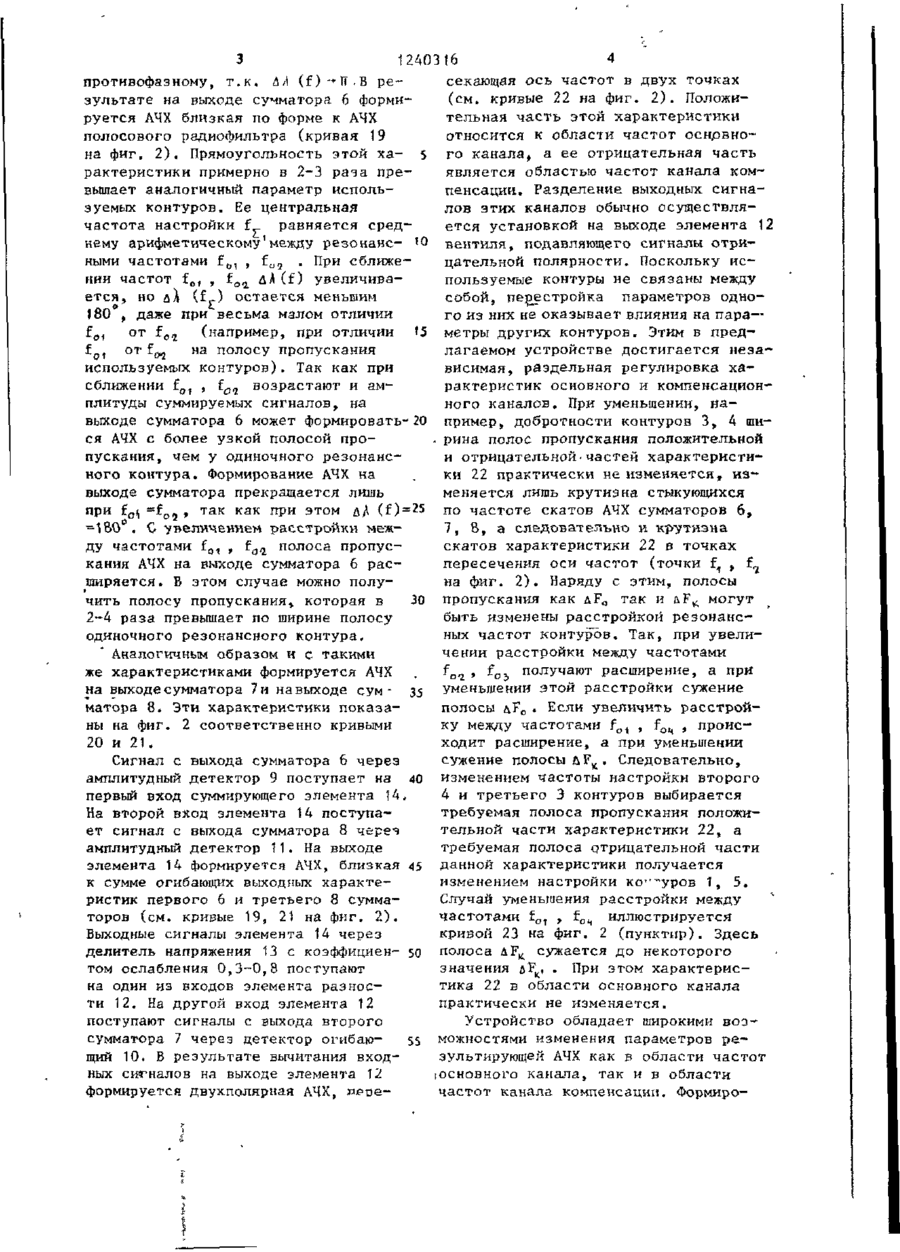

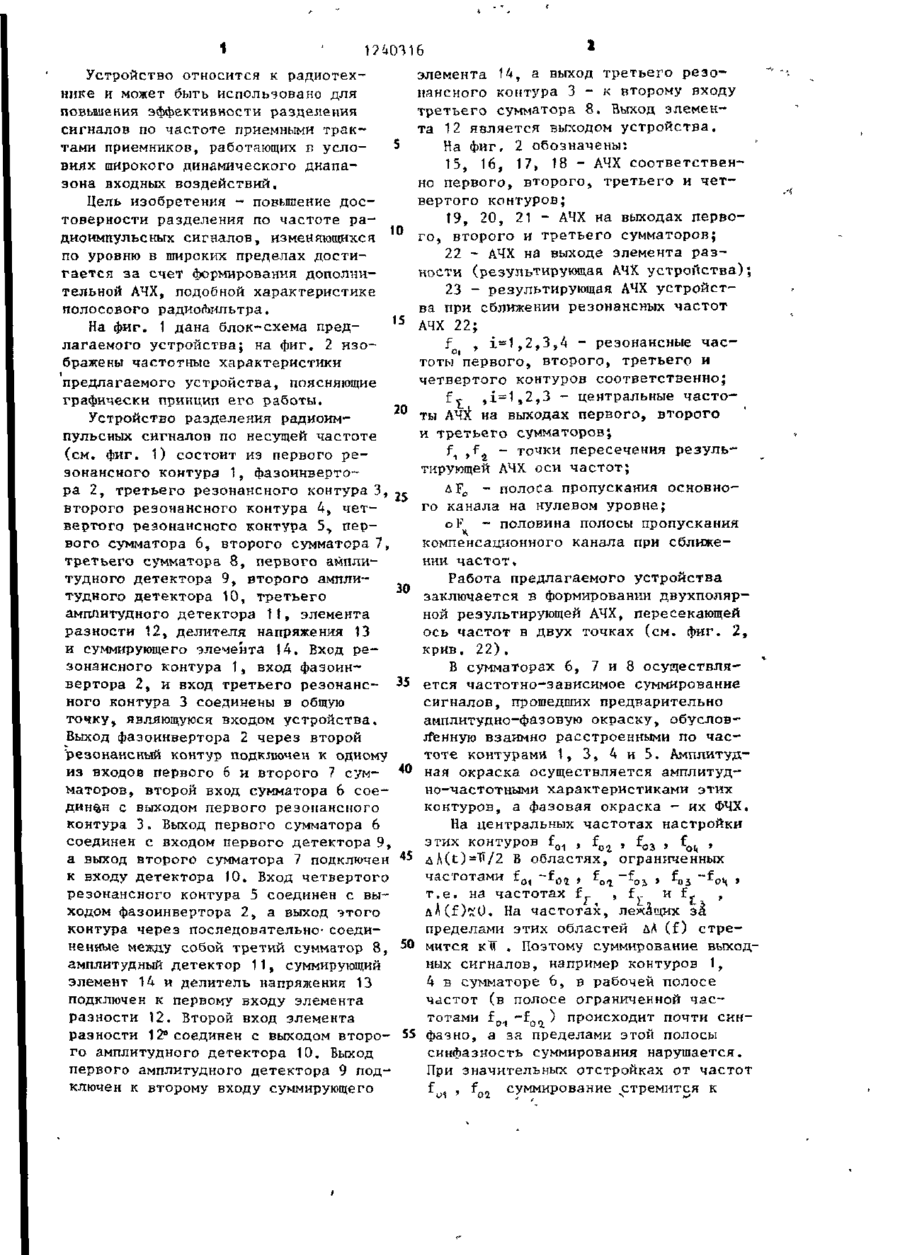

УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ ЧАСТОТНЫХ СИГНАЛОВ, содержащее три резонансных контура, фазоиивертор, два сумматора» два амплитудных детектора и элемент разности, входы фазоинвертора, первого и третьего контуров соединены с входом устройства, выход фазоинвертора через второй резонансный контур подключен к первым входам первого и второго сумматоров, вторые входы первого и второго сумматоров соединены соответственно с выходами первого и третьего резонанс ного контура, выходы первого и второго сумматоров соединены с входами соответствующих амплитудных детекторов, выход второго амплитудного детектора через элемент разности соединен с выходом устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности разделения, в него введены последовательно соединенные четвертый резонансный контур, третий сумматор, третий амплитудный детектор, суммирующий элемент и делитель напряжения, вход четвертого резонансного контура соединен с выходом фазоинвертора, а выход делителя напряжения подключен к второму входу элемента разности, выход первого амплитудного детектора подключен к второму входу суммирующего элемента, выход третьего резонансного контура соединен с вторым входом третьего сумматора. С го so элемента 14, а выход третьего резоУстройство относится к радиотехнансного контура 3 - к второму входу нике и может быть использовано для третьего сумматора 8. Выход элеменповышения эффективности разделения та 12 является выходом устройства. сигналов по частоте приемными трактами приемников, работающих г, уело$ На фиг, 2 обозначены: виях широкого динамического диапа15, 16, 17, 18 - АЧХ соответствензона входных воздействий. но первого, второго, третьего и четвертого контуров; Цель изобретения - повышение дос19, 20, 21 - АЧХ на выходах первотоверности разделения по частоте радиоимпульсных сигналов, изменяющихся 10 го, второго и третьего сумматоров; 22 - АЧХ на выходе элемента разпо уровню в широких пределах достиности (результирующая АЧХ устройства); гается за счет формирования дополни23 - результирующая АЧХ устройсттельной АЧХ, подобной характеристике ва при сближении резонансных частот полосового радиоАильтра. 1 АЧХ 22; 5 На фиг. 1 дана блок-схема предf , i=1,2,3,4 - резонансные часлагаемого устройства; на фиг, 2 изототы первого, второго, третьего и бражены частотные характеристики четвертого контуров соответственно; предлагаемого устройства, поясняющие fy ,i=1,2,3 - центральные частографически принцип его работы. 20 ты АЧХ на выходах первого, второго Устройство разделения радиоими третьего сумматоров; пульсных сигналов по несущей частоте ^ ,f - точки пересечения резуль(см. фиг. 1) состоит из первого ретирующей АЧХ оси частот; зонансного контура 1, фазоинвертоuFD - полоса пропускания основнора 2, третьего резонансного контура 3, го канала на кулевом уровне; второго резонансного контура 4, четвертого резонансного контура 5, перoF - половина полосы пропускания вого сумматора 6, второго сумматора?, компенсационного канала при сближетретьего сумматора 8, первого амплинии частот. тудного детектора 9, второго амплиРабота предлагаемого устройства 30 заключается в формировании двухполяртудного детектора 10, третьего амплитудного детектора 11, элемента ной результирующей АЧХ, пересекающей разности 12, делителя напряжения 13 ось частот в двух точках (см. фиг. 2, и суммирующего элемента 14. Вход рекрив. 22). зонансного контура 1, вход фазоинВ сумматорах 6, 7 и 8 осуществлявертора 2, и вход третьего резонанс- 3 5 ется частотно-зависимое суммирование ного контура 3 соединены в общую сигналов, прошедших предварительно точку, являющуюся входом устройства. амплитудно-фазовую окраску, обусловВыход фазоинвертора 2 через второй ленную взаимно расстроенными по часрезонансный контур подключен к одному тоте контурами 1, 3, 4 и 5. Амплитудиз входов первого 6 и второго 7 сум^ ная окраска осуществляется амплитудматоров, второй вход сумматора 6 соено-частотными характеристиками этих динен с выходом первого резонансного контуров, а фазовая окраска - их ФЧХ. контура 3. Выход первого сумматора 6 На центральных частотах настройки соединен с входом первого детектора 9, этих контуров fQ1 , fol , f o3 , fot( , а выход второго сумматора 7 подключен *$ дКО=ТЇ/2 В областях, ограниченных к входу детектора 10. Вход четвертого частотами f0( -f01J , f oa -f o i , f os - f 0 4 , резонансного контура 5 соединен с выт.е. на частотах f r , f - и fj. , ходом фазоинвертора 2, а выход этого A^(f)^0. На частотах, лежащих за контура через последовательно- соедипределами этих областей дА (f) стрененные между собой третий сумматор 8, 5 0 мится кЖ . Поэтому суммирование выходамплитудный детектор 11, суммирующий ных сигналов, например контуров 1, элемент 14 и делитель напряжения 13 4 в сумматоре 6, в рабочей полосе подключен к первому входу элемента частот (в полосе ограниченной часразности 12. Второй вход элемента тотами f01 -fOn ) происходит почти синразности 12°соединен с выходом второ- 55 фазно, а за пределами этой полосы го амплитудного детектора 10. Выход синфазность суммирования нарушается. первого амплитудного детектора 9 подПри значительных отстройках от частот ключен к второму входу суммирующего f^ , fo2 суммирование ^стремится к 4 З 1 240316 секающая ось частот в двух точках противофазному, т.к. &А (f)-*TT.B ре(см. кривые 22 на фиг. 2 ) . Положизультате на выходе сумматора 6 форми тельная часть этой характеристики руется АЧХ близкая по форме к АЧХ относится к области частот оснрвнополосового радиофильтра (кривая 19 на фиг. 2 ) . Прямоугольность этой ха- 5 го канала, а ее отрицательная часть является областью частот канала комрактеристики примерно в 2-3 раза пре пенсации. Разделение выходных сигнавышает аналогичный параметр испольлов этих каналов обычно осуществлязуемых контуров. Ее центральная частота настройки f равняется сред 1 0 ется установкой на выходе элемента 12 1 вентиля, подавляющего сигналы отринему арифметическому между резонансцательной полярности. Поскольку исными частотами f. . При сближепользуемые контуры не связаны между нии частот fof , f o a дА (f) увеличивасобой, перестройка параметров одноется, но ah (f p ) остается меньшим го из них не оказывает влияния на пара— 180 , даже при весьма малом отличии '5 метры других контуров. Этим в предf01 от f 0 1 (например, при отличии лагаемом устройстве достигается незаf01 от f^ на полосу пропускания висимая, раздельная регулировка хаиспользуемых контуров). Так как при рактеристик основного и компенсационсближении £01 , tQri возрастают и амного каналов. При уменьшении, наплитуды суммируемых сигналов, на •20 пример, добротности контуров 3, 4 шнвыходе сумматора 6 может формировать' . рина полос пропускания положительной ся АЧХ с более узкой полосой прои отрицательной-частей характеристипускания, чем у одиночного резонански 22 практически не изменяется» изного контура. Формирование АЧХ на меняется лишь крутизна стыкующихся выходе сумматора прекращается лишь по частоте скатов АЧХ сумматоров 6, : =25 при £аН = f o a , так как при этом д/ (f) 7, 8, а следовательно и крутизна =180°. С увеличением расстройки межскатов характеристики 22 в точках ду частотами f01 , fQ/l полоса пропуспересечения оси частот (точки f4 , f7 кания АЧХ на выходе сумматора 6 расна фиг. 2 ) . Наряду с этим, полосы ширяется. В этом случае можно полу30 пропускания как uF a так и uF^ могут чить полосу пропускания, которая в быть изменены расстройкой резонанс2-4 раза превышает по ширине полосу ных частот контуров. Так, при увелиодиночного резонансного контура. чении расстройки между частотами Аналогичным образом и с такими fo , f получают расширение, а при же характеристиками формируется АЧХ 35 уменьшении этой расстройки сужение на выходе сумматора 7 и на выходе сумполосы U F 0 . Если увеличить расстройматора 8. Эти характеристики показаку между частотами fa1 , fO4 , происны на фиг. 2 соответственно кривыми ходит расширение, а при уменьшении 20 и 21. сужение полосы uF^,. Следовательно, Сигнал с выхода сумматора 6 через 40 изменением частоты настройки второго 4 и третьего 3 контуров выбирается амплитудный детектор 9 поступает на требуемая полоса пропускания положипервый вход суммирующего элемента 14, тельной части характеристики 22, а На второй вход элемента 14 поступатребуемая полоса отрицательной части ет сигнал с выхода сумматора 8 череч 45 данной характеристики получается амплитудный детектор 11. На выходе элемента 14 формируется АЧХ, близкая изменением настройки кс^уров 1, 5. к сумме огибающих выходных характеСлучай уменьшения расстройки между ристик первого 6 и третьего 8 суммачастотами fol , £Ок иллюстрируется торов (см. кривые 19, 21 на фиг. 2 ) . кривой 23 на фиг. 2 (пунктир). Здесь Выходные сигналы элемента 14 через делитель напряжения 13 с коэффициен- 50 полоса AFfc сужается до некоторого значения AF K , . При этом характеристом ослабления 0,3-0,8 поступают тика 22 в области основного канала на один из входов элемента разноспрактически не изменяется. ти 12. На другой вход элемента 12 Устройство обладает широкими возпоступают сигналы с выхода второго 55 можностями изменения параметров ресумматора 7 через детектор огибаюзультирующей АЧХ как в области частот щий 10. В результате вычитания вході основного канала, так и в области ных сигналов на выходе элемента 12 частот канала компенсации. Формироформируется двухполярная АЧХ, ляое 1240316 ванием двух точек пересечения частотной оси в нем достигается ограничение полосы разделения сигналов по частоте с двух сторон. Это приводит к повышению точности и достоверности разделения по сравнению с прототипом, в котором формируется только одна /5 16 hi 0 названная точка. Повышением крутизны скатов результирующей АЧХ в областях точек пересечения и сужением при этом ширины полосы компенсационного канала достигается более высокая точность и достоверность разделения сигналов по частоте, чем у аналогов. fu /із / _L_ \и-23 Г/ г— Составитель В. Новоселов Заказ 582/ДСП Тираж 496 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие^ г. Ужгород, ул. Проектная, 4
