Пристрій для обробки повітря в приміщеннях

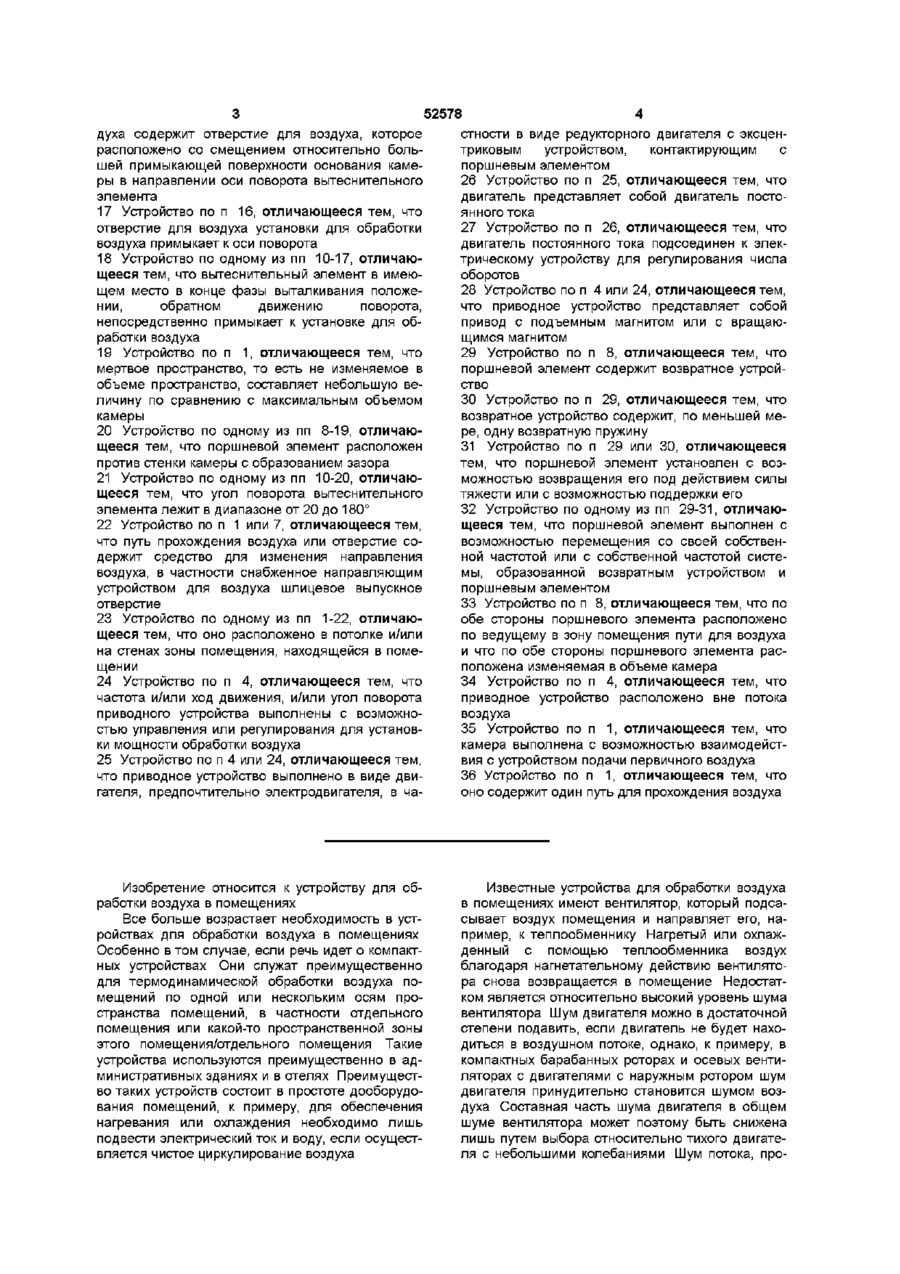

1 Устройство для обработки воздуха в помещениях с установкой для перемещения воздуха, отличающееся тем, что установка для перемещения воздуха, по меньшей мере, часть транспортируемого воздуха транспортирует в режиме циркуляции, по меньшей мере, одной, изменяемой в объеме, камеры, которая посредством, по меньшей мере, одного пути прохождения воздуха соединена с зоной помещения и путь прохождения воздуха образует как путь подсоса воздуха, так и путь выталкивания воздуха 2 Устройство по п 1, отличающееся тем, что установка для перемещения воздуха выполнена с возможностью выталкивания воздуха с образованием вихрей, обладающих, по меньшей мере, одним высоким импульсом вращения и поступательным движением для отделения и проникновения в зону помещения 3 Устройство по п 1 или 2, отличающееся тем, что установка для перемещения воздуха выполнена с возможностью обеспечения выталкивания воздуха с образованием пульсирующего потока, обладающего энергией для отделения и проникновения в зону помещения 4 Устройство по п 1, отличающееся тем, что для изменения объема камеры предусмотрено приводное устройство, работающее с частотой в диапазоне от 0,1 до 30 Гц 5 Устройство по п 1-4, отличающееся тем, что содержит установку для обработки воздуха, расположенную на пути движения воздуха 6 Устройство по п 5, отличающееся тем, что установка для обработки воздуха выполнена в виде теплообменника и/или устройства для воздействия на влажность воздуха и/или устройства для превращения веществ, в частности катализатора 7 Устройство по п 1, отличающееся тем, что путь прохождения воздуха выполнен в виде отверстия с подсоединенной к нему установкой для обработки воздуха 8 Устройство по п 1, отличающееся тем, что в камере расположен поршневой элемент для изменения объема 9 Устройство по п 8, отличающееся тем, что поршневой элемент выполнен в виде перемещаемого поступательно поршня 10 Устройство по п 8, отличающееся тем, что поршневой элемент выполнен в виде установленного с возможностью поворота вокруг оси по типу клапана вытеснительного элемента 11 Устройство по п 10, отличающееся тем, что стенки камеры выполнены по форме дуги перемещения вытеснительного элемента 12 Устройство по одному из пп 8-11, отличающееся тем, что поршневой элемент выполнен в виде пластины 13 Устройство по одному из пп 8-12, отличающееся тем, что скорость перемещения и/или ускорение поршневого элемента и/или путь перемещения и/или частота движения выполнены с возможностью изменения, в частности установления на желаемое значение, в частности регулирования на это значение 14 Устройство по одному из пп 10-13, отличающееся тем, что величина угла поворота вытеснительного элемента выполнена с возможностью изменения, в частности с возможностью установки на выбранное значение, в частности с возможностью регулирования на это значение 15 Устройство по одному из пп 5-14, отличающееся тем, что примыкающая к установке для обработки воздуха поверхность основания камеры больше, чем поверхность основания установки для обработки воздуха 16 Устройство по одному из пп 5-8, 10-15, отличающееся тем, что установка для обработки воз О 00 ю ю 52578 духа содержит отверстие для воздуха, которое расположено со смещением относительно большей примыкающей поверхности основания камеры в направлении оси поворота вытеснительного элемента 17 Устройство по п 16, отличающееся тем, что отверстие для воздуха установки для обработки воздуха примыкает к оси поворота 18 Устройство по одному из пп 10-17, отличающееся тем, что вытеснительный элемент в имеющем место в конце фазы выталкивания положении, обратном движению поворота, непосредственно примыкает к установке для обработки воздуха 19 Устройство по п 1, отличающееся тем, что мертвое пространство, то есть не изменяемое в объеме пространство, составляет небольшую величину по сравнению с максимальным объемом камеры 20 Устройство по одному из пп 8-19, отличающееся тем, что поршневой элемент расположен против стенки камеры с образованием зазора 21 Устройство по одному из пп 10-20, отличающееся тем, что угол поворота вытеснительного элемента лежит в диапазоне от 20 до 180° 22 Устройство по п 1 или 7, отличающееся тем, что путь прохождения воздуха или отверстие содержит средство для изменения направления воздуха, в частности снабженное направляющим устройством для воздуха шлицевое выпускное отверстие 23 Устройство по одному из пп 1-22, отличающееся тем, что оно расположено в потолке и/или на стенах зоны помещения, находящейся в помещении 24 Устройство по п 4, отличающееся тем, что частота и/или ход движения, и/или угол поворота приводного устройства выполнены с возможностью управления или регулирования для установки мощности обработки воздуха 25 Устройство по п 4 или 24, отличающееся тем, что приводное устройство выполнено в виде двигателя, предпочтительно электродвигателя, в ча стности в виде редукторного двигателя с эксцентриковым устройством, контактирующим с поршневым элементом 26 Устройство по п 25, отличающееся тем, что двигатель представляет собой двигатель постоянного тока 27 Устройство по п 26, отличающееся тем, что двигатель постоянного тока подсоединен к электрическому устройству для регулирования числа оборотов 28 Устройство по п 4 или 24, отличающееся тем, что приводное устройство представляет собой привод с подъемным магнитом или с вращающимся магнитом 29 Устройство по п 8, отличающееся тем, что поршневой элемент содержит возвратное устройство 30 Устройство по п 29, отличающееся тем, что возвратное устройство содержит, по меньшей мере, одну возвратную пружину 31 Устройство по п 29 или 30, отличающееся тем, что поршневой элемент установлен с возможностью возвращения его под действием силы тяжести или с возможностью поддержки его 32 Устройство по одному из пп 29-31, отличающееся тем, что поршневой элемент выполнен с возможностью перемещения со своей собственной частотой или с собственной частотой системы, образованной возвратным устройством и поршневым элементом 33 Устройство по п 8, отличающееся тем, что по обе стороны поршневого элемента расположено по ведущему в зону помещения пути для воздуха и что по обе стороны поршневого элемента расположена изменяемая в объеме камера 34 Устройство по п 4, отличающееся тем, что приводное устройство расположено вне потока воздуха 35 Устройство по п 1, отличающееся тем, что камера выполнена с возможностью взаимодействия с устройством подачи первичного воздуха 36 Устройство по п 1, отличающееся тем, что оно содержит один путь для прохождения воздуха Изобретение относится к устройству для обработки воздуха в помещениях Все больше возрастает необходимость в устройствах для обработки воздуха в помещениях Особенно в том случае, если речь идет о компактных устройствах Они служат преимущественно для термодинамической обработки воздуха помещений по одной или нескольким осям пространства помещений, в частности отдельного помещения или какой-то пространственной зоны этого помещения/отдельного помещения Такие устройства используются преимущественно в административных зданиях и в отелях Преимущество таких устройств состоит в простоте дооборудования помещений, к примеру, для обеспечения нагревания или охлаждения необходимо лишь подвести электрический ток и воду, если осуществляется чистое циркулирование воздуха Известные устройства для обработки воздуха в помещениях имеют вентилятор, который подсасывает воздух помещения и направляет его, например, к теплообменнику Нагретый или охлажденный с помощью теплообменника воздух благодаря нагнетательному действию вентилятора снова возвращается в помещение Недостатком является относительно высокий уровень шума вентилятора Шум двигателя можно в достаточной степени подавить, если двигатель не будет находиться в воздушном потоке, однако, к примеру, в компактных барабанных роторах и осевых вентиляторах с двигателями с наружным ротором шум двигателя принудительно становится шумом воздуха Составная часть шума двигателя в общем шуме вентилятора может поэтому быть снижена лишь путем выбора относительно тихого двигателя с небольшими колебаниями Шум потока, про 52578 ходящего через рабочие лопатки вентилятора, имеется всегда Его можно снизить лишь путем снижения оборотов Это приводит, однако, к увеличению размеров вентилятора Благодаря этому спектр частот смещается в область более низких частот, благодаря чему легко снижается расчетный суммарный уровень При этом, однако, снижается коэффициент полезного действия двигателя, так как он работает далеко за пределами диапазона своих конструктивных данных Как следствие необходимой превышенной мощности двигателя, увеличивается также величина конструкции, цена и теплоотдача Снижение шума таким путем поэтому весьма ограничено Другой возможностью снижения шума воздушного потока является использование шумоглушителей на стороне всасывания и нагнетания вентилятора Это исключает, однако, недорогие, компактные аппараты для одной или нескольких осей пространства помещения Поэтому в основе изобретения лежит задача создать устройство для очистки воздуха в помещениях, имеющее простую конструкцию, надежное в работе, недорогое и, особенно, работающее с пониженным шумом В частности, должен достигаться срок службы 10000-20000 часов эксплуатации Эта задача, согласно изобретению, решается благодаря тому, что устройство для обработки воздуха в помещениях, по меньшей мере, часть транспортируемого воздуха подает в режиме циркуляции пульсирующим образом с помощью, по меньшей мере, одной, изменяемой в объеме, камеры, которая посредством, по меньшей мере, одного пути движения воздуха связана с зоной помещения или с помещением Благодаря этому, по меньшей мере, часть транспортируемого воздуха подсасывается из помещения благодаря увеличению объема камеры, и с помощью уменьшения объема камеры снова возвращается в помещение При всасывании или/и возвращении воздух проходит воздушную трассу Неожиданно оказалось, что подсос и выталкивание воздуха обратно не приводит к какому-либо "короткому замыканию", если собственно камера соединена с помещением лишь с помощью воздушной трассы Под каким-либо "коротким замыканием" подразумевают, что подсасывается и снова выталкивается не всегда постоянный объем воздуха Это возможно благодаря пульсирующей подаче воздуха, так как выталкивание осуществляется с помощью такого выталкивающего импульса, что выталкиваемый воздух отрывается в виде вихря и проникает в помещение При последующем подсосе тем самым может дополнительно устремиться новый воздух помещения Если устройство для обработки воздуха в помещениях - по дальнейшему развитию идеи изобретения - имеет агрегат для обработки воздуха, например теплообменник, то требуется лишь подключение холодной и/или горячей воды и подсоединение электрического тока для монтажа Поэтому устройство согласно изобретению особенно пригодно для дополнительного оснащения если, например, изменилась тепловая нагрузка помещения Устройство согласно изобретению служит - как уже упоминалось - для подачи воздуха в помещение или в пространственную зону этого помещения Если в дальнейшем речь пойдет о "помещении" то при этом можно под этим понимать также часть этого помещения, а именно упомянутую пространственную зону Если речь пойдет о "пространственной зоне", то можно при этом иметь в виду также все помещение Приведенные выше доводы, само собой разумеется, действительны также для патентных притязаний Система может быть такой, что не предусмотрено никакого агрегата для обработки воздуха, т е устройство для обработки воздуха в помещениях согласно изобретению служит исключительно лишь для загрузки пространственной зоны помещения или помещения транспортируемым воздухом, причем, по меньшей мере, часть этого воздуха транспортируется в режиме циркуляции воздуха, т е из пространственной зоны изымается воздух (благодаря увеличению объема камеры), а затем снова выталкивается в помещение (благодаря уменьшению объема камеры) Является возможным, чтобы этот процесс осуществлял исключительно чистое циркулировавие воздуха Можно, однако, также обеспечить смешанный режим работы, т е часть транспортируемого воздуха перемещается в режиме циркуляции воздуха, а другая часть - в режиме свежего воздуха или первичного воздуха, т е эту часть воздуха соответствующим способом вводят в камеру и благодаря уменьшению объема камеры выталкивают обратно в зону помещения Возможен также режим работы с чисто первичным или свежим воздухом О таком режиме может идти речь в данной заявке в том случае, если из зоны помещения отсасывается несоразмерно малое количество воздуха, если таким образом в значительной степени превалирует подача первичного или свежего воздуха В частности, воздушная трасса образует как путь всасывания воздуха, так и путь выталкивания воздуха, т е один и тот же путь направления воздуха берет на себя обе функции Тем самым имеется в наличии компактная конструктивная форма, т е высокая тепловая производительность на конструктивный объем Таким образом, предпочтительно с помощью устройства для обработки воздуха в помещениях при выталкивании производить завихрения, которые имеют, по меньшей мере, настолько высокий импульс, что они отделяются и проникают в помещения Тем самым с помощью такого устройства при выталкивании воздуха получается пульсирующий поток, который настолько богат энергией, что, как указывалось, он отделяется и поэтому не может быть вновь подсосан Изменение объема камеры осуществляется с помощью приводного устройства, которое работает с частотой, выбираемой в диапазоне от 0,1 до 30, предпочтительно от 0,1 до 5Гц Этот низкочастотный режим работы оказался особенно благоприятным в акустическом отношении, так как расположен ниже слышимости Согласно дальнейшему развитию идеи изобретения предусмотрено, что, как уже упоминалось, на пути движения воздуха находится уста 52578 новка для обработки воздуха В этой установке для обработки воздуха речь может идти, например, об уже упомянутом теплообменнике Также можно в качестве установки для обработки воздуха использовать агрегат для изменения влажности воздуха Альтернативно также возможно использовать устройство для превращения вещества, например, катализатор, который воздействует на транспортируемый воздух Это приведенное выше перечисление не является окончательным, а можно применить также другие, не упомянутые здесь установки для обработки воздуха, причем возможны также комбинации различных установок для обработки воздуха Если далее будет говориться о "теплообменнике" (это относится как к описанию вводной части, так и к описанию фигур), то это не должно представлять никаких ограничений, а скорее уточнять вид возможных установок для обработки воздуха Вместо упомянутого теплообменника можно использовать также другие или комбинации различных установок для обработки воздуха Далее возможно, что там, где в ходе этой заявки речь идет о теплообменнике или об установке для обработки воздуха, не используется никакой установки подобного рода, это значит, что на пути прохождения воздуха не находится никакой установки для обработки воздуха, так что устройство согласно изобретению служит лишь для транспортировки воздуха или газа, а не обрабатывает одновременно воздух и/или газ Предпочтительно путь прохождения воздуха выбирают по возможности коротким В частности, он образован лишь в виде отверстия с примыкающим к нему теплообменником Таким образом, собственно длина воздушной трассы ограничена путем прохождения через теплообменник В камере устройства для обработки воздуха предпочтительно расположен поршневой элемент С помощью перемещения поршневого элемента осуществляется изменение объема Поршневой элемент, согласно варианту выполнения изобретения, выполнен в виде поступательно перемещающегося поршня В качестве альтернативы также, однако, возможно, чтобы поршневой элемент был образован в виде установленного с возможностью поворота вокруг оси по типу клапана вытеснительного элемента С помощью поворота вытеснительного элемента объем камеры увеличивается или уменьшается Стенки камеры по своей форме подогнаны к дуге перемещения вытеснительного элемента Так как поршневой элемент подвержен не очень высоким усилиям ускорения, то он образован в виде пластины и, таким образом, представляет легкую конструкцию Для возможности настройки количества транспортируемого воздуха в единицу времени частота перемещения поршневого элемента и/или ход может быть изменяемый и, таким образом, может устанавливаться на желаемое значение В дополнение к этому или в качестве альтернативы также является возможным выполнить вытеснительный элемент с возможностью изменения величины угла поворота и, тем самым, с возможностью установки на выбираемое значение 8 Примыкающая к теплообменнику поверхность основания камеры может быть больше, чем поверхность основания теплообменника В таком случае предпочтительно, чтобы отверстие для воздуха в теплообменнике располагалось со смещением относительно большей примыкающей поверхности основания камеры в направлении к оси поворота вытеснительного элемента При таком варианте выполнения происходит особенно благоприятное отделение завихрений выталкиваемого воздуха Поскольку вытеснительный элемент в своем имеющим место в конце фазы выталкивания положении движения в обратном направлении непосредственно примыкает к теплообменнику, "мертвое пространство" особенно мало Под мертвым пространством или мертвым объемом следует понимать пространство, которое не участвует в изменении объема В этом случае речь идет, в частности, о внутреннем пространстве теплообменника, остаточном пространстве в камере и, в случае необходимости, об участке воздушной трассы, который расположен между теплообменником и всасывающим или выталкивающим отверстием, например чтобы образовать "шейку" для отвода воздуха В частности, действительно положение о том, что мертвое пространство, по сравнению с максимальным объемом камеры, меньше, в частности значительно меньше Для нормального функционирования не является помехой, если поршневой элемент расположен с образованием зазора относительно стенки камеры Это приводит к потерям на утечки, которые, однако, не являются существенными, поскольку свободная поверхность отверстия соединенного с пространством пути движения воздуха намного больше, чем поперечное сечение зазора Благодаря образованию зазора обеспечивается работа с пониженным шумом, так как детали не испытывают трения друг о друга Угол поворота вытеснительного элемента, перемещающегося по типу клапана, лежит в диапазоне от 20 до 100° Как уже упоминалось выше, путь движения воздуха или отверстие может иметь приспособление для изменения направления воздуха, в частности выпускное отверстие в виде прорези, снабженное приспособлением для изменения направления воздуха С его помощью можно устанавливать направление выталкивания воздуха В частности, предусмотрено, что устройство для обработки воздуха находится в крыше и/или стенках вентилируемого пространства Разумеется, также возможна конструкция, при которой устройство находится в области пола, например в двойном полу помещения Для установки мощности охлаждения или нагревания особенно просто получается, если частоту или ход, или угол поворота приводного устройства можно устанавливать с возможностью управления или регулирования Чем выше частота и/или чем больше путь, и/или чем больше угол поворота, тем больше пропускаемый объем воздуха и тем самым мощность охлаждения или нагрева 52578 Приводное устройство для поршневого элемента образуется двигателем (электрод вигателем), предпочтительно редуїсгорньїм двигателем с эксцентриковым устройством Эксцентриковое устройство зацепляется за поршневой элемент и позволяет осуществляться пульсирующему линейному или пульсирующему поворотному движению Двигатель может быть выполнен в виде двигателя постоянного тока Это дает то преимущество, что можно подключить электрическое устройство для регулирования числа оборотов, которое особенно простым способом позволяет осуществлять регулирование числа оборотов или управление Альтернативно также является возможным, чтобы приводное устройство представляло собой привод с подъемным или вращающимся (подвижным) магнитом С помощью электрического тока образуется магнитное поле, которое перемещает якорь взад и вперед, причем это движение передается на поршневой элемент В случае применения поворачиваемого вытеснительного элемента предпочтителен привод с вращающимся магнитом Поршневой элемент может иметь устройство для возврата Приводное устройство в этом случае имеет лишь задачу перемещать поршневой элемент в его конечное положение Из этого конечного положения он перемещается затем в другое конечное положение с помощью возвратного устройства, при этом приводное устройство может работать, возможно, как поддержка Возвратное устройство предпочтительно имеет возвратную пружину Дополнительно или альтернативно также возможно расположить поршневой элемент таким образом, чтобы его возвращение осуществлялось или подкреплялось силой тяжести Особенно благоприятный эффект достигается в том случае, если поршневой элемент перемещается со своей собственной частотой или с помощью системы собственной частоты, образованной из возвратного устройства и поршневого элемента, а не ограничивается механическим упором (из соображений уменьшения шума) Устройство для обработки воздуха может быть выполнено с "двойным действием" Для этого с обеих сторон поршневого элемента располагают по воздушной трассе, ведущей в каждом случае в помещение Когда поршневой элемент перемещается, то на одной его стороне получается увеличение объема, а на другой стороне уменьшение объема соответствующей камеры При обратном движении поршневого элемента осуществляется соответственно обратный процесс Для того, чтобы успешнее заглушить шум двигателя приводного устройства, его помещают вне воздушного потока Поскольку с помощью заявленного устройства не должен осуществляться чисто циркуляционный режим работы, то камера взаимодействует с устройством подачи первичного воздуха В процессе всасывания в этом случае в камеру всасывается не только воздух помещения, но также подается первичный воздух, так что как воздух помещения, 10 так и первичный воздух вдувается в помещение в процессе выталкивания Изобретение относится далее к использованию установки для транспортирования воздуха согласно одному или нескольким из пунктов формулы или указанному примеру исполнения в качестве воздухотехнического устройства для вентиляции зоны помещения или помещения Наряду с вентиляцией можно проводить, разумеется, также и обработку воздуха Чертежи наглядно показывают изобретение на основе примеров выполнения, а именно показано фиг 1 - схематическое изображение устройства для обработки воздуха в помещениях, фиг 2 - вид сзади устройства, снабженного эксцентриковым приводом, фиг 3 - устройство по фиг 2, вид сбоку, фиг 4 - диаграмма, фиг 5 - вид в перспективе устройства, вмонтированного в потолок помещения, фиг 6 - схематическое изображение устройства с симметричным выходом воздуха, фиг 7 - устройство с приспособлением для направления воздуха, фиг 8 - другой пример выполнения устройства по фиг 7, фиг 9 - схематическое изображение варианта поршневого элемента устройства, фиг 10 - устройство, вмонтированное в ступень потолочного перекрытия, фиг 11 - устройство, вмонтированное в воздуховодную шахту, фиг 12 - устройство с эксцентриковым приводом, фиг 13 - устройство с приводом с вращающимся магнитом, фиг 14 - вид сбоку устройства согласно фиг 13, фиг 15 - устройство с приводом с подъемным магнитом, фиг 16 - вид сбоку устройства согласно фиг 15, фиг 17 - устройство двойного действия, фиг 18 - устройство двойного действия согласно другому варианту выполнения, фиг 19 - устройство в вертикальном положении монтажа, фиг 20 - устройство с дополнительной подачей первичного воздуха, фиг 21 - устройство с теплообменником, удаленным от оси поворота, фиг 22 - устройство с теплообменником, расположенным по центру, фиг 23 - устройство с теплообменником, расположенным у оси поворота, фиг 24 - устройство с приспособлением для подачи первичного воздуха, фиг 25 - устройство согласно фиг 24, но по другому варианту выполнения, фиг 26 - помещение, оснащенное устройством для обработки воздуха, а также устройством для подачи первичного воздуха, фиг 27 - вид сбоку на устройство, которое является составной частью установки воздушной завесы, 12 11 52578 фиг 28 - вид снизу установки согласно помещении 2, благодаря образованной таким обфиг 27, разом воздухонагнетательной установке 20 подсасывается по пути прохождения воздуха 21, кофиг 29 - вид спереди на установку в направторый образован в основном теплообменником 5, лении стрелки на фиг 28, в камеру 6 в процессе изменения ее объема и при фиг 30 - устройство, которое применено для этом, в данном случае охлаждения, охлаждается в промышленного использования отходящего тепла, первой ступени Когда затем эксцентриковое устфиг 31 - устройство, которое служит только ройство 11 перейдет через свою верхнюю мертдля нагнетания транспортируемого воздуха и не вую точку, то объем камеры уменьшается и охлаимеет никакой установки для обработки воздуха, жденный воздух тем же путем, т е снова путем фиг 32 - устройство с приспособлением для перемещения по пути прохождения воздуха 21 направления воздуха, (теперь, однако, в другом направлении) выталкифиг 33 - другой вариант выполнения устройвается в помещение 2 При прохождении через ства с направляющим приспособлением, теплообменник 5 осуществляется вторая ступень фиг 34 - схематическое изображение, котоохлаждения, причем обе ступени охлаждения рое демонстрирует воздействие на воздушный приводят к тому, что вытолкнутый воздух имеет поток, нужную температуру Неожиданным образом окафиг 35 - устройство, к которому подается залось, что между подсасываемым воздухом и первичный воздух, выталкиваемым воздухом не имеется никакого фиг 36 - другой пример выполнения согласно короткого замыкания, т е подсасывается и снова фиг 35 выталкивается не всегда идентичное или почти Фиг 1 показывает пример выполнения устидентичное количество воздуха Скорее выталкиройства для обработки воздуха 1 для нагрева или ваемый воздух отделяется в виде вихря или в охлаждения помещения 2 Помещение 2 на фиг 1 виде нескольких вихрей и проникает внутрь полишь показано стрелкой Следует исходить из мещения Подсасываемый затем устройством 1 того, что устройство 1 находился внутри подвевоздух поэтому не идентичен с вытолкнутым возшенного потолка помещения 2 Видимый потолок духом, так что получается работа в режиме цирку3 помещения 2 перекрывается почти соосно нижляции На основе принципа клапана в примере ней стороной 4 теплообменника 5 устройства 1 выполнения по фиг 1 при процессе выталкивания Теплообменник 5 подключен к источнику холодной на правой, противоположной оси вращения 13 воды (охлаждение) или горячей воды (обогрев) стороне устанавливается превышение скорости К теплообменнику 5 подсоединена изменяевытолкнутоговоздуха, что приводит предпочтимая в объеме камера 6 тельно к смещенному вправо, т е от оси 13, обраИзменение в объеме осуществляется с помозованию вихря, как это показано с помощью обощью поршневого элемента 7, который может пезначения 22 Благодаря этой асимметрии ремещаться в направлениях, указанных двойной достигается особенно благоприятное отделение стрелкой 8 Перемещение осуществляется с повихрей, а также полностью исключается эффект мощью приводного устройства 9, которое имеет короткого замыкания Асимметричное выполнение электродвигатель 10, приводящий эксцентриковое не является, однако, принудительным для успеха устройство 11 Эксцентриковое устройство 11 поизобретения, так как, как будет показано дальше, средством штанг 12 соединено с поршневым элеи также при симметричном выталкивании вихря не ментом 7 возникают никакие сколько-нибудь значительные эффекты короткого замыкания Согласно варианту выполнения по фиг 1 поршневой элемент 7 образован в виде поворачивающегося вокруг оси 13 по типу клапана вытесДля успеха изобретения далее не требуется, нительного элемента 14 Ось 13 находится в нечтобы осуществлялось периодическое перемещепосредственной близости к верхнему краю 15 ние поршневого элемента Возможны также непетеплообменника 5 Напротив свободного конца 16 риодические перемещения Они могут образовывытеснительного элемента 14 расположена стенваться по синусоиде, предпочтительно, однако, в ка 17 камеры 6 с образованием зазора 18, причем конце фазы выталкивания коротко выдерживаться стенка 17 по своей форме подогнана к дуге переили резко уменьшать скорость, что приводит к мещения вытеснительного элемента 14 Паралочень хорошему отделению вихрей Чем быстрее лельно плоскости бумаги фиг 1 по обе стороны движение поршневого элемента 7 при процессе вытеснительного элемента 14 расположены друвыталкивания, тем сильнее импульс и тем дальше гие, на этой фиг не воспроизведенные стенки вихрь проникает в помещение Движение открыкамеры 6, которые также имеют зазор по отношетия клапана (процесс засасывания) может, с друнию к вытеснительному элементу 14 гой стороны, идти медленно Процессы всасывания и выталкивания показаны на фиг 1 с При работе (например, случай охлаждения) помощью двойной стрелки 23 вытеснительный элемент 14, который предпочтительно выполнен в форме пластины, поворачиваТак как поршневой элемент 7 перемещается с ется из представленного положения под углом относительно низкой частотой (от 0,1 до мах 30Гц) примерно 25° в конечное положение, при котором и таким образом имеется низкочастотное устройон находится параллельно и на небольшом расство, то получаются хорошие результаты в отностоянии от верхней стороны 19 теплообменника 5 шении акустики Кроме того, электродвигатель 10 Здесь осуществляется движение в обратном нанаходится не в воздушном потоке, так что шум правлении и поворот обратно в верхнее конечное двигателя в значительной степени подавляется положение и т д Воздух, который находится в Управление или регулирование циркуляционного 14 13 52578 режима работы и тем самым мощности охлаждепоступательное движение Приводные устройства, ния или обогрева можно осуществлять путем извызывающие подобное движение, специалисту менения скорости поршневого элемента известны, например подъемные магниты Благодаря симметричной конструкции в процессе выТакже путь двигателя играет при этом реталкивания воздуха образуются симметричные шающую роль Затем мертвый объем Под мертвихри 29, 30 Одновременно эти вихри 29, 30 отвым объемом следует понимать пространство, деляются и проникают в помещение, так что подкоторое не принимает участия в увеличении или сасываемый впоследствии в камеру 6 воздух неуменьшении камеры 6 В сущности, в примере идентичен с выталкиваемым воздухом Короткие выполнения по фиг 1, это образующее путь прозамыкания возникают лишь в незначительном хождения воздуха 21 внутреннее пространство объеме Образованию вихрей помогает то, что в теплообменника 5 Этот мертвый объем должен области входного или выходного отверстий, т е быть по возможности небольшим, в любом случае перед теплообменником 5 или у края теплообменнамного меньше, чем максимальный объем каменика 5, установлены заслонки Подобные заслонки ры 6 Поэтому не очень рекомендуется достигать 31 показаны в примерах выполнения по фиг 7 и 8 желаемого пропускаемого объема воздуха при Благодаря этим заслонкам 31 возникают так намалом ходе и большой частоте, а следует стрезываемые стопвихри, которые лучше отделяются миться к обратному, а именно к большому ходу и малой частоте На фиг 9 показан другой пример выполнения Последнее ограничивается возрастающей в этом случае величиной конструкции В камере 6 едва ли происходит перемешивание воздуха, так как пластины теплообменника 5 действуют в качестве выпрямителя На фиг 2 и 3 представлена форма выполнения фиг 1 еще раз в варианте На опоре вала 24 электродвигателя 10 находится круглый диск 25, от которого отходит эксцентриковый болт 26, который зацепляется за штанги 12 Штанги 12 закреплены с возможностью поворота на вытеснительном элементе 14 Фиг 2 показывает, что камера 6 хотя и простирается на всю длину теплообменника 5, однако, согласно фиг 3, не только по длине теплообменника 5, но еще дальше Таким образом, примыкающая к теплообменнику 5 поверхность основания камеры 6 больше, чем поверхность основания теплообменника 5 Система построена таким образом, что поверхность основания теплообменника 5 смещена относительно поверхности основания камеры 6 в направлении оси 13 Это приводит к сильному вихреобразованию с оптимально отделяющимися вихрями Фиг 4 показывает диаграмму, представляющую мощность охлаждения "К" и объемный поток "V" в зависимости от частоты хода "f" устройства 1 Можно увидеть, что в приведенной на фиг 1 области частот объемный поток "V" линейно возрастает Возрастание производительности охлаждения "К" в зависимости от частоты хода "f" происходит не по линейному закону Фиг 5 показывает перспективное изображение устройства 1, вмонтированного в (показанный в виде вырыва) потолок 3 помещения 2 Обозначено отверстие 27 в потолке 3, к которому примыкает теплообменник 5 С помощью соответствующих, не представленных здесь элементов для направления воздуха можно направлять вызываемый вихрь воздуха в желаемом направлении Подобные воздухо-направляющие элементы или выпускная решетка хотя и вызывают дополнительные потери давления, однако снижают опасность короткого замыкания Фиг 6 показывает в схематическом изображении другой вариант изображения устройства 1, которое в качестве поршневого элемента 7 имеет пластину 28, осуществляющую возвратно устройства 1, в котором поршневой элемент 7 образован валиком 32, который перекатывается в камере 6 взад и вперед с помощью соответствующего привода, благодаря чему объем камеры увеличивается или уменьшается Привод может, согласно непоказанному примеру выполнения, также соответствовать приводу, известному, например, из применения для суппортов горизонтально-долбежных станков (например, строгальных станков) Это приводит к очень быстрому движению выталкивания воздуха и к в противоположность ему, медленному движению подсасывания Фиг 10 показывает пример выполнения изобретения по фиг 2 и 3 Далее следует указать на разницу в них Эта разница состоит в образовании потолка 3 помещения 2 В области, прилегающей к оси 13 поворотного вытеснительного элемента 14, образована ступень 33 в потолке 3, т е высота потолка 3 помещения 2 в области теплообменника 5 меньше, чем в области, примыкающей к ступени 33 Ступень 33 имеет влияние на поток, "притягивая" вытолкнутый вихрь, т е соответственно отклоняя его Это оказывает благоприятное действие против образования эффекта короткого замыкания Образуется так называемые стержневые вихри, которые проходят вдоль потолка и делают возможным дальнейшее проникновение охлаждаемого воздуха в помещение 2 В примере выполнения по фиг 11 потолок 3 помещения 2 в области теплообменника 5 снабжен шейкой 34, которая оказывает на вихрь выравнивающее действие Вытолкнутые вихри поэтому целенаправленно проникают вниз в помещение 2 Это особенно важно при проникании теплого воздуха Пример выполнения по фиг 12 еще раз показывает конструктивную форму с "поворотным поршнем" Там четко показано, что эксцентриковое устройство 11 может быть снабжено уравнительным весом 35, который относительно оси вращения приводного устройства и расположен со смещением по диаметру в сторону к точке 36 подвешивания штанг 12 Благодаря этому исключаются вибрации, которые могут возникнуть из-за неравномерного хода Фиг 13 и 14 показывают устройство 1, которое, в противоположность вариантам выполнения 16 15 52578 приведенных выше примеров выполнения, снабОсобенно предпочтительным является варижено не эксцентриковым приводом, а приводом с ант, при котором поршневой элемент 7 образован вращающимся магнитом 37 Привод с вращаюочень легким, например из пластины многослойщимся магнитом 37 насаживается непосредственного строения с сотовой структурой Также может но на ось 13 установленного с возможностью поречь идти о кашированных пластмассой жестких ворота вытеснительного элемента 14 К примеру, пенопластах или тонкостенных каркасных констпри этом может выполняться поворот на угол 45° рукциях Благодаря непосредственному фланцевому соВ названых электромагнитных приводах можединению привода с вращающимся магнитом 37 но всегда предусмотреть, чтобы ни якорь, ни выисключаются воздействующие на опору клапана теснительный элемент не ударялся в другую депоперечные усилия Привод с вращающимся магталь Это возможно с помощью соответствующего нитом 37 управляется с помощью соответствуюуправления/регулирования тока возбуждения щего электрического управляющего прибора, так Фиг 17 показывает устройство 1 двойного что можно установить желательный характер действия Оно содержит два установленных под движения (ускорение, скорость, диапазон поворотупым углом относительно друг друга теплообта и т д ) менника 5, которые оба содержат двойную камеру или каждый по одной камере 6 Поршневой элеПример выполнения по фиг 13 показывает мент 7 образован в виде поворотного вытеснивозвратное устройство Это возвратное устройсттельного элемента 14, причем ось 13 находится в во 38 реализуется с помощью возвратной пружинижней части между двумя теплообменниками 5 ны 39, которая выполнена в виде пружины растяЧерез соответствующие пути прохождения воздужения и одним концом закреплена на ха, на которых могут находиться направляющие вытеснительном элементе 14, а другим концом элементы для воздуха, теплообменники 6 соедизакреплена неподвижно Ее действие заключается няются с помещением 2 С помощью движения в том, чтобы поворотный вытеснительный элеповорота вытеснительного элемента 14 на одной мент 14 возвращался в направлении к верхнему его стороне получается увеличение объема, а на положению мертвой точки Вместо представлендругой его стороне - уменьшение объема Это ной на фиг 13 формы выполнения возможны такозначает, что через один теплообменник 5 воздух же возвратные устройства, которые дополнительподсасывается из помещения 2, а, благодаря но или исключительно основаны на принципе уменьшению объема, на другой стороне вытеснисилы тяжести, т е поршневой элемент 7 возврательного элемента 14 воздух из соответствующей щается в исходное положение благодаря воздейкамеры через другой теплообменник 5 вдувается ствию своего веса в помещение 2 Кпапанообразный вытеснительный элемент 14 может колебаться с собственной частотой сисФиг 18 показывает другой пример выполнетемы, состоящей из возвратной пружины 39 и ния устройства 1 Оно имеет, в противоположмассы "клапана" Возбуждение колебаний осущеность примеру выполнения по фиг 14, только ствляется с помощью соответствующего магнитодин теплообменник 5, к которому, однако, приного возбуждения вращающегося магнита 37 Систроена двойная камера К тому же ось 13 вытесла тока катушки вращающегося магнита 37 нительного элемента 14 расположена примерно в определяет силу возбуждения Требуется возбужцентре относительно теплообменника 5, так что в дение осуществлять тактами в соответствии с каждом случае примерно половина теплообменположением клапана Система подавляется с поника 5 находит применение для процесса подсоса мощью сопротивления воздуха и для одновременного процесса выталкивания из каждой камеры 6 Альтернативно возможным является вариант выполнения по фиг 13 также без возвратного устФиг 19 показывает лишь другое положение ройства монтажа устройства 1 относительно упомянутых прежде примеров выполнения Здесь устройство 1 Фиг 15 и 16 показывают другой вариант вырасположено перпендикулярно, т е его можно, полнения электромагнитного привода, в котором например, вмонтировать в стену помещения 2 используются подъемные магниты 40 Так же, как Предпочтительно ось вращения 13 поворачиваеи при приводе 37 с вращающимся магнитом по мого клапанообразного вытеснительного элеменфиг 13 и 14, подъемные магниты 40 в примере та 14 расположена внизу, т е клапан не подвевыполнения по фиг 15 и 16 образованы с помошен, а установлен в стоячем положении щью соответствующих катушек путем пропускания электрического тока Ось 15 вытеснительного Пример исполнения по фиг 20 отличается от элемента 14 связана с двойным рычагом 41 без примера выполнения по фиг 1 тем, что клапановозможности поворачивания, на соответствующий образный вытеснительный элемент 14 имеет обконец которого в каждом случае воздействует ратный клапан 43, например, также в форме клаодин из двух подъемных магнитов 40 с помощью пана Над вытеснительным элементом 14 управляющих штанг 42 С помощью соответстобразована другая камера 44, соединенная с первующего управления подъемными магнитами 40, в вичным воздухом "Р" Этот первичный воздух "Р" процессе чего один подъемный магнит оказывает может быть нагружен давлением или же также, давление, а другой тянет, движение поворота выоднако, может находиться под давлением Если, теснительного элемента 14 производится с помосогласно фиг 20, вытеснительный элемент 14 щью момента, не содержащего поперечных усиповернут вверх, то открывается обратный клапан лий, на оси 13 43, так что первичный воздух может входить в камеру 6 Это происходит в дополнение к подса 17 сываемому из помещения 2 воздуху При обратном движении вытеснительного элемента 14 обратный клапан 43 закрывается, так что как воздух, подсасываемый из помещения 2, так и находящийся в камере 6 первичный воздух выталкивается в помещение 2 Тем самым при примере выполнения по фиг 20 не происходит чисто циркуляционного режима работы, а имеет место вентиляционный режим работы и режим работы с первичным воздухом Фиг 21-23 показывают примеры выполнения изобретений, при которых теплообменник 5 в каждом случае занимает различное положение Конструкция устройства по фиг 21-23 соответствует конструкции по фиг З В примере выполнения по фиг 21 теплообменник 5 расположен на расстоянии от оси 3 Своим противоположным оси 13 концом он примыкает к соответствующей стенке камеры 6 В примере выполнения по фиг 21 теплообменник 5 расположен примерно посередине по отношению к поверхности основания камеры 6, т е хотя и имеется также некоторое расстояние от оси 13, оно, однако, меньше, чем в примере выполнения по фиг 21 В примере выполнения по фиг 23 теплообменник 5 примыкает непосредственно к оси 13, он установлен на расстоянии по отношению к противоположной оси 13 стенке камеры 6 Фиг 24 показывает устройство 1 согласно конструкции по фиг 10, т е имеет место ступень 45 в потолке 3 помещения 2 Ступень 45 имеет стенку 46, проходящую перпендикулярно Теплообменник 5 установлен на расстоянии "х" от нижнего края стенки 46 В стенку 46 впадает выпускное отверстие для первичного воздуха 47, которое ведет к камере 48 первичного воздуха, в которую подается первичный воздух "Р" Образованные устройством 1 завихрения проходят через ступень 33 и встречаются там с первичным воздухом "Р" Первичный воздух может иметь незначительное избыточное давление и благодаря этому проникать в помещение 2 Однако в качестве альтернативы или дополнения также возможно, чтобы вихри с помощью воздействия индукции транспортировали первичный воздух "Р" Фиг 25 показывает другой пример выполнения устройства 1, при котором также находит применение устройство с первичным воздухом Оно имеет выпускное отверстие для первичного воздуха 47, которое выходит в потолок 3 помещения 2 Выпускное отверстие 47 ведет к камере первичного воздуха 48, которая снабжается первичным воздухом "Р" Система построена таким образом, что выпуск первичного воздуха 47 находится на стороне теплообменника 5 воздухотехнического устройства 1, которая расположена в направлении, противоположном направлению потока вытолкнутых вихрей устройства 1 Фиг 26 показывает помещение 2 здания или подобное помещение, снабженное устройством 1 Оно находится под обшивкой 49 в угловой части, образованной стеной и полом помещения 2 Обшивка 49 имеет в горизонтальной части 50 выходное отверстие 51, а в области пола - входное отверстие 52 Под обшивкой 49 находится устройство 1, а также устройство с первичным 52578 18 воздухом 53 Оно имеет выпускное отверстие для первичного воздуха 47, которое заканчивается примерно в области между входным отверстием 52 и теплообменником 5 устройства 1 Во время работы устройства согласно фиг 26 в помещении 2 образуется "воздушный валик" с холодными или горячими завихрениями (работа в режиме охлаждения или обогрева), который возбуждается воздухом, выходящим из выходного отверстия для выхода воздуха 51 Он поднимается к потолку помещения и движется в направлении противоположной стенки 54 Воздушный поток затем снижается в направлении пола, а затем всасывается во входное отверстие 52 При устройстве со свежим (первичным) воздухом 53 речь может идти о распределительной коробке для воздуха, снабженной соплами Сопла отклоняют объемный поток движущегося воздуха вверх в направлении выходного отверстия 51 При объемном потоке движущегося воздуха речь может идти предпочтительно об объемном потоке наружного воздуха, в частности, с постоянной годовой температурой воздуха При теплообменнике 5 приведенных выше примеров выполнения речь может идти о конструкции с увеличенной толщиной пластин и увеличенным расстоянием между пластинами Это возможно из-за двукратного прохода воздуха (при подсосе и при выталкивании) Имеет место высокая теплопередача, образуются лишь тонкие граничные слои на пластинах Такие теплообменники очень легко чистить из-за минимального образования отложений загрязнений Далее, очень хорошо также снабдить его покрытием лаком, отталкивающим загрязнения Благодаря этому будет очень незначительное накопление пыли Это приведет к предпочтительно длинным интервалам между операциями по уходу и также снизит собственный запах Затем также можно предусмотреть очень незначительную высоту пластин на основании указанных выше обстоятельств, так чтобы мертвое пространство было очень малым Как представлено на фиг 26, можно предусмотреть устройство с первичным воздухом 53, чтобы, таким образом, не осуществлялся чисто циркуляционный режим работы, а поступал свежий воздух Само собой разумеется, также можно, однако, чтобы установка со свежим воздухом не предусматривалась На фиг 27 показана установка с воздушной завесой ворот, которая имеет два устройства 1, которая содержит расположенный над непоказанным проемом ворот воздушный канал 55 Этот воздушный канал 55 на своей нижней стороне 56 имеет выпускные отверстия 57, так что находящийся в воздушном канале 55 воздух может выходить из этих выпускных отверстий 57 и образовывать воздушную завесу ворот Из фиг 28 видно, что воздушный канал 55 имеет три проходящие параллельно друг другу ряда выпускных отверстий 57 Само собой разумеется, также возможно, чтобы, например, был предусмотрен лишь средний ряд выпускных отверстий 57 Согласно фиг 27 и 29 над воздушным каналом 55 в любом варианте устройства 1 расположена изменяемая в объеме камера 6, которая на 19 своем пути прохождения воздуха 21 имеет нагревательный регистр 58, который образует установку для обработки воздуха 59 При работе установки воздушной завесы ворот 60 имеющийся в области ворот воздух благодаря уменьшению объема камер 6 подсасывается, причем воздух проходит через нагревательный регистр 58, а затем, благодаря уменьшению объема камер 6 и еще одному прохождению через нагревательный регистр 58, направляется в воздушный канал 55, а после этого выходит из выпускных отверстий 57 для производства воздушной завесы Фиг 30 показывает пример выполнения, при котором устройство 1 расположено у воздухопровода 61, который содержит воздух на стороне восходящего потока с температурой 5Е Теплообменник 5 установлен на стенке оболочки воздухопровода 61 и соединяет его с камерой 6 воздухотехнического устройства 1 Теплообменник 5 подсоединен к контуру 62, который служит для отвода образовавшегося тепла для соответствующих нужд В процессе работы имеющийся в воздухопроводе 61 воздух с температурой 5Е подсасывается и попадает таким образом при прохождении через теплообменник 5 в камеру 6 При выталкивании этого воздуха из камеры 6 в направлении воздухопровода 61 этот воздух еще раз проходит через теплообменник 5 при снижении температуры, а затем попадает, наконец, обратно в воздухопровод 61, причем он затем на стороне нисходящего потока имеет температуру 5д, которая меньше, чем температура 5Е ЭТО снижение температуры возникло потому, что теплообменнику 5 отдано тепло, которое через контур 62 направляется на промышленное использование 52578 20 теплообменника 5, к примеру, такие устройства, которые оказывают влияние на влажность воздуха Можно также применить устройства для превращения веществ, например катализаторы, которые также осуществляют обработку воздуха Наконец, следует упомянуть о том, что в представленных на фигурах примерах выполнения можно использовать также устройства 1, которые не содержат никаких установок подготовки воздуха 59 или никаких теплообменников 5 или подобных устройств В примере выполнения по фиг 32 к образованной в виде теплообменника 5 установке для обработки воздуха 59 подсоединяется направляющее приспособление 64, которое, например, имеет круглое выходное отверстие 65 Видно, как из выходного отверстия 65 выталкиваются воздушные вихри тороидальной формы В целом, таким образом, в устройстве 1 предусмотрены в основном три компонента, а именно, с одной стороны, устройство для транспортирования воздуха (камера 6, поршневой элемент 7), установка для обработки воздуха 59, а также направляющее приспособление 64 Эти компоненты можно реализовать также по отдельности, так чтобы их составить вместе на месте применения Фиг 31 поясняет в основном варианте устройство 1, которое служит в качестве чисто транспортирующей установки для воздуха, т е в ходе работы в режиме циркуляции в помещение 2 или в зону 63 помещения 2 по пути прохождения воздуха 21, образующему лишь одно отверстие, воздух всасывается внутрь камеры 6, а затем снова выталкивается Благодаря этому можно, например, осуществлять эффективное перемешивание воздуха в помещении Можно также предусмотреть добавку части первичного воздуха (или добавочный поток вещества любого вида) в соответствии с примером выполнения по фиг 24, 25, 26, 35 и 36 Установка для обработки воздуха 59, упомянутая, например, в приведенных выше примерах выполнения и представляющая теплообменник 5, в примере выполнения по фиг 31, таким образом, не имеет места На фиг 33 вместо движущегося линейно поршневого элемента 7 фиг 32 предусмотрен поворотный поршневой элемент Воздухо-направляющее приспособление 64 позволяют оказывать влияние на вид и/или на направление выталкиваемого вихря С помощью всей системы поэтому возможно оказывать воздействие на воздушный поток в помещение 2 или в зоне 63 помещения Если нужно создать некоторый комфорт, например в жилом помещении, то нужно, чтобы вихри имели не слишком большой импульс выталкивания и не слишком большую скорость выпуска, благодаря чему, согласно фиг 34 - выталкиваются, например, холодные вихри 66, между которыми находится теплый воздух 67 помещения Благодаря относительно малой скорости выпуска устанавливается соответственно высокая индукция, благодаря чему при разрушении вихрей достигается очень хорошее перемешивание воздуха Также, к примеру, возможно без проблем проветривать углы помещения, чтобы там создать нужный климат Способ вентиляции согласно изобретению имеет особые преимущества по сравнению с известным струйным способом вентиляции, потому что не устанавливается, иначе, чем при струйной вентиляции, никакого эффекта Коанда на ограничивающих стенках, например, на потолочной стене и/или на стене помещения Форма стенки 17, образующей стенку камеры 6, имеет влияние на получение и образование выталкиваемых вихрей Поэтому геометрию специалист может выбрать такой, что выталкиваемый вихрь будет иметь любую форму Как уже упоминалось, теплообменник 5 представляет установку для обработки воздуха 59, которое в предыдущих примерах выполнения приведено в качестве альтернативы Само собой разумеется, можно использовать другие виды установок для подготовки воздуха 59 вместо Изобретение, предпочтительно и само собой разумеется, должно применятся также в воздухотехнике процессов, чтобы, например, оказывать влияние на вредное тепловое поле, например, станка В этом случае вихри выталкиваются с относительно высоким импульсом выталкивания и, таким образом, с высокой скоростью выпуска, чтобы, к примеру, противодействовать разогретому потоку воздуха, исходящему, например, оттекстильных или ткацких станков Это термическое поле можно разрушать с помощью выталкивав 52578 21 мых вихрей, выдаваемых с помощью устройства согласно изобретению, а также в этих трудных условиях осуществлять оптимальную вентиляцию С помощью известной струйной вентиляции нельзя достичь такого результата вентиляции, потому что воздушная струя из-за поля помех очень быстро расщепляется и/или уносится С помощью пульсирующей вентиляции согласно изобретению можно достичь очень высокого теплообмена, который примерно на 30 /о выше, чем при обычных установках фиг 35 уточняет пример выполнения с поворотным поршнем 7, причем к камере 6 примыкает другая камера 68, в которую предпочтительно в радиальном направлении впадает патрубок 69 с первичным воздухом К камере 69 предпочтительно подсоединяется установка по обработке воздуха 59 за которым следует направляющее приспособление 64 Фиг 36 показывает соответствующий пример выполнения с поршнем 7 перемещаемым линейно В примерах выполнения по Фиг 35 и 36 можно к воздуху, транспортируемому по принципу циркуляции, добавлять пер 22 вичный воздух, т е тем самым имеет место как работа в режиме свежего воздуха, так и работа в режиме циркуляции Также является возможным дополнительно вводить вместо первичного воздуха поток любого вещества, например, воздух с добавкой ароматных веществ или определенные ^ В м е с т о поворотного поршня 7 или поршня, движущегося линейно, 7 в примерах выполнения по фиг 35 и 36, или (вместо) поршней, представленных в одном из примеров выполнения изобретения также, к примеру, возможно использовать мембрану или т п , которая приводится в движение т е в колебательное движение, с помощью ПРИВОДНОГО устройства, благодаря чему получается" камера, вшторую воздух всасывается и снова выталкивается Такую мембрану можно, к примеру приводить в колебательное движение также электромагнитным путем, "принцип громкоговорителя" благодаря чему в целом образуется установка для транспортирования (перемещения) воздуха 26 ФИГ. 2 25 ФИГ.З 23 52578 fEVs] ФИГ. 4 ФИГ. 5 24 25 26 52578 20o o o 29 o 30 ФИГ. 6 \ о о о о Ч ФИГ. 7 О 31 О О 31 ФИГ. 9 ФИГ. 10 О ФИГ. 27 52578 20 ФИГ. 11 О CD О ФИГ. 12 28 29 ЗО 52578 13 ФИГ. 13 37 ФИГ. 14 52578 31 32 ФИГ. 15 -—п ЕЗ 1 '3 ФИГ. 16 ///////// L \W\\\\\\ О / / / / / 7~к"У/ 7 7 ( \ Ч \ \ V / / ФИГ. 18 ФИГ. 17 33 52578 ФИГ. 19 ФИГ. 20 34 35 36 52578 ФИГ. 25 37 52578 38 ФИГ. 29 ФИГ. 30 40 52578 39 17 2 0 О О О О У / ФИГ. 31 ФИГ. 32 6 59 •'•. 6 ФИГ. 33 ФИГ. 34 о о о о. о о о о ФИГ 35 ФИГ. 36 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 6 6
