Пристрій для обробки повітря

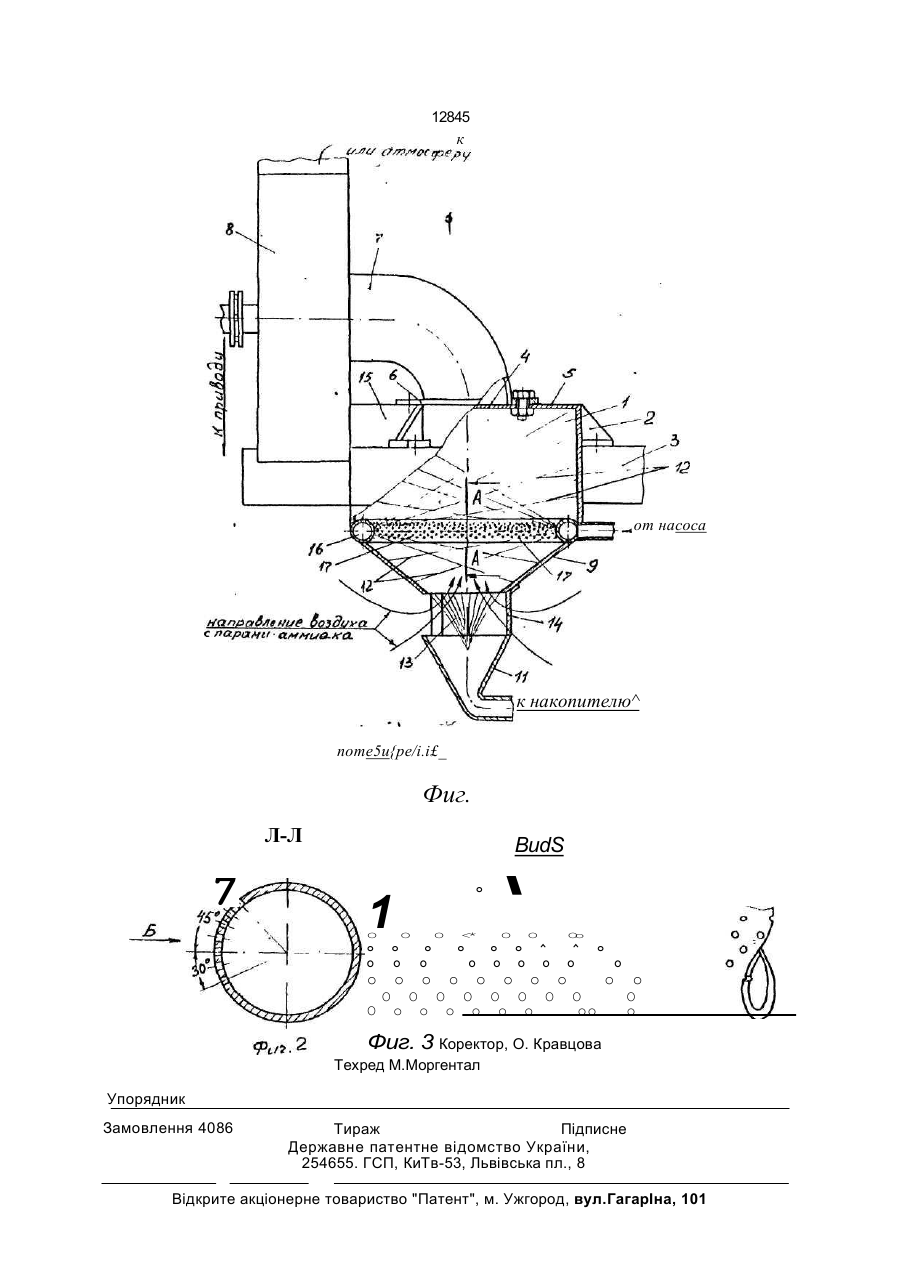

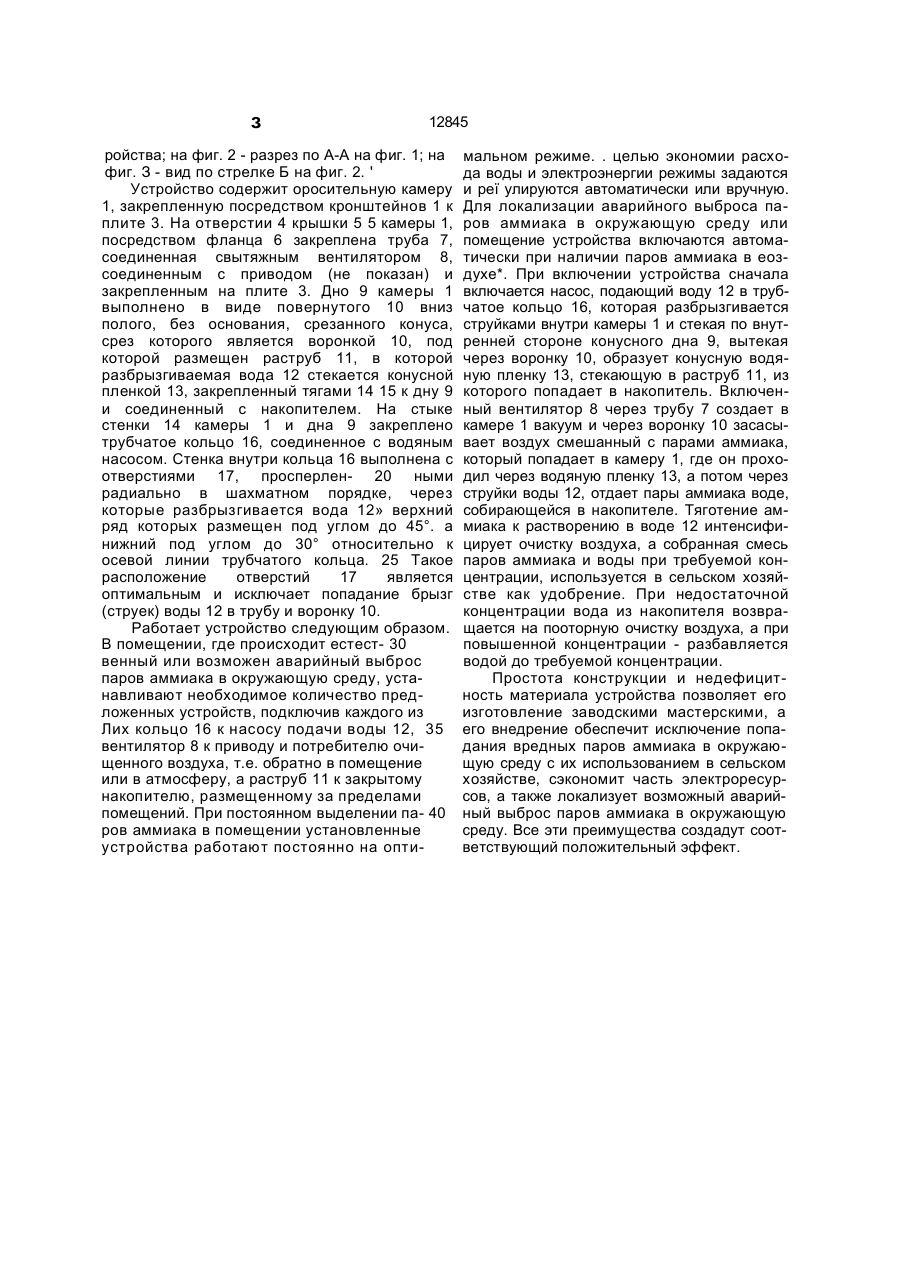

Устройство для обработки воздуха, со держащее корпус с размещенными в нем Изобретение относится к области экологии, в частности к технике локализующей вредные вещества в окружающей среде, и может быть использовано в химической и деревообрабатывающей промышленности, на животноводческих фермах, а также в цехах пищевой промышленности, использующих аммиачно-холодильные установки. Известно устройство для тепловлажной обработки воздуха, содержащее вертикальную оросительную камеру с входным коническим выходным патрубками, в последнем из которых размещено вентиляторное колесо и источник высокого напряжения, полосы которого присоединены, соответственно, к лопастям колеса и сепаратору, выполненному в виде перфорированной конической решетки. Недостатком этого устройства является его узкая функциональная возможность и диапазон применения. оросительной камерой и оросителем, накопитель и циркуляционный контур, о т л и ч а ю щ е е с я тем, что оросительная камера снабжена дном, выполненным в виде повернутого вниз полого усеченного конуса, срез которого является воронкой, под которой размещен раструб, закрепленный к дну и сообщенный с накопителем, при этом ороситель выполнен в виде трубчатого кольца, размещенного на стыке стенок корпуса и дна и снабженного радиальными отверстиями на его внутренней стенке с размещением верхнего ряда отверстий под углом до 45° и нижнего ряда - до 30° по отношению к осевой линии трубы кольца. Целью настоящего изобретения является расширение его функциональных возможностей путем удаления паров аммиака из воздуха. Указанная цель достигается тем, что оросительная камера снабжена дном, выполненным в виде повернутого вниз полого, усеченного конуса, срез которого является воронкой, под которой размещен раструб, закрепленный к дну и сообщенный с накопителем, при этом ороситель выполнен в виде трубчатого кольца, размещенного на стыке стенки корпуса и дна, и снабженного радиальными отверстиями, расположенными на его внутренней стороне с размещением верхнего ряда отверстий под углом до 45° нижнего ряда - до 30° по отношению к осевой линии трубчатого кольца. Изобретение поясняется чертежом, где на фиг. 1 показан разрез общего вида уст С > ю оо от О з 12845 ройства; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. З - вид по стрелке Б на фиг. 2. ' Устройство содержит оросительную камеру 1, закрепленную посредством кронштейнов 1 к плите 3. На отверстии 4 крышки 5 5 камеры 1, посредством фланца 6 закреплена труба 7, соединенная свытяжным вентилятором 8, соединенным с приводом (не показан) и закрепленным на плите 3. Дно 9 камеры 1 выполнено в виде повернутого 10 вниз полого, без основания, срезанного конуса, срез которого является воронкой 10, под которой размещен раструб 11, в которой разбрызгиваемая вода 12 стекается конусной пленкой 13, закрепленный тягами 14 15 к дну 9 и соединенный с накопителем. На стыке стенки 14 камеры 1 и дна 9 закреплено трубчатое кольцо 16, соединенное с водяным насосом. Стенка внутри кольца 16 выполнена с отверстиями 17, просперлен- 20 ными радиально в шахматном порядке, через которые разбрызгивается вода 12» верхний ряд которых размещен под углом до 45°. а нижний под углом до 30° относительно к осевой линии трубчатого кольца. 25 Такое расположение отверстий 17 является оптимальным и исключает попадание брызг (струек) воды 12 в трубу и воронку 10. Работает устройство следующим образом. В помещении, где происходит естест- 30 венный или возможен аварийный выброс паров аммиака в окружающую среду, устанавливают необходимое количество предложенных устройств, подключив каждого из Лих кольцо 16 к насосу подачи воды 12, 35 вентилятор 8 к приводу и потребителю очищенного воздуха, т.е. обратно в помещение или в атмосферу, а раструб 11 к закрытому накопителю, размещенному за пределами помещений. При постоянном выделении па- 40 ров аммиака в помещении установленные устройства работают постоянно на опти мальном режиме. . целью экономии расхода воды и электроэнергии режимы задаются и реї улируются автоматически или вручную. Для локализации аварийного выброса паров аммиака в окружающую среду или помещение устройства включаются автоматически при наличии паров аммиака в еоздухе*. При включении устройства сначала включается насос, подающий воду 12 в трубчатое кольцо 16, которая разбрызгивается струйками внутри камеры 1 и стекая по внутренней стороне конусного дна 9, вытекая через воронку 10, образует конусную водяную пленку 13, стекающую в раструб 11, из которого попадает в накопитель. Включенный вентилятор 8 через трубу 7 создает в камере 1 вакуум и через воронку 10 засасывает воздух смешанный с парами аммиака, который попадает в камеру 1, где он проходил через водяную пленку 13, а потом через струйки воды 12, отдает пары аммиака воде, собирающейся в накопителе. Тяготение аммиака к растворению в воде 12 интенсифицирует очистку воздуха, а собранная смесь паров аммиака и воды при требуемой концентрации, используется в сельском хозяйстве как удобрение. При недостаточной концентрации вода из накопителя возвращается на пооторную очистку воздуха, а при повышенной концентрации - разбавляется водой до требуемой концентрации. Простота конструкции и недефицитность материала устройства позволяет его изготовление заводскими мастерскими, а его внедрение обеспечит исключение попадания вредных паров аммиака в окружающую среду с их использованием в сельском хозяйстве, сэкономит часть электроресурсов, а также локализует возможный аварийный выброс паров аммиака в окружающую среду. Все эти преимущества создадут соответствующий положительный эффект. 12845 к om насоса к накопителю^ nome5u{pe/i.i£_ Фиг. Л-Л 7 BudS 1 О о О о О о О о О О о о О о О О о о < * о О \ о О о О о О о О о О О о ^ О о О О О О о о о о о ^ О о О оо о О о О о Фиг. 3 Коректор, О. Кравцова Техред М.Моргентал Упорядник Замовлення 4086 Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
