Армований сталебетонний елемент

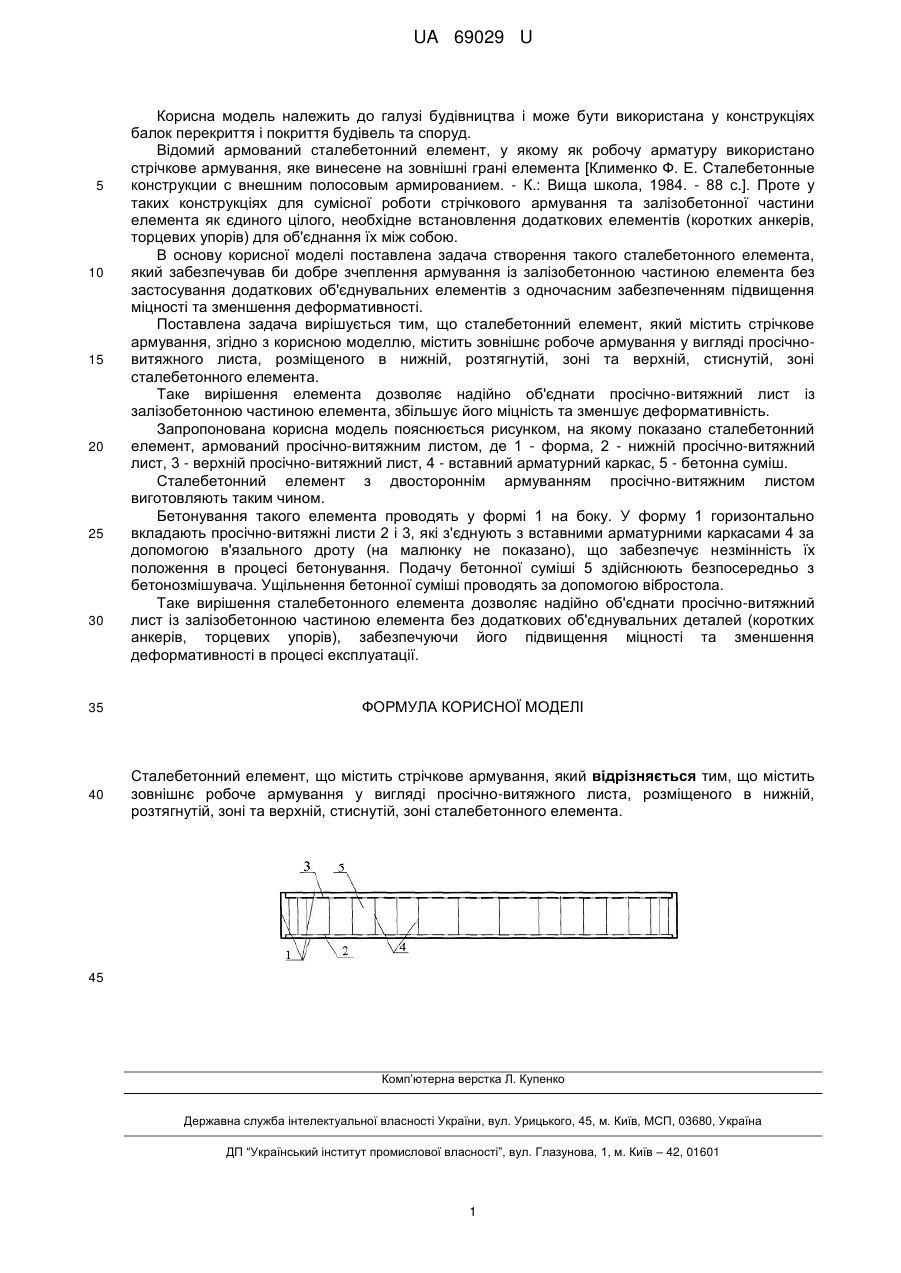

Реферат: Сталебетонний елемент містить зовнішнє стрічкове армування у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні та верхній, стиснутій, зоні сталебетонного елемента. UA 69029 U (54) АРМОВАНИЙ СТАЛЕБЕТОННИЙ ЕЛЕМЕНТ UA 69029 U UA 69029 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, яке винесене на зовнішні грані елемента [Клименко Ф. Е. Сталебетонные конструкции с внешним полосовым армированием. - К.: Вища школа, 1984. - 88 с.]. Проте у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини елемента як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів) для об'єднання їх між собою. В основу корисної моделі поставлена задача створення такого сталебетонного елемента, який забезпечував би добре зчеплення армування із залізобетонною частиною елемента без застосування додаткових об'єднувальних елементів з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що сталебетонний елемент, який містить стрічкове армування, згідно з корисною моделлю, містить зовнішнє робоче армування у вигляді просічновитяжного листа, розміщеного в нижній, розтягнутій, зоні та верхній, стиснутій, зоні сталебетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжний лист із залізобетонною частиною елемента, збільшує його міцність та зменшує деформативність. Запропонована корисна модель пояснюється рисунком, на якому показано сталебетонний елемент, армований просічно-витяжним листом, де 1 - форма, 2 - нижній просічно-витяжний лист, 3 - верхній просічно-витяжний лист, 4 - вставний арматурний каркас, 5 - бетонна суміш. Сталебетонний елемент з двостороннім армуванням просічно-витяжним листом виготовляють таким чином. Бетонування такого елемента проводять у формі 1 на боку. У форму 1 горизонтально вкладають просічно-витяжні листи 2 і 3, які з'єднують з вставними арматурними каркасами 4 за допомогою в'язального дроту (на малюнку не показано), що забезпечує незмінність їх положення в процесі бетонування. Подачу бетонної суміші 5 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять за допомогою вібростола. Таке вирішення сталебетонного елемента дозволяє надійно об'єднати просічно-витяжний лист із залізобетонною частиною елемента без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), забезпечуючи його підвищення міцності та зменшення деформативності в процесі експлуатації. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Сталебетонний елемент, що містить стрічкове армування, який відрізняється тим, що містить зовнішнє робоче армування у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні та верхній, стиснутій, зоні сталебетонного елемента. 45 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
