Фреза для формування кісткового обпилу

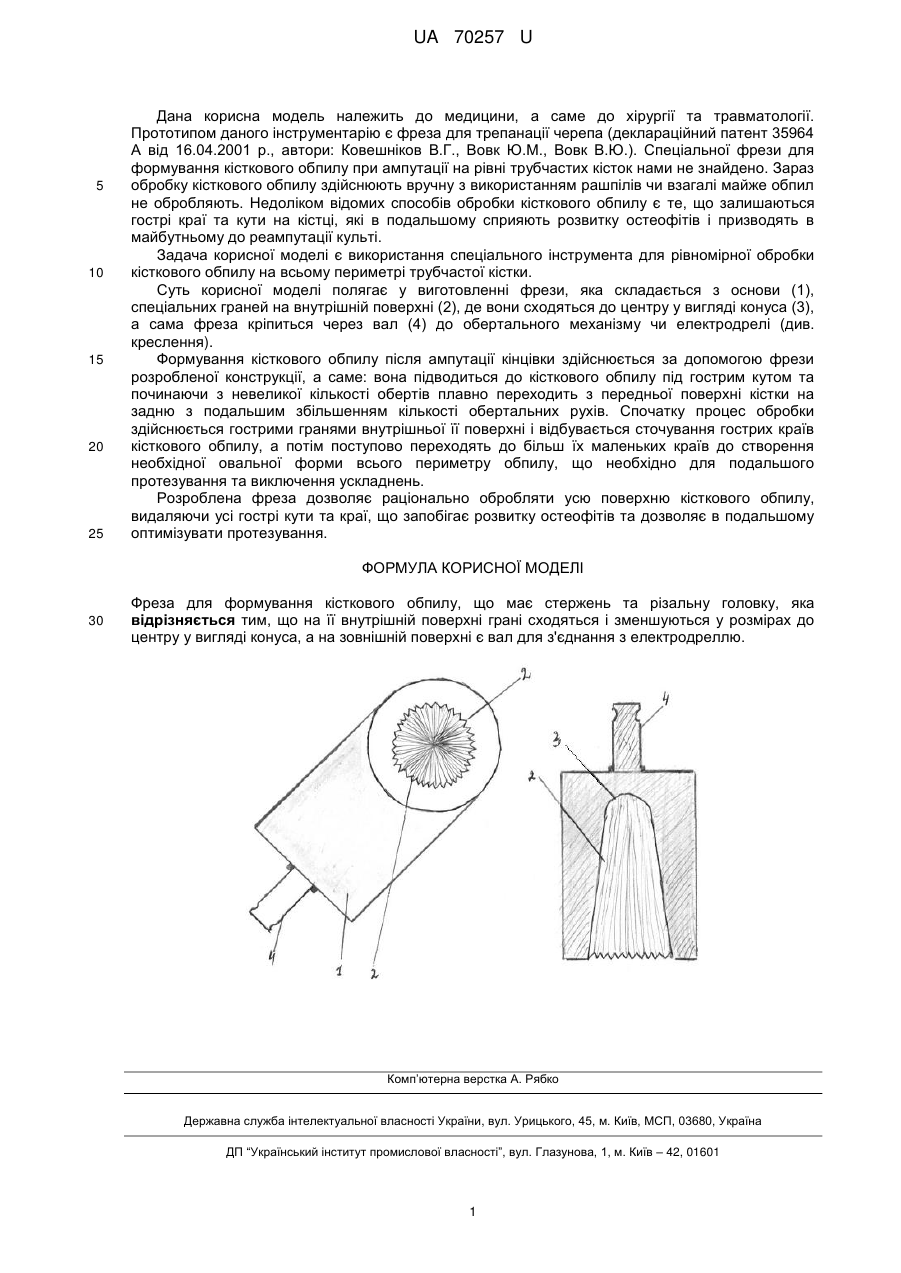

Реферат: Фреза для формування кісткового обпилу має стержень та різальну головку. На її внутрішній поверхні грані сходяться і зменшуються у розмірах до центру у вигляді конуса, а на зовнішній поверхні є вал для з'єднання з електродреллю. UA 70257 U (12) UA 70257 U UA 70257 U 5 10 15 20 25 Дана корисна модель належить до медицини, а саме до хірургії та травматології. Прототипом даного інструментарію є фреза для трепанації черепа (деклараційний патент 35964 А від 16.04.2001 р., автори: Ковешніков В.Г., Вовк Ю.М., Вовк В.Ю.). Спеціальної фрези для формування кісткового обпилу при ампутації на рівні трубчастих кісток нами не знайдено. Зараз обробку кісткового обпилу здійснюють вручну з використанням рашпілів чи взагалі майже обпил не обробляють. Недоліком відомих способів обробки кісткового обпилу є те, що залишаються гострі краї та кути на кістці, які в подальшому сприяють розвитку остеофітів і призводять в майбутньому до реампутації культі. Задача корисної моделі є використання спеціального інструмента для рівномірної обробки кісткового обпилу на всьому периметрі трубчастої кістки. Суть корисної моделі полягає у виготовленні фрези, яка складається з основи (1), спеціальних граней на внутрішній поверхні (2), де вони сходяться до центру у вигляді конуса (3), а сама фреза кріпиться через вал (4) до обертального механізму чи електродрелі (див. креслення). Формування кісткового обпилу після ампутації кінцівки здійснюється за допомогою фрези розробленої конструкції, а саме: вона підводиться до кісткового обпилу під гострим кутом та починаючи з невеликої кількості обертів плавно переходить з передньої поверхні кістки на задню з подальшим збільшенням кількості обертальних рухів. Спочатку процес обробки здійснюється гострими гранями внутрішньої її поверхні і відбувається сточування гострих країв кісткового обпилу, а потім поступово переходять до більш їх маленьких країв до створення необхідної овальної форми всього периметру обпилу, що необхідно для подальшого протезування та виключення ускладнень. Розроблена фреза дозволяє раціонально обробляти усю поверхню кісткового обпилу, видаляючи усі гострі кути та краї, що запобігає розвитку остеофітів та дозволяє в подальшому оптимізувати протезування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Фреза для формування кісткового обпилу, що має стержень та різальну головку, яка відрізняється тим, що на її внутрішній поверхні грані сходяться і зменшуються у розмірах до центру у вигляді конуса, а на зовнішній поверхні є вал для з'єднання з електродреллю. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
