Кліщовий захват захоплювальної балки

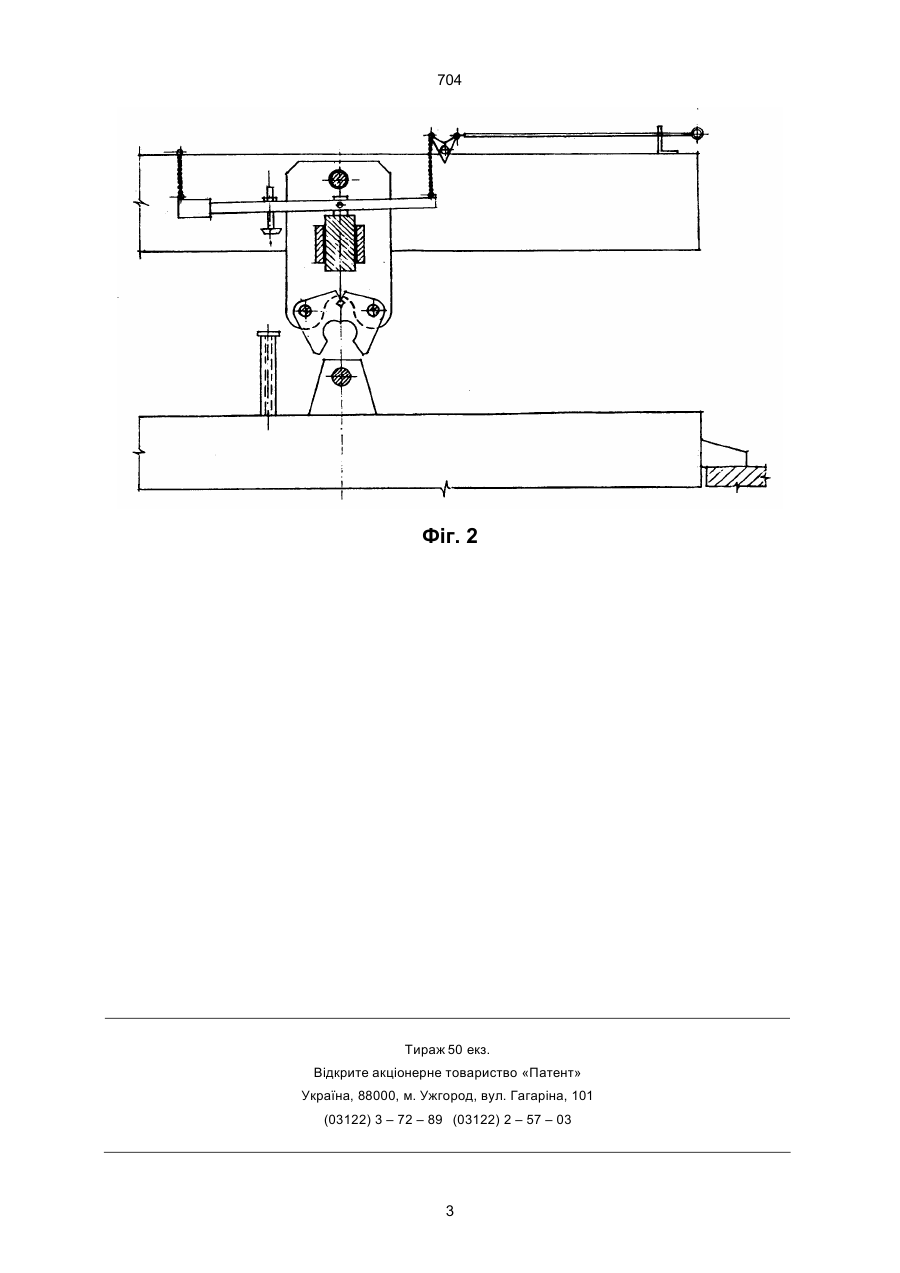

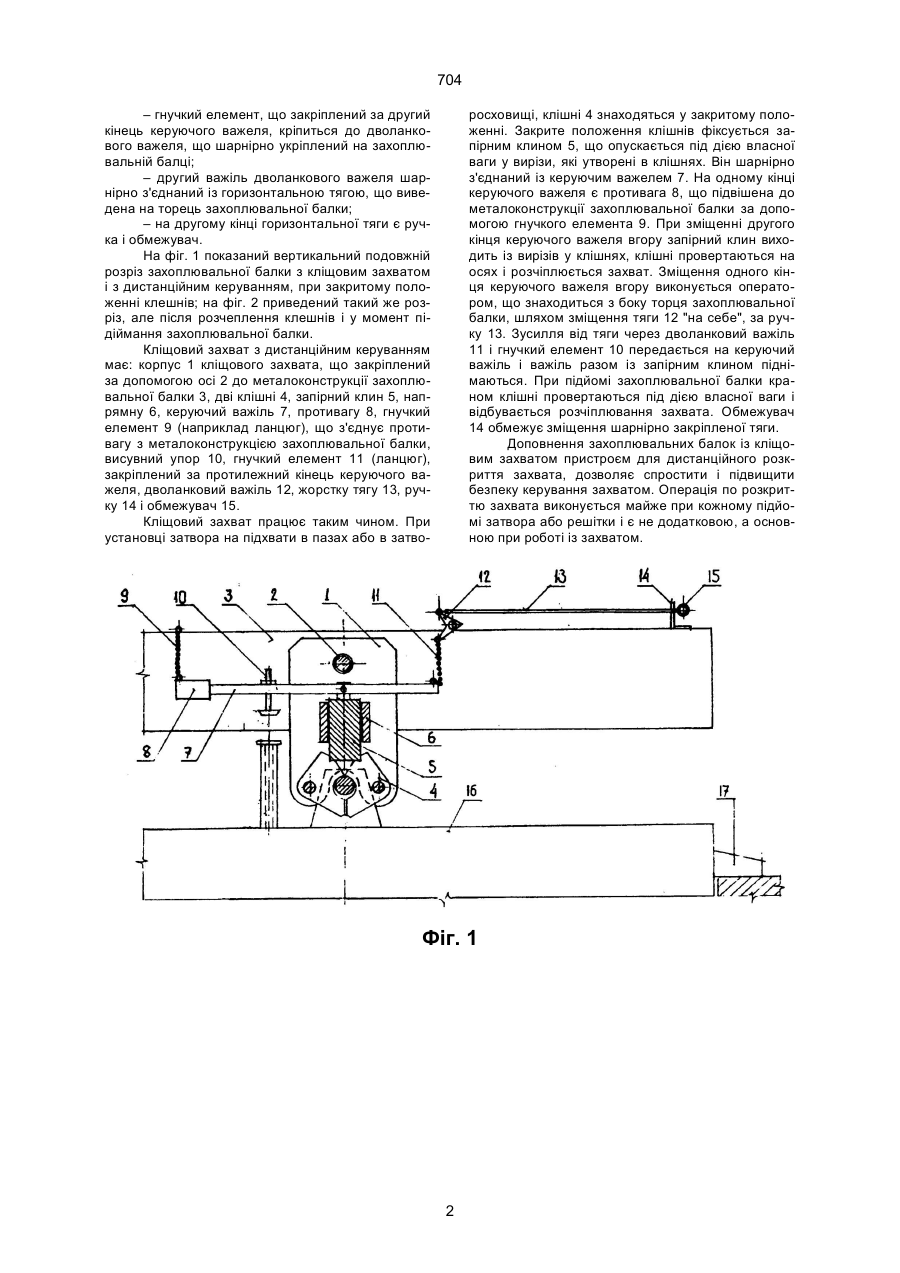

Клiщовий захват захоплювальної балки, що мiстить корпус iз симетрично встановленими в ньому на осях клiшнями i запiрним клином, керуючий важiль, що розмiщений мiж напрямними,i шар нiрно з'єднаний iз запiрним клином, противагу, що жорстко закрiплена на одному кiнцi керуючого важеля i пiдвiшена на гнучкому елементi до захоплювальної балки, мiж противагою i запiрним клином установлений висувний упор, а на другому кiнцi керуючого важеля закрiплений гнучкий елемент, вiльно пiдвiшений до захоплювальної балки, який вiдрiзняється тим, що гнучкий елемент, що закрiплений за другий кiнець керуючого важеля, крiпиться до дволанкового важеля, шарнiрно укрiпленого на захоплювальнiй балцi, другий важiль дволанкового важеля шарнiрно з'єднаний iз горизонтальною тягою, що виведена на торець захоплювальної балки, а на другому кiнцi горизонтальної тяги є ручка i обмежувач. (13) 704 (11) UA захоплювальнiй балцi до мiсця крiплення гнучкого елемента. В основу корисної моделi поставлена задача, шляхом удосконалення конструкцiї, за рахунок обладнання її дистанцiйним керуванням, пiдвищити зручнiсть i безпеку обслуговування захоплювальної балки. Поставлена задача вирiшується за рахунок того, що в клiщовому захватi захоплювальної балки, що мiстить корпус iз симетрично встановленими в ньому на осях клешнями i запiрним клином, керуючий важiль, що розмiщений мiж напрямними i шарнiрно з'єднаний iз запiрним клином, противагу, що жорстко закрiплена на одному кiнцi керуючого важеля i пiдвiшена на гнучкому елементi до захоплювальної балки, мiж противагою i запiрним клином установлений висувний упор, а на другому кiнцi керуючого важеля закрiплений гнучкий елемент, вiльно пiдвiшений до захоплювальної балки, цей же гнучкий елемент, що закрiплений за другий кiнець керуючого важеля, крiпиться до дволанкового важеля, що шарнiрно укрiплений на захоплювальнiй балцi, другий важiль дволанкового важеля шарнiрно з'єднаний iз горизонтальною тягою, що виведена на торець захоплювальної балки, а на другому кiнцi горизонтальної тяги є ручка i обмежувач. У порiвняннi з найбiльше близьким аналогiчним рiшенням заявлений пристрiй має такi вiдмiтнi ознаки: (19) Корисна модель вiдноситься до галузi гiдротехнiки, як-от, до механiчного обладнання, а саме до навiсного устаткування кранiв, що обслуговують затвори i решiтки гiдротехнiчних споруд. Вiдомий клiщовий захват захоплювальної балки, що мiстить корпус iз симетрично встановленими в ньому на осях клешнями i запiрним клином, керуючий важiль, що розмiщений мiж напрямними i шарнiрно з'єднаний iз запiрним клином, на одному кiнцi керуючого важеля жорстко закрiплена противага, що пiдвiшена на гнучкому елементi до захоплювальної балки, мiж противагою i запiрним клином установлений висувний упор, а на другому кiнцi керуючого важеля закрiплений гнучкий елемент, що вiльно пiдвiшений до захоплювальної балки (а.с. СРСР № 541770, B 66 C 1/66). За допомогою цiєї конструкцiї забезпечується захват затворiв або решiток пiд водою i їхнiй пiдйом, а також опускання i розчiплювання захвата пiсля посадження затвора на порiг. Розчiплювання захвата вiдбувається за рахунок взаємодiї висувного упора зi штангою, що установлена на затворi, i яка висувається в момент посадження затвора на порiг. Проте, при установцi затвора на пiдхвати в пазах або в затворосховищi, штанга затвора знаходиться в нижньому положеннi (за рахунок власної ваги), i не може здiйснюватися автоматичне розчiплювання. У цьому випадку оператор висмикує клин, потягнувши за гнучкий елемент. Для виконання цiєї операцiї оператор повинен пройти по U _______________________ 704 – гнучкий елемент, що закрiплений за другий кiнець керуючого важеля, крiпиться до дволанкового важеля, що шарнiрно укрiплений на захоплювальнiй балцi; – другий важiль дволанкового важеля шарнiрно з'єднаний iз горизонтальною тягою, що виведена на торець захоплювальної балки; – на другому кiнцi горизонтальної тяги є ручка i обмежувач. На фiг. 1 показаний вертикальний подовжнiй розрiз захоплювальної балки з клiщовим захватом i з дистанцiйним керуванням, при закритому положеннi клешнiв; на фiг. 2 приведений такий же розрiз, але пiсля розчеплення клешнiв i у момент пiдiймання захоплювальної балки. Клiщовий захват з дистанцiйним керуванням має: корпус 1 клiщового захвата, що закрiплений за допомогою осi 2 до металоконструкцiї захоплювальної балки 3, двi клiшнi 4, запiрний клин 5, напрямну 6, керуючий важiль 7, противагу 8, гнучкий елемент 9 (наприклад ланцюг), що з'єднує противагу з металоконструкцiєю захоплювальної балки, висувний упор 10, гнучкий елемент 11 (ланцюг), закрiплений за протилежний кiнець керуючого важеля, дволанковий важiль 12, жорстку тягу 13, ручку 14 i обмежувач 15. Клiщовий захват працює таким чином. При установцi затвора на пiдхвати в пазах або в затво росховищi, клiшнi 4 знаходяться у закритому положеннi. Закрите положення клiшнiв фiксується запiрним клином 5, що опускається пiд дiєю власної ваги у вирiзи, якi утворенi в клiшнях. Вiн шарнiрно з'єднаний iз керуючим важелем 7. На одному кiнцi керуючого важеля є противага 8, що пiдвiшена до металоконструкцiї захоплювальної балки за допомогою гнучкого елемента 9. При змiщеннi другого кiнця керуючого важеля вгору запiрний клин виходить iз вирiзiв у клiшнях, клiшнi провертаються на осях i розчiплюється захват. Змiщення одного кiнця керуючого важеля вгору виконується оператором, що знаходиться з боку торця захоплювальної балки, шляхом змiщення тяги 12 "на себе", за ручку 13. Зусилля вiд тяги через дволанковий важiль 11 i гнучкий елемент 10 передається на керуючий важiль i важiль разом iз запiрним клином пiднiмаються. При пiдйомi захоплювальної балки краном клiшнi провертаються пiд дiєю власної ваги i вiдбувається розчiплювання захвата. Обмежувач 14 обмежує змiщення шарнiрно закрiпленої тяги. Доповнення захоплювальних балок iз клiщовим захватом пристроєм для дистанцiйного розкриття захвата, дозволяє спростити i пiдвищити безпеку керування захватом. Операцiя по розкриттю захвата виконується майже при кожному пiдйомi затвора або решiтки i є не додатковою, а основною при роботi iз захватом. Фіг. 1 2 704 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
