Пристрій для вимірювання довжини та швидкості руху виробів

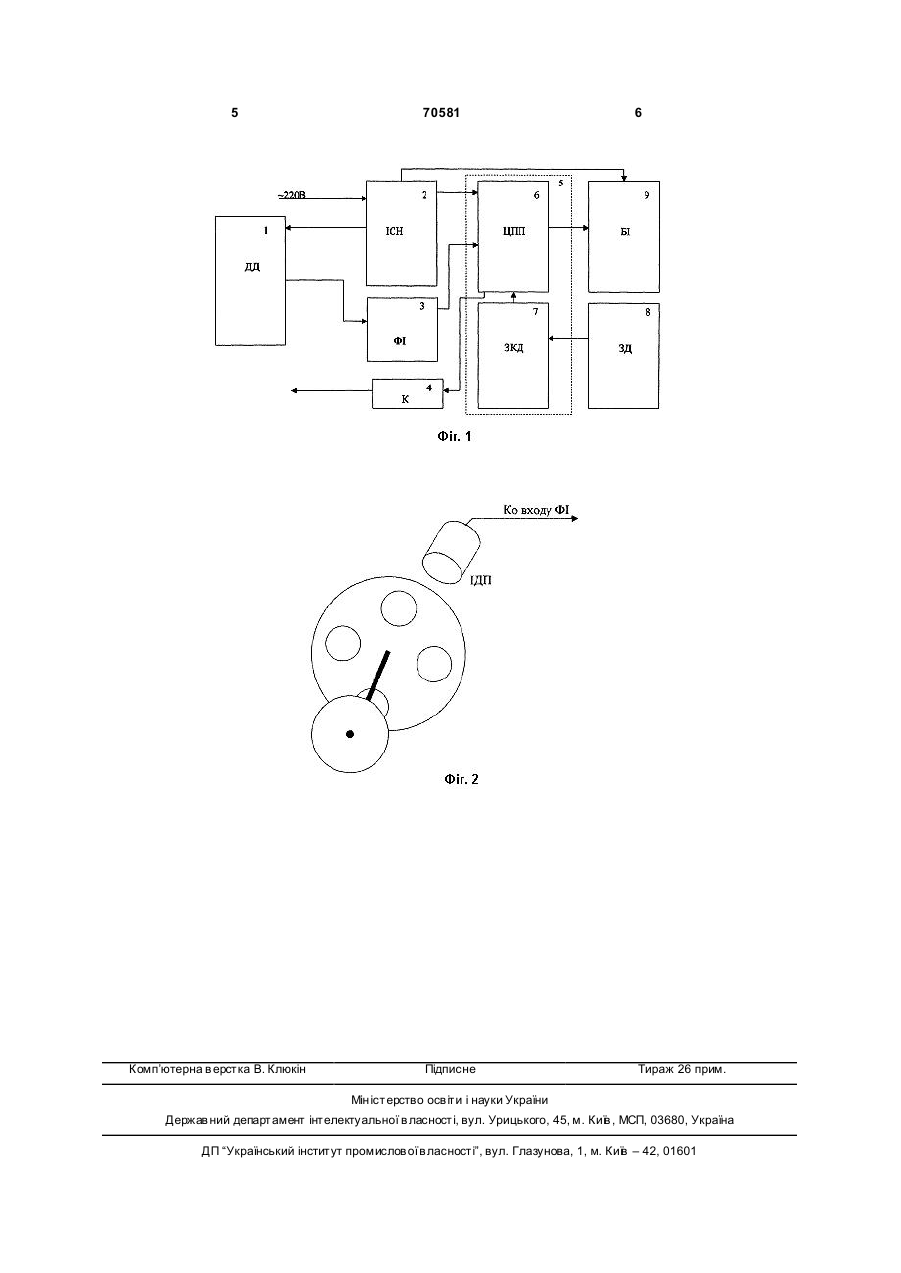

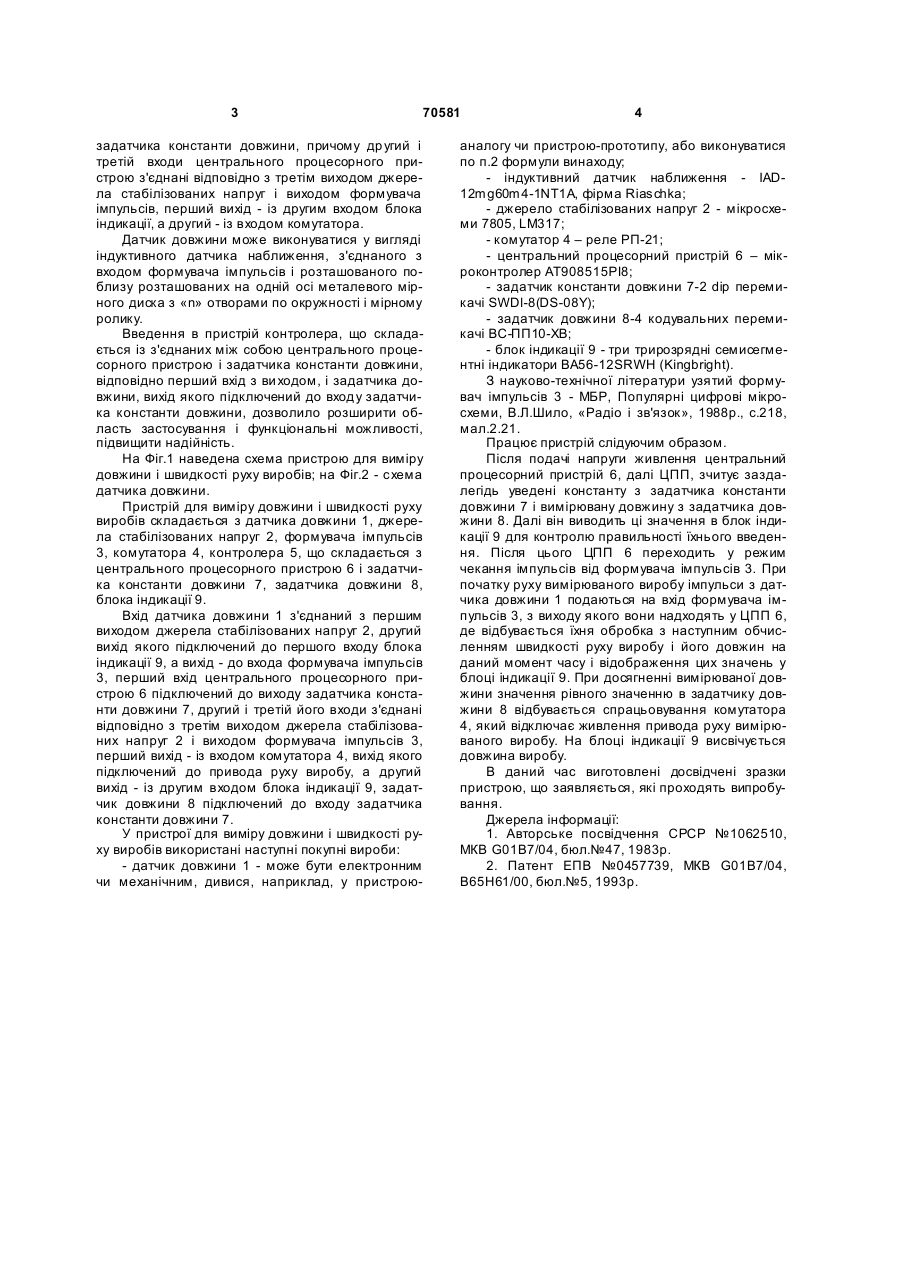

1. Пристрій для вимірювання довжини і швидкості руху виробів, який містить датчик довжини, з'єднаний входом з першим виходом джерела стабілізованих напруг, др угий ви хід якого підключений до першого входу блока індикації, а виходом - із входом формувача імпульсів, комутатор, вихід якого приєднаний до приводу руху виробу, який відрізняє ться тим, що в нього введені контролер, який складається із з'єднаних між собою центрального процесорного пристрою і задатчика константи довжини, відповідно перший вхід з виходом, і задатчик довжини, вихід якого підключений до входу задатчика константи довжини, причому другий і третій входи центрального процесорного пристрою з'єднані відповідно з третім виходом джерела стабілізованих напруг і виходом формувача імпульсів, перший вихід - із другим входом блока індикації, а другий - із входом комутатора. 2. Пристрій за п. 1, який відрізняється тим, що датчик довжини виконаний у вигляді індуктивного датчика наближення, з'єднаного з входом формувача імпульсів і розташованого поблизу розташованих на одній осі металевого мірного диска з n отворами по окружності і мірного ролика. UA (21) 20031211396 (22) 11.12.2003 (24) 25.07.2007 (46) 25.07.2007, Бюл. №11, 2007р. (72) Маслак Віктор Миколайович, Баранов Юрій В'ячеславович, Бондар Анатолій Юрьйович, Лютов Ігор Валерійович (73) ДЕРЖАВНЕ ОБЛ АСНЕ КОМУН АЛЬНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКОБЛВОДОКАНАЛ" (56) Шило В.Л., Популярные цифровые микросхемы. Справочник. - М.: Радио и связь., 1987 SU 1062510, G01B7/04, 23.12.1983 EP 0457739, G01B7/04, B65H61/00, 21.11.1991 DE 3131521, G01D5/22, G01B7/02, 03.03.1983 DE 3235033, G01D5/20, G01B7/02, 22.03.1984 UA 2172, G01P3/68, 15.12.2003 SU 160834, G01B7/00, 26.11.1964 SU 1052845, G01B7/04, 07.11.1983 JP 61114116, G01B15/00, 15/04, 31.05.1986 JP 2054105, G01B21/02, 23.02.1990 JP 6201330, G01B11/02, 19.07.1994 JP 9062982, H04N7/18, G06T1/00, 9/20, 07.03.1997 JP 2001108409, G01B11/00, 20.04.2001 US 20030151402, G01B7/14, 7/30, 14.08.2003 C2 2 (19) 1 3 70581 задатчика константи довжини, причому др угий і третій входи центрального процесорного пристрою з'єднані відповідно з третім виходом джерела стабілізованих напруг і виходом формувача імпульсів, перший вихід - із другим входом блока індикації, а другий - із входом комутатора. Датчик довжини може виконуватися у вигляді індуктивного датчика наближення, з'єднаного з входом формувача імпульсів і розташованого поблизу розташованих на одній осі металевого мірного диска з «n» отворами по окружності і мірному ролику. Введення в пристрій контролера, що складається із з'єднаних між собою центрального процесорного пристрою і задатчика константи довжини, відповідно перший вхід з ви ходом, і задатчика довжини, вихід якого підключений до входу задатчика константи довжини, дозволило розширити область застосування і функціональні можливості, підвищити надійність. На Фіг.1 наведена схема пристрою для виміру довжини і швидкості руху виробів; на Фіг.2 - схема датчика довжини. Пристрій для виміру довжини і швидкості руху виробів складається з датчика довжини 1, джерела стабілізованих напруг 2, формувача імпульсів 3, комутатора 4, контролера 5, що складається з центрального процесорного пристрою 6 і задатчика константи довжини 7, задатчика довжини 8, блока індикації 9. Вхід датчика довжини 1 з'єднаний з першим виходом джерела стабілізованих напруг 2, другий вихід якого підключений до першого входу блока індикації 9, а вихід - до входа формувача імпульсів 3, перший вхід центрального процесорного пристрою 6 підключений до виходу задатчика константи довжини 7, другий і третій його входи з'єднані відповідно з третім виходом джерела стабілізованих напруг 2 і виходом формувача імпульсів 3, перший вихід - із входом комутатора 4, вихід якого підключений до привода руху виробу, а другий вихід - із другим входом блока індикації 9, задатчик довжини 8 підключений до входу задатчика константи довжини 7. У пристрої для виміру довжини і швидкості руху виробів використані наступні покупні вироби: - датчик довжини 1 - може бути електронним чи механічним, дивися, наприклад, у пристрою 4 аналогу чи пристрою-прототипу, або виконуватися по п.2 формули винаходу; - індуктивний датчик наближення - IAD12mg60m4-1NT1A, фірма Riaschka; - джерело стабілізованих напруг 2 - мікросхеми 7805, LM317; - комутатор 4 – реле РП-21; - центральний процесорний пристрій 6 – мікроконтролер АТ908515РІ8; - задатчик константи довжини 7-2 dip перемикачі SWDl-8(DS-08Y); - задатчик довжини 8-4 кодувальних перемикачі ВС-ПП10-ХВ; - блок індикації 9 - три трирозрядні семисегментні індикатори BA56-12SRWH (Kingbright). З науково-технічної літератури узятий формувач імпульсів 3 - МБР, Популярні цифрові мікросхеми, В.Л.Шило, «Радіо і зв'язок», 1988р., с.218, мал.2.21. Працює пристрій слідуючим образом. Після подачі напруги живлення центральний процесорний пристрій 6, далі ЦПП, зчитує заздалегідь уведені константу з задатчика константи довжини 7 і вимірювану довжину з задатчика довжини 8. Далі він виводить ці значення в блок індикації 9 для контролю правильності їхнього введення. Після цього ЦПП 6 переходить у режим чекання імпульсів від формувача імпульсів 3. При початку руху вимірюваного виробу імпульси з датчика довжини 1 подаються на вхід формувача імпульсів 3, з виходу якого вони надходять у ЦПП 6, де відбувається їхня обробка з наступним обчисленням швидкості руху виробу і його довжин на даний момент часу і відображення цих значень у блоці індикації 9. При досягненні вимірюваної довжини значення рівного значенню в задатчику довжини 8 відбувається спрацьовування комутатора 4, який відключає живлення привода руху вимірюваного виробу. На блоці індикації 9 висвічується довжина виробу. В даний час виготовлені досвідчені зразки пристрою, що заявляється, які проходять випробування. Джерела інформації: 1. Авторське посвідчення СРСР №1062510, МКВ G01B7/04, бюл.№47, 1983р. 2. Патент ЕПВ №0457739, МКВ G01B7/04, В65Н61/00, бюл.№5, 1993р. 5 Комп’ютерна в ерстка В. Клюкін 70581 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
