Електронно-оптична система для кінескопів

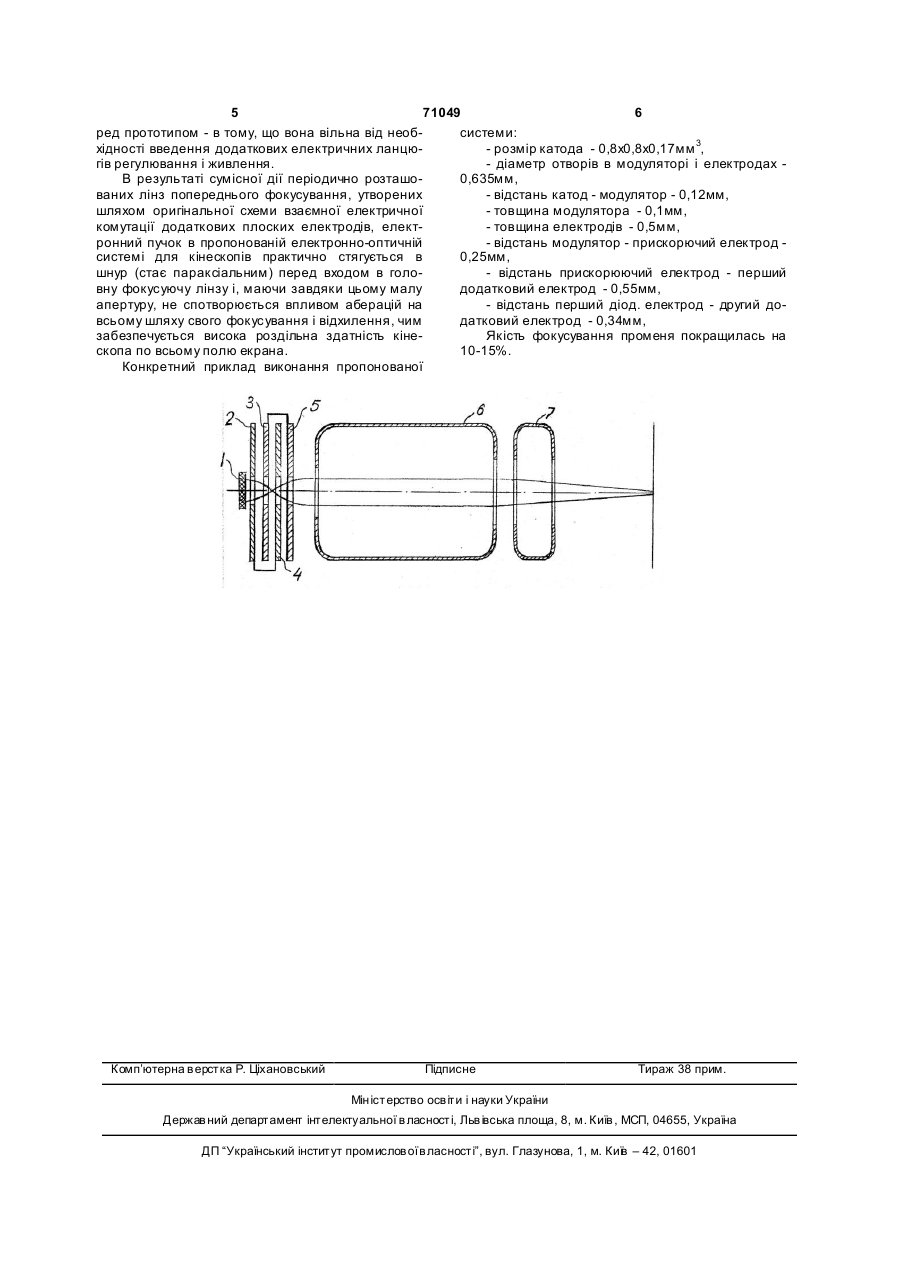

Електронно-оптична система для кінескопів, що містить катод, модулятор, плоский прискорюючий електрод, фокусуючий електрод, анод та встановлені між прискорюючим і фокусуючим електродами два додаткових плоских електроди, один з яких, а саме той, що розміщений ближче до фокусуючого електрода, електрично з'єднаний з прискорюючим електродом, який відрізняється тим, що другий додатковий плоский електрод, а саме той, що розміщений ближче до прискорюючого електрода, електрично з'єднаний з модулятором. (19) (21) 2002075694 (22) 10.07.2002 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Осауленко Микола Федорович, Шутовський Владіслав Володимирович, Твердохліб Сергій Васильович, Забарскас Вітаутас , LT, Валєйка Антанас , LT, Батайтіс Віргініус , LT (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "НІКОС-ЕКО" (56) SU575965, 15.12.1983 EP0517351,09.12.1992 RU2087987,20.08.1997 3 71049 4 рюючим електродом, утворюється додаткова одицією метою проаналізуємо конкретний приклад нична лінза попереднього фокусування за допомовиконання електронно-оптичної системи, що заявгою електродів 3, 4 і 5, оптичну силу якої, згідно ляється (див. креслення). Пропонована для патенпрототипу, передбачається регулювати зміною тування електронно-оптична система містить попотенціалу на її центральному електроді 4 - перслідовно розташовані катод 1, модулятор 2, пришому з додатково встановлених плоских електроскорюючий електрод 3, перший додатковий плосдів. Введення додаткового елементу регулювання кий електрод 4, другий додатковий плоский електрежимами кінескопа неприйнятно для класичних род 5, фокусуючий електрод 6 та анод 7, причому, схем живлення сучасних серійних кінескопів і відперший додатковий електрод 4, розміщений ближпрацьованих схем телевізорів, бо потребує ввече до прискорюючого електрода 3, електрично дення додаткових вивідних штирків на цоколі кінез'єднаний з модулятором 2, а другий додатковий скопа і додаткового блоку живлення, що регулюелектрод 5, розміщений ближче до фокусуючого ється, в схемі телевізора. Друга лінза попередньоелектрода 6, електрично з'єднаний з прискорююго фокусування, утворена електродами 5 і 6, нічим чим електродом 3. не відрізняється від електронно-оптичних схем Перша лінза попереднього фокусування утвоаналога в зоні прискорюючий електрод - фокусуюрюється робочою поверхнею катода 1, модуляточий електрод і, отже, не є новим елементом схером 2 і прискорюючим електродом 3. Фактично це ми, що розглядається. - імерсійний об'єктив, що утворює кросовер (найВ тетродному режимі, коли додатковий електменший переріз пучка), який локалізується в райород 4 підключений всередині системи до фокусуні прискорюючого електрода 3. Кут розходження ючого електрода 6, одинична лінза, утворена елепучка з кросовера в відомих електронно-оптичних ктродами 4, 5 і 6, має розсіювальні властивості системах, що використовуються для кінескопів, через те, що її центральний електрод 5 має електдостатньо великий (якраз це є причиною небажаричний потенціал, нижчий за потенціал бокових ного розширення апертури пучка при його вході в електродів 4, 6 і, в зв'язку з цим, не вирішує проголовну фокусуючу лінзу) через те, що, як правиблеми попереднього фокусування електронного ло, імерсійні об'єктиви виконують короткофокуспроменя. Імерсійна ж лінза, утворена в цьому реними, тобто, сильними для одержання малого діажимі електродами 3 і 4, перебуваючими під потенметра кросовера, потрібного для забезпечення ціалами відповідно прискорюючого і фокусуючого високої роздільної здатності кінескопа. Таким чиелектродів, нічим не відрізняється від стандартноном, при всіх перевагах, перша лінза електронного те хнічного рішення аналога і, отже, не є додатоптичної системи сама по собі не вирішує завданковим елементом попереднього фокусування проня забезпечення параксіальності пучка. Друга лінменя. за попереднього фокусування утворюється в проВ основу запропонованого винаходу покладепонованому винаході модулятором 2, прискорююне завдання створення такої електронно-оптичної чим електродом 3 і першим додатковим плоским системи кольорового кінескопа, яка дасть можлиелектродом 4, з'єднаним електрично з модулятовість забезпечити високу роздільну здатність зором 2. Ця лінза має розсію вальні властивості, але браження на екрані при високих робочих значенте, що вона фактично утворена тими ж електронях струму променів, які вимагаються для сучасдами, що й попередньо розташована сильна імерних широкоформатних кінескопів. сійна лінза (електроди 2 і 3 у них спільні), і зони дій Поставлене завдання вирішується тим, що в цих лінз частково перекриваються, розсіювальна електронно-оптичній системі для кінескопів, що здатність вказаної лінзи, накладаючись на збирамістить катод, модулятор, плоский прискорюючий льну дію сильної імерсійної лінзи, частково компеелектрод, фокусуючий електрод, анод та встановнсує останню. Це позитивно впливає на кут розхолені між прискорюючим і фокусуючим електродадження пучка з кросовера, зменшуючи його безпоми два додаткових плоских електрода, один з середньо в зоні виходу з кросовера, що не дає яких, а саме той, що розміщений ближче до фокуможливості розійтися електронному пучку на шлясуючого електрода, електрично з'єднаний з приху до головної фокусуючої лінзи. У розглянутій скорюючим електродом, згідно до винаходу, друвзаємодії перших двох лінз попереднього фокусугий додатковий плоский електрод, а саме той, що вання полягає перша перевага пропонованої елекрозміщений ближче до прискорюючого електрода, тронно-оптичної системи перед прототипом. електрично з'єднаний з модулятором. Далі на пучок діє достатньо сильна збиральна По суті, завдяки запропонованому розміщенню одинична лінза, утворена прискорюючим електроі внутрішній взаємокомутації, додаткових плоских дом 3, першим додатковим плоским електродом 4, електродів, в електронно-оптичній системі, що електрично з'єднаним з модулятором 2, і другим заявляється, в проміжку катод - фокусуючий елекдодатковим плоским електродом 5, електрично трод утворюються три послідовно розташованих з'єднаним з прискорюючим електродом 3. Таким електронних лінзи попереднього фокусування чином, пучок електронів, не встигаючи скількипроменя, спільна дія яких забезпечує зменшення небудь суттєво розійтись (третя лінза безпосередапертури пучка при проходженні його через голоньо слідує за другою лінзою попереднього фокусувну фокусуючу лінзу, утворену фокусуючим електвання), отримує додаткове стискання (компресію), родом і анодом. Зменшення апертури пучка, як стаючи параксіальним перед входом в головну відомо, збільшує його параксіальність і, отже, пофокусуючу лінзу. В цьому полягає друга перевага кращує умови фокусування. пропонованої електронно-оптичної системи перед Розглянемо склад і функції кожної з цих трьох відомою. електронних лінз попереднього фокусування. З Ще одна перевага пропонованої системи пе 5 71049 6 ред прототипом - в тому, що вона вільна від необсистеми: хідності введення додаткових електричних ланцю- розмір катода - 0,8x0,8x0,17мм 3, гів регулювання і живлення. - діаметр отворів в модуляторі і електродах В результаті сумісної дії періодично розташо0,635мм, ваних лінз попереднього фокусування, утворених - відстань катод - модулятор - 0,12мм, шляхом оригінальної схеми взаємної електричної - товщина модулятора - 0,1мм, комутації додаткових плоских електродів, елект- товщина електродів - 0,5мм, ронний пучок в пропонованій електронно-оптичній - відстань модулятор - прискорючий електрод системі для кінескопів практично стягується в 0,25мм, шнур (стає параксіальним) перед входом в голо- відстань прискорюючий електрод - перший вну фокусуючу лінзу і, маючи завдяки цьому малу додатковий електрод - 0,55мм, апертуру, не спотворюється впливом аберацій на - відстань перший діод. електрод - другий довсьому шляху свого фокусування і відхилення, чим датковий електрод - 0,34мм, забезпечується висока роздільна здатність кінеЯкість фокусування променя покращилась на скопа по всьому полю екрана. 10-15%. Конкретний приклад виконання пропонованої Комп’ютерна в ерстка Р. Ціхановський Підписне Тираж 38 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, Льв івська площа, 8, м. Київ , МСП, 04655, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
