Вихровий пиловловлювач

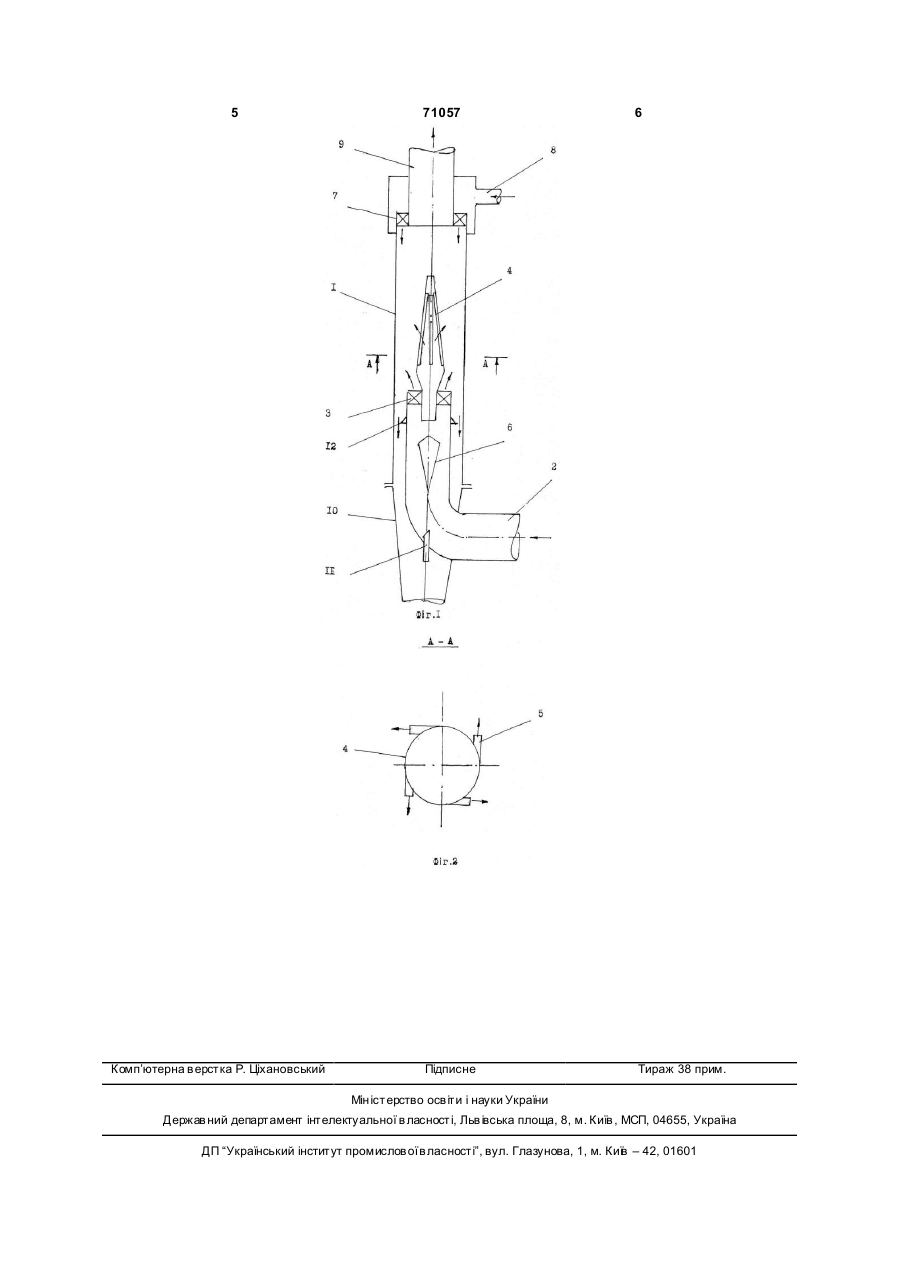

Вихровий пиловловлювач, що містить циліндричний корпус, у вер хній частині якого встановлено лопатковий завихрювач, а в нижній частині розміщено трубопровід подачі запиленого газу, який відрізняється тим, що у тр убопроводі подачі запиленого газу, перед лопатковим завихрювачем, встановлений профільований центральний обтічник, а у центральній частині вихідного перерізу трубопроводу подачі встановлений порожнистий направляючий конус з циліндричною нижньою частиною та із щілинними соплами на його бічній поверхні. (19) (21) 2002086574 (22) 07.08.2002 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Тимошенко Валерій Іванович, Книшенко Юрій Вікторович, Ляшенко Юрій Георгійович (73) ІНСТИТУТ ТЕХНІЧНОЇ МЕХАНІКИ Н АЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ І НАЦІОН АЛЬНОГО КОСМІЧНОГО АГЕНТСТВА УКРАЇНИ (56) SU A 668716 25.06.79 SU A1 1766524 07.10.92 RU C1 2096070 20.11.97 3 71057 4 тини робочої ділянки вихрового пиловловлювача, частини порожнини циліндричного корпусу, а з що призводить до збільшення ефективності очистцентральної частини трубопроводу подачі слабко ки газів вихровим пиловловлювачем. запилений газ надходить через внутрішню порожПоставлена задача вирішується тим, що у винину направляючого конусу 4 і щілинні сопла 5 до хровому пиловловлювачу, що містить циліндричцентральної частини робочого каналу пиловловний корпус, в верхній частини якого встановлено лювача. лопатковий (сопловий) завихрювач для подачі Проходячи через лопатковий завихрювач 3 вторинного газового потоку, а нижній частини якоконцентрований пиловий потік закручується і при го розміщено трубопровід подачі запиленого газу, натіканні на нижню частину направляючого конусу на виході з якого встановлено лопатковий завих4 з ділянкою зворотною конусності відкидається до рювач з обтічником перемінного перетину, згідно стінки циліндричного корпусу 1. Під дією відцентвинаходу у тр убопроводі подачі запиленого газу рових сил пил концентрується в периферійних перед лопатковим завихрювачем встановлено шарах основного потоку і вторинним потоком газу, профільований центральний обтічник, а у центращо подається через лопатковий завихрювач 7, льній частині вихідного перетину трубопроводу уноситься до бункеру 10. подачі встановлено полий направляючий конус з У значній мірі очищений потік з центральної циліндричною нижньою частиною та із щілинними частини трубопроводу подачі проходить через соплами у бічній поверхні. внутрішню порожнину направляючого конуса 4 і Суть припущеного винаходу пояснюється кренадходить через щілинні сопла 5 до центральної сленням, де на фіг.1 показано загальний вид призони робочої ділянки пиловловлювача. Внаслідок строю, на фіг.2 - перетин А-А фіг.1. тангенціального розташування щілинних сопел 5 Вихровий пиловловлювач складається з циліповітря закручується в тому ж напрямку, що й осндричного корпуса 1, до нижньої частини якого новний потік. В міру просування даного потоку до підводиться трубопровід подачі 2, у вихідному певихідного трубопроводу, за рахунок відцентрових ретині якого встановлені лопатковий завихрювач 3 сил, відбувається радіальне переміщення часток і направляючий конус 4, у бічній поверхні якого пилу до стінок корпусу 1 у зону зворотної течії втовстановлені щілинні сопла 5. Для запобігання перинного потоку. Направляючий конус також стабіретіканню потоку в радіальному напрямку направлізує вихрову структур у в ядрі вертикального потоляючий конус має циліндричну нижню частину, що ку, запобігаючи створення зворотного осьового виступає над поверхнею лопаткового завихрювача вихр у. Частки пилу осідають у бункері 10, а повітря 3. Перед лопатковим завихрювачем 3 в трубопрочерез зрівняльну трубку 11 ежектується в трубоводі подачі встановлено профільований центрапровід подачі 2. Запобігання викидів пилу з бункельний обтічник 6. У верхній частині циліндричного ра 10 у робочу частину пиловловлювача забезпекорпуса пиловловлювача встановлено лопатковий чується підпірною шайбою 12. завихрювач 7, до якого підводиться вторинний Таким чином, перевагою винаходу є підвипотік повітря через трубопровід 8. У центральній щення ефективності очищення газів за рахунок частині вихідного перетину циліндричного корпусу попередньої переконцентрації запиленого потоку 1 встановлено вихідний трубопровід 9. перед його подачею в зону очищення, що дозвоДо нижньої частини корпуса 1 приєднано бунляє велику частину пилу направляти в оптимальну кер 10 для збору пилу, порожнину якого сполучено область вихрового потоку - його периферію з найзрівняльною трубкою 11 з проточною частиною більшим радіусом траєкторії руху часток. Тангентрубопроводу подачі. У кільцевому просторі між ціальний видув менш концентрованої частини поциліндричним корпусом пиловловлювача і трубодаваного потоку через щілинні сопла направляюпроводу подачі 2 встановлено підпірну шайбу 12. чого конуса також забезпечує оптимальні умови Пиловловлювач працює таким чином. для створення активної і стабільної вихрової струУ робочу частину циліндричного корпусу 1 по ктури в ядрі зони очищення. трубопроводу 2 подають запилене повітря. При Джерела інформації русі потоку через конфузорно-дифузорний канал 1. Старк С.Б. Газоочистные аппараты и устаміж трубопроводом 2 і обтічником 6 значна частиновки в металлургическом производстве. - М.: Мена твердих часток зміщується до периферії прохіталлургия, 1990, с.45, рис.4.10б. дного каналу. Внаслідок цього до робочої частини 2. А.с. 668716 СССР, МКИ В04С5/18. Вихревой пиловловлювача газ, що очищується, подається пылеуловитель / Р.Х. Мухутдинов, В.К. Маслов, по двох напрямках з різними ступенями запиленП.И. Корнилаев - №2443438/23-26, заявлено ня: більш концентрований пиловий потік подається 17.01.1977, опубл. в Б.И.,1979, №23. через лопатковий завихрювач 3 до периферійної 5 Комп’ютерна в ерстка Р. Ціхановський 71057 6 Підписне Тираж 38 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, Льв івська площа, 8, м. Київ , МСП, 04655, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
