Бетонна суміш

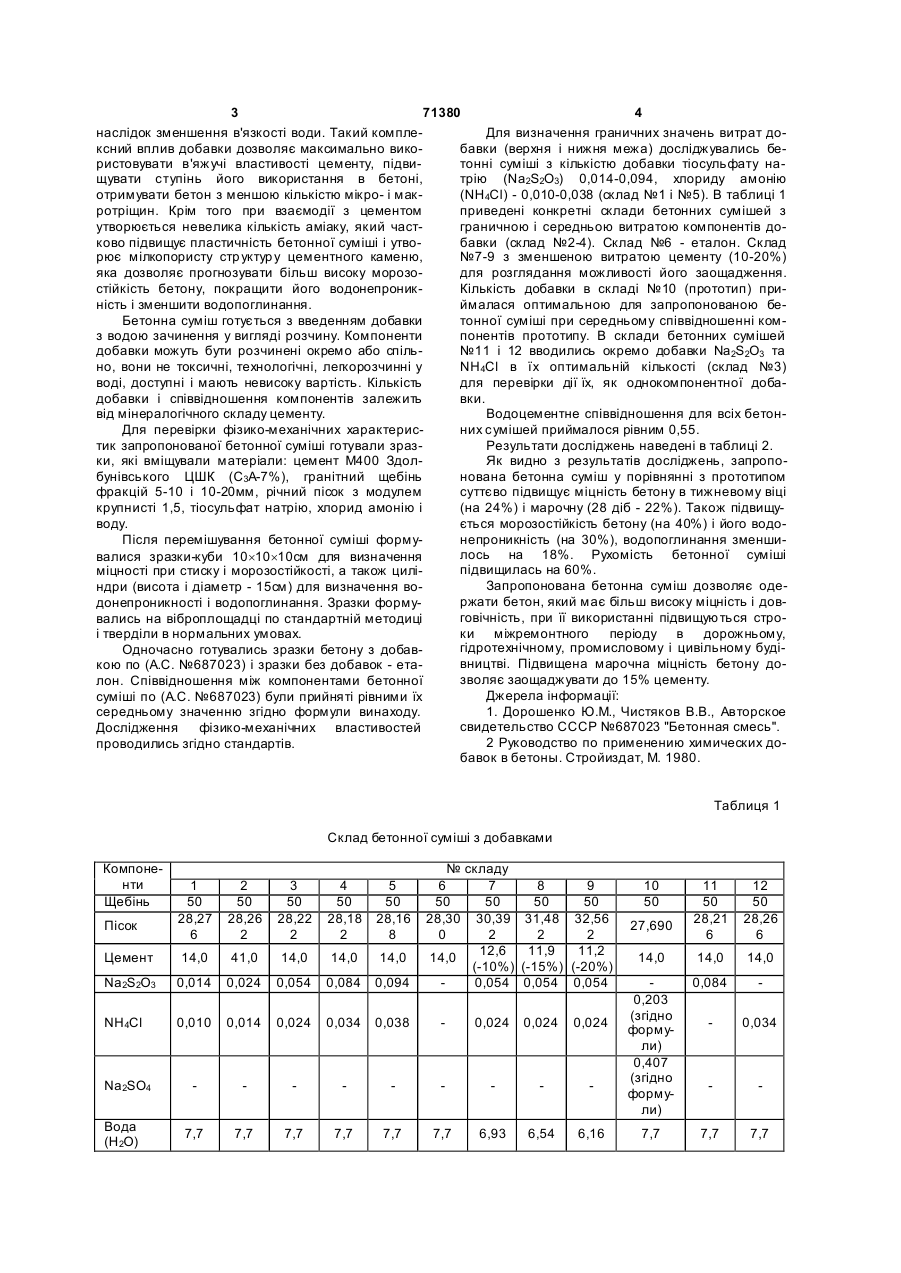

Бетонна суміш, яка включає цемент, щебінь, пісок, хлорид амонію, сіль натрію і воду, яка відрізняється тим, що як сіль натрію включає тіосульфат натрію при співвідношенні компонентів, мас.%: цемент 13,0-15,0 щебінь 49,0-51,0 пісок 27,0-29,0 тіосульфат натрію 0,024-0,084 хлорид амонію 0,014-0,034 вода решта. (19) (21) 20031212458 (22) 25.12.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. №11, 2004р. (72) Дорошенко Юрій Михайлович, Дорошенко Олександра Юріївна, Борковський Павло Петрович, Г уріна Людмила Іванівна (73) Дорошенко Юрій Михайлович, Дорошенко Олександра Юріївна, Борковський Павло Петрович, Г уріна Людмила Іванівна 3 71380 4 наслідок зменшення в'язкості води. Такий комплеДля визначення граничних значень витрат доксний вплив добавки дозволяє максимально викобавки (верхня і нижня межа) досліджувались беристовувати в'яжучі властивості цементу, підвитонні суміші з кількістю добавки тіосульфату нащувати ступінь його використання в бетоні, трію (Na2S2O3) 0,014-0,094, хлориду амонію отримувати бетон з меншою кількістю мікро- і мак(NH4Cl) - 0,010-0,038 (склад №1 і №5). В таблиці 1 ротріщин. Крім того при взаємодії з цементом приведені конкретні склади бетонних сумішей з утворюється невелика кількість аміаку, який частграничною і середньою витратою компонентів доково підвищує пластичність бетонної суміші і утвобавки (склад №2-4). Склад №6 - еталон. Склад рює мілкопористу стр уктур у цементного каменю, №7-9 з зменшеною витратою цементу (10-20%) яка дозволяє прогнозувати більш високу морозодля розглядання можливості його заощадження. стійкість бетону, покращити його водонепроникКількість добавки в складі №10 (прототип) приність і зменшити водопоглинання. ймалася оптимальною для запропонованою беБетонна суміш готується з введенням добавки тонної суміші при середньому співвідношенні комз водою зачинення у вигляді розчину. Компоненти понентів прототипу. В склади бетонних сумішей добавки можуть бути розчинені окремо або спіль№11 і 12 вводились окремо добавки Na2S2O3 та но, вони не токсичні, технологічні, легкорозчинні у NH4Cl в їх оптимальній кількості (склад №3) воді, доступні і мають невисоку вартість. Кількість для перевірки дії їх, як однокомпонентної добадобавки і співвідношення компонентів залежить вки. від мінералогічного складу цементу. Водоцементне співвідношення для всіх бетонДля перевірки фізико-механічних характерисних сумішей приймалося рівним 0,55. тик запропонованої бетонної суміші готували зразРезультати досліджень наведені в таблиці 2. ки, які вміщували матеріали: цемент М400 ЗдолЯк видно з результатів досліджень, запропобунівського ЦШК (С3А-7%), гранітний щебінь нована бетонна суміш у порівнянні з прототипом фракцій 5-10 і 10-20мм, річний пісок з модулем суттєво підвищує міцність бетону в тижневому віці крупнисті 1,5, тіосульфат натрію, хлорид амонію і (на 24%) і марочну (28 діб - 22%). Також підвищуводу. ється морозостійкість бетону (на 40%) і його водоПісля перемішування бетонної суміші формунепроникність (на 30%), водопоглинання зменшилось на 18%. Рухомість бетонної суміші валися зразки-куби 10´10´10см для визначення підвищилась на 60%. міцності при стиску і морозостійкості, а також циліЗапропонована бетонна суміш дозволяє одендри (висота і діаметр - 15см) для визначення воржати бетон, який має більш високу міцність і довдонепроникності і водопоглинання. Зразки формуговічність, при її використанні підвищуються стровались на віброплощадці по стандартній методиці і тверділи в нормальних умовах. ки міжремонтного періоду в дорожньому, гідротехнічному, промисловому і цивільному будіОдночасно готувались зразки бетону з добаввництві. Підвищена марочна міцність бетону докою по (А.C. №687023) і зразки без добавок - етазволяє заощаджувати до 15% цементу. лон. Співвідношення між компонентами бетонної Джерела інформації: суміші по (А.C. №687023) були прийняті рівними їх середньому значенню згідно формули винаходу. 1. Дорошенко Ю.М., Чистяков В.В., Авторское свидетельство СССР №687023 "Бетонная смесь". Дослідження фізико-механічних властивостей 2 Руководство по применению химических допроводились згідно стандартів. бавок в бетоны. Стройиздат, М. 1980. Таблиця 1 Склад бетонної суміші з добавками Компоненти Щебінь № складу 6 7 8 9 50 50 50 50 28,30 30,39 31,48 32,56 0 2 2 2 12,6 11,9 11,2 14,0 (-10%) (-15%) (-20%) 0,054 0,054 0,054 1 50 28,27 6 2 50 28,26 2 3 50 28,22 2 4 50 28,18 2 5 50 28,16 8 Цемент 14,0 41,0 14,0 14,0 14,0 Na2S2O3 0,014 0,024 0,054 0,084 0,094 NН4Cl 0,010 0,014 0,024 0,034 0,038 0,024 0,024 0,024 7,7 7,7 7,7 7,7 7,7 7,7 6,93 6,54 6,16 Пісок Na2SO4 Вода (Н2О) 10 50 11 50 28,21 6 12 50 28,26 6 14,0 14,0 14,0 0,203 (згідно формули) 0,407 (згідно формули) 0,084 0,034 7,7 7,7 7,7 27,690 5 71380 6 Таблиця 2 Фізико-механічні властивості цементобетону Властивості 1 Міцність при 3 стиску через 7 діб, МПа 28 Морозостійкість (Кн) після 28 діб Водонепроникність, через 28 діб, МПа Водопоглинання, % через 28 діб Рухливість суміші, ОК, см 1 8,0 23,0 34,0 48,8 2 11,3 24,9 38,5 54,4 3 12,7 26,0 38,2 55,1 № складу бетонної суміші (табл.1) 4 5 6 7 8 9 12,0 10,8 7,6 10,3 8,9 7,9 25,7 22,7 21,3 24,1 22,9 21,0 39,9 33,7 32,7 37,4 34,5 33,3 55,6 47,6 44,4 49,6 45,7 42,0 10 10,2 24,5 33.2 45,7 11 10,0 23,9 32,9 46,0 12 8,3 24,4 33,1 45,2 0,74 0,89 0,92 0,97 0,80 0,72 0,82 0,76 0,74 0,75 0,80 0,78 5 7 7 7 5 4 6 6 5 5 5 5 3,9 3,2 3,2 3,1 3,9 5,2 3,8 3,9 4,0 3,8 3,9 3,9 2 3 4 4 3 2 4 3 2 3 3 3 Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
