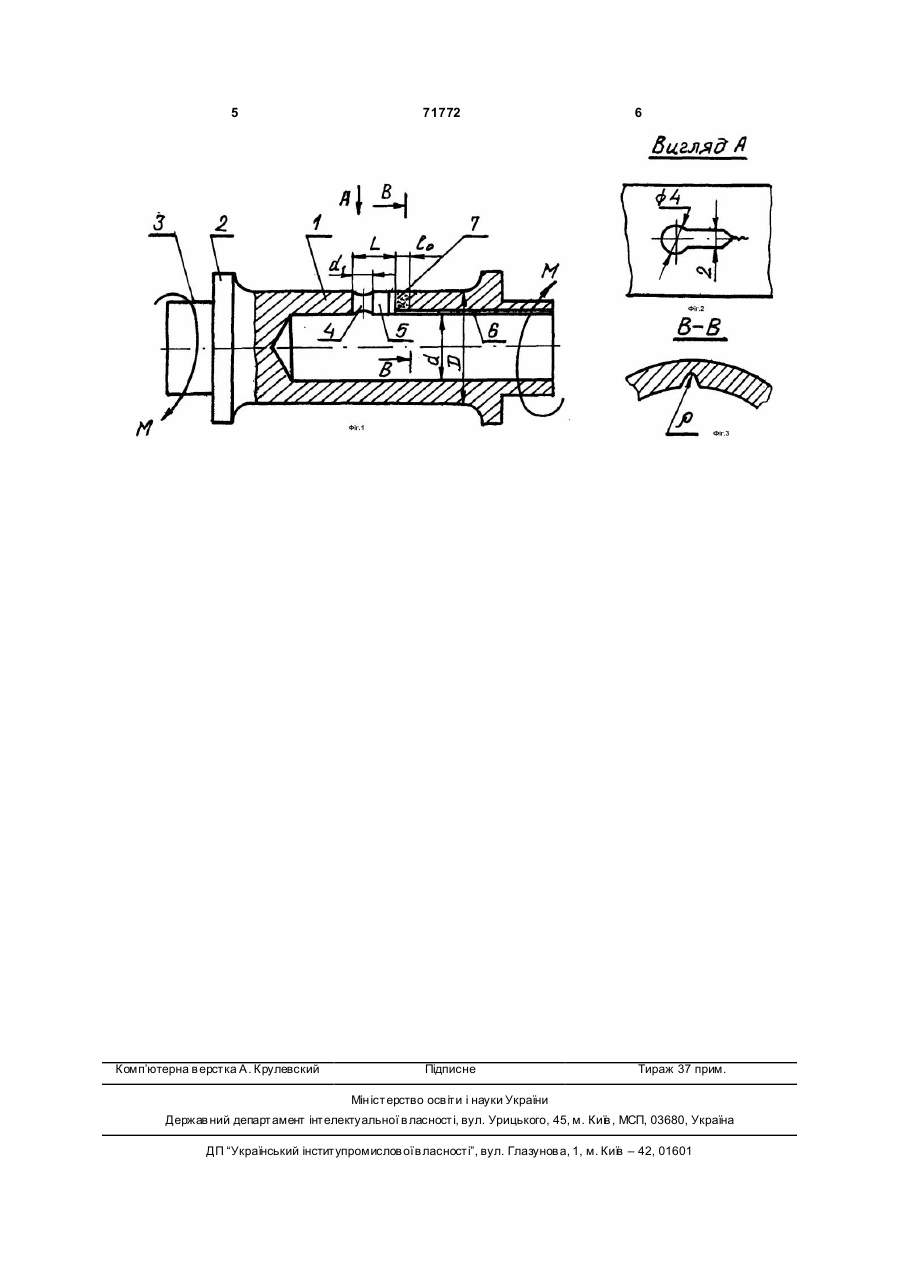

Зразок для визначення характеристик циклічної тріщиностійкості при поперечному зсуві

Зразок для визначення характеристик статич 3 71772 4 риною 2 мм, який завершується надрізом радіусом При циклічних випробуваннях будують кінети0,1 мм. На внутрішній стінці по твірній від вершини чну діаграму втомного руйнування (КДВР) із якої надрізу утворюють V-подібний концентратор гливизначають характеристики циклічної тріщиностійкості при поперечному зсуві - KIIfc , КIIth . биною 0,5 мм, радіусом r = 0,1 мм. На відміну від Приклад: прототипу наявність радіального отвору локалізує Випробовують зразки із сталі 40Х у вигляді напруження у вершині гострого надрізу, де прохопорожнинного циліндра зовнішнього діаметра 25 дить поширення тріщини, а V-подібний концентратор забезпечує її рівномірне підростання по товмм, внутрішнього - 19 мм. В одній стінці циліндричного зразка просвердлюють радіальний отвір щині зразка. Таке конструктивне виконання зразка забезпечує точність вимірювання довжини тріщини Æ4мм після чого прорізують паз довжиною 4 мм, для розрахунку коефіцієнта інтенсивності напрушириною 2 мм і гострий надріз. На внутрішній пожень при поперечному зсуві як при статичних так і верхні від гострого надрізу на довбальному станку при циклічних випробуваннях. утворюють V-подібний концентратор. ВипробуванЗразок для визначення характеристик циклічня проводили за силовою схемою статичного заної тріщиностійкості при поперечному зсуві зобракручування крутним моментом при статичних дожено на Фіг.1-3. слідженнях та закручування циклічним крутним Циліндричний зразок виготовлено у вигляді моментом при побудові кінетичної діаграми втомпорожнинного циліндра 1 з потовщеннями 2 та ного руйнування. В результаті розрахували: харакзахоплювачами 3 з лисками для передачі крутного теристику статичної трі щиностійкості КIIc = 98 моменту, радіальним отвором 4 і надрізом 5 МПа м та характеристики циклічної тріщиностійвздовж твірної, V-подібним концентратором 6 та кості із КДВР KIIfc = 86 МПа м , КIIth = 10 МПа м . втомною тріщиною 7, де: D - зовнішній діаметр Використання запропонованого пристрою для зразка, М - крутний момент, L - довжина надрізу, d визначення характеристик статичної та циклічної - внутрішній діаметр зразка, d1 - діаметр отвору, U тріщиностійкості за силовою схемою кручення ци– зсув берегів тріщини, КIIc - критичний коефіцієнт ліндра (поперечний зсув) дає можливість підвищиінтенсивності напружень для механізму поперечти точність оцінки характеристик тріщиностійкості ного зсуву, К IIth - нижнє значення порогового КІН, при вказаних способах випробувань. КIIfc - верхнє критичне значення КІН. Джерела інформації: Робота пристрою полягає в наступному. 1. РД 50-345-82. Методические указания. РасЦиліндричний порожнинний зразок 1 встановчеты и испытания на прочность. Методы механилюють захоплювачами 3 з лисками у захоплювачі ческих испытаний металлов. Определение харакустановки для циклічного закручування. Циклічно теристик трещиностойкости (вязкости разрушения) закручуючи крутним моментом зразок 1 протягом при циклическом нагружении. - М.: Изд-во станда50 тис. циклів створюють у вершині надрізу 5 втортов, 1983. - 95 с. мну тріщину 7 довжиною 2¸3мм у напрямку, про2. Методы механических испытаний металлов. тилежному отвор у 4. Після цього зразок навантаОпределение характеристик трещиностойкости жують крутним моментом Мкр до руйнування і при циклическом нагружении. Методические указаписують діаграму руйнування "крутний момент зания. - М., 1993. - 53 с. Мкр - зсув берегів тріщини U", визначають критичні 3. Механика разрушения и прочность материпараметри і розраховують КІН КIIc при поперечноалов: Справ. пособие: В 4 т./Под. общей ред. Паму зсуві за аналітичною формулою: насюка В.В. Киев:Наук. думка, 1988г. - Т.2. - С.230. l 32FII (l / R ) 4. А. с. 1435996 (СССР) МКИ 4 001 N 3/00. ОбKII = M , p d3 1 - d 4 / D 4 разец для определения характеристик трещиностойкости материалов при поперечном сдвиге /А. Е. де М - критичне значення моменту руйнування Андрейкив, Я. Л. Иваницкий, В. А. Зазуляк и др. зразка; Опубл. 08.07.88. Бюл. №41. FII (l / R) - функція, яка враховує геометричні параметри зразка та довжину тріщини і визначається за [3]. ( ) 5 Комп’ютерна в ерстка А. Крулевский 71772 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601
