Теплоприймач – зразок для визначення одномірних температурних полів в компактних матеріалах
Номер патенту: 39369
Опубліковано: 15.06.2001
Формула / Реферат
Теплоприймач-зразок для визначення одномірних температурних полів в компактних матеріалах, що містить вмонтовані в прорізи термопари, який відрізняється тим, що він виготовлений у вигляді монолітного двоступінчатого циліндра, торець більшого діаметра якого піддається нагріванню, а в циліндрі меншого діаметра вмонтовані термопари з захисним електроізоляційним покриттям з оксиду ітрію, вільний простір між термопарою та стінкою прорізу заповнений високотеплопровідним порошком, причому циліндр меншого діаметра має теплоізоляцію у вигляді втулки з теплоізоляційного матеріалу, а простір між втулкою та зразком заповнений кварцовою ниткою, намотаною на зразок.
Текст

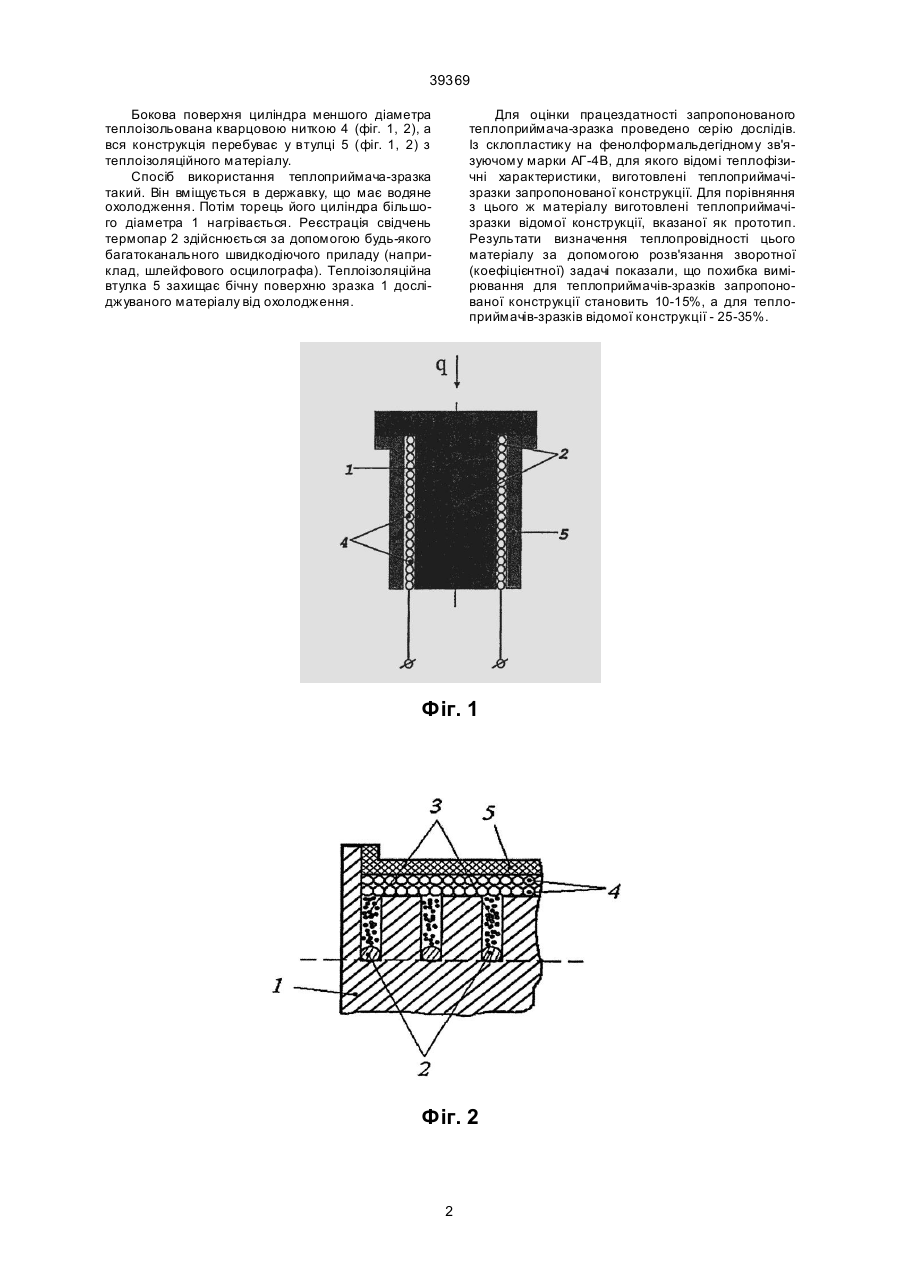

Теплоприймач-зразок для визначення одномірних температурних полів в компактних матеріалах, що містить вмонтовані в прорізи термопари, який відрізняється тим, що він ви готовлений у ви 39369 Бокова поверхня циліндра меншого діаметра теплоізольована кварцовою ниткою 4 (фіг. 1, 2), а вся конструкція перебуває у втулці 5 (фіг. 1, 2) з теплоізоляційного матеріалу. Спосіб використання теплоприймача-зразка такий. Він вміщується в державку, що має водяне охолодження. Потім торець його циліндра більшого діаметра 1 нагрівається. Реєстрація свідчень термопар 2 здійснюється за допомогою будь-якого багатоканального швидкодіючого приладу (наприклад, шлейфового осцилографа). Теплоізоляційна втулка 5 захищає бічну поверхню зразка 1 досліджуваного матеріалу від охолодження. Для оцінки працездатності запропонованого теплоприймача-зразка проведено серію дослідів. Із склопластику на фенолформальдегідному зв'язуючому марки АГ-4В, для якого відомі теплофізичні характеристики, виготовлені теплоприймачізразки запропонованої конструкції. Для порівняння з цього ж матеріалу виготовлені теплоприймачізразки відомої конструкції, вказаної як прототип. Результати визначення теплопровідності цього матеріалу за допомогою розв'язання зворотної (коефіцієнтної) задачі показали, що похибка вимірювання для теплоприймачів-зразків запропонованої конструкції становить 10-15%, а для теплоприймачів-зразків відомої конструкції - 25-35%. Фіг. 1 Фіг. 2 2 39369 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюThe heat receiver-sample for determination of one-dimensional temperature fields in compact materials
Автори англійськоюIsaiev Kostiantyn Borysovych, Itsenko Anatolii Ivanovych
Назва патенту російськоюТеплоприемник -образец для определения одномерных температурных полей в компактных материалах
Автори російськоюИсаев Константин Борисович, Иценко Анатолий Иванович
МПК / Мітки
МПК: G01N 25/00, G01K 17/00
Мітки: матеріалах, визначення, теплоприймач, полів, температурних, компактних, зразок, одномірних
