Роторний живильник варильного котла

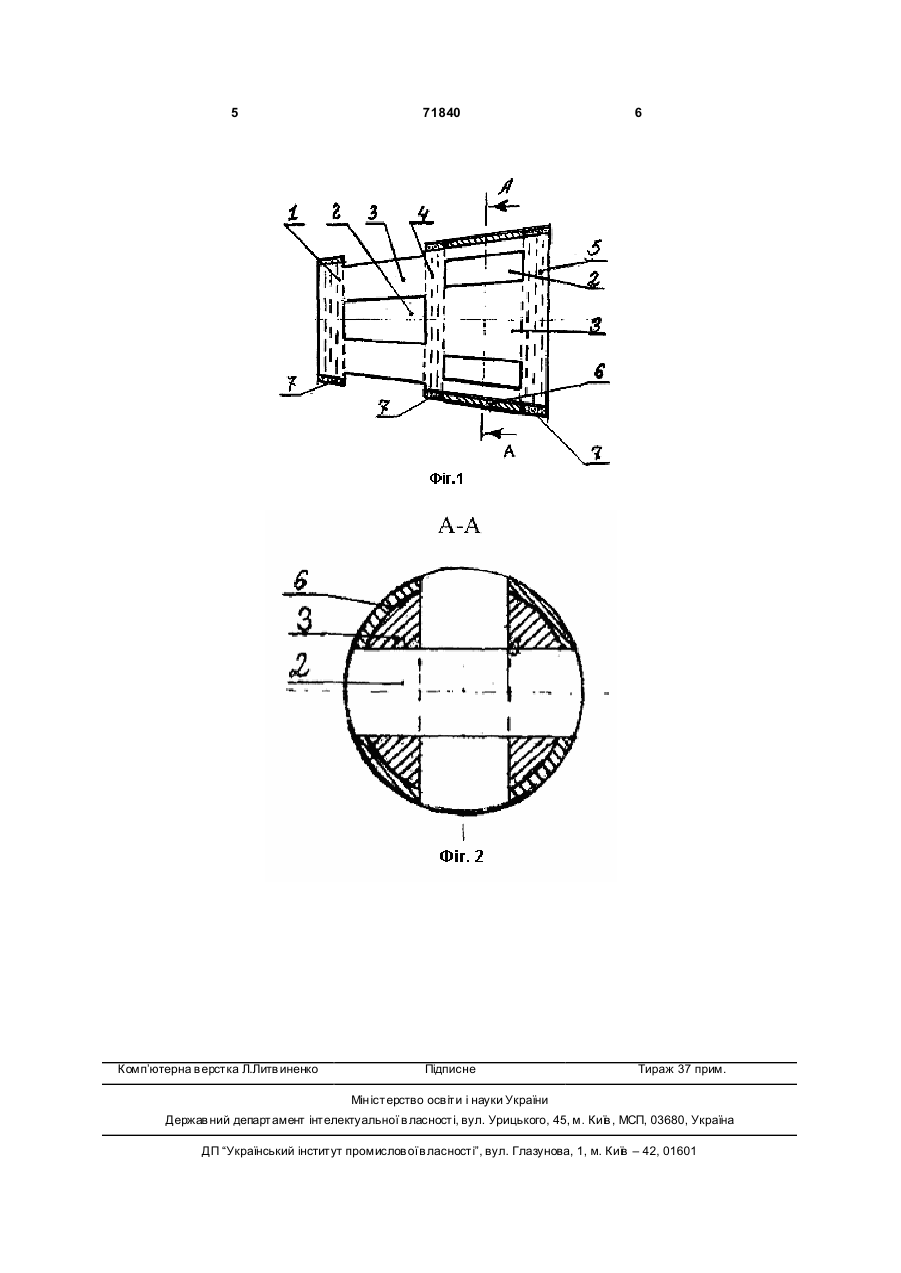

Роторний живильник варильного котла, який містить сполучені робочими поверхнями конічні корпус з втулкою і ротор з наскрізними кишенями 2, основи 1 і 5 і середні перемички 4, на яких виконана різьба, який відрізняється тим, що ротор має на конічній поверхні комбіновану втулк у з секторів-заглушників із листового металу 6 і кілець наплавленого металу 7. (19) (21) 20031213137 (22) 30.12.2003 (24) 15.12.2004 (46) 15.12.2004, Бюл. № 12, 2004 р. (72) Камель Георгій Іванович, Яковлєва Ганна Георгієвна (73) ЗАПОРІЗЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 71840 4 кції ротора, тому що під впливом зварювальних із листового матеріалу відсутні тріщини як при ренапружень і експлуатаційних навантажень тіло монті, так і при роботі. ротора між основаннями і середньою перемичкою Це досягається тим, що на ротор роторного деформується і в них виникають тріщини, які при живильника 1 установлюються секторивеликих розмірах призводять до заклинювання заглушники 6, які закріплюються на робочій конічротора в корпусі роторного живильника. При велиній поверхні 3 ротора від наскрізних кишень 2 до ких тріщинах і заїдань ротора в корпусі ротор доінших наскрізних кишень. Для усунення руйнуванводиться розрізати. ня робочих поверхонь ротора на основання 1 і 5 та Тріщини в роторі, як правило, виникають на середню перемичку 4 ротора наплавляються кільробочій конічній частині ротора між наскрізними ця металу 7, який добре працює в умовах граничкишенями по діаметру і між основами та середного тертя. ньою перемичкою як при багатошаровому наплавПри обертанні ротора через отвори вікон корленні, так і при експлуатації. пусу проходить пульпа (технологічна щепа і луг). В основу винаходу поставлено завдання розЛуг під тиском проходить в зазори між робочими роблення конструкції ротора роторного живильниконічними поверхнями секторів-заглушників і корка для подання технологічної щепи з поліпшеними пусу. При цьому робочі поверхні секторівексплуатаційними характеристиками, тобто з підзаглушників ротора під дією інтенсивного гідроабвищеною експлуатаційною стійкістю та надійністю, разивного зношення зменшують свої розміри. Це яка досягається шляхом конструктивних удосконавикликає появу зазору між втулкою корпусу і секлень. торами-заглушниками 6 ротора. На цих ділянках Вирішення завдання досягається тим, що ровідсутні граничне тертя технологічні тріщини. Отторний живильник варильного котла, який містить же, заклинювання, схвачування та заїдання ротосполучені робочими поверхнями конічні корпус з ра об корпус повністю виключено і, як наслідок, втулкою і ротор із наскрізними кишенями, основи руйнування секторів-заглушок 6 на робочій поверта середньої перемички, на яких зроблена різьба, хні 2 ротора повністю виключено. При виникненні в додатково має на конічній поверхні ротора комбіроторному живильнику критичного зазору на робоновану втулку із секторів-заглушників з листового чих конічних секторах-заглушниках 6 і корпусу виметалу і кілець наплавленого металу. никає критична витрата лугу, що спонукає операПропонована комбінована втулка ротора, яка тора до необхідності зменшити зазор. Для цього складається з секторів-заглушників з листового використовується присадка ротора. Ротор переміматеріалу і кілець з наплавленого металу дає мощується вздовж осі корпуса, при цьому робочі кожливість уникнути зварювальних напружень у ронічні поверхні меншої і більшої основи 1 і 5 та сеторі на ділянках секторів-заглушників, що й забезредня перемичка ротора 4 вступають в граничне печує ротору високі термомеханічні експлуатаційні тертя з аналогічними поверхнями втулки корпуса. характеристики. Термін присадки ротора проходить від 0,5 до 3 Це забезпечує цій запропонованій сукупності хвилин і більше. Для покращення роботи живильознак відповідність критерію "новизна" та призвоника робочі поверхні ротора на основах 1 і 5 та дить до технічних результатів. середній перемичці 4 ротора при ремонті наплавВведення секторів-заглушників на робочій поляються кільця металу 7, який добре працює в верхні ротора поміж наскрізними вікнами й кільцяумовах граничного тертя. Крім того, кільця наплами наплавленого металу підвищують міцність та вленого металу наносяться на основи і середню стійкість ротора у 10 разів. Комбінована втулка з перемичку ротора постійного січення і при наплавсекторів-заглушників з листового металу та кілець ленні не деформується тіло ротора і в ньому віднаплавленого металу на роторному живильнику сутні концентратори напруги та не виникають крипідвищує термомеханічні експлуатаційні якості. тичні зварювальні напруги. Тому при роботі на цих Аналоги, які містять ознаки, що відрізняються ділянках не виникають тріщини, що і забезпечує від прототипу, не знайдені і рішення явним чином велику надійність роботи живильника. не випливає з рівня техніки. На підставі цього моТак як при ремонті ротора замість багатошажна зробити висновок, що пропоноване технічне рової наплавки на робочій конічній поверхні, де рішення задовольняє критерію "винахідницький виникають тріщини при ремонті і експлуатації, вирівень". користовуються сектори-заглушники з листового Ідея винаходу пояснюється на кресленні Фіг.1 і матеріалу, в них відсутні концентротори напруги, 2, де зображений поздовжній переріз ротора ротозварювальні напруження і деформації і, як наслірного живильника варильного котла. Конічний родок, в них при експлуатації не виникають тріщини. тор роторного живильника містить менше основи Використання винаходу, що заявляється, до1, наскрізні кишені 2 ротора, робочі конічні поверхзволить значно підвищити експлуатаційну стійні 3, середню перемичку 4 ротора, більшу основу кість, термомеханічні властивості роторного живи5, сектори-заглушники 6, та кільця наплавленого льника і уникнути експлуатаційних руйнувань металу 7. На кільцях при необхідності наноситься ротора при роботі. різьба. Сектори-заглушники з листового матеріалу Виходячи з вищевикладеного, можна зробити по периметру створюють з кільцями наплавленого висновок, що пропоноване технічне вирішення металу біметалеве з'єднання. задовольняє критерію "Промислове застосування". Ротор роторного живильника варильного котла працює таким чином. Ротор з комбінованою втулкою обертається співвісно в корпусі роторного живильника. При цьому на секторах-заглушниках 5 Комп’ютерна в ерстка Л.Литв иненко 71840 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
