Клапан керування перемиканням гідравлічної циліндрично-поршневої групи у приводі елементів машин, що виконують зворотно-поступальні рухи

1. Клапан керування перемиканням гідравлічної циліндрично-поршневої групи у приводі зворотно-поступального руху робочого органу сільськогосподарської збиральної машини, зокрема косильного ножа самохідного зернозбирального комбайна, який містить корпус і поршень клапана, встановлений з можливістю осьового переміщення в центральному наскрізному каналі корпусу, причому гідравлічна циліндрично-поршнева група з одного боку сполучена з робочим органом, а з іншого боку - з робочою машиною, який відрізняється тим, що в зоні обох торців поршня клапана розміщено по золотнику, кожний з яких встановлений у корпусі з можливістю механічного осьового переміщення по черзі під дією елемента гідравлічної циліндрично-поршневої групи, сполученого з робочим органом.

2. Клапан керування за п. 1, який відрізняється тим, що кожен із золотників складається зі штовхача і гільзи із зазором, що охоплює його, причому між оберненими в бік від поршня клапана торцями штовхачів з одного боку і зовнішніми торцями гільз з іншого боку встановлено по пружині стиснення, а гільзи мають можливість по черзі діяти через пружини стиснення на штовхачі, які, зі свого боку, по черзі переміщують поршень клапана.

3. Клапан керування за пп. 1 або 2, який відрізняється тим, що поршень клапана встановлений з можливістю фіксації у кожному зі своїх двох положень за допомогою підпружиненого фіксатора.

4. Клапан керування за п. 3, який відрізняється тим, що поршень клапана виконаний з двома канавками, розташованими на відстані одна від одної, що відповідає крайнім положенням поршня, причому пружина частково втискує фіксатор в одну з двох канавок в залежності від потрібного положення поршня клапана, а як пружина, так і фіксатор утримуються в каналі, який проходить від центрального наскрізного каналу корпусу у радіальному напрямку назовні.

5. Клапан керування за пп. 1-4, який відрізняється тим, що гільзи на своїх зовнішніх торцях закриті кришками, на кожну з яких обперта одним із своїх кінців одна з пружин стиснення.

6. Клапан керування за одним або кількома пунктами з 1 по 5, який відрізняється тим, що в канавку для фіксатора для його звільнення подають каналом масло під тиском.

7. Клапан керування за одним або кількома пунктами з 1 по 6, який відрізняється тим, що механічне переміщення гільзи з одного боку відкриває доступ потокові масла до канавки для фіксатора, а з іншого боку - викликає стиснення пружини, яка діє на відповідний штовхач для переміщення поршня клапана після звільнення фіксатора.

8. Клапан керування за одним або кількома пунктами з 1 по 7, який відрізняється тим, що в канал вмонтована діафрагма.

9. Клапан керування за одним або кількома пунктами з 1 по 8, який відрізняється тим, що канавки виконані скісними до розташованої в основі канавок поверхні для точного встановлення підпружиненим фіксатором поршня клапана у відповідне крайнє положення.

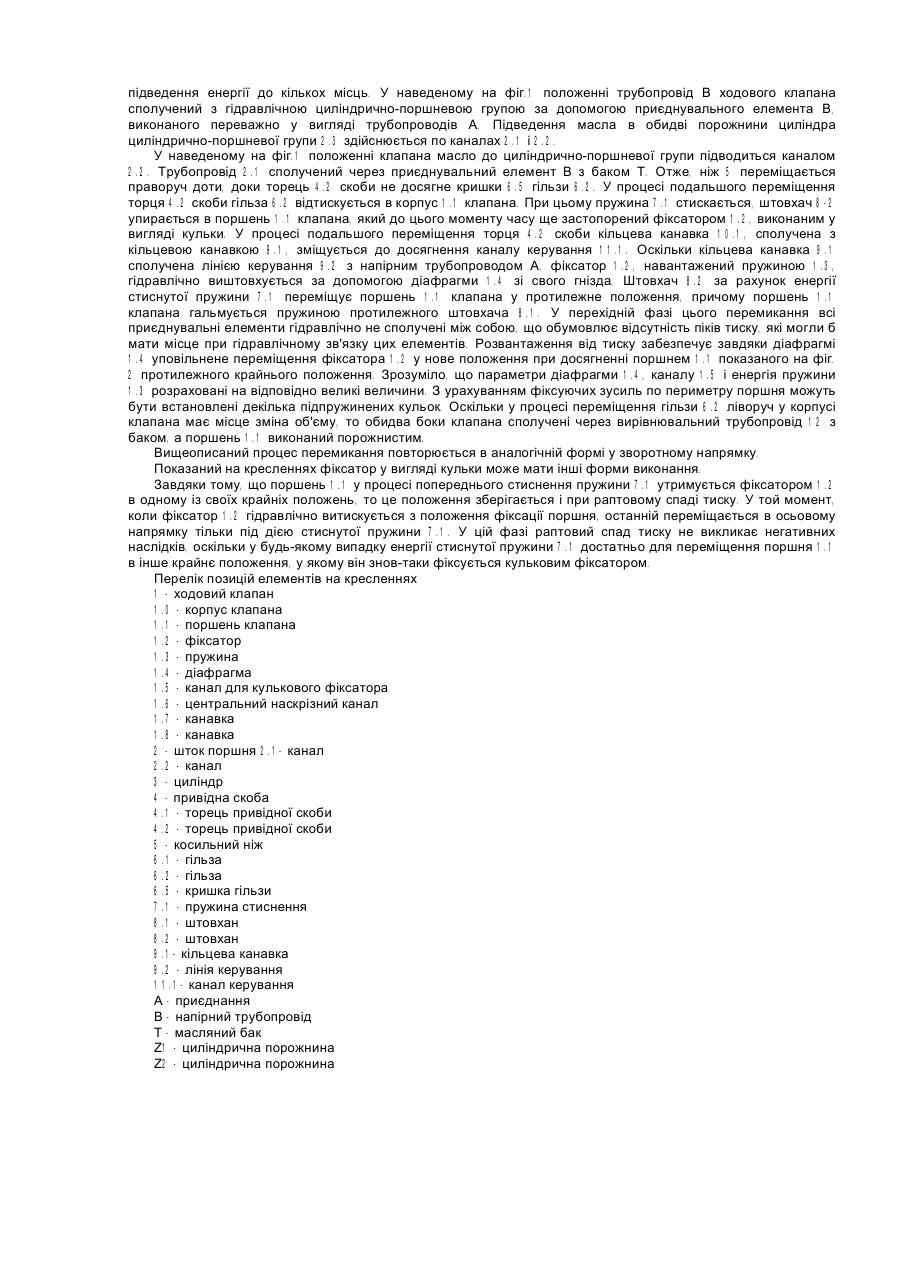

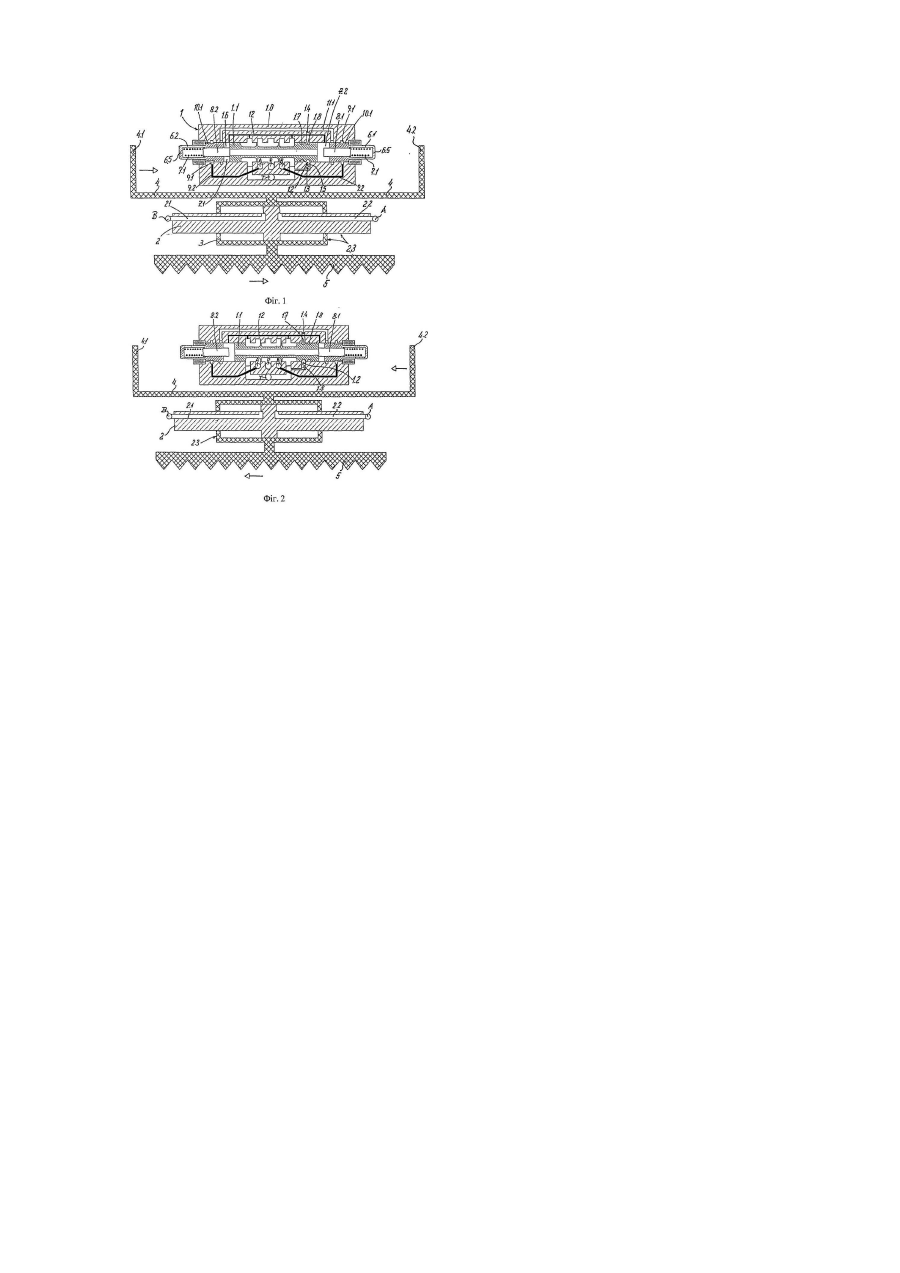

10. Клапан керування за одним або кількома пунктами з 1 по 9, який відрізняється тим, що циліндр гідравлічної циліндрично-поршневої групи сполучений як з косильним ножем, так і зі скобою, які розташовані на відстані від торців клапана, кінці скоби утворюють упори для переміщення гільзи.

11. Клапан керування за одним або кількома пунктами з 1 по 10, який відрізняється тим, що поршневі штоки гідравлічної циліндрично-поршневої групи виконані у вигляді міцної рамної конструкції і обладнані осьовими каналами, один з яких закінчується на одному боці поршня, а другий - на іншому.

12. Клапан керування за одним або кількома пунктами з 1 по 11, який відрізняється тим, що в залежності від відповідного крайнього положення поршня один з осьових каналів сполучений з напірним трубопроводом, а другий - зі зворотним трубопроводом.

13. Клапан керування за одним або кількома пунктами з 1 по 12, який відрізняється тим, що циліндричні порожнини обмежені з одного боку поршнем клапана, а з іншого боку - золотниками, а також частиною центрального каналу і сполучені між собою каналом.
