Пристрій для взяття проб

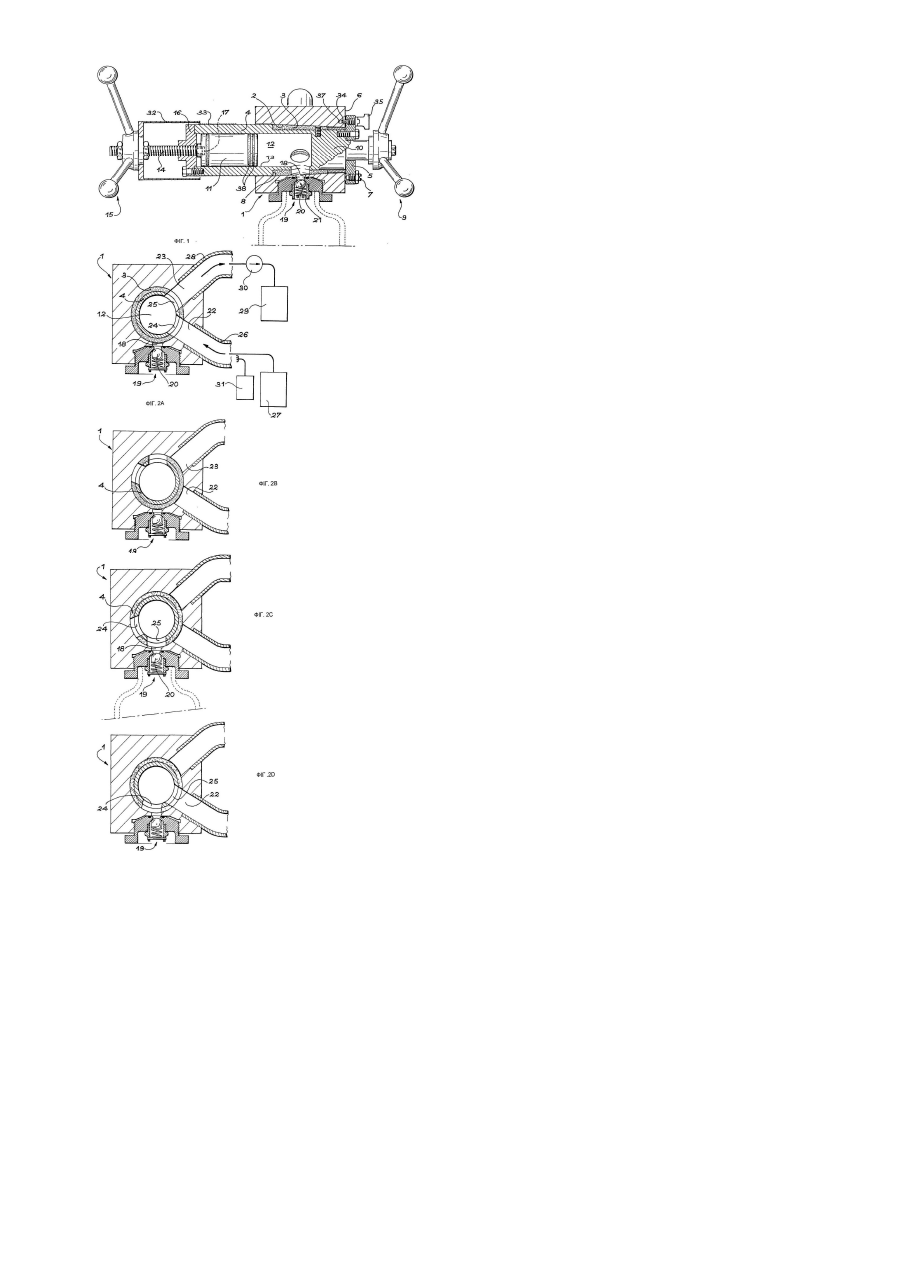

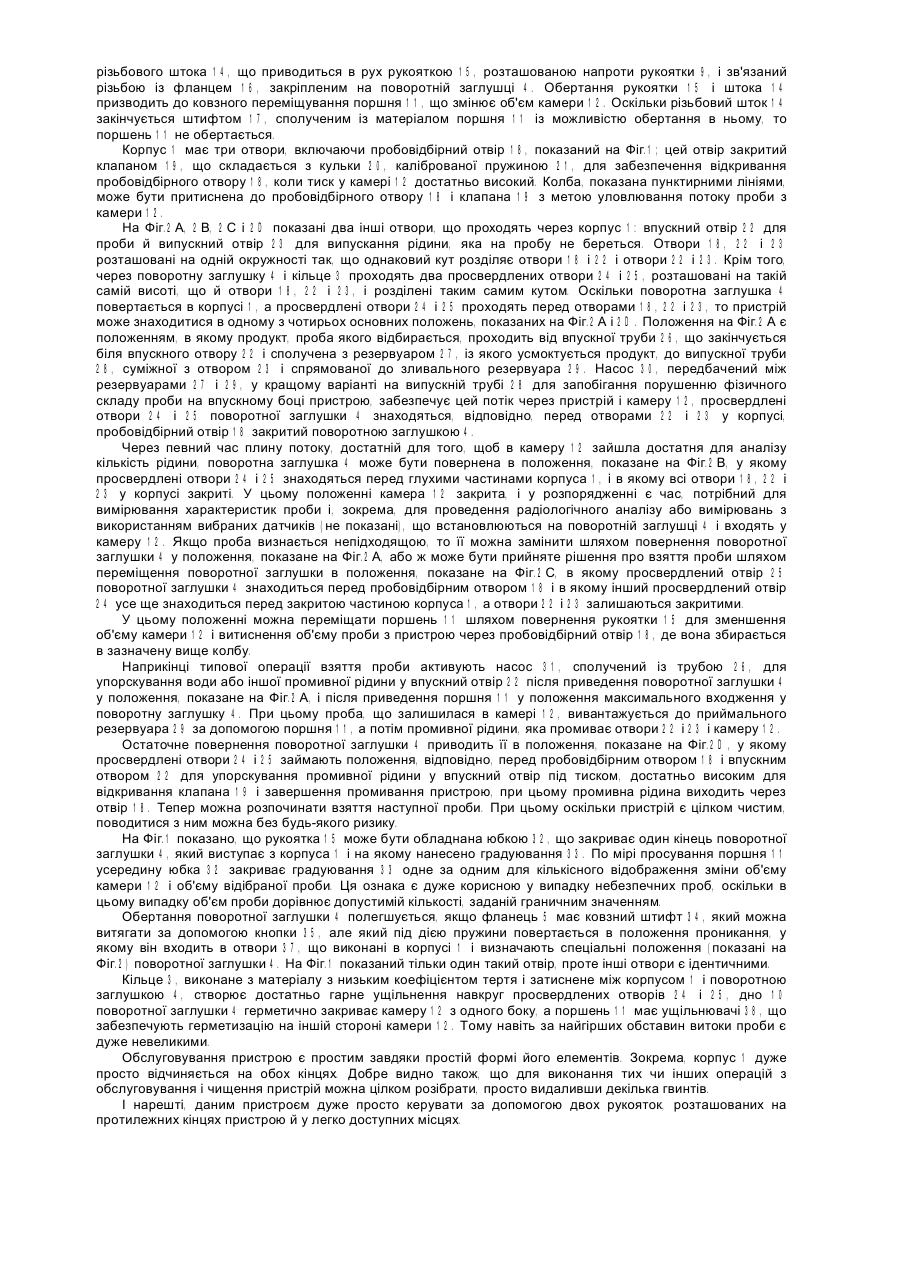

1. Пристрій для взяття проб, який містить корпус (1), усередині котрого знаходиться поворотна заглушка (4), крізь яку виконані два просвердлених отвори (24, 25), розділених кутом, який дорівнює куту, що розділяє два отвори (22, 23), що проходять через корпус і ведуть до впускної для проби труби і до випускної труби, при цьому корпус має також пробовідбірний отвір (18), обладнаний каліброваним клапаном (19), розташованим між дном циліндричної камери (12), що міститься в корпусі і частково обмежена поворотною заглушкою (4), при цьому пристрій також містить поршень (11), який встановлено з можливістю переміщення в поворотній заглушці в напрямку дна і від нього і який обмежує камеру з боку, протилежного дну.

2. Пристрій для взяття проб за п. 1, який відрізняється тим, що дно камери (12) обмежене основою (10) поворотної заглушки (4), пробовідбірний отвір (18) розташований на окружності корпуса, загальній для впускного і випускного отворів, і відділений від одного з впускного і випускного отворів (22, 23) кутом, що дорівнює куту між просвердленими отворами (24, 25) у поворотній заглушці.

3. Пристрій для взяття проб за будь-яким з пп. 1 або 2, який відрізняється тим, що в корпусі (1) напроти дна камери утворений розкрив, поворотна заглушка (4) виступає з корпусу біля цього розкриву, а поршень з'єднаний із керувальним пристроєм (15), обладнаним частиною, з'єднаною різьбою з поворотною заглушкою.

4. Пристрій для взяття проб за п. 3, який відрізняється тим, що згадана частина керувального пристрою є юбкою (32), що покриває поворотну заглушку, а на поворотній заглушці нанесене градуювання (33).

5. Пристрій для взяття проб за будь-яким з пп. 1-4, який відрізняється тим, що поворотна заглушка (4) відділена від корпуса (1) ущільнювальним кільцем (3).

6. Пристрій для взяття проб за п. 5, який відрізняється тим, що ущільнювальне кільце (3) і корпус (1) стикаються по конічних поверхнях (2), поворотна заглушка (4) з'єднана з корпусом (1) через систему для регулювання положення поворотної заглушки уздовж поворотного шпинделя поворотної заглушки (4), і ущільнювальне кільце знаходиться в контакті з поворотною заглушкою в напрямку розкриву конічних поверхонь.

7. Пристрій для взяття проб за п. 6, який відрізняється тим, що система для встановлення поворотної заглушки (4) складається з фланця (5), утвореного на поворотній заглушці (4) і обладнаного регулювальними гвинтами (7), що спираються на корпус (1).

8. Пристрій для взяття проб за п. 7, який відрізняється тим, що фланець (5) обладнаний стопорним штифтом (34), що запобігає повертанню поворотної заглушки (4), а корпус (1) має глухі отвори (37), які утворено на круговій траєкторії руху штифта (34) при повертанні поворотної заглушки (4) і  визначають кращі положення зупинення поворотної заглушки.

9. Пристрій для взяття проб за п. 3, який відрізняється тим, що містить керувальний пристрій (9) для повертання поворотної заглушки, розташований напроти керувального пристрою (15) для поршня.
