Пристрій для взяття проб пластової рідини зі свердловини

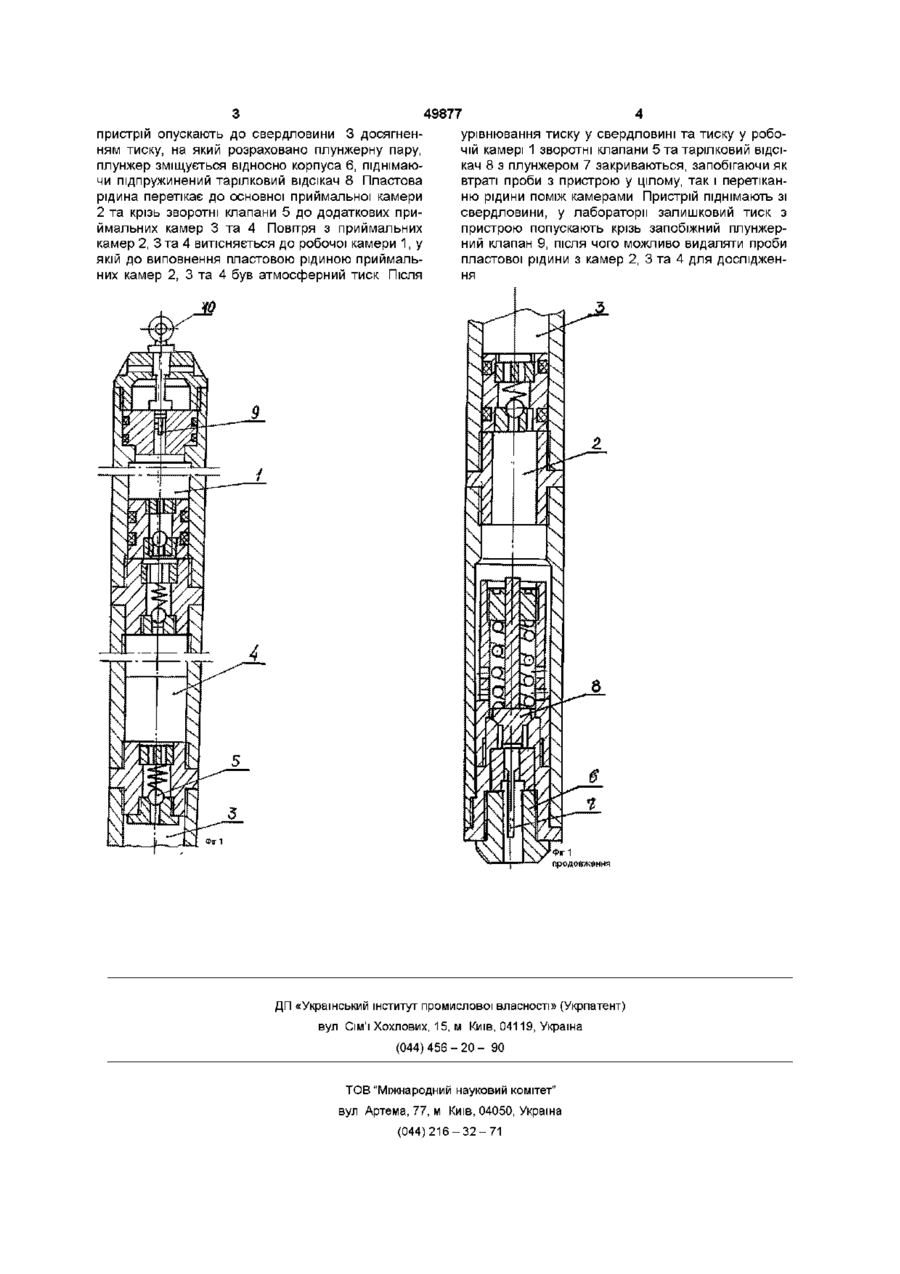

Пристрій для взяття проб пластової рідини зі свердловини, який містить робочу камеру, головну та додаткові приймальні камери та механізм керування, який відрізняється тим, що головна приймальна камера, додаткові приймальні камери та робоча камера розташовані послідовно та розділені зворотними клапанами, механізм керування виконано у вигляді витаруваної плунжерної пари, котра обладнана ЗОВНІШНІМ тарілковим відсікачем, а робочу камеру оснащено запобіжним плунжерним клапаном ном Зворотні клапани забезпечують схоронність проб при транспортуванні пристрою на поверхню Механізм керування у вигляді тарованої плунжерної пари, оснащеної підпружиненим тарілковим відсікачем забезпечує спрацювання при заданому статичному тискові у свердловині за умови настроювання, контрольного випробування та опускання до свердловини механізму без необхідності заміни у ньому будь-яких деталей (зрізуваних штифтів, діафрагм і т п ) Запобіжний плунжерний клапан у робочій камері дозволяє знизити тиск у цій останній після видалення пристрою зі свердловини до його розбирання На фіг 1 показано пристрій для взяття проб пластової рідини зі свердловини Пристрій містить робочу камеру 1, головну приймальну камеру 2 та дві додаткові приймальні камери 3 та 4 Робоча камера 1, приймальна камера 2 та додаткові камери 3 та 4 розташовані послідовно та розділені поміж собою зворотними клапанами 5 Механізм керування виконано у вигляді тарованої плунжерної пари, яка містить корпус 6 та плунжер 7, що оснащена підпружиненим тарілковим відсікачем 8 Робоча камера 1 має запобіжний плунжерний клапан 9 Пристрій спускають до свердловини на линві приєднаній до вантажної петлі 10 Пристрій працює наступним чином На линві, приєднаній до вантажної петлі 10, О 00 49877 пристрій опускають до свердловини 3 досягненням тиску, на який розраховано плунжерну пару, плунжер зміщується відносно корпуса 6, піднімаючи підпружинений тарілковий відсікач 8 Пластова рідина перетікає до основної приймальної камери 2 та крізь зворотні клапани 5 до додаткових приймальних камер 3 та 4 Повітря з приймальних камер 2, 3 та 4 витісняється до робочої камери 1, у якій до виповнення пластовою рідиною приймальних камер 2, 3 та 4 був атмосферний тиск Після урівнювання тиску у свердловині та тиску у робочій камері 1 зворотні клапани 5 та тарілковий ВІДСІкач 8 з плунжером 7 закриваються, запобігаючи як втраті проби з пристрою у цілому, так і перетіканню рідини поміж камерами Пристрій піднімають зі свердловини, у лабораторії залишковий тиск з пристрою попускають крізь запобіжний плунжерний клапан 9, після чого можливо видаляти проби пластової рідини з камер 2, 3 та 4 для дослідження Фіг 1 продовження ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
