Більярдний стіл “d-2″

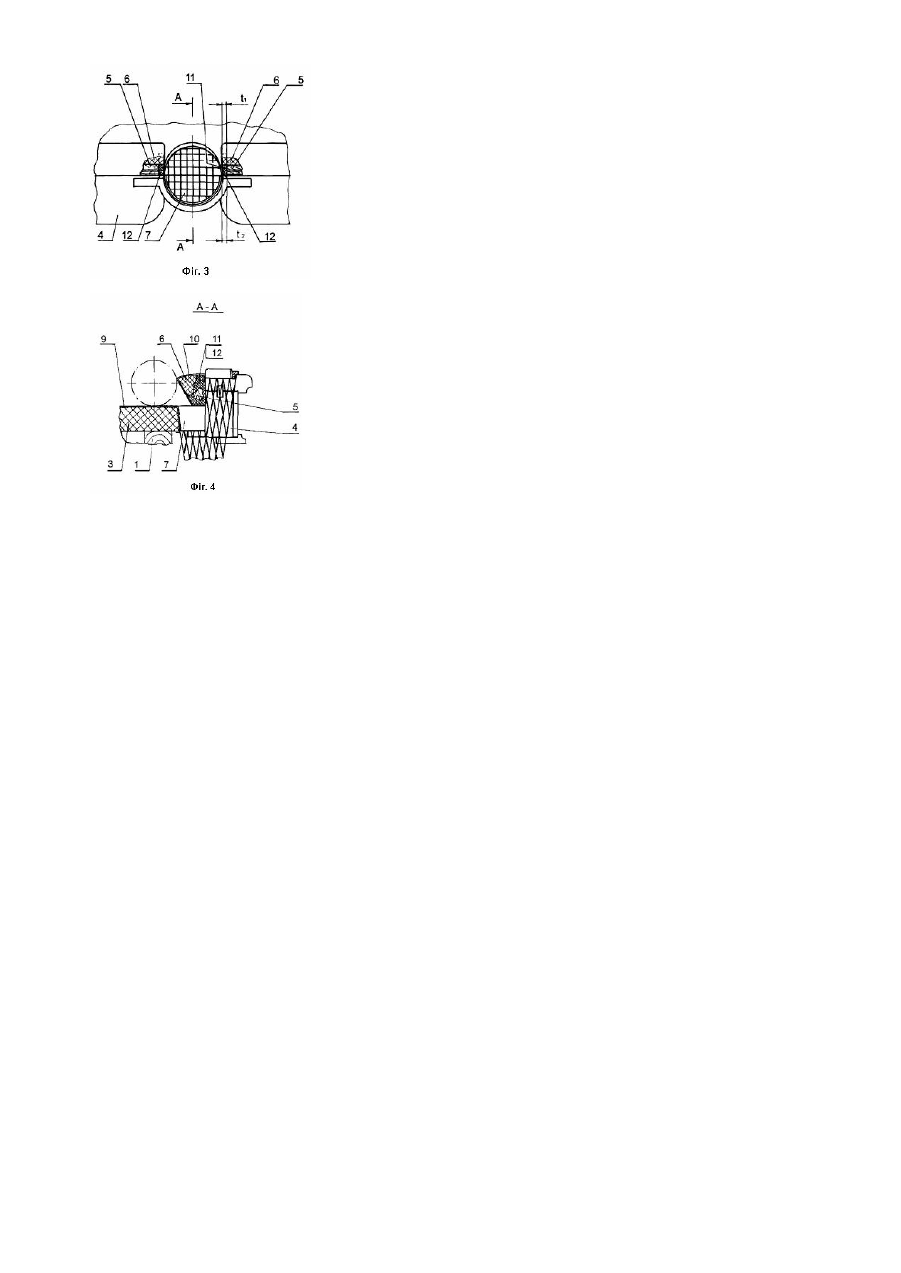

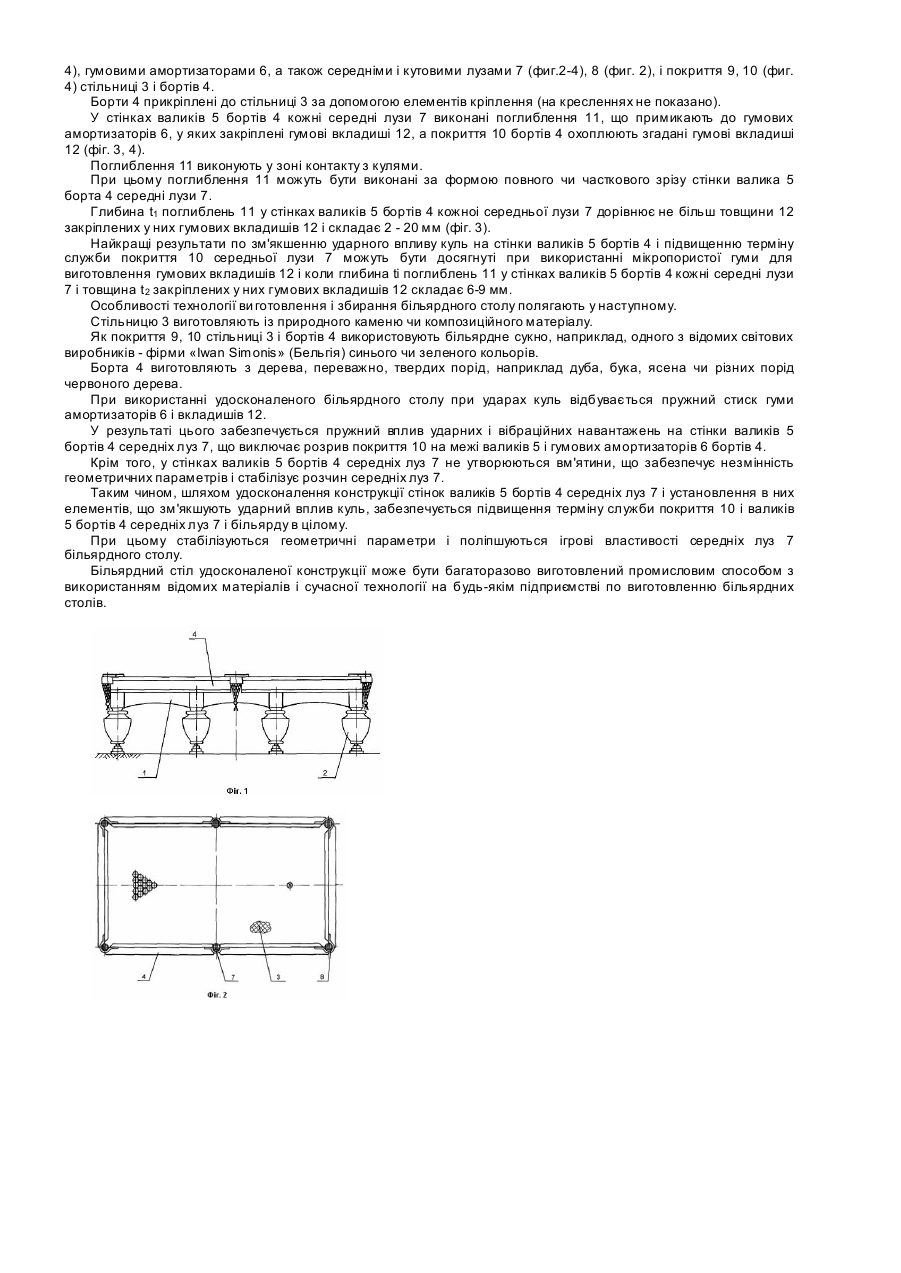

Винахід відноситься до більярда, зокрема до лузних більярдних столів, призначеним для гри в «російську піраміду». Відомий найбільш близький до винаходу по кількості загальних ознак і технічному результату, що досягається, більярдний стіл, що містить раму, установлену на вертикальних опорах, стільницю прямокутної форми, горизонтально розташовану на рамі і постачену бортами з валиками, гумовими амортизаторами, а також середніми і кутовими лузами, і покриття стільниці і бортів [Балін І. В., "В мире бильярда", М.: С. 46-52]. Валики і борти більярдного столу виконані з дерева. Більярдний стіл не містить елементів, що зм'якшують ударний вплив куль на стінки (губи) валиків бортів середньої лузи і їх покриття. Недоліком відомого більярдного столу є недосконалість конструкції стінок валиків бортів середніх луз, що істотно знижує термін служби покриття і валиків бортів середніх луз і більярда в цілому. Викликано це тим, що при бічному влученні куль у середні лузи відбувається удар куль у стінки лузи, тобто в стінки валиків бортів і гумових амортизаторів. Цей удар додатково супроводжується також і поперечною вібрацією куль між згаданими стінками середніх луз. У зв'язку з тим, що стінки валиків бортів середніх луз не містять елементів, що зм'якшують ударний вплив на них куль, а жорсткість матеріалу валиків бортів (дерево) набагато більше, ніж жорсткість гумових амортизаторів, тому відбувається пружний стиск гуми амортизаторів. При цьому стінки середніх луз і валиків бортів сприймають основне ударне і вібраційне навантаження. Після декількох таких бічних улучень куль у середні лузи відбувається розрив покриття на межі валиків бортів і гумових амортизаторів. Крім того, у стінках середніх луз утворюються вм'ятини, що порушує їх геометричні параметри і погіршує ігрові властивості середньої лузи. Задачею винаходу є в більярдному столі шляхом удосконалення конструкції стінок валиків бортів середніх луз і установлення в них елементів, що зм'якшують ударний вплив куль забезпечити підвищення терміну служби покриття бортів і бортів средніх луз і більярда в цілому. Поставлена задача вирішується тим, що в більярдному столі, що містить, раму, установлену на вертикальних опорах, стільницю прямокутної форми, горизонтально розташовану на рамі і постачену бортами з валиками, гумовими амортизаторами, а також середніми і кутовими лузами, і покриття стільниці і бортів, відповідно до винаходу, у стінках валиків бортів кожної середньої лузи виконані поглиблення, що примикають до амортизаторів, у яких закріплені гумові вкладиші, а покриття бортів охоплюють згадані гумові вкладиші. Приведені ознаки винаходу є суттєвими, тому що в сукупності достатні для забезпечення працездатності і рішення поставленої задачі, а кожний окремо необхідний для ідентифікації технічного рішення, що заявляється. Таким чином, нова сукупність загальних (відомих) і відмітних (нових) від прототипу суттєвих ознак, якими характеризується удосконалений більярдний стіл, є достатньою у всіх випадках, на які поширюється обсяг правового захисту, тому що вирішує поставлену задачу. Приведені ознаки винаходу не є обов'язковими, але, на думку заявника, є кращими і не виключають можливості іншого еквівалентного виконання більярдного столу в межах зазначеної суті винаходу. Причинно-наслідковий зв'язок між сукупністю суттєви х ознак винаходу, у тому числі відмітних (нових) при їх взаємодії з загальними (відомими) ознаками, у забезпеченні нових те хнічних властивостей об'єкта захисту, обумовлених розв'язуваною задачею, полягає в наступному. За рахунок того, що в удосконаленому більярдному столі, у стінках валиків бортів кожної середньої лузи виконані поглиблення, що примикають до амортизаторів, у яких закріплені гумові вкладиші, а покриття бортів охоплюють згадані гумові вкладиші, забезпечується підвищення терміну служби покриття і валиків бортів середніх луз і більярда в цілому. Досягається це тим, що стінки кожної середньої лузи містять вкладиші, виконані з гуми, що зм'якшує ударний вплив куль на стінки валиків бортів і їх покриття. При цьому жорсткість гуми вкладишів порівнянна з жорсткістю гуми амортизаторів. Тому, при ударах куль відбувається пружний стиск гуми амортизаторів і вкладишів. У результаті забезпечується пружний вплив ударних і вібраційних навантажень на стінки валиків бортів середніх луз, що виключає розрив покриття на межі валиків бортів і гумових амортизаторів. Крім того, у стінках валиків бортів середніх луз не утворюються вм'ятини, що забезпечує незмінність їх геометричних параметрів і стабілізує розчин середніх луз. Більярдний стіл має й інші відмітні ознаки, що доповнюють і характеризують винахід в окремих випадках його виконання і використовуються для поліпшення його технічних і споживчих властивостей. Так, у більярдному столі, відповідно до винаходу, жорсткість гуми вкладишів обрана не більше жорсткості гуми амортизаторів. Гума обраної жорсткості забезпечує необхідні пружні властивості вкладишів, порівнянні з пружними властивостями гумових амортизаторів бортів. При цьому на межі валиків бортів і гумових амортизаторів зм'якшується ударний і вібраційний вплив куль на покриття бортів. Крім того, у більярдному столі, відповідно до винаходу, глибина поглиблень у стінках валиків бортів кожної середньої лузи дорівнює не більш товщини закріплених у них вкладишів і складає 2-20 мм. Для середніх луз більярдного столу обраний діапазон значень глибини поглиблень у стінках валиків бортів і значень товщини, закріплених у них гумових вкладишів, є оптимальним, визначений дослідним шляхом і забезпечує найкраще сполучення міцнісних і пружних властивостей гумових вкладишів. Вибір цих значень менше нижньої межі згаданого діапазону не доцільний, тому що така товщина гуми вкладишів не витримує ударних і вібраційних навантажень. Вибір цих значень більше верхньої межі згаданого діапазону також не доцільний, тому що при цьому пружні властивості гумових вкладишів стабілізуються і практично не поліпшуються, а надійність кріплення гумових амортизаторів на валиках бортів суттєво знижується. Надалі винахід пояснюється докладним описом його конструкції з посиланням на прикладені креслення. На фіг. 1 зображений більярдний стіл, загальний вид, вид збоку. На фіг. 2 зображений більярдний стіл, загальний вид, вид зверху. На фіг. 3 зображена середня луза, вид зверху. На фіг. 4 зображений розріз А-А на фіг. 3. Більярдний стіл містить (фіг. 1-4) раму 1 (фіг. 1), установлену на вертикальних опорах 2, стільницю 3 (фіг. 2, 4) прямокутної форми, горизонтально розташовану на рамі 1 і постачену бортами 4 (фіг. 1-4) з валиками 5 (фіг. 3, 4), гумовими амортизаторами 6, а також середніми і кутовими лузами 7 (фиг.2-4), 8 (фиг. 2), і покриття 9, 10 (фиг. 4) стільниці 3 і бортів 4. Борти 4 прикріплені до стільниці 3 за допомогою елементів кріплення (на кресленнях не показано). У стінках валиків 5 бортів 4 кожні середні лузи 7 виконані поглиблення 11, що примикають до гумових амортизаторів 6, у яких закріплені гумові вкладиші 12, а покриття 10 бортів 4 охоплюють згадані гумові вкладиші 12 (фіг. 3, 4). Поглиблення 11 виконують у зоні контакту з кулями. При цьому поглиблення 11 можуть бути виконані за формою повного чи часткового зрізу стінки валика 5 борта 4 середні лузи 7. Глибина t1 поглиблень 11 у стінках валиків 5 бортів 4 кожноі середньої лузи 7 дорівнює не більш товщини 12 закріплених у них гумових вкладишів 12 і складає 2 - 20 мм (фіг. 3). Найкращі результати по зм'якшенню ударного впливу куль на стінки валиків 5 бортів 4 і підвищенню терміну служби покриття 10 середньої лузи 7 можуть бути досягнуті при використанні мікропористої гуми для виготовлення гумових вкладишів 12 і коли глибина ti поглиблень 11 у стінках валиків 5 бортів 4 кожні середні лузи 7 і товщина t 2 закріплених у них гумових вкладишів 12 складає 6-9 мм. Особливості технології ви готовлення і збирання більярдного столу полягають у наступному. Стільницю 3 виготовляють із природного каменю чи композиційного матеріалу. Як покриття 9, 10 стільниці 3 і бортів 4 використовують більярдне сукно, наприклад, одного з відомих світових виробників - фірми «Iwan Simonis» (Бельгія) синього чи зеленого кольорів. Борта 4 виготовляють з дерева, переважно, твердих порід, наприклад дуба, бука, ясена чи різних порід червоного дерева. При використанні удосконаленого більярдного столу при ударах куль відбувається пружний стиск гуми амортизаторів 6 і вкладишів 12. У результаті цього забезпечується пружний вплив ударних і вібраційних навантажень на стінки валиків 5 бортів 4 середніх луз 7, що виключає розрив покриття 10 на межі валиків 5 і гумових амортизаторів 6 бортів 4. Крім того, у стінках валиків 5 бортів 4 середніх луз 7 не утворюються вм'ятини, що забезпечує незмінність геометричних параметрів і стабілізує розчин середніх луз 7. Таким чином, шляхом удосконалення конструкції стінок валиків 5 бортів 4 середніх луз 7 і установлення в них елементів, що зм'якшують ударний вплив куль, забезпечується підвищення терміну служби покриття 10 і валиків 5 бортів 4 середніх луз 7 і більярду в цілому. При цьому стабілізуються геометричні параметри і поліпшуються ігрові властивості середніх луз 7 більярдного столу. Більярдний стіл удосконаленої конструкції може бути багаторазово виготовлений промисловим способом з використанням відомих матеріалів і сучасної технології на будь-якім підприємстві по виготовленню більярдних столів.
