Пристрій для реєстрації інформації

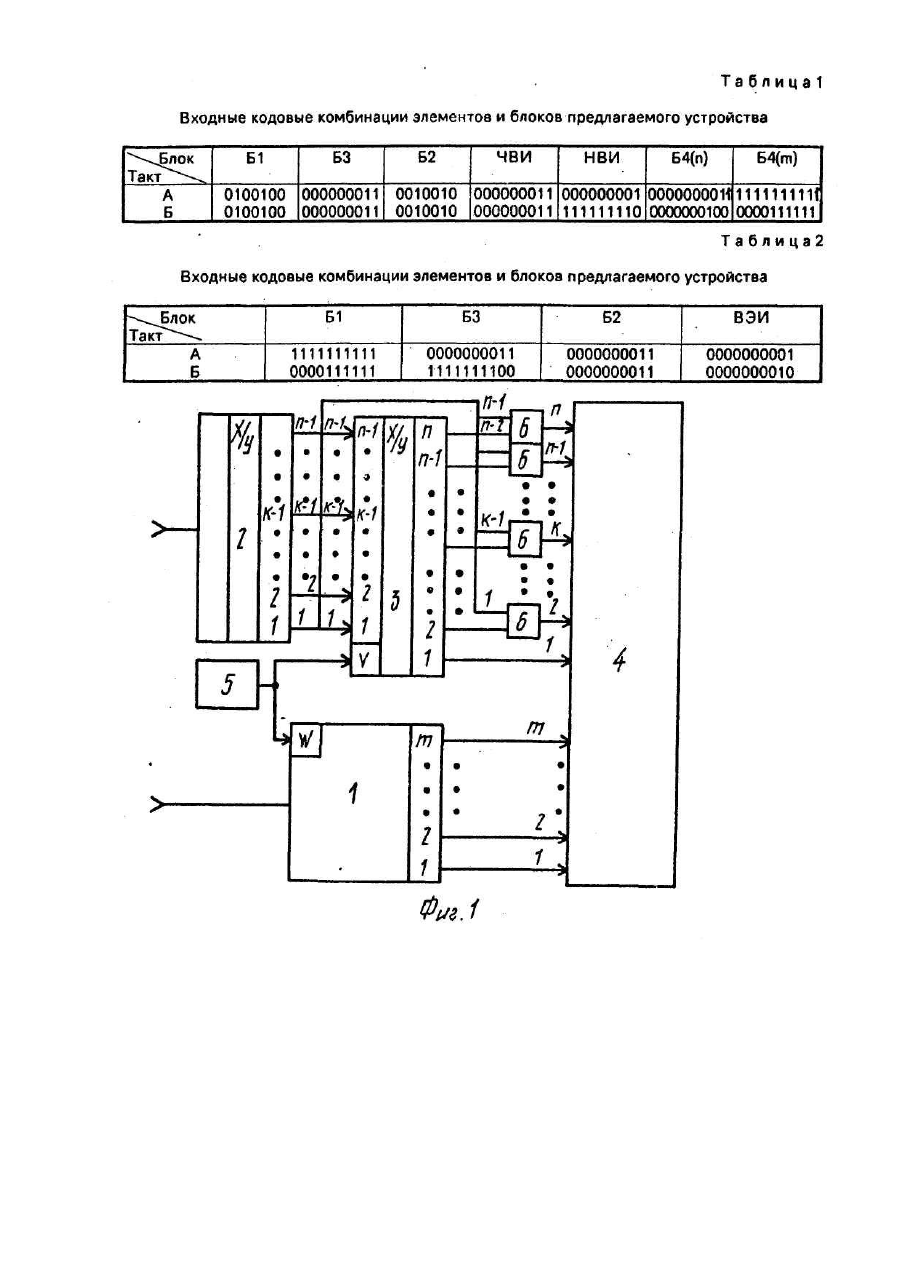

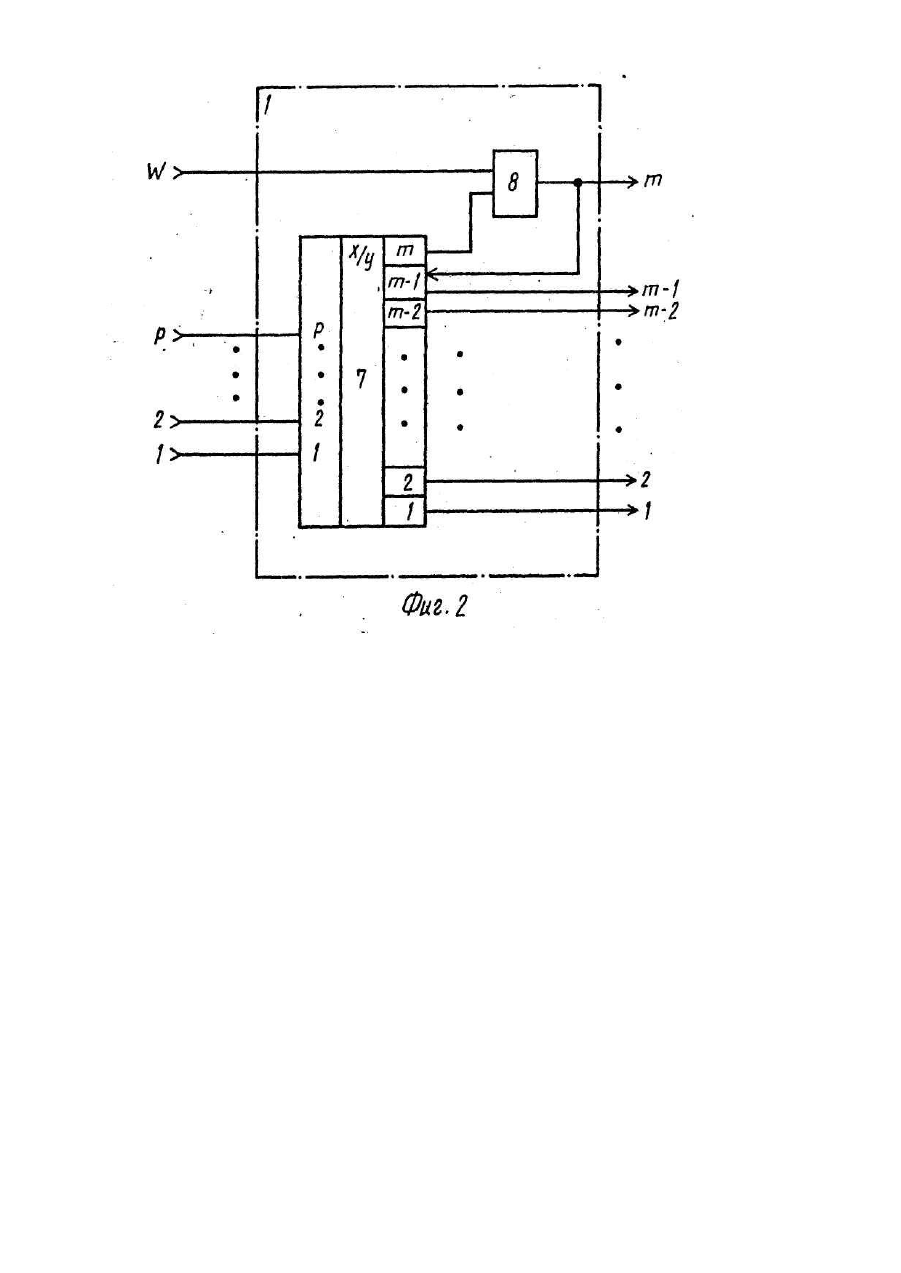

Изобретение относится к измерительной технике и может быть использовано при создании измерительных приборов со световой шкалой, а также в приборах с механическими индикаторами. Цель изобретения - упрощение устройства. На фиг.1 представлена функциональная схема устройства: на фиг. 2 представлен вариант выполнения блока 1 устройства. Устройство содержит первый, второй и третий блоки 1-3 преобразования кодов, блок 4 регистрации, генератор 5 импульсов, элементы И 6. Блок 1 содержит преобразователь 7 кодов и элемент ИЛИ 8. Устройство работает следующим образом. На входы устройства подается двоичный семисегментный код числа NM = 10.N + М, подлежащего выводу. На входы блока 1 поступает код числа младшего десятичного разряда М, а на входы блока 2 - код числа старшего разряда N. Устройство работает в два такта. Такту А соответствует логическая единица на выходе генератора 5, а такту Б - логический нуль. В такт А блок 1 преобразует семисегментный код числа М в mразрядную кодовую комбинацию вида 11...1, где m - количество входов младших разрядов блока 4. Блок 2 трансформирует семисегментный код числа N в n-1-разрядную кодовую комбинацию вида 00...011...1. содержащую N единиц. Этот код поступает на информационные входы блока 3 и преобразуется в n-разрядную кодовую комбинацию вида 00...011...1, содержащую N единиц. С блока 3 младший бит этой кодовой комбинации поступает на вход первого старшего разряда блока 4, а остальные биты - на вторые входы n-1 элементов И 6. На вторых входах эти х элементов формируется n-1-разрядная кодовая комбинация вида 00...011...1, содержащая N1 единиц, а на вход первого старшего разряда блока 4 поступает логическая единица. На первый входы элементов 6 с выходов блока 2 поступает кодовая комбинация вида 00...011...1, содержащая N единиц, в результате чего на их выходах формируется n-1-рэзрядный код 00...011...1, содержащий N-1 единиц. С выходов элементов И 6 этот код поступает на входы старши х разрядов блока 4 с номерами от 2 до n. Следовательно, в такт А на входы блока 4 по младшим разрядам подводится m-разрядный код вида 11...1, а по старшим разрядам n-разрядный код вида 00...011...1, содержащий N единиц. В такт Б блок 1 преобразует код числа М в mразрядную кодовую комбинацию вида 00...011...1, содержащую М+1 единицу. Блок 2 трансформирует код числа N в n-1-разрядную комбинацию вида 00...011...1, содержащую N единиц. Этот код поступает на информационные входы блока 3 и преобразуется в n-разрядную кодовую комбинацию вида 11...100...0, содержащую N нулей. С выходов блока 3 младший бит этого кода поступает на вход первого старшего разряда блока 4, а остальные биты - на вторые входы n-1 элементов И 6. На вторых входах эти х элементов формируется n-1-разрядная кодовая комбинация вида 11...100...0, содержащая N-1 нулей, а на вход первого старшего разряда блока 4 поступает логический нуль. На первые входы элементов И 6 с выходов блока 2 поступает n-1-разрядный код вида 00...011...1, содержащий N единиц, в результате чего на их выхода х формируется n-1-разрядный код вида 00...010...0, содержащий единицу на N-ой позиции. С выходов элементов И 6 этот код поступает на входы старших разрядов блока 4 с номерами от 2 до n. Следовательно, в такт Б на входы блока 4 по младшим разрядам подводится m-разрядный код вида 00...011... 1, содержащий М+1 единиц, а по старшим разрядам - nразрядный код вида 00...010...0, содержащий единицу на N+1-ой позиции. В результате этого в такт А возбуждается N полных старших разрядов блока 4 из 10N элементов, а в такт Б - N+1-й неполный старший разряд из М+1 элементов. Частоту импульсов тактового генератора 5 выбирают таким образом, чтобы приемник информации воспринимал выходной сигнал в виде непрерывной контрастной относительно фона линии из 10N + М + 1 возбужденных элементов, что соответствует выводу числа вида 10N + М. Устройство реализовано на микросхемах малого уровня интеграции, например, К555 ЛН1, К555ЛЕ1, К555ЛП5, К555ЛИ1, К555ЛЛ1, К555ЛА3. Блок 3 выполнен в виде индикатора на основе 100 светодиодных элементов, включенных матрицей 10x10. На индикаторе отображается 100 значений от "00" до "99". Пример конкретной работы устройства. Пусть необходимо вывести в блок 4 десятичное число 25. На вход устройства поступает код "0010010, 0100100". Устройство работает в два такта. Такту А соответствует наличие логической единицы на выходе тактового генератора, а такту Б - потенциала логического нуля. Работа устройства описывается картой потенциалов, приведенной в таблицах 1, 2. В них использованы следующие условные обозначения: Б1 - первый блок преобразования кодов; Б2 - второй блок преобразования кодов; Б3 - третий блок преобразования кодов; Б4 - входы 1-n блока индикации (фиг.1) Б4(м) - входы 1-м блока индикации (фиг.1) ЧВИ - четные входы элементов И НВИ - нечетные входы элементов И ВЭИ - выходы элементов И. В такт А возбуждаются два полных старших разряда из 20 светодиодов, а в такт Б - третий непотный старший разряд из шести светодиодов. При частоте тактового генератора 100Гц оператор на шкале наблюдает светящуюся линию из 26 светодиодов, что соответствует индикации числа "25".
