Електронагрівач

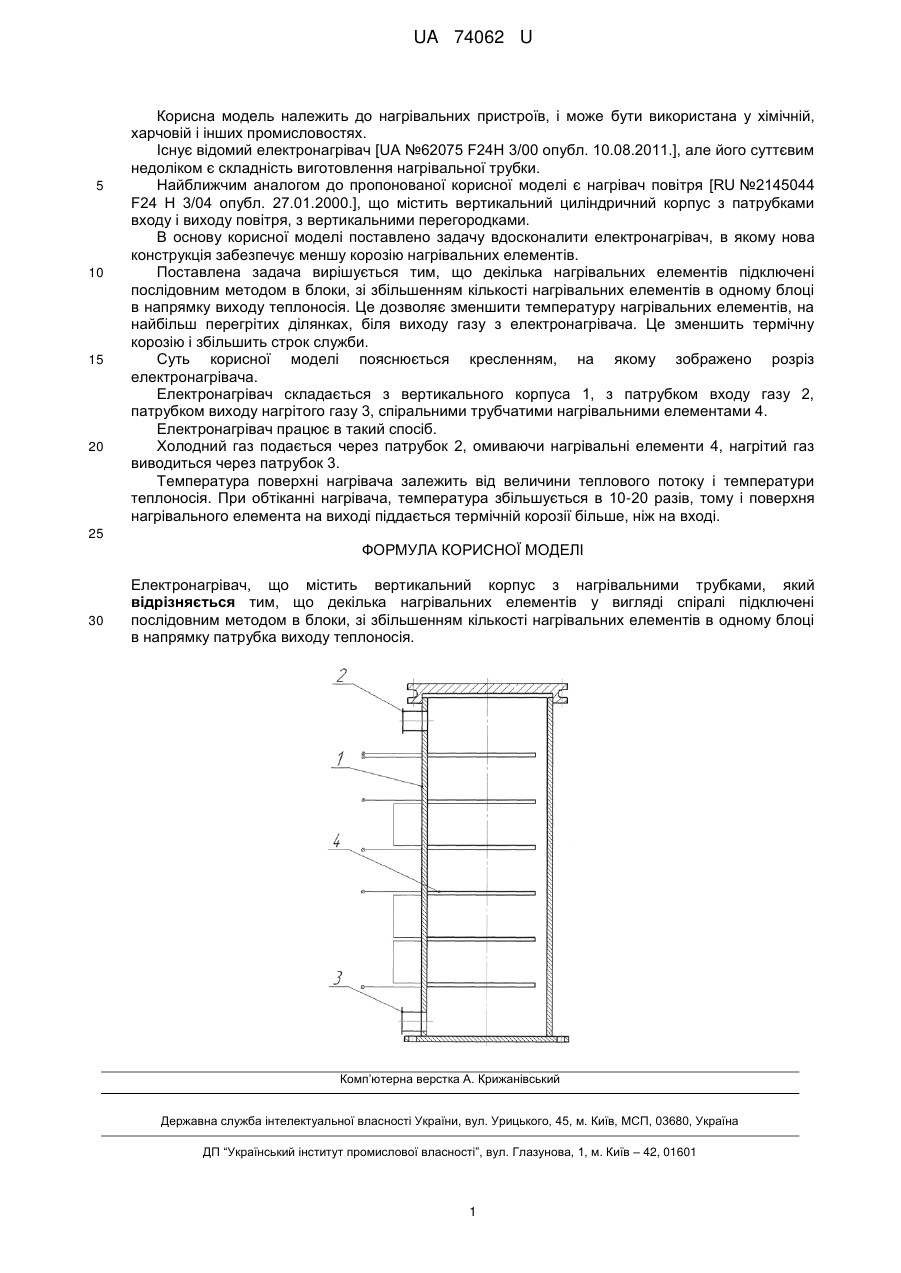

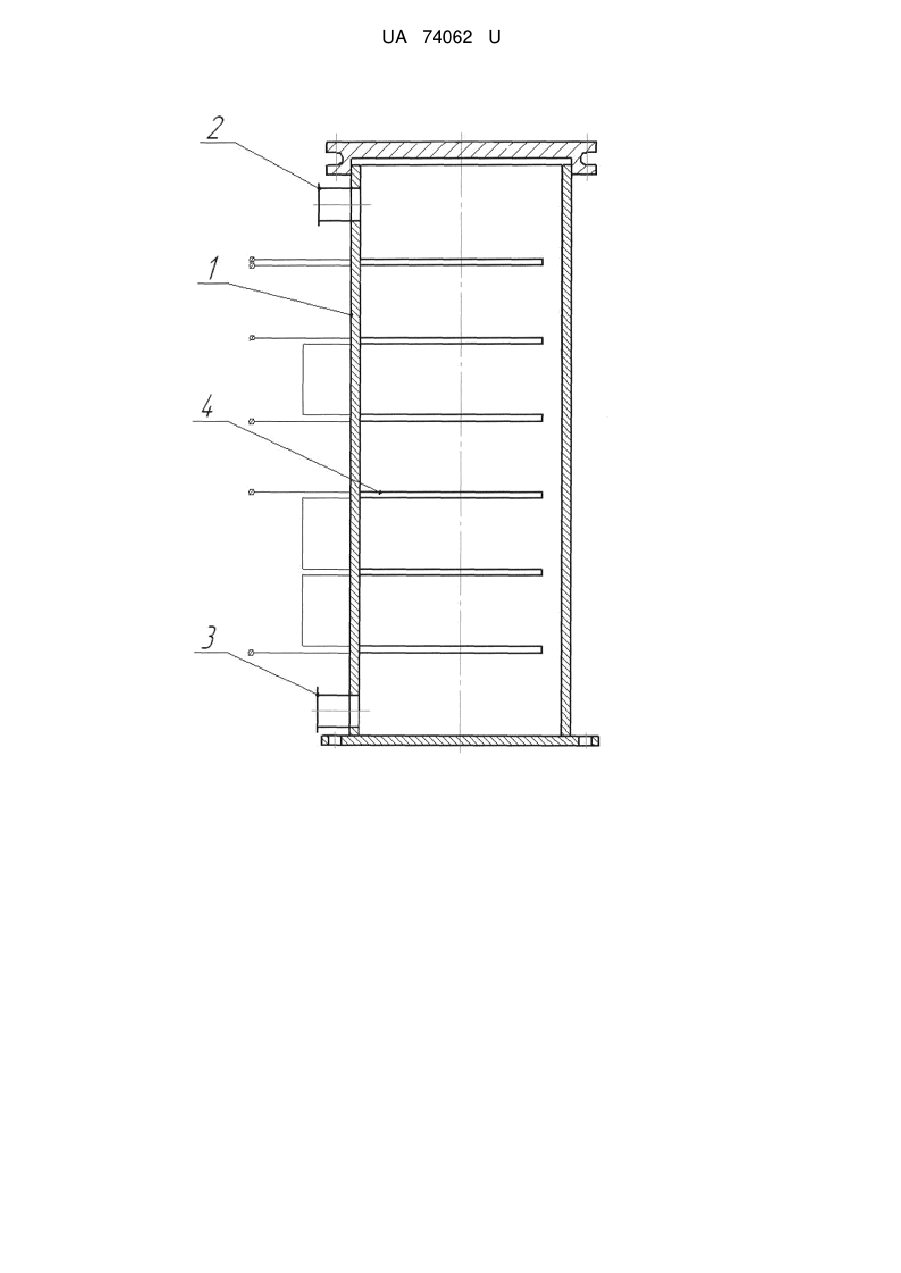

Реферат: Електронагрівач містить вертикальний корпус з нагрівальними трубками, нагрівальні елементи у вигляді спіралі підключені послідовним методом в блоки. UA 74062 U (54) ЕЛЕКТРОНАГРІВАЧ UA 74062 U UA 74062 U 5 10 15 20 Корисна модель належить до нагрівальних пристроїв, і може бути використана у хімічній, харчовій і інших промисловостях. Існує відомий електронагрівач [UA №62075 F24H 3/00 опубл. 10.08.2011.], але його суттєвим недоліком є складність виготовлення нагрівальної трубки. Найближчим аналогом до пропонованої корисної моделі є нагрівач повітря [RU №2145044 F24 Н 3/04 опубл. 27.01.2000.], що містить вертикальний циліндричний корпус з патрубками входу і виходу повітря, з вертикальними перегородками. В основу корисної моделі поставлено задачу вдосконалити електронагрівач, в якому нова конструкція забезпечує меншу корозію нагрівальних елементів. Поставлена задача вирішується тим, що декілька нагрівальних елементів підключені послідовним методом в блоки, зі збільшенням кількості нагрівальних елементів в одному блоці в напрямку виходу теплоносія. Це дозволяє зменшити температуру нагрівальних елементів, на найбільш перегрітих ділянках, біля виходу газу з електронагрівача. Це зменшить термічну корозію і збільшить строк служби. Суть корисної моделі пояснюється кресленням, на якому зображено розріз електронагрівача. Електронагрівач складається з вертикального корпуса 1, з патрубком входу газу 2, патрубком виходу нагрітого газу 3, спіральними трубчатими нагрівальними елементами 4. Електронагрівач працює в такий спосіб. Холодний газ подається через патрубок 2, омиваючи нагрівальні елементи 4, нагрітий газ виводиться через патрубок 3. Температура поверхні нагрівача залежить від величини теплового потоку і температури теплоносія. При обтіканні нагрівача, температура збільшується в 10-20 разів, тому і поверхня нагрівального елемента на виході піддається термічній корозії більше, ніж на вході. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Електронагрівач, що містить вертикальний корпус з нагрівальними трубками, який відрізняється тим, що декілька нагрівальних елементів у вигляді спіралі підключені послідовним методом в блоки, зі збільшенням кількості нагрівальних елементів в одному блоці в напрямку патрубка виходу теплоносія. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
