Спосіб одержання знищувача іржі

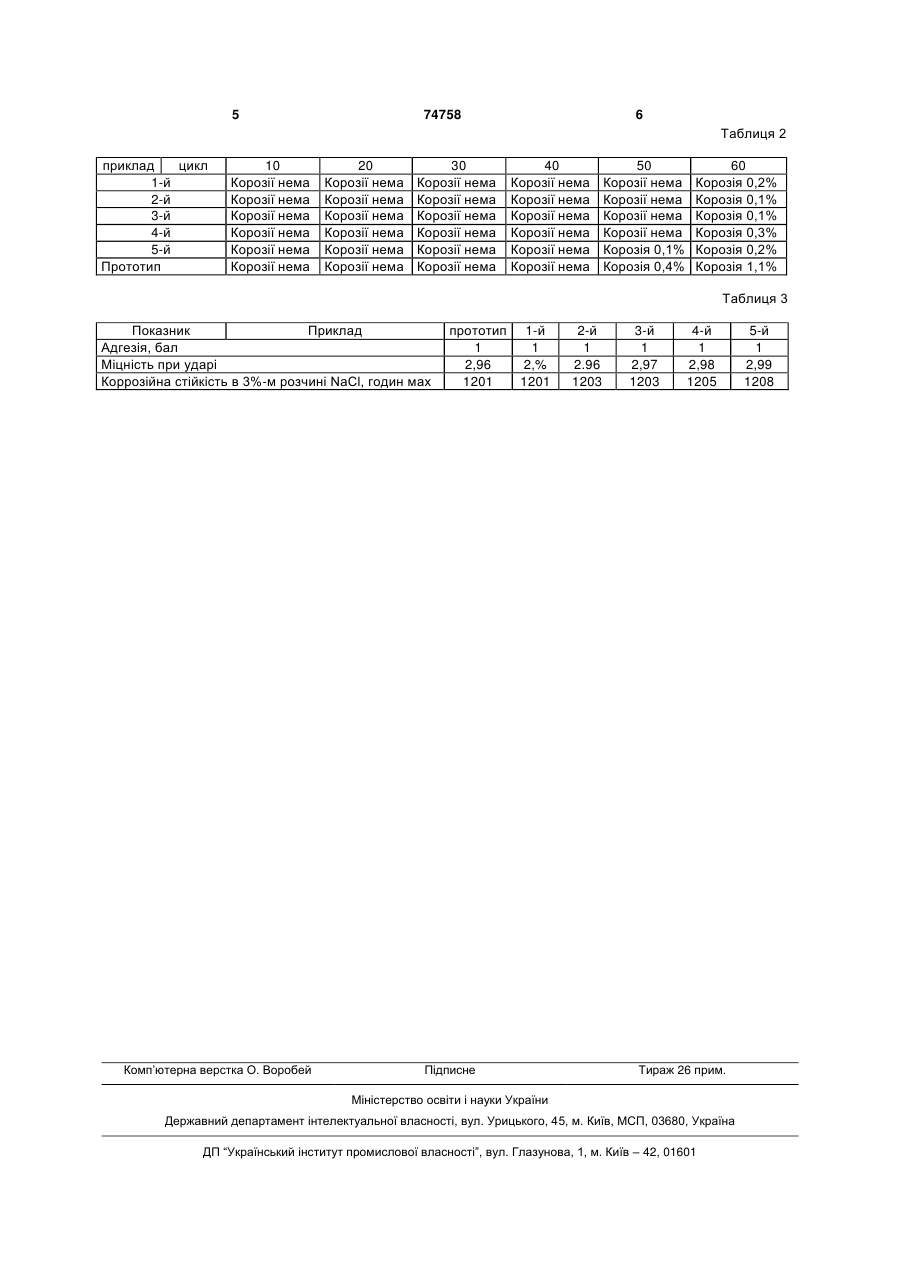

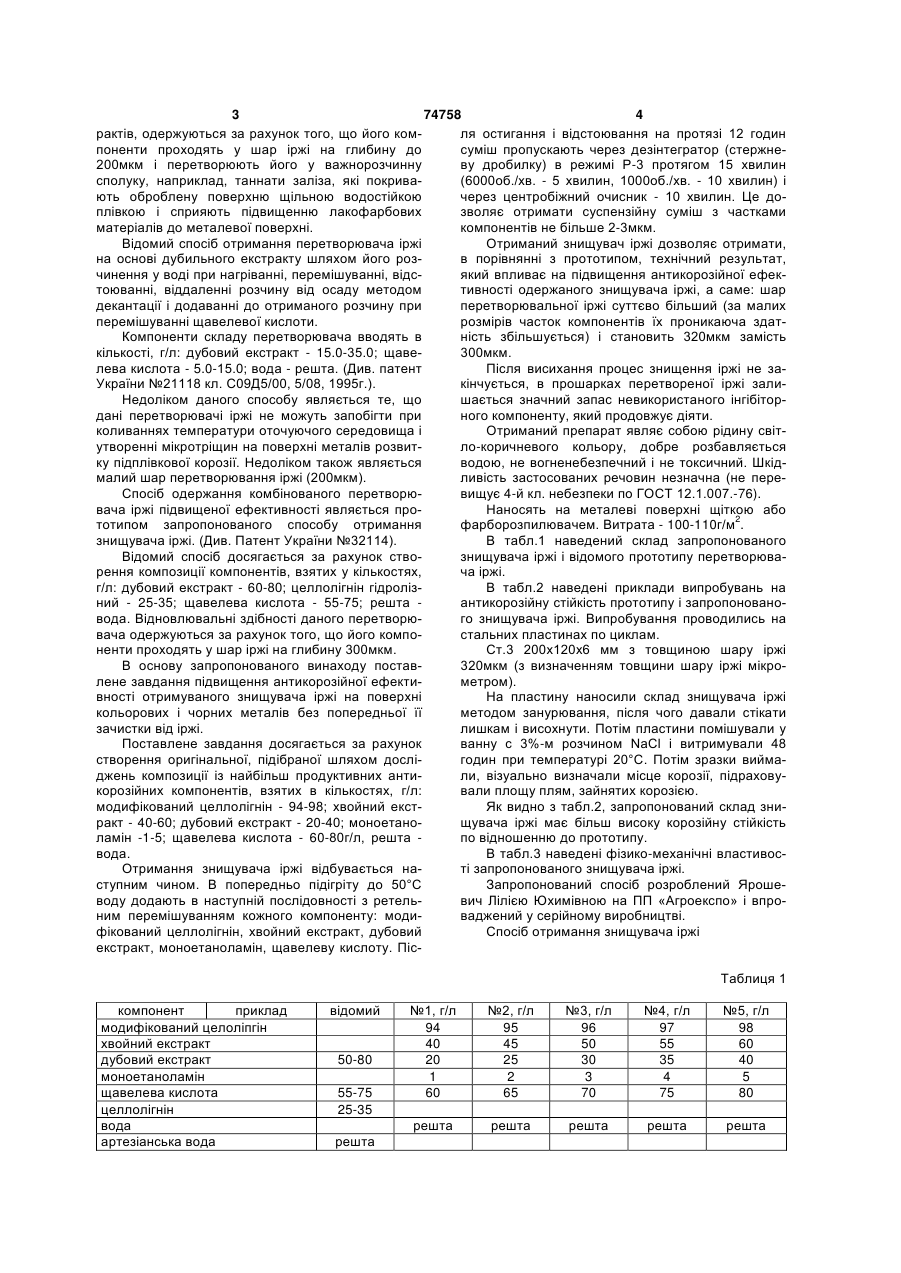

1. Спосіб одержання знищувача іржі, який відрізняється тим, що додають моноетаноламін після розчинення модифікованого целолігніну в підігрітій воді з хвойним та дубовим екстрактами і щавлевою кислотою, цю суміш перемішують, відс 3 74758 4 рактів, одержуються за рахунок того, що його комля остигання і відстоювання на протязі 12 годин поненти проходять у шар іржі на глибину до суміш пропускають через дезінтегратор (стержне200мкм і перетворюють його у важнорозчинну ву дробилку) в режимі Р-3 протягом 15 хвилин сполуку, наприклад, таннати заліза, які покрива(6000об./хв. - 5 хвилин, 1000об./хв. - 10 хвилин) і ють оброблену поверхню щільною водостійкою через центробіжний очисник - 10 хвилин. Це доплівкою і сприяють підвищенню лакофарбових зволяє отримати суспензійну суміш з частками матеріалів до металевої поверхні. компонентів не більше 2-3мкм. Відомий спосіб отримання перетворювача іржі Отриманий знищувач іржі дозволяє отримати, на основі дубильного екстракту шляхом його розв порівнянні з прототипом, технічний результат, чинення у воді при нагріванні, перемішуванні, відсякий впливає на підвищення антикорозійної ефектоюванні, віддаленні розчину від осаду методом тивності одержаного знищувача іржі, а саме: шар декантації і додаванні до отриманого розчину при перетворювальної іржі суттєво більший (за малих перемішуванні щавелевої кислоти. розмірів часток компонентів їх проникаюча здатКомпоненти складу перетворювача вводять в ність збільшується) і становить 320мкм замість кількості, г/л: дубовий екстракт - 15.0-35.0; щаве300мкм. лева кислота - 5.0-15.0; вода - решта. (Див. патент Після висихання процес знищення іржі не заУкраїни №21118 кл. С09Д5/00, 5/08, 1995г.). кінчується, в прошарках перетвореної іржі залиНедоліком даного способу являється те, що шається значний запас невикористаного інгібітордані перетворювачі іржі не можуть запобігти при ного компоненту, який продовжує діяти. коливаннях температури оточуючого середовища і Отриманий препарат являє собою рідину світутворенні мікротріщин на поверхні металів розвитло-коричневого кольору, добре розбавляється ку підплівкової корозії. Недоліком також являється водою, не вогненебезпечний і не токсичний. Шкідмалий шар перетворювання іржі (200мкм). ливість застосованих речовин незначна (не переСпосіб одержання комбінованого перетворювищує 4-й кл. небезпеки по ГОСТ 12.1.007.-76). вача іржі підвищеної ефективності являється проНаносять на металеві поверхні щіткою або тотипом запропонованого способу отримання фарборозпилювачем. Витрата - 100-110г/м2. знищувача іржі. (Див. Патент України №32114). В табл.1 наведений склад запропонованого Відомий спосіб досягається за рахунок ствознищувача іржі і відомого прототипу перетворюварення композиції компонентів, взятих у кількостях, ча іржі. г/л: дубовий екстракт - 60-80; целлолігнін гідролізВ табл.2 наведені приклади випробувань на ний - 25-35; щавелева кислота - 55-75; решта антикорозійну стійкість прототипу і запропоновановода. Відновлювальні здібності даного перетворюго знищувача іржі. Випробування проводились на вача одержуються за рахунок того, що його компостальних пластинах по циклам. ненти проходять у шар іржі на глибину 300мкм. Ст.3 200x120x6 мм з товщиною шару іржі В основу запропонованого винаходу постав320мкм (з визначенням товщини шару іржі мікролене завдання підвищення антикорозійної ефектиметром). вності отримуваного знищувача іржі на поверхні На пластину наносили склад знищувача іржі кольорових і чорних металів без попередньої її методом занурювання, після чого давали стікати зачистки від іржі. лишкам і висохнути. Потім пластини помішували у Поставлене завдання досягається за рахунок ванну с 3%-м розчином NaCl і витримували 48 створення оригінальної, підібраної шляхом дослігодин при температурі 20°С. Потім зразки виймаджень композиції із найбільш продуктивних антили, візуально визначали місце корозії, підраховукорозійних компонентів, взятих в кількостях, г/л: вали площу плям, зайнятих корозією. модифікований целлолігнін - 94-98; хвойний екстЯк видно з табл.2, запропонований склад зниракт - 40-60; дубовий екстракт - 20-40; моноетанощувача іржі має більш високу корозійну стійкість ламін -1-5; щавелева кислота - 60-80г/л, решта по відношенню до прототипу. вода. В табл.3 наведені фізико-механічні властивосОтримання знищувача іржі відбувається наті запропонованого знищувача іржі. ступним чином. В попередньо підігріту до 50°С Запропонований спосіб розроблений Ярошеводу додають в наступній послідовності з ретельвич Лілією Юхимівною на ПП «Агроекспо» і впроним перемішуванням кожного компоненту: модиваджений у серійному виробництві. фікований целлолігнін, хвойний екстракт, дубовий Спосіб отримання знищувача іржі екстракт, моноетаноламін, щавелеву кислоту. ПісТаблиця 1 компонент приклад модифікований целоліпгін хвойний екстракт дубовий екстракт моноетаноламін щавелева кислота целлолігнін вода артезіанська вода відомий 55-75 25-35 решта №2, г/л 95 45 25 2 65 №3, г/л 96 50 30 3 70 №4, г/л 97 55 35 4 75 №5, г/л 98 60 40 5 80 решта 50-80 №1, г/л 94 40 20 1 60 решта решта решта решта 5 74758 6 Таблиця 2 приклад цикл 1-й 2-й 3-й 4-й 5-й Прототип 10 Корозії нема Корозії нема Корозії нема Корозії нема Корозії нема Корозії нема 20 Корозії нема Корозії нема Корозії нема Корозії нема Корозії нема Корозії нема 30 Корозії нема Корозії нема Корозії нема Корозії нема Корозії нема Корозії нема 40 Корозії нема Корозії нема Корозії нема Корозії нема Корозії нема Корозії нема 50 Корозії нема Корозії нема Корозії нема Корозії нема Корозія 0,1% Корозія 0,4% 60 Корозія 0,2% Корозія 0,1% Корозія 0,1% Корозія 0,3% Корозія 0,2% Корозія 1,1% Таблиця 3 Показник Приклад Адгезія, бал Міцність при ударі Коррозійна стійкість в 3%-м розчині NaCl, годин мах Комп’ютерна верстка О. Воробей прототип 1-й 1 1 2,96 2,% 1201 1201 Підписне 2-й 1 2.96 1203 3-й 1 2,97 1203 4-й 1 2,98 1205 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5-й 1 2,99 1208
