Спосіб одержання комбінованого перетворювача іржі підвищеної ефективності

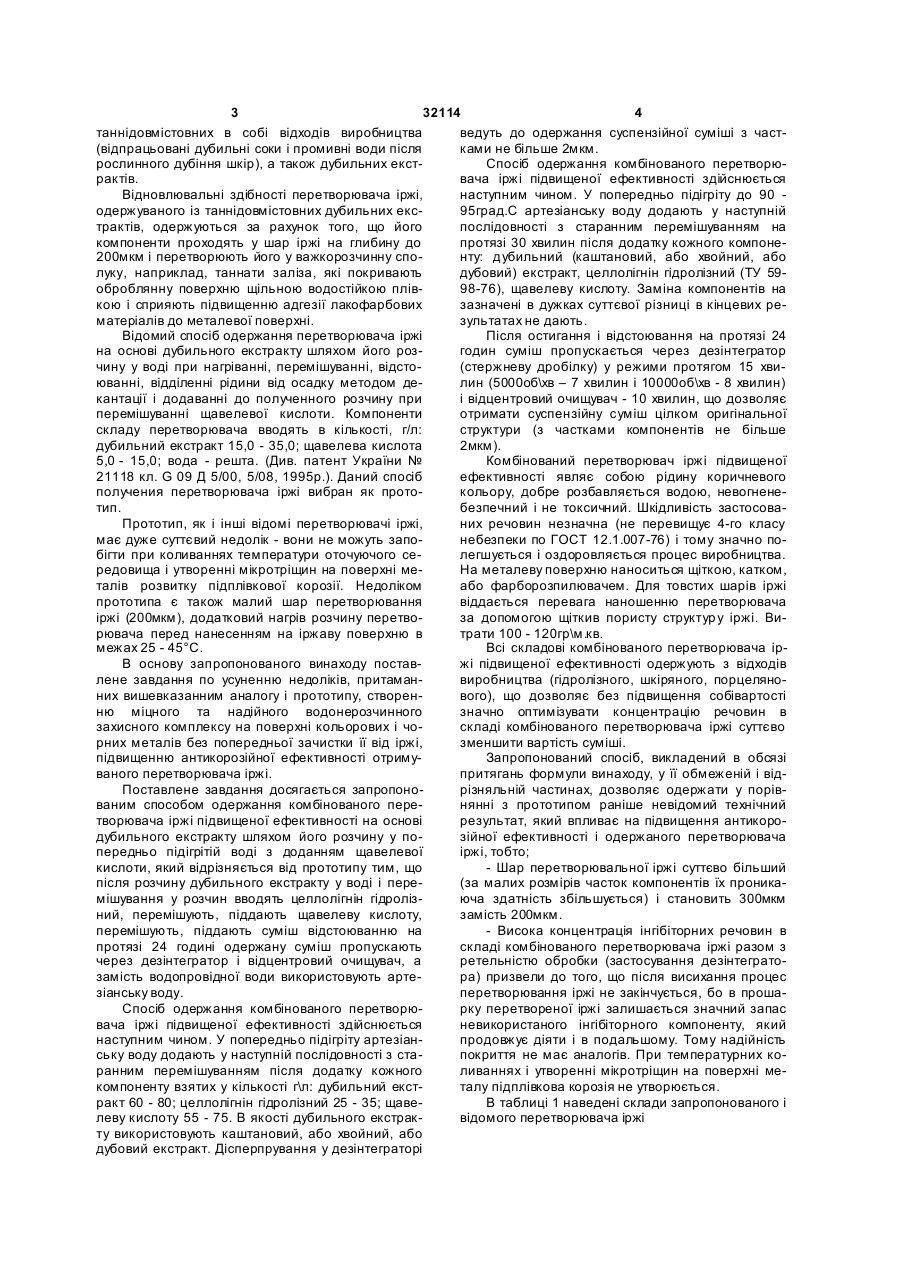

1. Спосіб одержання комбінованого перетворювача іржі підвищеної ефективності на основі дубильного екстракту шля хом його розчинення у попередньо підігрітій воді з доданням щавлевої кислоти, який відрізняється тим, що після розчинення дубильного екстракту у воді і перемішуванні у розчин вводять целолігнін гідролізний, перемішують, потім додають щавлеву кислоту, перемішують, піддають відстоюванню протягом 24 3 32114 4 таннідовмістовних в собі відходів виробництва ведуть до одержання суспензійної суміші з част(відпрацьовані дубильні соки і промивні води після ками не більше 2мкм. рослинного дубіння шкір), а також дубильних екстСпосіб одержання комбінованого перетворюрактів. вача іржі підвищеної ефективності здійснюється Відновлювальні здібності перетворювача іржі, наступним чином. У попередньо підігріту до 90 одержуваного із таннідовмістовних дубильних екс95град.С артезіанську воду додають у наступній трактів, одержуються за рахунок того, що його послідовності з старанним перемішуванням на компоненти проходять у шар іржі на глибину до протязі 30 хвилин після додатку кожного компоне200мкм і перетворюють його у важкорозчинну спонту: дубильний (каштановий, або хвойний, або луку, наприклад, таннати заліза, які покривають дубовий) екстракт, целлолігнін гідролізний (ТУ 59оброблянну поверхню щільною водостійкою плів98-76), щавелеву кислоту. Заміна компонентів на кою і сприяють підвищенню адгезії лакофарбових зазначені в дужках суттєвої різниці в кінцевих рематеріалів до металевої поверхні. зультатах не дають. Відомий спосіб одержання перетворювача іржі Після остигання і відстоювання на протязі 24 на основі дубильного екстракту шляхом його розгодин суміш пропускається через дезінтегратор чину у воді при нагріванні, перемішуванні, відсто(стержневу дробілку) у режими протягом 15 хвиюванні, відділенні рідини від осадку методом делин (5000об\хв – 7 хвилин і 10000об\хв - 8 хвилин) кантації і додаванні до полученного розчину при і відцентровий очищувач - 10 хвилин, що дозволяє перемішуванні щавелевої кислоти. Компоненти отримати суспензійну суміш цілком оригінальної складу перетворювача вводять в кількості, г/л: структури (з частками компонентів не більше дубильний екстракт 15,0 - 35,0; щавелева кислота 2мкм). 5,0 - 15,0; вода - решта. (Див. патент України № Комбінований перетворювач іржі підвищеної 21118 кл. G 09 Д 5/00, 5/08, 1995р.). Даний спосіб ефективності являє собою рідину коричневого получения перетворювача іржі вибран як протокольору, добре розбавляється водою, невогненетип. безпечний і не токсичний. Шкідливість застосоваПрототип, як і інші відомі перетворювачі іржі, них речовин незначна (не перевищує 4-го класу має дуже суттєвий недолік - вони не можуть запонебезпеки по ГОСТ 12.1.007-76) і тому значно побігти при коливаннях температури оточуючого селегшується і оздоровляється процес виробництва. редовища і утворенні мікротріщин на поверхні меНа металеву поверхню наноситься щіткою, катком, талів розвитку підплівкової корозії. Недоліком або фарборозпилювачем. Для товстих шарів іржі прототипа є також малий шар перетворювання віддається перевага наношенню перетворювача іржі (200мкм), додатковий нагрів розчину перетвоза допомогою щіткив пористу структур у іржі. Вирювача перед нанесенням на іржаву поверхню в трати 100 - 120гр\м.кв. межах 25 - 45°С. Всі складові комбінованого перетворювача ірВ основу запропонованого винаходу поставжі підвищеної ефективності одержують з відходів лене завдання по усуненню недоліків, притаманвиробництва (гідролізного, шкіряного, порцеляноних вишевказанним аналогу і прототипу, створенвого), що дозволяє без підвищення собівартості ню міцного та надійного водонерозчинного значно оптимізувати концентрацію речовин в захисного комплексу на поверхні кольорових і чоскладі комбінованого перетворювача іржі суттєво рних металів без попередньої зачистки її від іржі, зменшити вартість суміші. підвищенню антикорозійної ефективності отримуЗапропонований спосіб, викладений в обсязі ваного перетворювача іржі. притягань формули винаходу, у її обмеженій і відПоставлене завдання досягається запропонорізняльній частинах, дозволяє одержати у порівваним способом одержання комбінованого перенянні з прототипом раніше невідомий технічний творювача іржі підвищеної ефективності на основі результат, який впливає на підвищення антикородубильного екстракту шляхом його розчину у позійної ефективності і одержаного перетворювача передньо підігрітій воді з доданням щавелевої іржі, тобто; кислоти, який відрізняється від прототипу тим, що - Шар перетворювальної іржі суттєво більший після розчину дубильного екстракту у воді і пере(за малих розмірів часток компонентів їх проникамішування у розчин вводять целлолігнін гідролізюча здатність збільшується) і становить 300мкм ний, перемішують, піддають щавелеву кислоту, замість 200мкм. перемішують, піддають суміш відстоюванню на - Висока концентрація інгібіторних речовин в протязі 24 годині одержану суміш пропускають складі комбінованого перетворювача іржі разом з через дезінтегратор і відцентровий очищувач, а ретельністю обробки (застосування дезінтегратозамість водопровідної води використовують артера) призвели до того, що після висихання процес зіанську воду. перетворювання іржі не закінчується, бо в прошаСпосіб одержання комбінованого перетворюрку перетвореної іржі залишається значний запас вача іржі підвищеної ефективності здійснюється невикористаного інгібіторного компоненту, який наступним чином. У попередньо підігріту артезіанпродовжує діяти і в подальшому. Тому надійність ську воду додають у наступній послідовності з стапокриття не має аналогів. При температурних коранним перемішуванням після додатку кожного ливаннях і утворенні мікротріщин на поверхні мекомпоненту взятих у кількості г\л: дубильний екстталу підплівкова корозія не утворюється. ракт 60 - 80; целлолігнін гідролізний 25 - 35; щавеВ таблиці 1 наведені склади запропонованого і леву кислоту 55 - 75. В якості дубильного екстраквідомого перетворювача іржі ту використовують каштановий, або хвойний, або дубовий екстракт. Дісперпрування у дезінтеграторі 5 32114 прикладкомпонент дубильний екстракт целлолігнін щавелева кислота артезіанська вода водопровідна вода 6 відомий 15 - 35 5 - 15 решта В таблиці 2 наведені наслідки випробувань на антикорозійну стійкість прототипа і запропонованого перетворювача іржі. Випробування проводились по циклах на сталевих пластинах Ст.З № 1г\л 60 25 55 решта Таблиця 1 №3г\л 80 35 75 решта № 2г\л 70 30 65 решта 200x120x6мм з товщиною шару іржі 300мкм (з визначенням товщини шару іржі мікрометром і віддалених результатів методом екстраполяції). Остаточні результати за фактом. Таблиця 2 цикли приклади 1-й 10 20 З0 40 50 60 корозії нема корозії нема корозії нема корозії нема корозія 0,4% корозія 0,7% 2-й корозії нема корозії нема корозії нема корозії нема корозія 0,3% корозія 1,1% 3-й корозії нема корозії нема корозії нема корозії нема корозія 0,2 корозія 0,4% Прототип корозії нема корозія 5% корозія 10% корозія 23% корозія 379/о корозія 53% На пластини методом занурювання наносили дослідні склада перетворювачей, після чого давали стікати лишкам і висохнути покриттю. Після чого пластини приміщали у ванну з 3%-ним розчином NaCl і витримували 48 годин при t 20град.С. Після витяжки зразків візуально визначили місце корозії, потім підрахували площину плям, зайнятих корозією. В таблиці 3 наведені фізико-механічні властивості запропонованого комбінованого перетворювача іржі підвищеної ефективності. Таблиця 3 Приклади показник про- 1-й тотип 1 1 2,45 2,97 Адгезія (бал) Міцність при ударі Корозійна стійкість у 3% розчині NaCl (год\мах) 840 2-й 3-й 1 2,99 1 2,97 1203 1205 1201 Як бачимо з таблиць 2, 3 запропонований склад перетворювача іржі має більш високу корозійну стійкість та механічну міцність при ударі по відношенню до прототипу. Запропонований спосіб запропонований автором на ТОВ "Агросинтез" і упроваджений у серійне виробництво. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хо хлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90
