Змішувач безперервної дії для приготування холоднотвердіючих сумішей

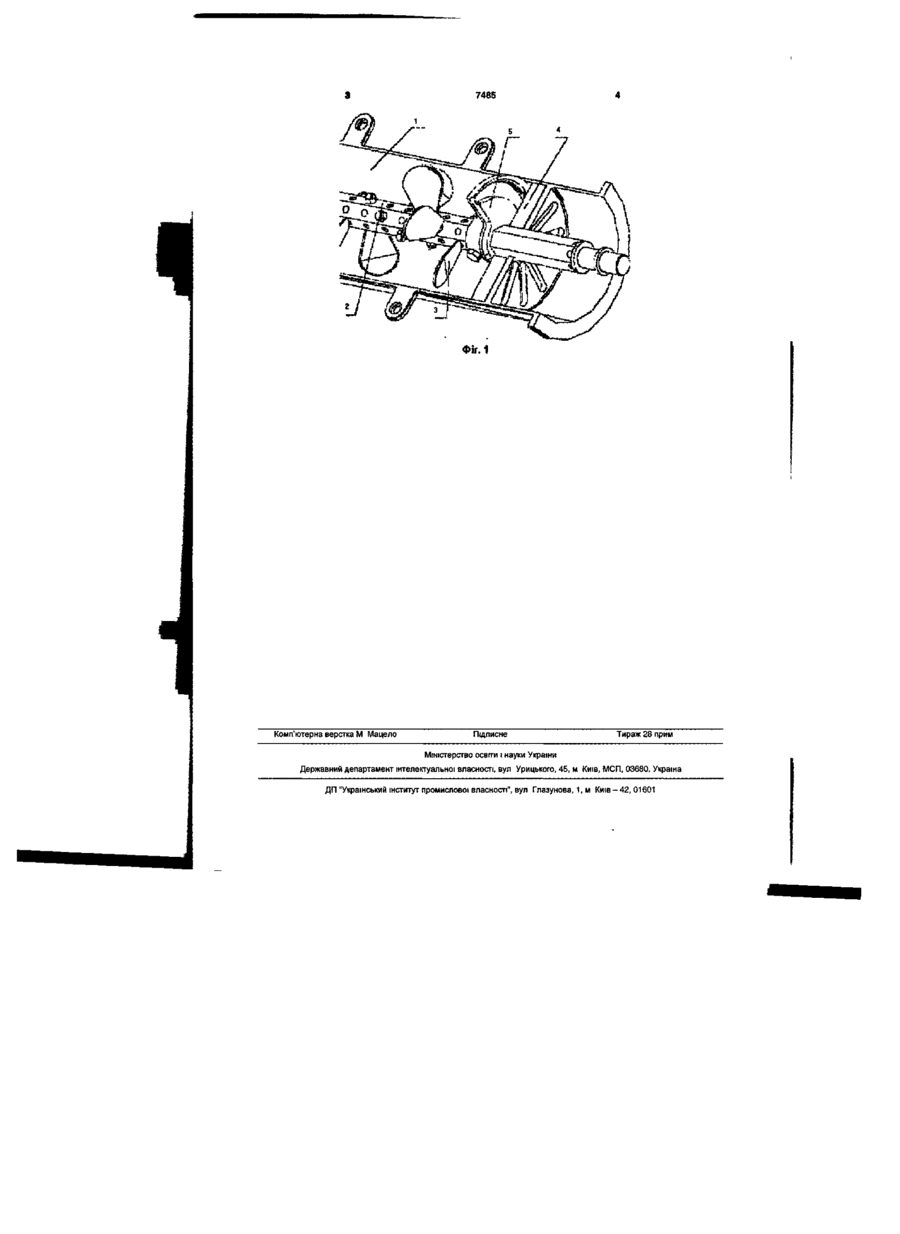

Змішувач безперервної ди для приготування холоднотвердіючих сумішей, що містить камеру, вал і поріг, який відрізняється тим, що поріг виконаний з радіальними отворами і знімним, а вал має обертовий сектор з забірною частиною, в якому виконано спіральний паз Корисна модель відноситься до галузі техніки, а саме до ливарного виробництва і може бути використана для приготування формувальних і стрижневих сумішей Відомий змішувач для приготування холоднотвердіючих сумішей, у яких шнековий вал постачений лопатками, розташованими по гвинтовій лінії [ас СРСР №821027 опубл15 04 81, бюл №14] Найбільш близьким аналогом пристрою, що заявляється, обраним за прототип, є змішувач безперервної ди для приготування холоднотвердіючих сумішей, у якого корпус змішувальної камери для підвищення коефіцієнта заповнення камери, має перед вихідним отвором поріг [а с СРСР №363547 опубл25 12 1972, бюл №4 за 1973] При роботі даного змішувача поріг, установлений перед вихідним отвором, є причиною утворення застою суміші перед ним і передчасного її твердіння В основу корисної моделі поставлена задача удосконалення змішувача шляхом внесення змін у конструкцію порога, а також шляхом уведення додаткової деталі - обертового сектора Поставлена задача вирішується тим, що у змішувачі поріг перед вихідним отвором виконується не суцільним, а з радіальними отворами Крім того, поріг є знімним, для зручності очищення від налиплої суміші Для запобігання появи застою суміші перед порогом, по ходу її руху, на валу встановлений обертовий сектор, що має забірну частину і спіральний паз для просування суміші через отвори у порозі Запропонована конструкція забезпечує підвищення якості одержуваної суміші за рахунок того, що поріг створює підвищений рівень суміші в змішувальній камері Крім того, суміш додатково розсікається і перемішується за допомогою обертового сектора, а знімний поріг полегшує процес очищення змішувача Сутність описаної корисної моделі пояснюється кресленням (Фіг 1) Змішувач містить змішувальну камеру 1 для змішування матеріалу, вал 2 зі спірально розташованими на ньому лопатками 3 Перед порогом 4 по ходу руху суміші на валу установлений сектор 5 таким чином, щоб продавлювати суміш через поріг і не дозволяти їй застоюватися перед ним Змішувач працює в такий спосіб Пісок, зв'язуюче і отвердитель, потрапляючи в змішувальну камеру 1 розсікаються і перекидаються лопатками 3 вала 2 Лопатки розташовані по гвинтовій лінії, тому суміш одержує поступальний рух уздовж корпуса змішувача Коли суміш досягає порога 4, вона піддається додатковому перемішуванню при її продавлюванні крізь отвори порога 4 під впливом сектора 5 Частина суміші може проходити над порогом Запропонована конструкція дозволяє підвищити якість суміші, що виготовляється, і полегшити очищення змішувача ю 00 О) 7485 Фіг. 1 Комп'ютерна верстка М Мацело Підписне Тираж 28 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
