Установка для приготування рідких ситних сумішей

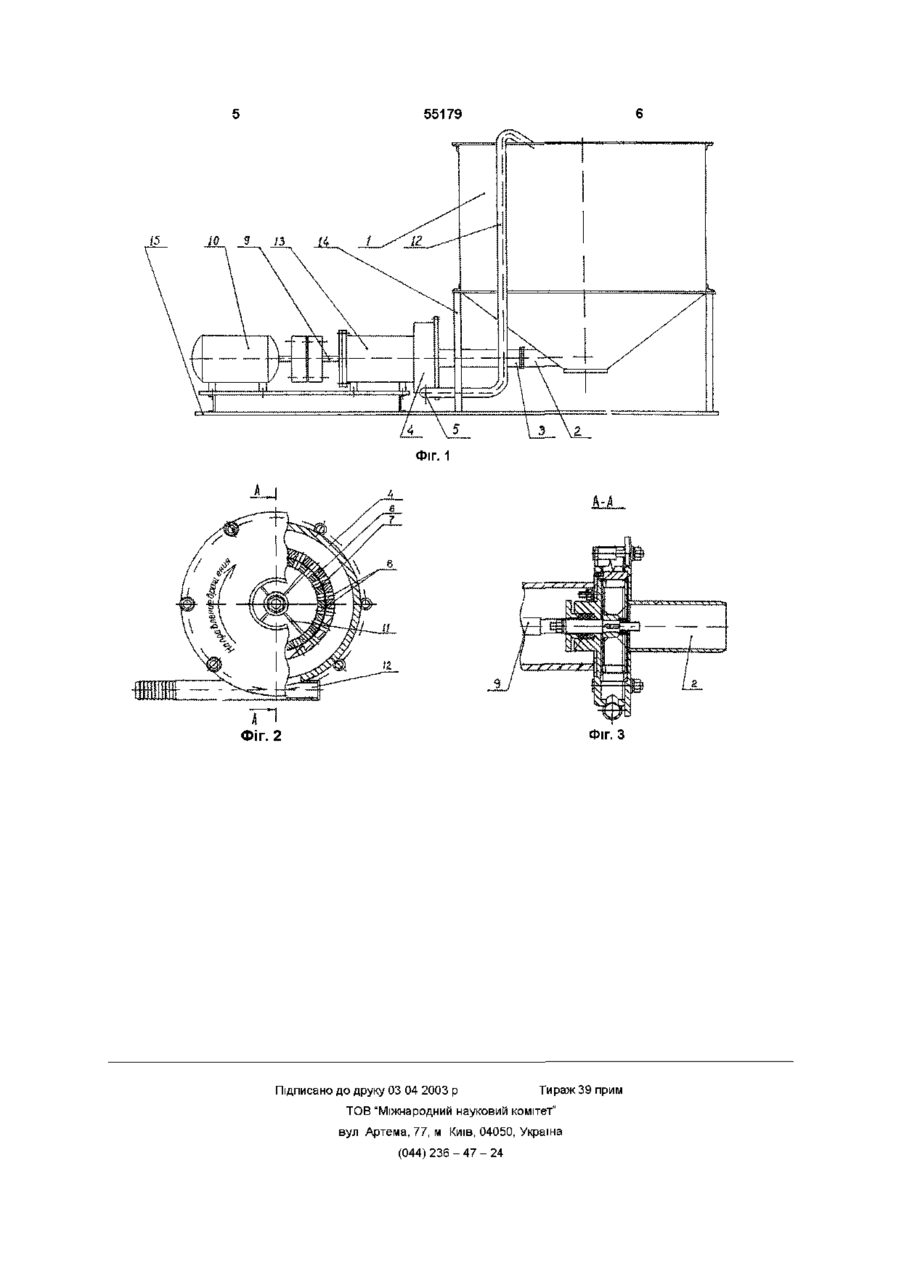

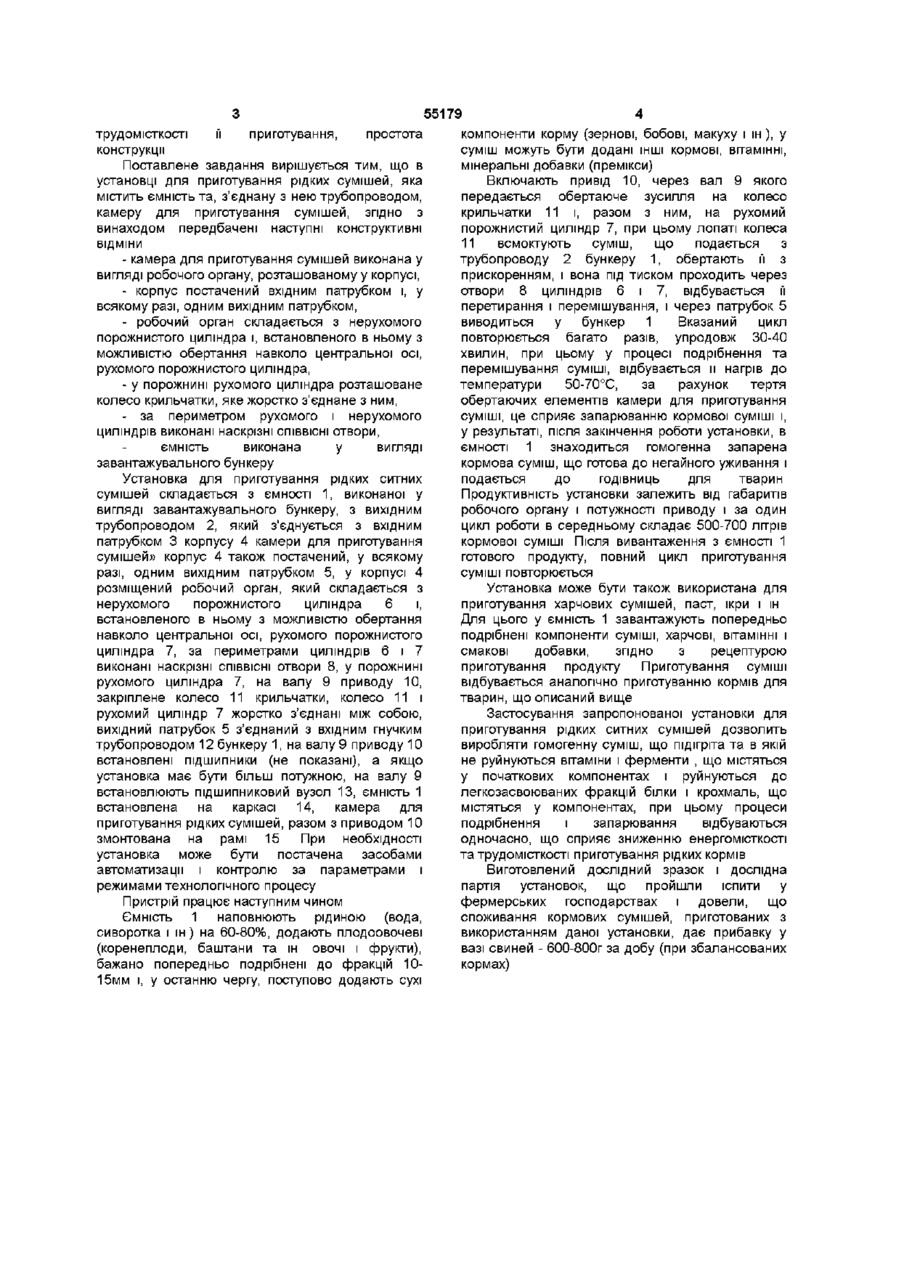

1 Установка для приготування рідких ситних сумішей, що містить ємність та, з'єднану з нею трубопроводом, камеру для приготування сумішей, яка відрізняється тим, що камера для приготування рідких сумішей виконана у вигляді робочого органа, розташованого у корпусі, який оснащений вхідним і вихідним патрубками, робочий орган складається з нерухомого порожнистого циліндра і, встановленого у ньому з можливістю обертання навколо центральної осі, рухомого порожнистого циліндра, а у порожнині рухомого циліндра розташоване колесо крильчатки, яке жорстко з'єднане з ним, при цьому за периметром рухомого і нерухомого циліндрів виконані наскрізні СПІВВІСНІ отвори 2 Установка за п 1, яка відрізняється тим, що ємність виконана у вигляді завантажувального бункера Передбачуваний винахід відноситься до обладнання з переробки сільськогосподарської продукції, а саме до комбінованих кормів, що скормлюють скотині та птахам Відомий пристрій для приготування кормів, що містить корпус, у вигляді труби, постаченої декількама парами розрядників, електроди яких пропущені у ізоляторах, через стінку корпуса, який приготування ситної суміші, а верхня частина вертикального трубопроводу з'єднана з ВІДВІДНИМ патрубком через запірний пристрій, виконаний у вигляді трьохходового крану з водопроводом, а водомірна трубка з'єднана з ємністю для води [авторське свідоцтво СРСР №1371686, A23N 17/00, опубліковане 07 02 88] Недоліками відомої установки для приготування рідких ситних сумішей є неможливість достатньої гомогенізації суміші, що знижує вміст легко засвоюваних речовин у кормі, неможливість одночасності процесів подрібнення і запарювання, велика енергомісткість і трудомісткість її приготування, складність конструкції В основу винаходу поставлене завдання удосконалення установки для приготування рідких ситних сумішей, в якому виконання камери для приготування рідких сумішей у вигляді робочого органа, що встановлений у корпусі і складається з нерухомого порожнистого циліндра і встановленого у ньому рухомого порожнистого циліндра, в якому розташоване та жорстко закріплене на центральній осі, колесо крильчатки, на нерухомому і рухомому циліндрах, за їх периметром, виконані наскрізні СПІВВІСНІ отвори, забезпечують гомогенізацію суміші і одночасність процесів подріблення та запарювання, цим забезпечується підвищення вмісту має ПІДВІДНИЙ та ВІДВІДНИЙ отвори, що з'єднані з ПІДВІДНОЮ і ВІДВІДНОЮ магістралями [патент РФ №2034508, A23N17/00, опублікований 10 05 95] До недоліків відомого пристрою відноситься невисока якість обробки, великі енергетичні витрати Найбільш близькою за технічною суттю до пристрою, що заявляється, є установка для приготування рідких ситних сумішей, що містить ємність для води, яка з'єднана, через запірний пристрій, з водопроводом і, розташовану над ємністю для води та зв'язану з нею вертикальним трубопроводом, камеру для приготування ситної суміші, з мішалкою та водомірною трубкою, при цьому вона постачена встановленим у нижній частині вертикального трубопроводу додатковим запірним пристосуванням, виконаним у вигляді розміщеної усередині вертикального трубопроводу поворотної пробки з радіальними і осьовими отворами, причому вертикальний трубопровід виконаний з радіальним отвором, розташованим у одній площині з радіальним отвором поворотної пробки і розміщеним усередині камери для легкозасвоюваних речовин у кормі, що підвищує засвоювання суміші, зниження енергомісткості і о> ю ю 55179 трудомісткості м приготування, простота конструкції Поставлене завдання вирішується тим, що в установці для приготування рідких сумішей, яка містить ємність та, з'єднану з нею трубопроводом, камеру для приготування сумішей, згідно з винаходом передбачені наступні конструктивні ВІДМІНИ - камера для приготування сумішей виконана у вигляді робочого органу, розташованому у корпусі, - корпус постачений вхідним патрубком і, у всякому разі, одним вихідним патрубком, - робочий орган складається з нерухомого порожнистого циліндра і, встановленого в ньому з можливістю обертання навколо центральної осі, рухомого порожнистого циліндра, - у порожнині рухомого циліндра розташоване колесо крильчатки, яке жорстко з'єднане з ним, - за периметром рухомого і нерухомого циліндрів виконані наскрізні СПІВВІСНІ отвори, ємність виконана у вигляді завантажувального бункеру Установка для приготування рідких ситних сумішей складається з ємності 1, виконаної у вигляді завантажувального бункеру, з вихідним трубопроводом 2,який з'єднується з вхідним патрубком 3 корпусу 4 камери для приготування сумішей» корпус 4 також постачений, у всякому разі, одним вихідним патрубком 5, у корпусі 4 розміщений робочий орган, який складається з нерухомого порожнистого циліндра 6 і, встановленого в ньому з можливістю обертання навколо центральної осі, рухомого порожнистого циліндра 7, за периметрами циліндрів 6 і 7 виконані наскрізні СПІВВІСНІ отвори 8, у порожнині рухомого циліндра 7, на валу 9 приводу 10, закріплене колесо 11 крильчатки, колесо 11 і рухомий циліндр 7 жорстко з'єднані між собою, вихідний патрубок 5 з'єднаний з вхідним гнучким трубопроводом 12 бункеру 1, на валу 9 приводу 10 встановлені підшипники (не показані), а якщо установка має бути більш потужною, на валу 9 встановлюють підшипниковий вузол 13, ємність 1 встановлена на каркасі 14, камера для приготування рідких сумішей, разом з приводом 10 змонтована на рамі 15 При необхідності установка може бути постачена засобами автоматизації і контролю за параметрами і режимами технологічного процесу Пристрій працює наступним чином Ємність 1 наповнюють рідиною (вода, сиворотка і ш) на 60-80%, додають плодоовочеві (коренеплоди, баштани та ш овочі і фрукти), бажано попередньо подрібнені до фракцій 1015мм і, у останню чергу, поступово додають сухі компоненти корму (зернові, бобові, макуху і ш), у суміш можуть бути додані ІНШІ кормові, вітамінні, мінеральні добавки (премікси) Включають привід 10, через вал 9 якого передається обертаюче зусилля на колесо крильчатки 11 і, разом з ним, на рухомий порожнистий циліндр 7, при цьому лопаті колеса 11 всмоктують суміш, що подається з трубопроводу 2 бункеру 1, обертають її з прискоренням, і вона під тиском проходить через отвори 8 циліндрів 6 і 7, відбувається її перетирання і перемішування, і через патрубок 5 виводиться у бункер 1 Вказаний цикл повторюється багато разів, упродовж 30-40 хвилин, при цьому у процесі подрібнення та перемішування суміші, відбувається и нагрів до температури 50-70°С, за рахунок тертя обертаючих елементів камери для приготування суміші, це сприяє запарюванню кормової суміші і, у результаті, після закінчення роботи установки, в ємності 1 знаходиться гомогенна запарена кормова суміш, що готова до негайного уживання і подається до годівниць для тварин Продуктивність установки залежить від габаритів робочого органу і потужності приводу і за один цикл роботи в середньому складає 500-700 літрів кормової суміші Після вивантаження з ємності 1 готового продукту, повний цикл приготування суміші повторюється Установка може бути також використана для приготування харчових сумішей, паст, ікри і ін Для цього у ємність 1 завантажують попередньо подрібнені компоненти суміші, харчові, вітамінні і смакові добавки, згідно з рецептурою приготування продукту Приготування суміші відбувається аналогічно приготуванню кормів для тварин, що описаний вище Застосування запропонованої установки для приготування рідких ситних сумішей дозволить виробляти гомогенну суміш, що підігріта та в якій не руйнуються вітаміни і ферменти , що містяться у початкових компонентах і руйнуються до легкозасвоюваних фракцій білки і крохмаль, що містяться у компонентах, при цьому процеси подрібнення і запарювання відбуваються одночасно, що сприяє зниженню енергомісткості та трудомісткості приготування рідких кормів Виготовлений дослідний зразок і дослідна партія установок, що пройшли іспити у фермерських господарствах і довели, що споживання кормових сумішей, приготованих з використанням даної установки, дає прибавку у вазі свиней - 600-800г за добу (при збалансованих кормах) 55179 15 JO 9 ІЗ 1L і Фіг. 1 Фіг. 2 Фіг. З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
