Привід дозувального пристрою машини для розсіювання мінеральних добрив

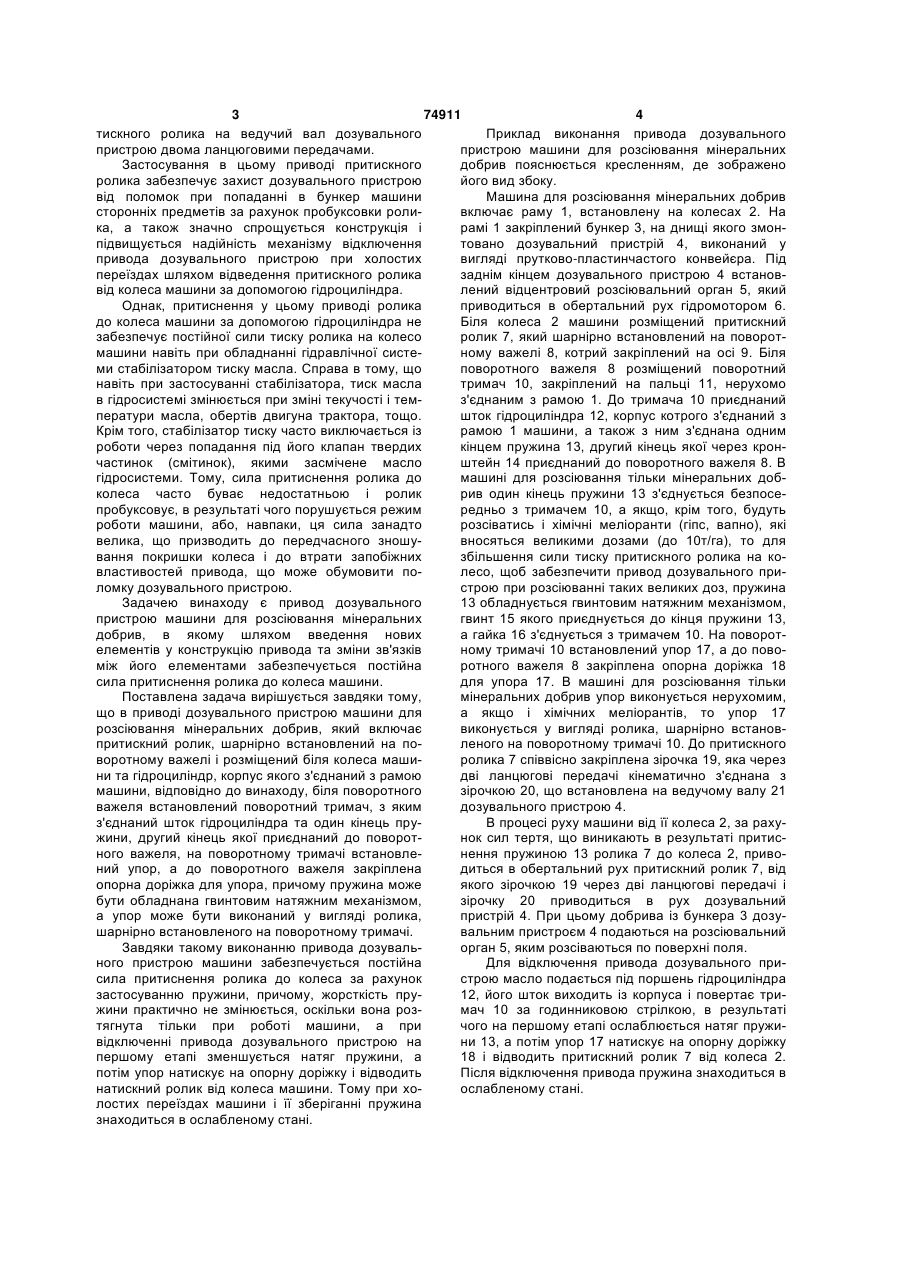

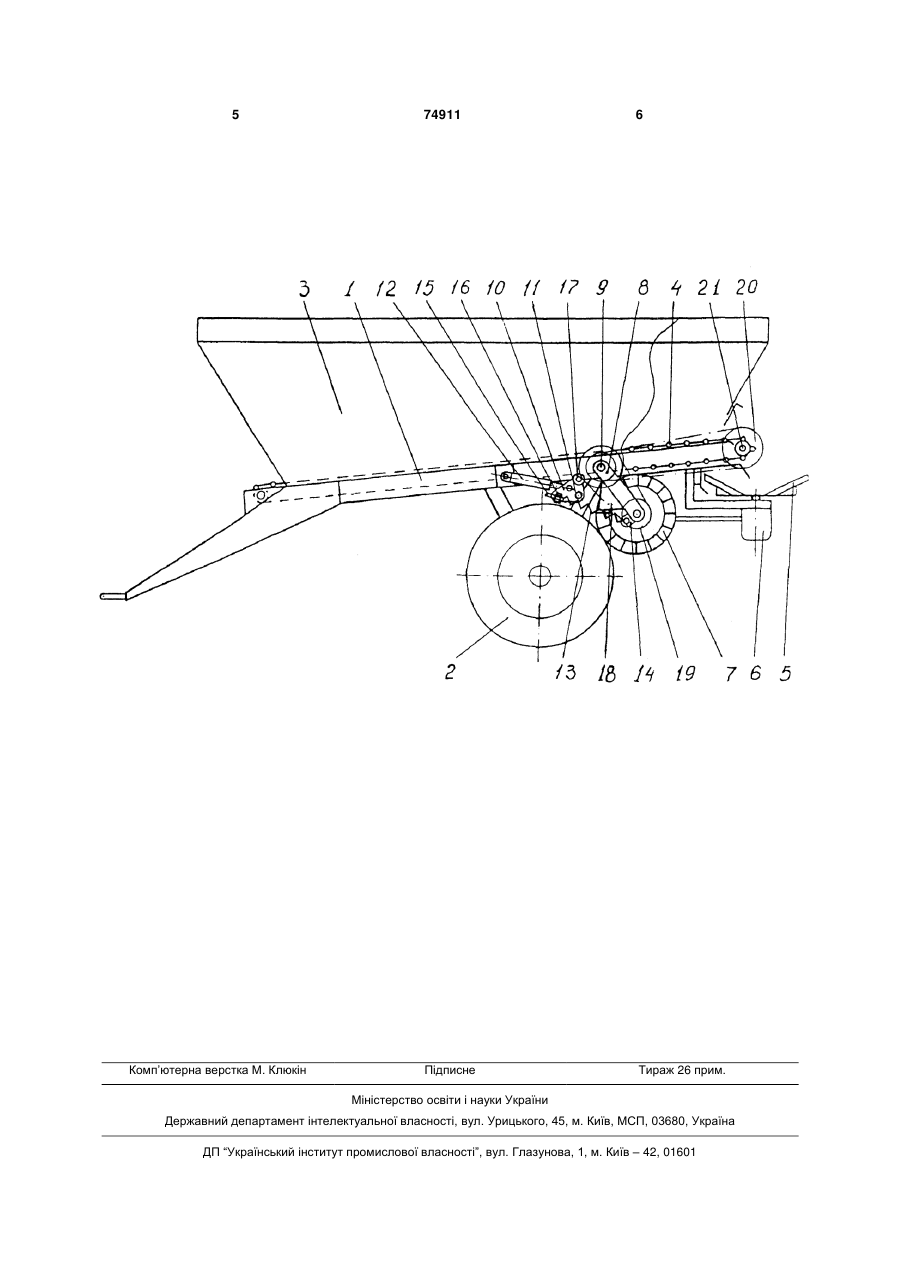

1. Привід дозувального пристрою машини для розсіювання мінеральних добрив, який містить притискний ролик, шарнірно встановлений на поворотному важелі і розміщений біля колеса машини, та гідроциліндр, корпус якого з'єднаний з рамою машини, який відрізняється тим, що біля поворотного важеля додатково встановлений поворотний тримач, з яким з'єднані шток гідроциліндра та один кінець додатково встановленої пружини, другий кінець якої приєднаний до поворотного важеля, на поворотному тримачі встановлений упор, а до поворотного важеля закріплена опорна доріжка для упора. 2. Привід дозувального пристрою за п. 1, який відрізняється тим, що пружина обладнана гвинтовим натяжним механізмом. 3. Привід дозувального пристрою за п. 1, який відрізняється тим, що упор виконаний у вигляді ролика, шарнірно встановленого на поворотному тримачі. Винахід відноситься до галузі сільськогосподарського машинобудування і може використовуватись в машинах для розсіювання мінеральних добрив по поверхні ґрунту. Відомий привід дозувального пристрою машини для розсіювання мінеральних добрив, який включає дві зірочки, ведуча з яких співвісно закріплена до колеса машини, а ведена встановлена на ведучому валу дозувального пристрою, при цьому зірочки між собою кінематично з'єднані ланцюгом [ав. св. СРСР № 1123569, МПК3 А 01 С 17/00]. При русі цієї машини одночасно з її колесом обертається і ведуча зірочка, від якої ланцюгом рух передається на ведену зірочку, котрою приводиться в рух дозувальний пристрій. Цей привод простий за конструкцією і забезпечує частоту обертання ведучого вала дозувального пристрою пропорційну швидкості руху машини, що забезпечує незмінність установленої дози внесення добрив при будь-якій робочій швидкості машини. Однак, такий привод не захищає дозувальний пристрій від поломок при попаданні в бункер машини сторонніх предметів, а також обумовлює необхідність застосування складного і недостатньо надійного механізму для відключення привода дозувального пристрою при холостих (неробочих) переїздах машини. Відомий також привод дозувального пристрою машини для розсіювання мінеральних добрив, який включає притискний ролик, шарнірно встановлений на поворотному важелі і розміщений біля колеса машини та гідроциліндр, корпус котрого з'єднаний з рамою машини, а шток з поворотним важелем [Малый Ю.С., Мелгалв Г.Я., Матсон И.А./ Результаты исследования привода рабочих органов разбрасывателя минеральных удобрений 1РМГ-4// Тракторы и сельхозмашины. -1974.- № 5.- С. 20-21]. Цей привод є найближчим аналогом і прийнятий за найближчий аналог. В цьому приводі обертальний рух від колеса машини на притискний ролик передається силами тертя між поверхнями колеса і ролика, а від при (19) UA (11) 74911 (13) (21) 2004010695 (22) 30.01.2004 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Адамчук Валерій Васильович, Мойсеєнко Володимир Костянтинович, Тихоненко Володимир Васильович, Адамчук Олег Валерійович, Кирилов Олексій Іванович (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) SU 1123569 A, 15.11.1984 US 3448930, 10.06.1969 SU 628842, 20.09.1978 US 5180112, 19.01.1993 Малый Ю.С., Мелгалв Г.Я., Матсон И.А./ Результаты исследования привода рабочих органов разбрасывателя минеральных удобрений 1 РМГ-4// Тракторы и сельзозмашины.- 1974.-№5.-с.20-21 C2 1 3 74911 4 тискного ролика на ведучий вал дозувального Приклад виконання привода дозувального пристрою двома ланцюговими передачами. пристрою машини для розсіювання мінеральних Застосування в цьому приводі притискного добрив пояснюється кресленням, де зображено ролика забезпечує захист дозувального пристрою його вид збоку. від поломок при попаданні в бункер машини Машина для розсіювання мінеральних добрив сторонніх предметів за рахунок пробуксовки роливключає раму 1, встановлену на колесах 2. На ка, а також значно спрощується конструкція і рамі 1 закріплений бункер 3, на днищі якого змонпідвищується надійність механізму відключення товано дозувальний пристрій 4, виконаний у привода дозувального пристрою при холостих вигляді прутково-пластинчастого конвейєра. Під переїздах шляхом відведення притискного ролика заднім кінцем дозувального пристрою 4 встановвід колеса машини за допомогою гідроциліндра. лений відцентровий розсіювальний орган 5, який Однак, притиснення у цьому приводі ролика приводиться в обертальний рух гідромотором 6. до колеса машини за допомогою гідроциліндра не Біля колеса 2 машини розміщений притискний забезпечує постійної сили тиску ролика на колесо ролик 7, який шарнірно встановлений на поворотмашини навіть при обладнанні гідравлічної систеному важелі 8, котрий закріплений на осі 9. Біля ми стабілізатором тиску масла. Справа в тому, що поворотного важеля 8 розміщений поворотний навіть при застосуванні стабілізатора, тиск масла тримач 10, закріплений на пальці 11, нерухомо в гідросистемі змінюється при зміні текучості і темз'єднаним з рамою 1. До тримача 10 приєднаний ператури масла, обертів двигуна трактора, тощо. шток гідроциліндра 12, корпус котрого з'єднаний з Крім того, стабілізатор тиску часто виключається із рамою 1 машини, а також з ним з'єднана одним роботи через попадання під його клапан твердих кінцем пружина 13, другий кінець якої через крончастинок (смітинок), якими засмічене масло штейн 14 приєднаний до поворотного важеля 8. В гідросистеми. Тому, сила притиснення ролика до машині для розсіювання тільки мінеральних добколеса часто буває недостатньою і ролик рив один кінець пружини 13 з'єднується безпосепробуксовує, в результаті чого порушується режим редньо з тримачем 10, а якщо, крім того, будуть роботи машини, або, навпаки, ця сила занадто розсіватись і хімічні меліоранти (гіпс, вапно), які велика, що призводить до передчасного зношувносяться великими дозами (до 10т/га), то для вання покришки колеса і до втрати запобіжних збільшення сили тиску притискного ролика на ковластивостей привода, що може обумовити полесо, щоб забезпечити привод дозувального приломку дозувального пристрою. строю при розсіюванні таких великих доз, пружина Задачею винаходу є привод дозувального 13 обладнується гвинтовим натяжним механізмом, пристрою машини для розсіювання мінеральних гвинт 15 якого приєднується до кінця пружини 13, добрив, в якому шляхом введення нових а гайка 16 з'єднується з тримачем 10. На поворотелементів у конструкцію привода та зміни зв'язків ному тримачі 10 встановлений упор 17, а до повоміж його елементами забезпечується постійна ротного важеля 8 закріплена опорна доріжка 18 сила притиснення ролика до колеса машини. для упора 17. В машині для розсіювання тільки Поставлена задача вирішується завдяки тому, мінеральних добрив упор виконується нерухомим, що в приводі дозувального пристрою машини для а якщо і хімічних меліорантів, то упор 17 розсіювання мінеральних добрив, який включає виконується у вигляді ролика, шарнірно встановпритискний ролик, шарнірно встановлений на поленого на поворотному тримачі 10. До притискного воротному важелі і розміщений біля колеса маширолика 7 співвісно закріплена зірочка 19, яка через ни та гідроциліндр, корпус якого з'єднаний з рамою дві ланцюгові передачі кінематично з'єднана з машини, відповідно до винаходу, біля поворотного зірочкою 20, що встановлена на ведучому валу 21 важеля встановлений поворотний тримач, з яким дозувального пристрою 4. з'єднаний шток гідроциліндра та один кінець пруВ процесі руху машини від її колеса 2, за рахужини, другий кінець якої приєднаний до поворотнок сил тертя, що виникають в результаті притисного важеля, на поворотному тримачі встановленення пружиною 13 ролика 7 до колеса 2, привоний упор, а до поворотного важеля закріплена диться в обертальний рух притискний ролик 7, від опорна доріжка для упора, причому пружина може якого зірочкою 19 через дві ланцюгові передачі і бути обладнана гвинтовим натяжним механізмом, зірочку 20 приводиться в рух дозувальний а упор може бути виконаний у вигляді ролика, пристрій 4. При цьому добрива із бункера 3 дозушарнірно встановленого на поворотному тримачі. вальним пристроєм 4 подаються на розсіювальний Завдяки такому виконанню привода дозувальорган 5, яким розсіваються по поверхні поля. ного пристрою машини забезпечується постійна Для відключення привода дозувального присила притиснення ролика до колеса за рахунок строю масло подається під поршень гідроциліндра застосуванню пружини, причому, жорсткість пру12, його шток виходить із корпуса і повертає трижини практично не змінюється, оскільки вона розмач 10 за годинниковою стрілкою, в результаті тягнута тільки при роботі машини, а при чого на першому етапі ослаблюється натяг пруживідключенні привода дозувального пристрою на ни 13, а потім упор 17 натискує на опорну доріжку першому етапі зменшується натяг пружини, а 18 і відводить притискний ролик 7 від колеса 2. потім упор натискує на опорну доріжку і відводить Після відключення привода пружина знаходиться в натискний ролик від колеса машини. Тому при хоослабленому стані. лостих переїздах машини і її зберіганні пружина знаходиться в ослабленому стані. 5 Комп’ютерна верстка М. Клюкін 74911 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
