Решітка гранулятора

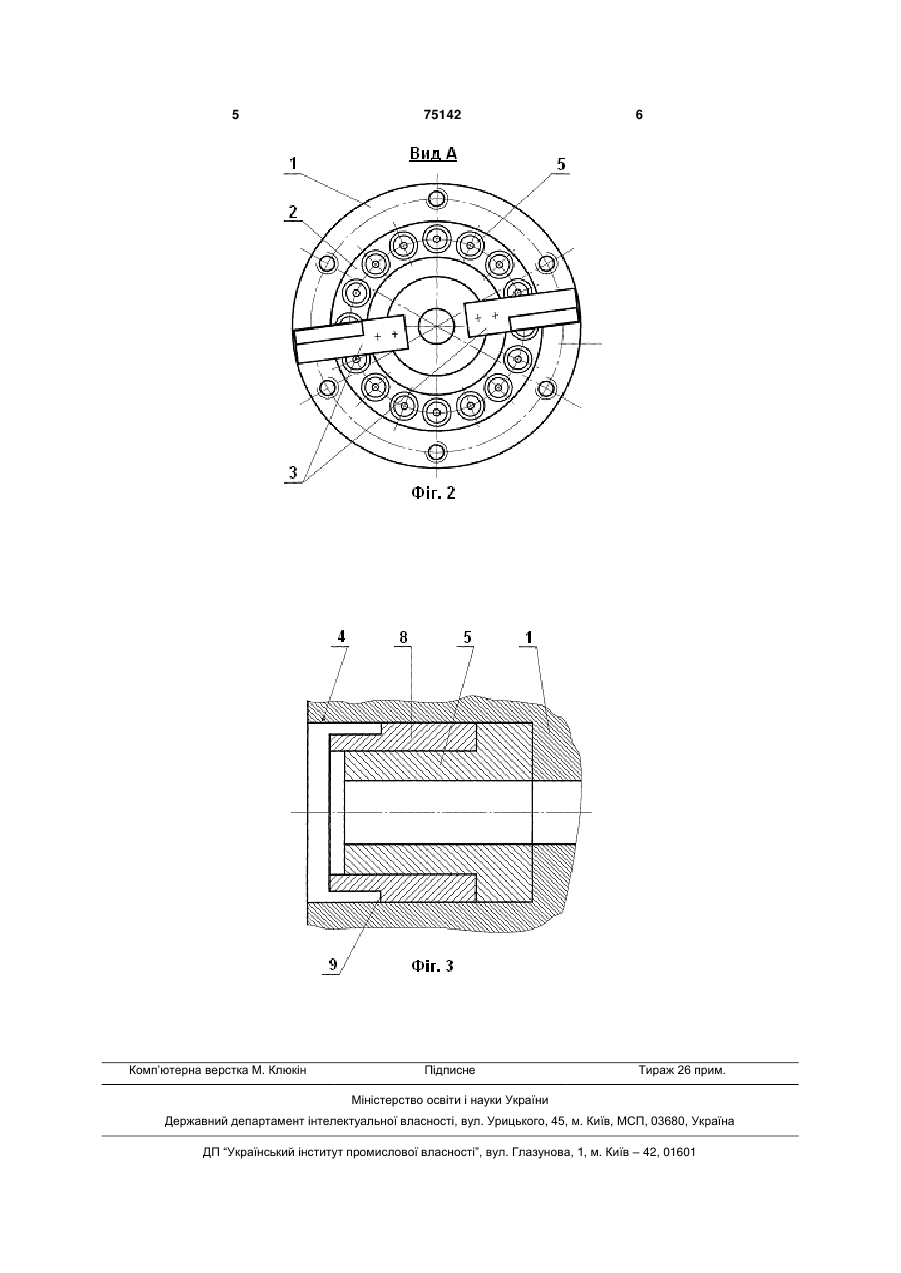

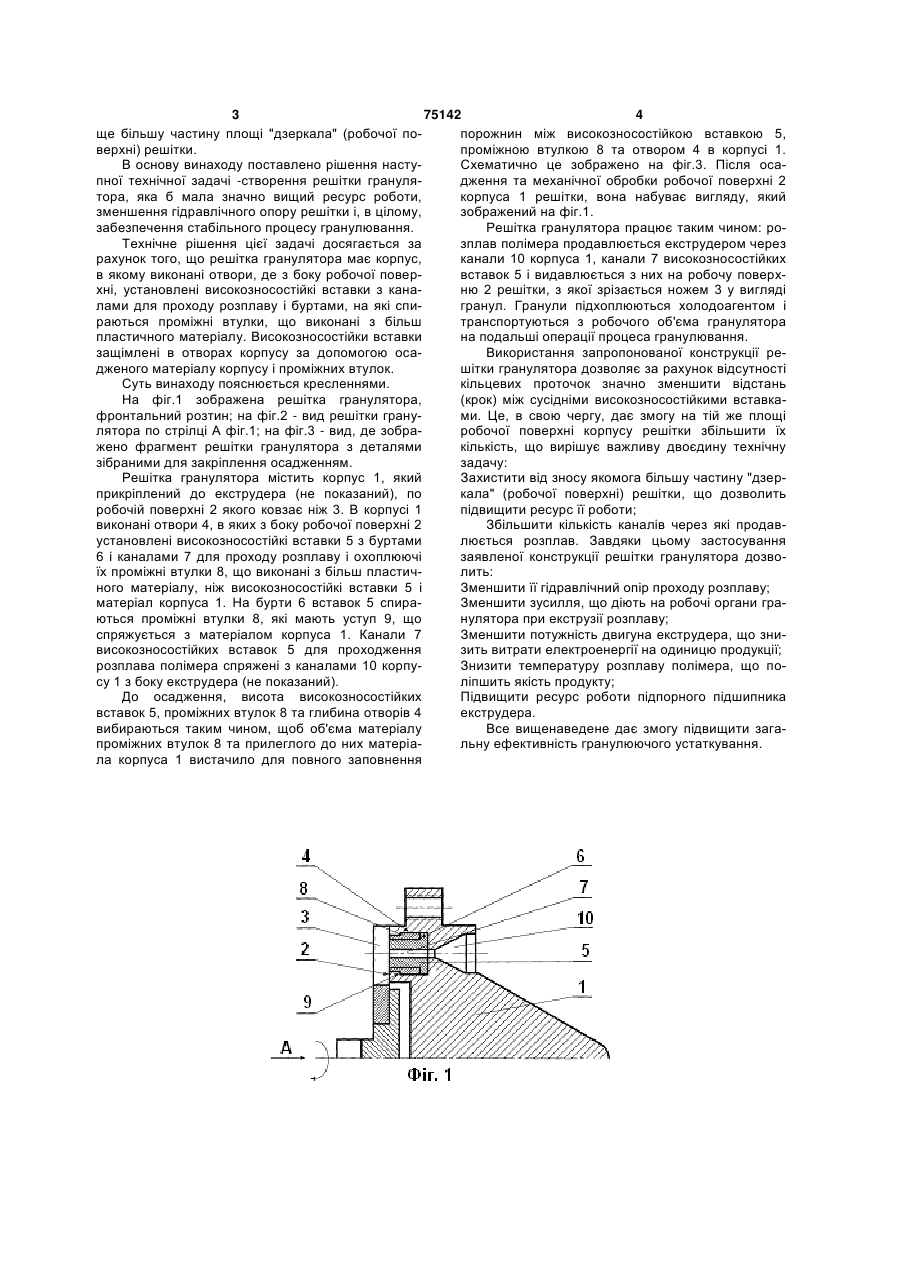

Решітка гранулятора, що містить корпус з отворами, в яких з боку робочої поверхні установлені високозносостійкі вставки з буртами і каналами для проходу розплаву і охоплюючі їх проміжні втулки, що виконані з більш пластичного матеріалу, ніж високозносостійкі вставки, яка відрізняється тим, що високозносостійкі вставки защімлені в отворах корпусу за допомогою осадженого матеріалу корпусу і проміжних втулок, які установлені на бурти високозносостійких вставок. (19) (21) 20031211748 (22) 17.12.2003 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Нестеренко Володимир Іванович, Зверлін Валерій Григорович, Ануфрієв Валерій Олександрович, Матвієнко Євгеній Васильович (73) Зверлін Валерій Григорович (56) SU 614956, 22.06.1978 SU 1482806, 30.05.1989 US 4327050, 27.04.1982 UA 1147, 30.12.1993 UA 4733, 28.12.1994 3 75142 4 ще більшу частину площі "дзеркала" (робочої попорожнин між високозносостійкою вставкою 5, верхні) решітки. проміжною втулкою 8 та отвором 4 в корпусі 1. В основу винаходу поставлено рішення настуСхематично це зображено на фіг.3. Після осапної технічної задачі -створення решітки гранулядження та механічної обробки робочої поверхні 2 тора, яка б мала значно вищий ресурс роботи, корпуса 1 решітки, вона набуває вигляду, який зменшення гідравлічного опору решітки і, в цілому, зображений на фіг.1. забезпечення стабільного процесу гранулювання. Решітка гранулятора працює таким чином: роТехнічне рішення цієї задачі досягається за зплав полімера продавлюється екструдером через рахунок того, що решітка гранулятора має корпус, канали 10 корпуса 1, канали 7 високозносостійких в якому виконані отвори, де з боку робочої повервставок 5 і видавлюється з них на робочу поверххні, установлені високозносостійкі вставки з кананю 2 решітки, з якої зрізається ножем 3 у вигляді лами для проходу розплаву і буртами, на які спигранул. Гранули підхоплюються холодоагентом і раються проміжні втулки, що виконані з більш транспортуються з робочого об'єма гранулятора пластичного матеріалу. Високозносостійки вставки на подальші операції процеса гранулювання. защімлені в отворах корпусу за допомогою осаВикористання запропонованої конструкції редженого матеріалу корпусу і проміжних втулок. шітки гранулятора дозволяє за рахунок відсутності Суть винаходу пояснюється кресленнями. кільцевих проточок значно зменшити відстань На фіг.1 зображена решітка гранулятора, (крок) між сусідніми високозносостійкими вставкафронтальний розтин; на фіг.2 - вид решітки грануми. Це, в свою чергу, дає змогу на тій же площі лятора по стрілці А фіг.1; на фіг.3 - вид, де зобраробочої поверхні корпусу решітки збільшити їх жено фрагмент решітки гранулятора з деталями кількість, що вирішує важливу двоєдину технічну зібраними для закріплення осадженням. задачу: Решітка гранулятора містить корпус 1, який Захистити від зносу якомога більшу частину "дзерприкріплений до екструдера (не показаний), по кала" (робочої поверхні) решітки, що дозволить робочій поверхні 2 якого ковзає ніж 3. В корпусі 1 підвищити ресурс її роботи; виконані отвори 4, в яких з боку робочої поверхні 2 Збільшити кількість каналів через які продавустановлені високозносостійкі вставки 5 з буртами люється розплав. Завдяки цьому застосування 6 і каналами 7 для проходу розплаву і охоплюючі заявленої конструкції решітки гранулятора дозвоїх проміжні втулки 8, що виконані з більш пластичлить: ного матеріалу, ніж високозносостійкі вставки 5 і Зменшити її гідравлічний опір проходу розплаву; матеріал корпуса 1. На бурти 6 вставок 5 спираЗменшити зусилля, що діють на робочі органи граються проміжні втулки 8, які мають уступ 9, що нулятора при екструзії розплаву; спряжується з матеріалом корпуса 1. Канали 7 Зменшити потужність двигуна екструдера, що знивисокозносостійких вставок 5 для проходження зить витрати електроенергії на одиницю продукції; розплава полімера спряжені з каналами 10 корпуЗнизити температуру розплаву полімера, що посу 1 з боку екструдера (не показаний). ліпшить якість продукту; До осадження, висота високозносостійких Підвищити ресурс роботи підпорного підшипника вставок 5, проміжних втулок 8 та глибина отворів 4 екструдера. вибираються таким чином, щоб об'єма матеріалу Все вищенаведене дає змогу підвищити загапроміжних втулок 8 та прилеглого до них матеріальну ефективність гранулюючого устаткування. ла корпуса 1 вистачило для повного заповнення 5 Комп’ютерна верстка M. Клюкін 75142 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
