Решітка зливостоку

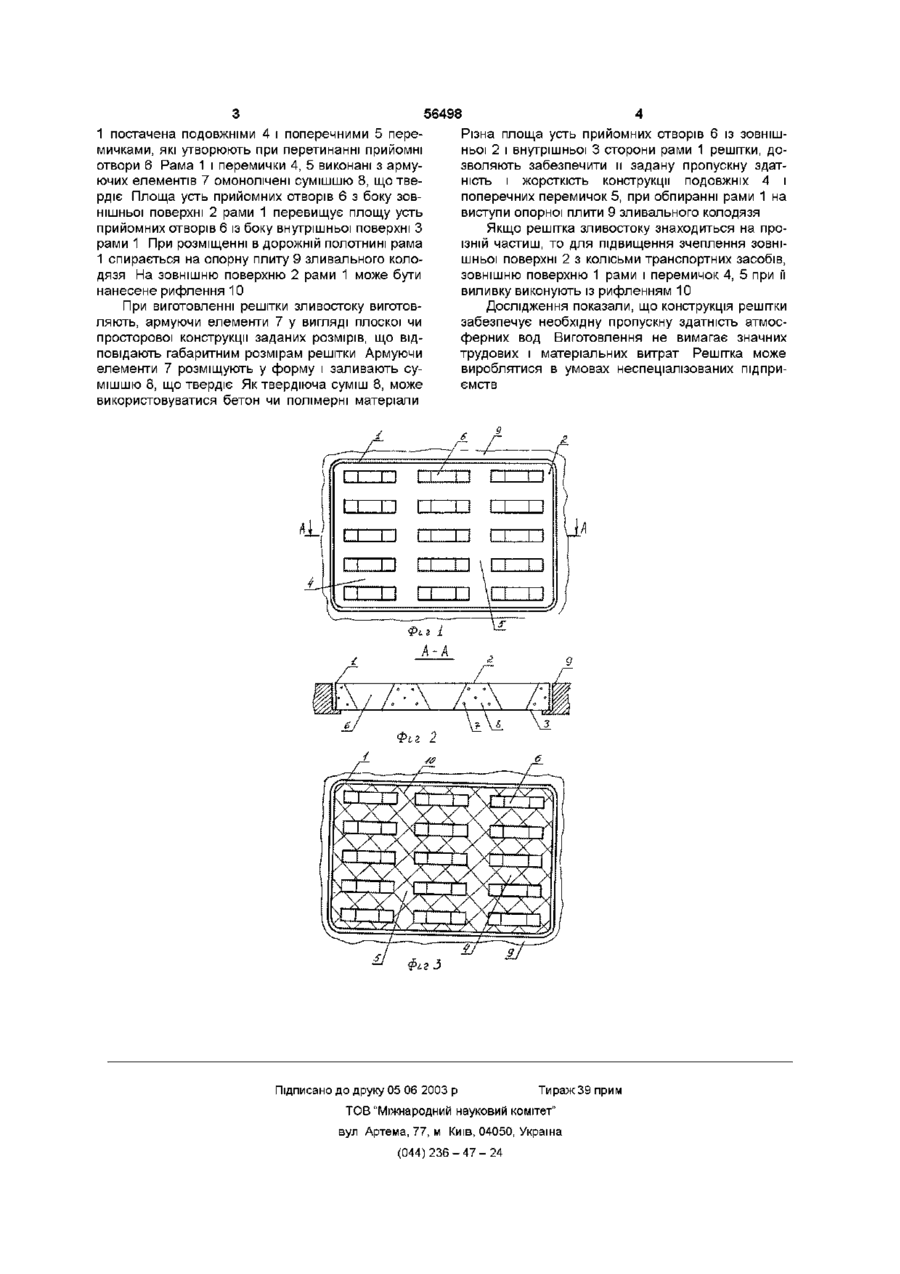

1 Решітка зливостоку, що містить прямокутну раму з зовнішньою і внутрішньою поверхнями, оснащену подовжніми і поперечними перемичка ми, утворюючими при перетинанні, у проекції на горизонтальну площину, прийомні отвори, яка відрізняється тим, що рама і перемички виконані з армуючих елементів, омонолічених сумішшю, що твердіє, при цьому площина усть прийомних отворів із боку зовнішньої поверхні рами перевищує площину усть прийомних отворів із боку и внутрішньої поверхні 2 Решітка за п 1, яка відрізняється тим, що зовнішня поверхня прямокутної рами й перемичок виконані з рифленням Винахід відноситься до будівництва каналізаційних споруд, зокрема до решіток зливальних колодязів, призначених для відводу зливових вод із дорожнього покриття у підземні колекторні каналізаційні системи Відома конструкція решітки зливостоку, яка виконана для зливоприймача Несуча конструкція решітки консольне розташована на коробі зливоприймача (АС СРСР № 1571157, опубл 15 06 1990р Б В №22) Недоліком відомої конструкції є те, що необхідність консольного розташування решітки зливостоку на прийомному коробі визначає те, що вона є матеріалоємною, а виконання її з метала вимагає значних матеріальних і трудових витрат Крім того, потрібно спеціальне устаткування для виготовлення подібних решіток зазначеної конструкції і заданих розмірів Найбільш близьким технічним рішенням, обраним, як прототип, є решітка зливостоку, яка містить прямокутну раму з зовнішньою й внутрішньою поверхнями, постачену подовжніми й поперечними перемичками, які утворюють при перетинанні у проекції на горизонтальну площину прийомні отвори (А С СРСР № 1194984 опубл ЗО 11 1980р БВ № 44) Недоліком відомої конструкції, як і аналога, є те, що виготовлення решітки вимагає спеціального устаткування Решітка металоємна, що потребує при її виготовленні значні трудові і матеріальні витрати Задачею винаходу є удосконалювання конс трукції решітки зливостоку за рахунок и виконання з армуючих матеріалів, омонолічених сумішшю, що твердіє, а також виконання прийомних отворів решітки перемінного перетину Це дозволяє знизити матеріалоємність решітки зливостоку, зменшити матеріальні і трудові витрати на и виготовлення Виготовлення решітки не вимагає спеціального устаткування Поставлена задача вирішується за рахунок того, що решітка зливостоку, яка містить прямокутну раму з зовнішньою й внутрішньою поверхнями, постачена подовжніми і поперечними перемичками, утворюючими при перетинанні, у проекції на горизонтальну площину, прийомні отвори ВІДПОВІДНО ДО винаходу рама і перемички виконані з армуючих елементів, омонолічених сумішшю, що твердіє, при цьому, площа усть прийомних отворів із боку зовнішньої поверхні рами, перевищує площу усть прийомних отворів із боку и внутрішньої поверхні Для підвищення ступеня зчеплення коліс транспортних засобів із решіткою зливостоку зовнішня поверхня и рами й перемичок виконані з рифленням Винахід, що заявляється, ілюструється схемами, де на фіг 1 показаний вид зверху на решітку зливостоку, на фіг 2 - розріз по А-А фіг 1, на фіг З - вид зверху на решітку зливостоку з нанесеним на зовнішню поверхню рами й перемичок рифленням Решітка зливостоку містить прямокутну раму 1 із зовнішньою 2 і внутрішньою 3 поверхнями Рама 00 (О ю 56498 1 постачена подовжніми 4 і поперечними 5 перемичками, які утворюють при перетинанні прийомні отвори 6 Рама 1 і перемички 4, 5 виконані з армуючих елементів 7 омонолічені сумішшю 8, що твердіє Площа усть прийомних отворів 6 з боку зовнішньої поверхні 2 рами 1 перевищує площу усть прийомних отворів 6 із боку внутрішньої поверхні З рами 1 При розміщенні в дорожній полотнині рама 1 спирається на опорну плиту 9 зливального колодязя На зовнішню поверхню 2 рами 1 може бути нанесене рифлення 10 При виготовленні решітки зливостоку виготовляють, армуючи елементи 7 у вигляді плоскої чи просторової конструкції заданих розмірів, що відповідають габаритним розмірам решітки Армуючи елементи 7 розміщують у форму і заливають сумішшю 8, що твердіє Як твердіюча суміш 8, може використовуватися бетон чи полімерні матеріали Різна площа усть прийомних отворів 6 із зовнішньої 2 і внутрішньої 3 сторони рами 1 решітки, дозволяють забезпечити и задану пропускну здатність і жорсткість конструкції подовжніх 4 і поперечних перемичок 5, при обпиранні рами 1 на виступи опорної плити 9 зливального колодязя Якщо решітка зливостоку знаходиться на проїзній частиш, то для підвищення зчеплення зовнішньої поверхні 2 з колісьми транспортних засобів, зовнішню поверхню 1 рами і перемичок 4, 5 при її виливку виконують із рифленням 10 Дослідження показали, що конструкція решітки забезпечує необхідну пропускну здатність атмосферних вод Виготовлення не вимагає значних трудових і матеріальних витрат Решітка може вироблятися в умовах неспеціалізованих підприємств Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
