Розподільна решітка апарата псевдорозрідженого шару

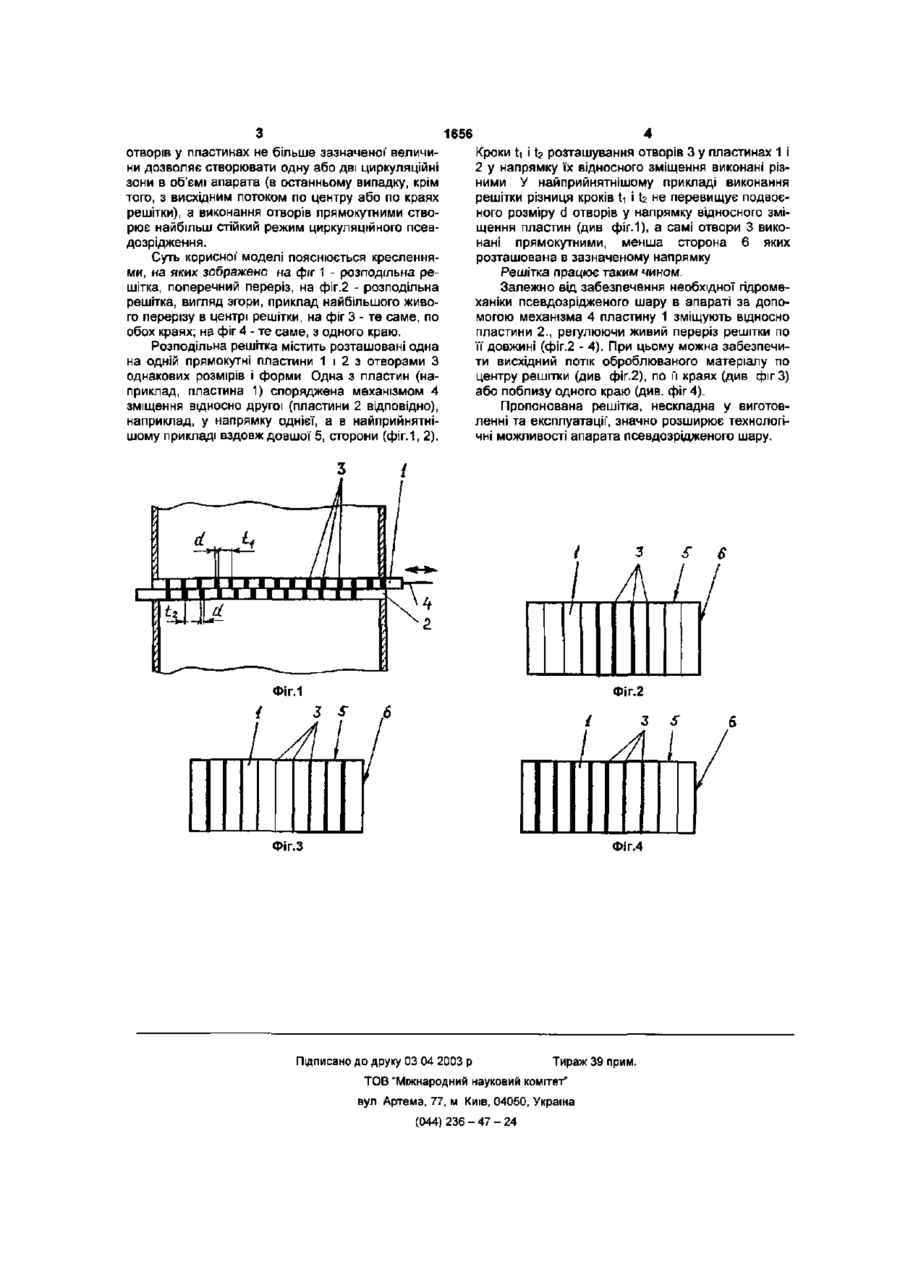

1 Розподільна решітка апарата псевдозрідженого шару, що містить дві розташовані одна на одній прямокутні пластини з отворами однакових розмірів і форми, одна з яких обладнана механіз мом зміщення відносно іншої, яка відрізняється тим, що кроки розташування отворів у пластинах у напрямку відносного зміщення пластин виконані різними. 2. Решітка за п 1, яка відрізняється тим, що різниця кроків розташування отворів у пластинах не перевищує подвоєного розміру отворів у напрямку відносного зміщення пластин. 3. Решітка за п.1 або 2, яка відрізняється тим, що отвори в пластинах виконані прямокутними, менша сторона яких розташована в напрямку відносного зміщення пластин. Корисна модель належить до гідромеханічного обладнання, зокрема до оброблення матеріалів у псевдозрідженому шарі і може бути використана в хімічній, харчовій та інших галузях промисловості Відома розподільна решітка апарата псевдозрідженого шару, що містить дві розташовані одна на одній однакові круглі пластини, одна з яких споряджена механізмом зміщення відносно другої [патент Японії №30-1221, кл 13В22, 1955р] Ця конструкція дозволяє регулювати живий переріз решітки, проте лише по всій Ті ПЛОЩІ, а не на окремих ділянках, що значно звужує технологічні можливості апарата. Найбільш близьким за технічною суттю до пропонованої корисної моделі є розподільна решітка апарата псевдозрідженого шару, що містить дві розташовані одна на одній прямокутні пластини з отворами однакових розмірів і форми, одна з яких споряджена механізмом зміщення відносно другої [пат Роси №2029614, МПК6 В 01 J 8/44, заявл. 04.03 1991, опубл. 27 02.1995] На відміну від аналога, що розглянуто, ця конструкція дозволяє регулювати живий переріз решітки на різних її ділянках, але не забезпечує можливість направленого циркуляційного руху оброблюваного матеріалу в апараті, що знижує інтенсивність технологічного процесу Крім того, наявність механізму відносного зміщення пластин, що містить чотири незалежних приводи значно ускладнює конструкцію решітки. В основу корисної моделі покладено задачу вдосконалити розподільну решітку апарата псевдозрідженого шару, в якому нове конструктивне виконання розподільних пластин забезпечило б регулювання живого перерізу різних ділянок решітки з можливістю ефективного циркуляційного руху оброблюваного матеріалу при значному спрощенні конструкції решітки. Поставлена задача вирішується тим, що в розподільній решітці апарата псевдозрідженого шару, що містить дві розташовані одна на одній прямокутні пластини з отворами однакових розмірів і форми, одна з яких споряджена механізмом зміщення відносно другої, згідно з пропонованою корисною моделлю, новим є те, що кроки розташування отворів у пластинах у напрямку відносного зміщення пластин виконані різними У найприйнятніших прикладах виконання решітки різниця кроків розташування отворів у пластинах не перевищує подвоєного розміру отворів у напрямку відносного зміщення пластин, а отвори в пластинах виконані прямокутними, менша сторона яких розташована в напрямку відносного зміщення пластин Виконання пластин з різними кроками отворів дозволяє регулювати живий переріз на різних ділянках решітки вздовж однієї зі сторін, а отже створювати ефективний циркуляційний рух матеріалу вздовж зазначеної сторони решітки при значному спрощенні конструкції механізму відносного зміщення пластин. Забезпечення різниці кроків розташування CD Ю (О 1656 отворів у пластинах не більше зазначеної* величини дозволяє створювати одну або дві циркуляційні зони в об'ємі апарата (в останньому випадку, крім того, з висхідним потоком по центру або по краях решітки), а виконання отворів прямокутними створює найбільш стійкий режим циркуляційного псевдозрідження. Суть корисної' моделі пояснюється кресленнями, на яких зображено на фіг 1 - розподільна решітка, поперечний переріз, на фіг.2 - розподільна решітка, вигляд згори, приклад найбільшого живого перерізу в центрі решітки, на фіг 3 - те саме, по обох краях; на фіг 4 - те саме, з одного краю. Розподільна решітка містить розташовані одна на одній прямокутні пластини 1 і 2 з отворами З однакових розмірів і форми Одна з пластин (наприклад, пластина 1) споряджена механізмом 4 зміщення відносно другої (пластини 2 відповідно), наприклад, у напрямку однієї, а в найприйнятнішому прикладі вздовж довшої 5, сторони (фіг. 1, 2). Кроки ti і Ь розташування отворів 3 у пластинах 1 і 2 у напрямку їх відносного зміщення виконані різними У найприйнятнішому прикладі виконання решітки різниця кроків ti І Ь не перевищує подвоєного розміру d отворів у напрямку відносного зміщення пластин (див фіг.1), а самі отвори 3 виконані прямокутними, менша сторона 6 яких розташована в зазначеному напрямку Решітка працює таким чином. Залежно від забезпечення необхідної гідромеханіки псевдозрідженого шару в апараті за допомогою механізма 4 пластину 1 зміщують відносно пластини 2., регулюючи живий переріз решітки по її довжині (фіг.2 - 4). При цьому можна забезпечити висхідний потік оброблюваного матеріалу по центру решітки (див фіг.2), по її краях (див фіг 3) або поблизу одного краю (див. фіг 4). Пропонована решітка, нескладна у виготовленні та експлуатації', значно розширює технологічні можливості апарата псевдозрідженого шару. Фіг.1 з s Фіг.З Фіг.4 Підписано до друку 03 04 2003 р Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
