Вітроенергетична гідротеплоакумулююча установка

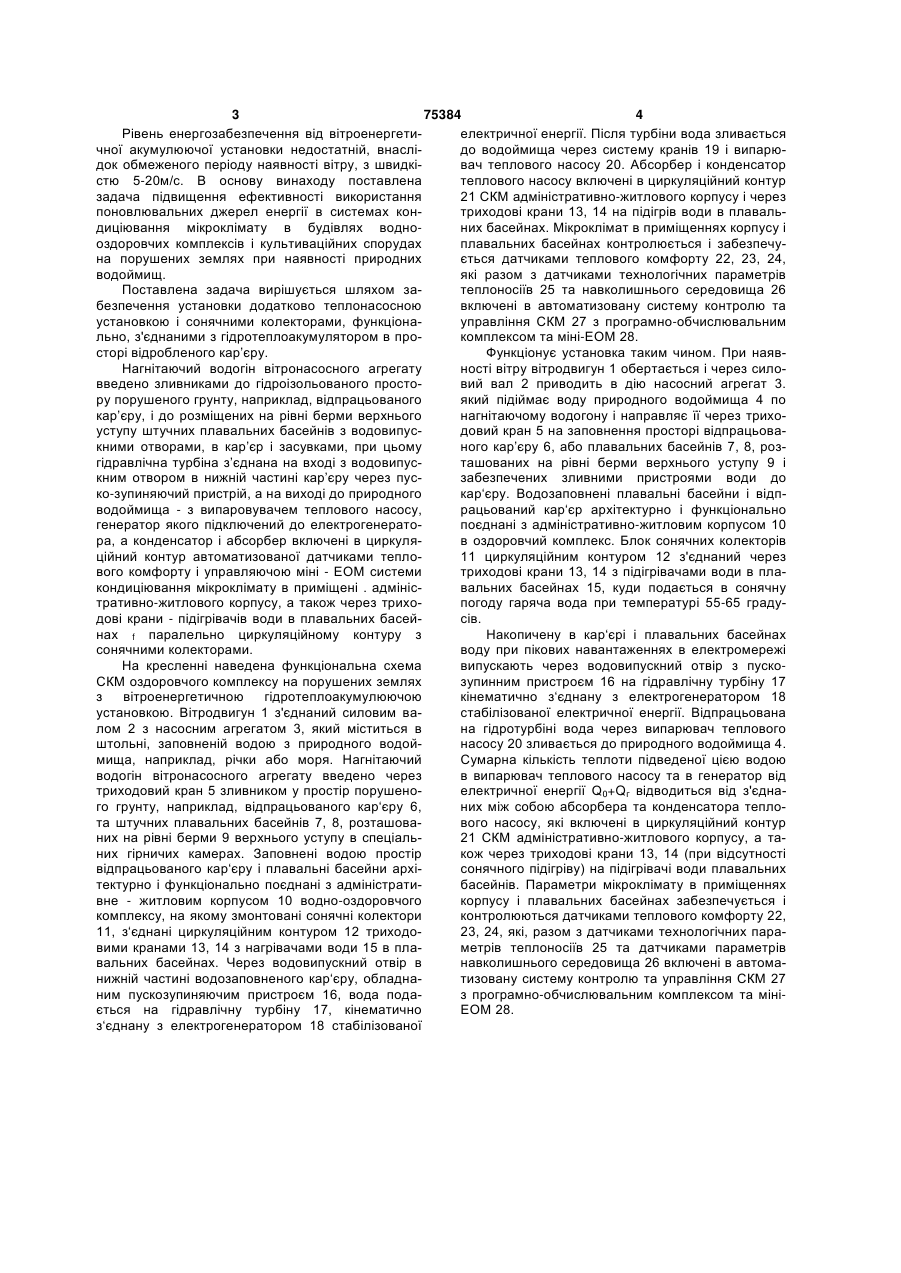

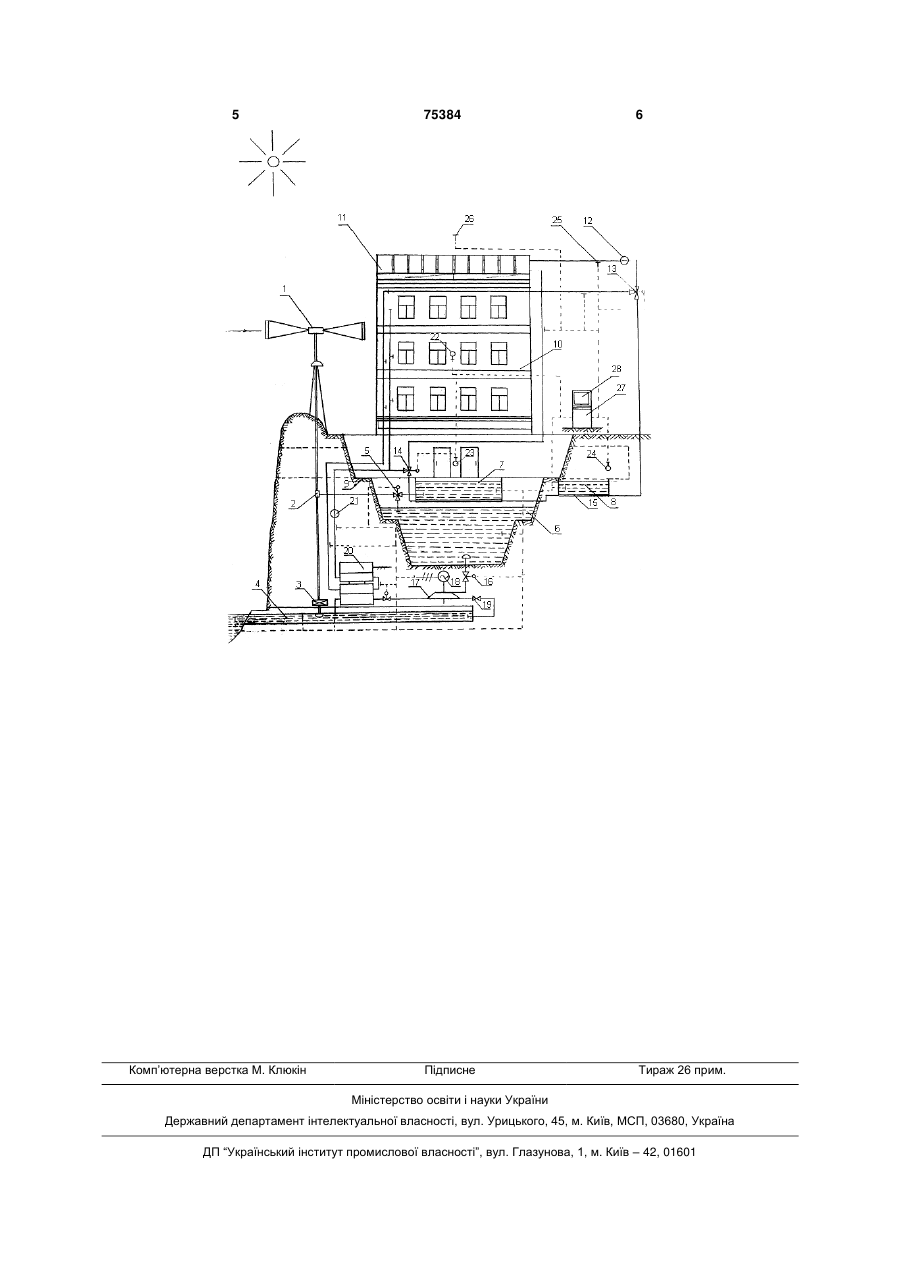

Вітроенергетична гідротеплоакумулююча установка, що містить вітродвигун з силовим валом і насосним агрегатом, заповнену водою місткість з водовипускним отвором в нижній частині і пускозупинним пристроєм, гідротурбіну, кінематично з„єднану з електрогенератором, яка відрізняється тим, що нагнітальний водогін вітронасосно C2 2 (19) 1 3 75384 4 Рівень енергозабезпечення від вітроенергетиелектричної енергії. Після турбіни вода зливається чної акумулюючої установки недостатній, внаслідо водоймища через систему кранів 19 і випарюдок обмеженого періоду наявності вітру, з швидківач теплового насосу 20. Абсорбер і конденсатор стю 5-20м/с. В основу винаходу поставлена теплового насосу включені в циркуляційний контур задача підвищення ефективності використання 21 СКМ адміністративно-житлового корпусу і через поновлювальних джерел енергії в системах контриходові крани 13, 14 на підігрів води в плавальдиціювання мікроклімату в будівлях водноних басейнах. Мікроклімат в приміщеннях корпусу і оздоровчих комплексів і культиваційних спорудах плавальних басейнах контролюється і забезпечуна порушених землях при наявності природних ється датчиками теплового комфорту 22, 23, 24, водоймищ. які разом з датчиками технологічних параметрів Поставлена задача вирішується шляхом затеплоносіїв 25 та навколишнього середовища 26 безпечення установки додатково теплонасосною включені в автоматизовану систему контролю та установкою і сонячними колекторами, функціонауправління СКМ 27 з програмно-обчислювальним льно, з'єднаними з гідротеплоакумулятором в прокомплексом та міні-ЕОМ 28. сторі відробленого кар‟єру. Функціонує установка таким чином. При наявНагнітаючий водогін вітронасосного агрегату ності вітру вітродвигун 1 обертається і через силовведено зливниками до гідроізольованого простовий вал 2 приводить в дію насосний агрегат 3. ру порушеного грунту, наприклад, відпрацьованого який підіймає воду природного водоймища 4 по кар‟єру, і до розміщених на рівні берми верхнього нагнітаючому водогону і направляє її через трихоуступу штучних плавальних басейнів з водовипусдовий кран 5 на заповнення просторі відпрацьовакними отворами, в кар‟єр і засувками, при цьому ного кар‟єру 6, або плавальних басейнів 7, 8, розгідравлічна турбіна з‟єднана на вході з водовипусташованих на рівні берми верхнього уступу 9 і кним отвором в нижній частині кар‟єру через пусзабезпечених зливними пристроями води до ко-зупиняючий пристрій, а на виході до природного кар„єру. Водозаповнені плавальні басейни і відпводоймища - з випаровувачем теплового насосу, рацьований кар„єр архітектурно і функціонально генератор якого підключений до електрогенератопоєднані з адміністративно-житловим корпусом 10 ра, а конденсатор і абсорбер включені в циркуляв оздоровчий комплекс. Блок сонячних колекторів ційний контур автоматизованої датчиками тепло11 циркуляційним контуром 12 з'єднаний через вого комфорту і управляючою міні - ЕОМ системи триходові крани 13, 14 з підігрівачами води в плакондиціювання мікроклімату в приміщені . адмінісвальних басейнах 15, куди подається в сонячну тративно-житлового корпусу, а також через трихопогоду гаряча вода при температурі 55-65 градудові крани - підігрівачів води в плавальних басейсів. нах f паралельно циркуляційному контуру з Накопичену в кар„єрі і плавальних басейнах сонячними колекторами. воду при пікових навантаженнях в електромережі На кресленні наведена функціональна схема випускають через водовипускний отвір з пускоСКМ оздоровчого комплексу на порушених землях зупинним пристроєм 16 на гідравлічну турбіну 17 з вітроенергетичною гідротеплоакумулюючою кінематично з„єднану з електрогенератором 18 установкою. Вітродвигун 1 з'єднаний силовим вастабілізованої електричної енергії. Відпрацьована лом 2 з насосним агрегатом 3, який міститься в на гідротурбіні вода через випарювач теплового штольні, заповненій водою з природного водойнасосу 20 зливається до природного водоймища 4. мища, наприклад, річки або моря. Нагнітаючий Сумарна кількість теплоти підведеної цією водою водогін вітронасосного агрегату введено через в випарювач теплового насосу та в генератор від триходовий кран 5 зливником у простір порушеноелектричної енергії Q0+Qг відводиться від з'єднаго грунту, наприклад, відпрацьованого кар„єру 6, них між собою абсорбера та конденсатора теплота штучних плавальних басейнів 7, 8, розташовавого насосу, які включені в циркуляційний контур них на рівні берми 9 верхнього уступу в спеціаль21 СКМ адміністративно-житлового корпусу, а таних гірничих камерах. Заповнені водою простір кож через триходові крани 13, 14 (при відсутності відпрацьованого кар„єру і плавальні басейни архісонячного підігріву) на підігрівачі води плавальних тектурно і функціонально поєднані з адміністратибасейнів. Параметри мікроклімату в приміщеннях вне - житловим корпусом 10 водно-оздоровчого корпусу і плавальних басейнах забезпечується і комплексу, на якому змонтовані сонячні колектори контролюються датчиками теплового комфорту 22, 11, з„єднані циркуляційним контуром 12 триходо23, 24, які, разом з датчиками технологічних паравими кранами 13, 14 з нагрівачами води 15 в пламетрів теплоносіїв 25 та датчиками параметрів вальних басейнах. Через водовипускний отвір в навколишнього середовища 26 включені в автоманижній частині водозаповненого кар„єру, обладнатизовану систему контролю та управління СКМ 27 ним пускозупиняючим пристроєм 16, вода подаз програмно-обчислювальним комплексом та мініється на гідравлічну турбіну 17, кінематично ЕОМ 28. з„єднану з електрогенератором 18 стабілізованої 5 Комп‟ютерна верстка М. Клюкін 75384 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
