Шихта для виготовлення вогнетривких виробів

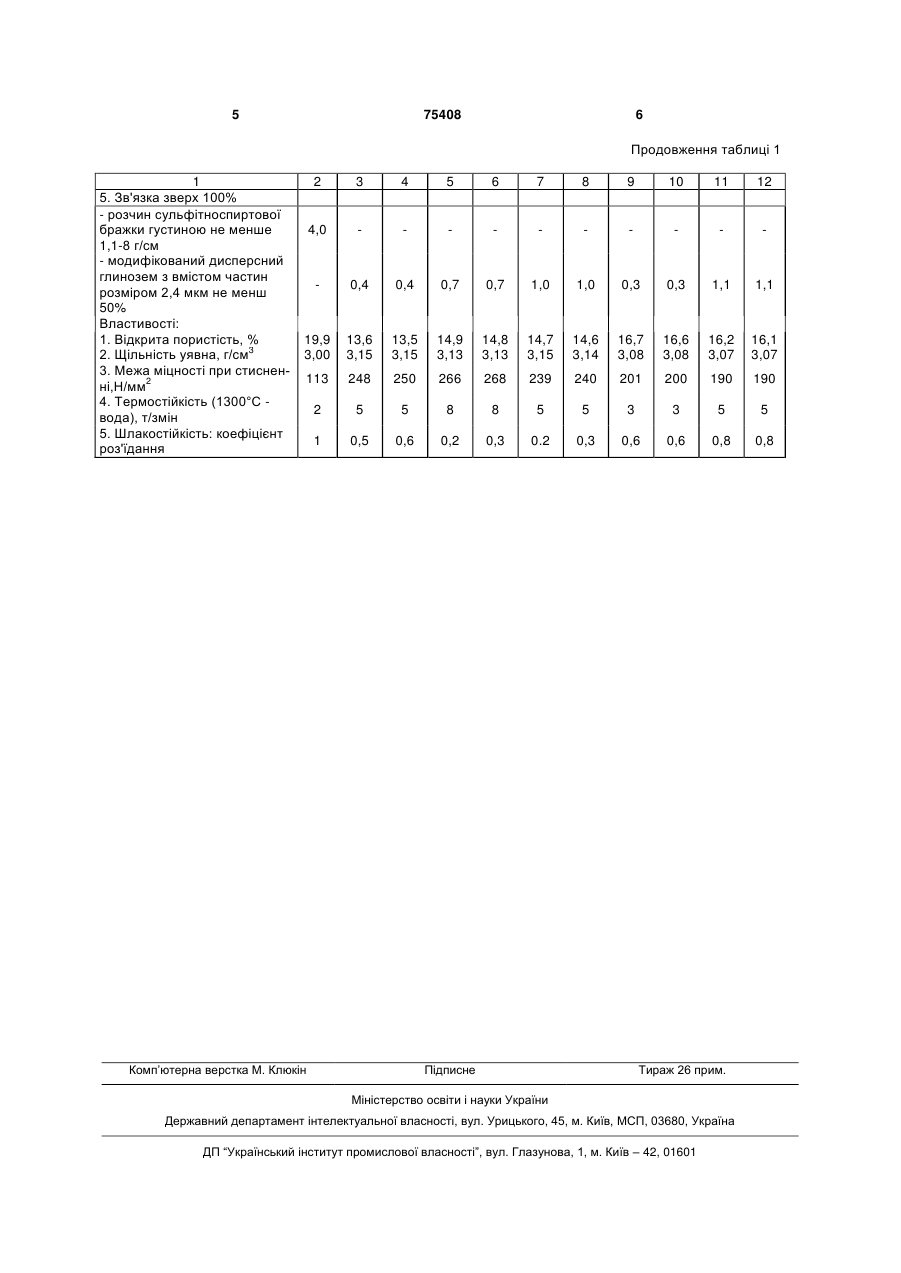

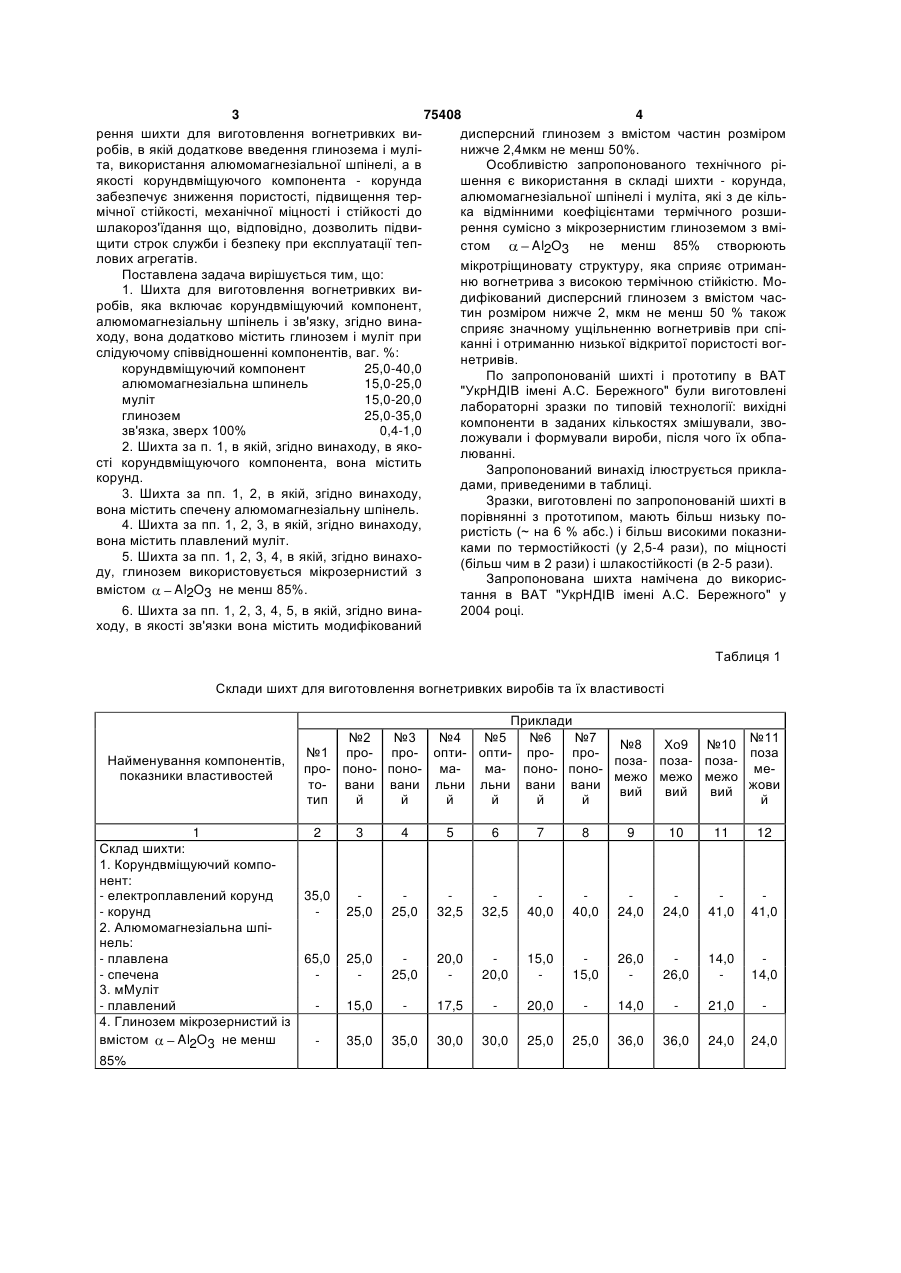

Шихта для виготовлення вогнетривких виробів, що містить корундовмісний компонент, алю C2 2 (19) 1 3 75408 4 рення шихти для виготовлення вогнетривких видисперсний глинозем з вмістом частин розміром робів, в якій додаткове введення глинозема і мулінижче 2,4мкм не менш 50%. та, використання алюмомагнезіальної шпінелі, а в Особливістю запропонованого технічного ріякості корундвміщуючого компонента - корунда шення є використання в складі шихти - корунда, забезпечує зниження пористості, підвищення тералюмомагнезіальної шпінелі і муліта, які з де кільмічної стійкості, механічної міцності і стійкості до ка відмінними коефіцієнтами термічного розшишлакороз'їдання що, відповідно, дозволить підвирення сумісно з мікрозернистим глиноземом з вміщити строк служби і безпеку при експлуатації тепAl2O3 не менш 85% створюють стом лових агрегатів. мікротріщиновату структуру, яка сприяє отриманПоставлена задача вирішується тим, що: ню вогнетрива з високою термічною стійкістю. Мо1. Шихта для виготовлення вогнетривких видифікований дисперсний глинозем з вмістом часробів, яка включає корундвміщуючий компонент, тин розміром нижче 2, мкм не менш 50 % також алюмомагнезіальну шпінель і зв'язку, згідно винасприяє значному ущільненню вогнетривів при спіходу, вона додатково містить глинозем і муліт при канні і отриманню низької відкритої пористості вогслідуючому співвідношенні компонентів, ваг. %: нетривів. корундвміщуючий компонент 25,0-40,0 По запропонованій шихті і прототипу в ВАТ алюмомагнезіальна шпинель 15,0-25,0 "УкрНДІВ імені А.С. Бережного" були виготовлені муліт 15,0-20,0 лабораторні зразки по типовій технології: вихідні глинозем 25,0-35,0 компоненти в заданих кількостях змішували, звозв'язка, зверх 100% 0,4-1,0 ложували і формували вироби, після чого їх обпа2. Шихта за п. 1, в якій, згідно винаходу, в яколюванні. сті корундвміщуючого компонента, вона містить Запропонований винахід ілюструється приклакорунд. дами, приведеними в таблиці. 3. Шихта за пп. 1, 2, в якій, згідно винаходу, Зразки, виготовлені по запропонованій шихті в вона містить спечену алюмомагнезіальну шпінель. порівнянні з прототипом, мають більш низьку по4. Шихта за пп. 1, 2, 3, в якій, згідно винаходу, ристість (~ на 6 % абс.) і більш високими показнивона містить плавлений муліт. ками по термостійкості (у 2,5-4 рази), по міцності 5. Шихта за пп. 1, 2, 3, 4, в якій, згідно винахо(більш чим в 2 рази) і шлакостійкості (в 2-5 рази). ду, глинозем використовується мікрозернистий з Запропонована шихта намічена до викорисAl2O3 не менш 85%. вмістом тання в ВАТ "УкрНДІВ імені А.С. Бережного" у 6. Шихта за пп. 1, 2, 3, 4, 5, в якій, згідно вина2004 році. ходу, в якості зв'язки вона містить модифікований Таблиця 1 Склади шихт для виготовлення вогнетривких виробів та їх властивості Найменування компонентів, показники властивостей Приклади №2 №3 №4 №5 №6 №7 №11 №8 Хо9 №10 №1 про- про- опти- опти- про- пропоза поза- поза- позапро- поно- поно- мама- поно- пономемежо межо межо то- вани вани льни льни вани вани жови вий вий вий тип й й й й й й й 1 2 Склад шихти: 1. Корундвміщуючий компонент: - електроплавлений корунд 35,0 - корунд 2. Алюмомагнезіальна шпінель: - плавлена 65,0 - спечена 3. мМуліт - плавлений 4. Глинозем мікрозернистий із Al2O3 не менш вмістом 85% 3 4 5 6 7 8 9 10 11 12 25,0 25,0 32,5 32,5 40,0 40,0 24,0 24,0 41,0 41,0 25,0 25,0 20,0 20,0 15,0 15,0 26,0 26,0 14,0 14,0 15,0 17,5 20,0 14,0 21,0 35,0 35,0 30,0 30,0 25,0 25,0 36,0 36,0 24,0 24,0 5 75408 6 Продовження таблиці 1 1 5. Зв'язка зверх 100% - розчин сульфітноспиртової бражки густиною не менше 1,1-8 г/см - модифікований дисперсний глинозем з вмістом частин розміром 2,4 мкм не менш 50% Властивості: 1. Відкрита пористість, % 2. Щільність уявна, г/см3 3. Межа міцності при стисненні,Н/мм2 4. Термостійкість (1300°С вода), т/змін 5. Шлакостійкість: коефіцієнт роз'їдання 2 3 4 5 6 7 8 9 10 11 12 4,0 0,4 0,4 0,7 0,7 1,0 1,0 0,3 0,3 1,1 1,1 19,9 3,00 13,6 3,15 13,5 3,15 14,9 3,13 14,8 3,13 14,7 3,15 14,6 3,14 16,7 3,08 16,6 3,08 16,2 3,07 16,1 3,07 113 248 250 266 268 239 240 201 200 190 190 2 5 5 8 8 5 5 3 3 5 5 1 0,5 0,6 0,2 0,3 0.2 0,3 0,6 0,6 0,8 0,8 Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
