C04B 35/106 — містять оксид цирконію або циркон (ZrSiO

Номер патенту: 109155

Опубліковано: 27.07.2015

Автори: Грицюк Людмила Василівна, Ткаченко Людмила Петрівна, Чаплянко Світлана Володимірівна, Мартиненко Валерій Владленович, Шулик Ірина Германівна, Примаченко Володимир Васильович

МПК: C04B 35/66, C04B 35/10, C04B 35/106 ...

Мітки: виробів, вогнетривких, виготовлення, шихта

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, яка містить мулітокорундовмісний шамот фракції 3-0,5 мм і менше 0,5 мм, корундовий шамот із вмістом не менше 98 % Аl2О3, глинозем випалений із вмістом більше 85 % a-Аl2О3 фракції менше 12 мкм, в тому числі 35-65 % фракції менше 4 мкм, яка відрізняється тим, що як мулітокорундовмісний шамот вона містить мулітобаделеітокорундовий шамот із вмістом 45-55 % Аl2О3, 30-35 % ZrO2 і...

Номер патенту: 99002

Опубліковано: 10.07.2012

Автори: Роджерс Норман Едвард, Ян Шибяо, Міллар Девід, Кеннеді Девід

МПК: C04B 35/106, B22D 41/50

Мітки: включає, бандаж, пояса, шлакового, виріб, вогнетривкий

Формула / Реферат:

1. Вогнетривкий бандаж для шлакового пояса для холодного запуску, який включає в себе суміш частково стабілізованого діоксиду цирконію (PSZ) і/або повністю стабілізованого діоксиду цирконію (FSZ), моноклінного діоксиду цирконію і графіту, де частка моноклінного діоксиду цирконію відносно сумарного вмісту діоксиду цирконію становить щонайменше 50 мас. % і вказана суміш складає щонайменше 50 % маси вогнетривкого бандажу.2. Вогнетривкий...

Номер патенту: 91236

Опубліковано: 12.07.2010

Автори: І Крістіан, Аведікян Рішар, Шампьон Тібо, Бобо Мішель

МПК: C04B 35/106, C04B 35/66, C04B 35/185 ...

Мітки: термостійкість, спечений, покращену, має, вогнетривкий, продукт

Формула / Реферат:

1. Вогнетривкий спечений продукт у формі блока, який має нижчезазначений середній хімічний склад, зазначений у ваг. % відносно оксидів:20 < Аl2О3 < 902 ≤ SiO2 < 303 < ZrO2 < 500 < Сr2О3 < 0,5,цей продукт включає від 17 до 85 % гранул муліту-діоксиду цирконію і принаймні 1 % гранул муліту-діоксиду цирконію має розмір 0,3 мм або менше.2. Вогнетривкий продукт за п. 1, який...

Номер патенту: 88703

Опубліковано: 10.11.2009

Автори: Мішньова Юлія Євгенівна, Синюкова Олена Іванівна, Криворучко Павло Петрович, Гіріч Ніна Андріівна

МПК: C04B 35/106, C04B 35/105, C04B 35/10 ...

Мітки: виготовлення, шихта, вогнетривів

Формула / Реферат:

Шихта для виготовлення вогнетривів, що містить корунд, циркон та оксиди металів, яка відрізняється тим, що як оксиди металів вона містить суміш оксиду хрому (III) та оксиду титану (IV) у співвідношенні 24:1 при такому співвідношенні компонентів, мас. %: корунд 57-68 циркон 8-12 суміш оксиду хрому (III) та оксиду титану (IV) у співвідношенні 24:1 ...

Номер патенту: 84934

Опубліковано: 10.12.2008

Автори: Криворучко Павло Петрович, Денисенко Олена Олександрівна, Світличний Євгеній Олександрович

МПК: C04B 35/106, C04B 35/111, C04B 35/10 ...

Мітки: корундової, кераміки, виготовлення, склад

Формула / Реферат:

Склад для виготовлення корундової кераміки з порошків глиноземовмісного компонента і цирконієвмісного компонента, який відрізняється тим, що як глиноземовмісні компоненти використовують глинозем з вмістом α-А12О3 не менше 99 % і питомою поверхнею 7,5 м2/г та глинозем, модифікований 0,15-0,20 % MgO, з вмістом α-Аl2О3 не менше 95 % і питомою поверхнею 3,5-4 м2/г, a як цирконієвмісний компонент використовують суміш глинозему з вмістом...

Номер патенту: 81086

Опубліковано: 26.11.2007

Автори: Джелялов Сервер Ідрісович, Прокопів Микола Михайлович

МПК: C04B 35/119, C04B 35/106, C04B 35/01 ...

Мітки: композиційного, матеріалу, шихта, виготовлення

Формула / Реферат:

Шихта для виготовлення композиційного матеріалу, що містить діоксид цирконію і алюмінієвмісний компонент, яка відрізняється тим, що як алюмінієвмісний компонент містить алюміній і додатково містить вуглець при наступному співвідношенні компонентів, мас. %: алюміній 18-25 вуглець 3-5,5 діоксид цирконію решта.

Номер патенту: 78447

Опубліковано: 15.03.2007

Автори: Криворучко Павло Петрович, Світличний Євгеній Олександрович, Денисенко Олена Олександрівна, П'яних Неллі Леонідівна, Карякіна Елеонора Леонідівна

МПК: C04B 35/106, C04B 35/10, C04B 35/622 ...

Мітки: кераміки, спосіб, виготовлення, корундової

Формула / Реферат:

1. Спосіб виготовлення корундової кераміки, який включає приготування суспензії з суміші порошків глиноземовмісного і цирконієвмісного компонентів, дистильованої води і дефлокулянта, формування виробів і випал, який відрізняється тим, що перед приготуванням суспензії з суміші порошків глиноземовмісного і цирконієвмісного компонентів, глиноземовмісний компонент витримують у водному розчині, який містить дефлокулянт, протягом 2-х діб до...

Номер патенту: 72274

Опубліковано: 15.02.2005

Автори: Денисенко Олена Олександрівна, Світличний Євгеній Олександрович, Криворучко Павло Петрович, П'яних Неллі Леонідівна

МПК: C04B 35/10, C04B 35/106, C04B 35/622 ...

Мітки: виготовлення, матеріалу, цирконію, корундової, конструкційної, спосіб, додатком, діоксиду, кераміки

Формула / Реферат:

1. Спосіб виготовлення матеріалу для конструкційної цирконієвмісної корундової кераміки, що включає приготування суспензії із суміші порошків глиноземовмісного компонента та цирконієвмісного компонента, сушіння суспензії та випал, який відрізняється тим, що приготування суспензії глиноземовмісного і цирконієвмісного компонентів здійснюють шляхом насичення сухого порошку глинозему водним розчином солі цирконію, приготовану суспензію сушать і...

Номер патенту: 52775

Опубліковано: 15.01.2003

Автори: Криворучко Павло Петрович, П'яних Неля Леонідівна, Бараннік Юрій Петрович, Денисенко Олена Олександрівна

МПК: C04B 35/106, C04B 35/10

Мітки: кераміки, шихта, виготовлення

Формула / Реферат:

Шихта для виготовлення кераміки, яка включає глиноземовмісний компонент, оксид магнію та цирконієвмісний компонент, яка відрізняється тим, що вона додатково містить гідроксид алюмінію, як цирконієвмісний компонет - розчинну сіль цирконію, а як глиноземовмісний компонент - глинозем з вмістом  90-95 % при такому співвідношенні компонентів, мас. % : Глинозем з...

Номер патенту: 46113

Опубліковано: 15.05.2002

Автори: Примаченко Володимир Васильович, Буніна Валентина Петрівна, Солод Олена Юр'ївна, Колесніков Леонід Михайлович

МПК: C04B 35/106, C04B 35/10, C04B 35/185 ...

Мітки: виробів, вогнетривких, шихта, виготовлення

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, що містить  корунд, плавлений муліт, глинозем і цирконієвмісний компонент, яка відрізняється тим, що вона як цирконієвмісний компонент містить діоксид цирконію при наступному співвідношенні компонентів, мас.%: корунд 20-50 плавлений муліт 10-40 діоксид цирконію 5-23 глинозем ...

Номер патенту: 34461

Опубліковано: 15.03.2001

Автори: Шулик Ірина Германівна, Баранова Світлана Вікторівна, Орехова Галина Петрівна, Гальченко Тетяна Георгіївна, Шляхова Тамара Михайлівна

МПК: C04B 35/18, C04B 35/106, C04B 35/20 ...

Мітки: шихта, вогнетривких, виробів, виготовлення

Текст:

...(А.С. СССР № 779353, М. кл. С04В 35/10, опубл. 17.04.80 г.). В данном техническом решении, хотя и создается возможность изготовления огнеупорных изделий, характеризующихся высокой тер C2 ______________________________ 34461 При этом электрокорунд и глинозем водят в шихту в соотношении от 1,35 : 1,2 до 2,5 : 1, а глину и каолин – в соотношении от 1 : 2,5 до 1,1 : 2.3. Особенностью предлагаемой шихты является введение глины и каолина, а в...

Номер патенту: 18840

Опубліковано: 25.12.1997

Автори: Шутєєва Ірина Юріївна, Криворучко Павло Петрович, Гіріч Ніна Андріївна, Чістяков Олександр Олексійович, Боярина Ірина Ліповна

МПК: C04B 35/626, C04B 35/106

Мітки: виготовлення, спосіб, кераміки, конструкційної

Формула / Реферат:

Способ изготовления конструкционной керамики, включающий приготовление суспензий смешиванием порошка оксида алюминия и соединения циркония, сушку, гранулирование, прессование заготовок и их спекание, отличающийся тем, что в качестве соединения циркония используют его гидроксид, перед приготовлением суспензии проводят раздельный сухой помол оксида алюминия и гидроксида циркония с добавкой 3-8% стабилизатора в течение 1,5-2 часов, суспензию...

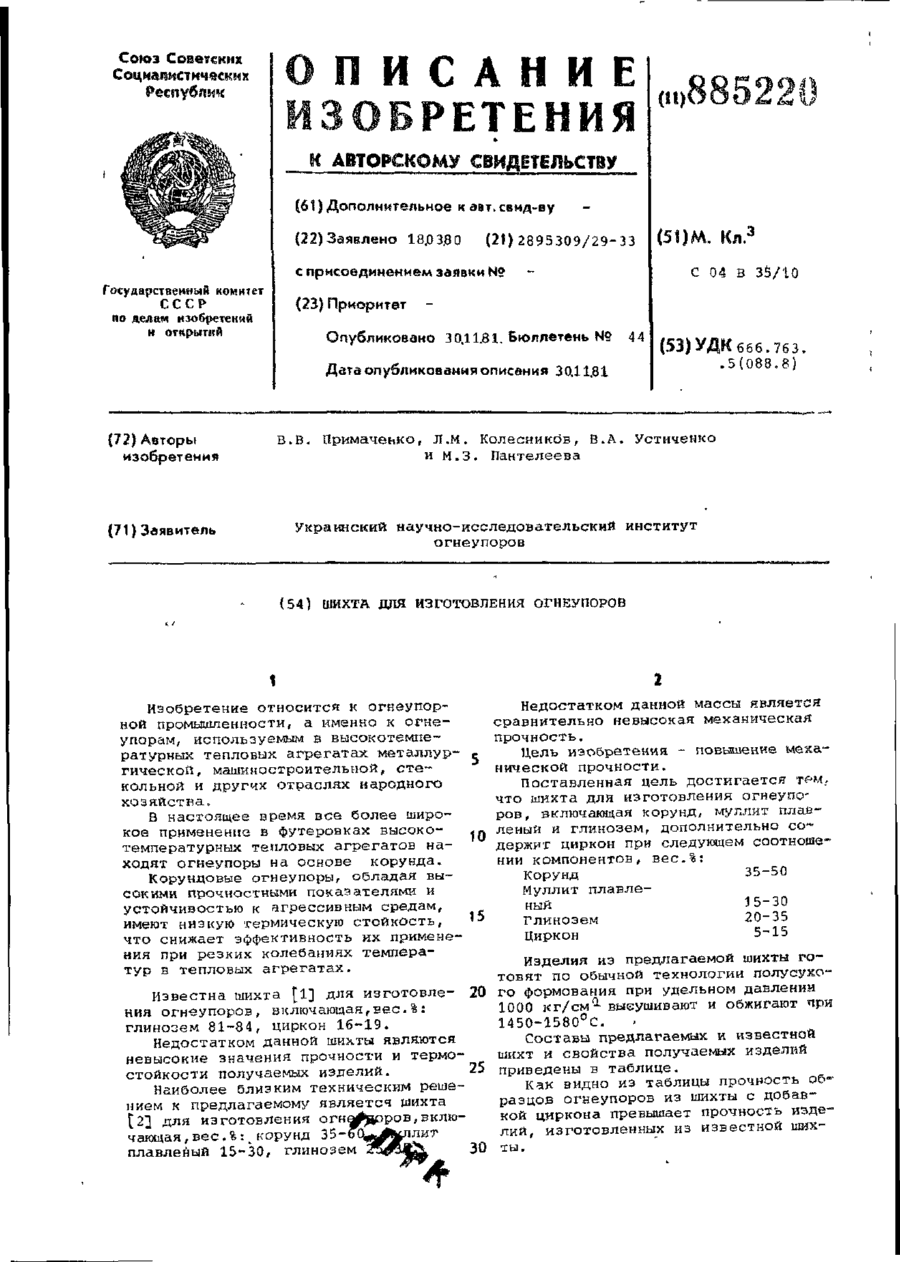

Номер патенту: 16363

Опубліковано: 29.08.1997

Автори: Примаченко Володимир Васильович, Устіченко Володимир Андрійович, Пантелеєва Марія Захарівна, Колесніков Леонід Михайлович

МПК: C04B 35/106, C04B 35/10

Мітки: виготовлення, шихта, вогнетривів

Формула / Реферат:

Шихта для изготовления огнеупоров, включающая корунд, плавлений муллит и глинозем, отличающаяся тем, что, с целью повышения прочности, она дополнительно содержит циркон при следующем соотношении компонентов, всс.%: Корунд                        35-50 Муллит плавленый              15-30 Глинозем                      20-35 Циркон                        5-15.
