C04B 35/443 — магнійалюмінатная шпінель

Номер патенту: 109453

Опубліковано: 25.08.2015

Автори: Бабкіна Ліна Олексіївна, Мартиненко Валерій Владленович, Нікуліна Людмила Миколаївна, Хончик Інна Володимирівна, Примаченко Володимир Васильович

МПК: C04B 35/10, C04B 35/66, C04B 35/443 ...

Мітки: бетонна, суміш, вогнетривка

Формула / Реферат:

Вогнетривка бетонна суміш, яка містить корундовий заповнювач, тонкодисперсну алюмомагнезіальну шпінель у вигляді суміші фракцій, меншої від 0,5 мм і меншої від 0,09 мм, у співвідношенні 4:1, високоглиноземистий цемент, неметалургійний мелений глинозем, в якому вміст часток розміром, меншим 4 мкм, складає не менше 40 %, спечений периклаз з розміром часток, меншим 90 мкм, мікрокремнезем з розміром часток, меншим 1 мкм, диспергуючу добавку...

Номер патенту: 98641

Опубліковано: 11.06.2012

Автори: Кабоді Ізабель, Гобіл Мішель

МПК: C04B 35/107, C03B 5/237, C04B 35/443 ...

Мітки: відлитий, алюмінію, оксиду, вмістом, високим, вогнетривкий, застосування, продукт

Формула / Реферат:

1. Відлитий вогнетривкий продукт, який має наступний середній хімічний склад на основі оксидів, мас. %:25 %<МgО<30 %; 70 %<Аl2О3<75 %; інші речовини:<1 %.2. Продукт за п. 1, який відрізняється тим, що він містить принаймні 70,5 мас. % Аl2О3.3. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він містить менше ніж 73 мас. % Аl2О3.4. Продукт за будь-яким з попередніх...

Номер патенту: 97692

Опубліковано: 12.03.2012

Автори: Штефен Філіпп, Луц Захман

МПК: B22D 41/22, B22D 41/32, B22D 41/00 ...

Мітки: елемент, виготовлення, ковзання, опори, вогнетривка, вогнетривкий, опора, спосіб, вогнетривкої

Формула / Реферат:

1. Вогнетривка опора ковзання (1), зокрема для запірних елементів повзункового або поворотного типу для металургійних ємностей, що складається з опорного елемента (2) та вогнетривкого керамічного вкладиша (3) із наскрізним отвором (4), яка відрізняється тим, що опорний елемент (2) містить наступні складники, мас. %:40-65 – оксид магнію із розміром частки 0,5-5 мм,30-45 – оксид магнію із розподілом гранулометричного складу за...

Номер патенту: 90595

Опубліковано: 11.05.2010

Автори: Чуйко В'ячеслав Миколайович, Лактіонов Володимир Іванович, Павлова Наталья Миколаївна, Нагорський Едуард Вікторович, Каліберда Лариса Борисівна, Дроздов Георгій Михайлович, Остапенко Ігор Анатолійович

МПК: B22D 41/22, C04B 35/443, C04B 35/101 ...

Мітки: вогнетривкий, безвипалювальний, бікерамічний, виріб

Формула / Реферат:

1. Безвипалювальний бікерамічний вогнетривкий виріб, що складається з робочої та неробочої частин, виготовлених з шихти, яка включає тонкоподрібнені компоненти, який відрізняється тим, що шихта робочої частини як тонкоподрібнені компоненти містить матричну суміш наступного компонентного складу, мас. %: алюміній металічний 20-30 смола-порошок 1-3 корунд ...

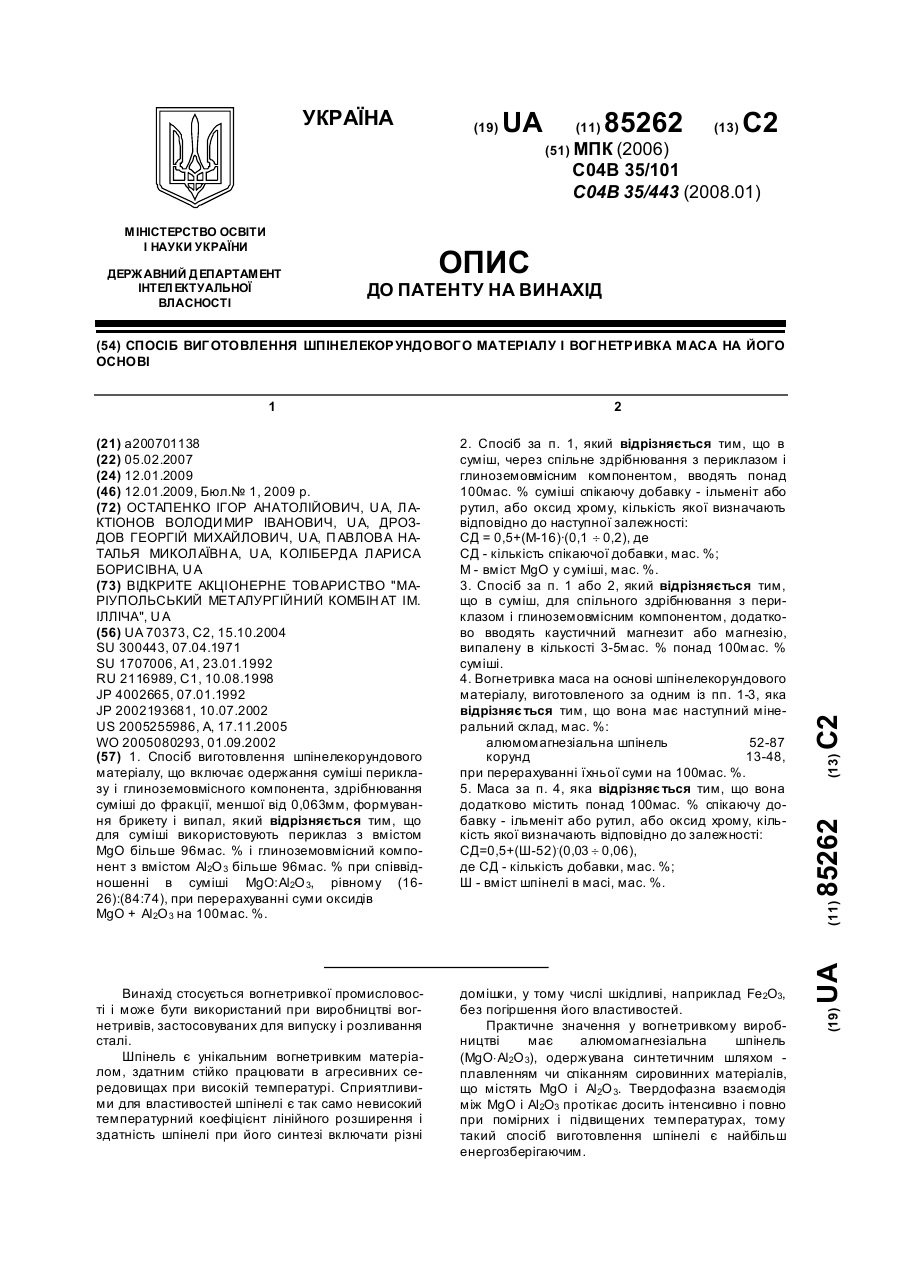

Номер патенту: 85262

Опубліковано: 12.01.2009

Автори: Остапенко Ігор Анатолійович, Павлова Наталья Миколаївна, Лактіонов Володимир Іванович, Коліберда Лариса Борисівна, Дроздов Георгій Михайлович

МПК: C04B 35/443, C04B 35/101

Мітки: виготовлення, спосіб, шпінелекорундового, вогнетривка, основі, матеріалу, маса

Формула / Реферат:

1. Спосіб виготовлення шпінелекорундового матеріалу, що включає одержання суміші периклазу і глиноземовмісного компонента, здрібнювання суміші до фракції, меншої від 0,063 мм, формування брикету і випал, який відрізняється тим, що для суміші використовують периклаз з вмістом MgО більше 96 мас. % і глиноземовмісний компонент з вмістом Аl2О3 більше 96 мас. % при співвідношенні в суміші MgО:Аl2О3, рівному (16-26):(84:74), при перерахуванні суми...

Номер патенту: 82914

Опубліковано: 26.05.2008

Автори: Зінченко Валентина Леонідівна, Мартиненко Валерій Владленович, Примаченко Володимир Васильович, Нікуліна Людмила Миколаївна, Бабкіна Ліна Олексіївна, Хончик Інна Володимирівна, Бережний Максим Олександрович

МПК: C04B 35/10, C04B 35/66, C04B 35/443 ...

Мітки: бетонна, вогнетривка, суміш

Формула / Реферат:

Вогнетривка бетонна суміш, що містить корундовий заповнювач, тонкодисперсну алюмомагнезіальну шпінель у вигляді суміші фракцій, меншої від 0,5 мм і меншої від 0,09 мм, у співвідношенні 4:1, високоглиноземистий цемент, неметалургійний мелений глинозем, в якому вміст часток розміром, меншим 4 мкм, складає не менше 40 %, диспергуючу добавку - модифікований поліелектролітом дисперсний глинозем, з вмістом часток розміром 4,5 мкм, не меншим від 70...

Номер патенту: 82288

Опубліковано: 25.03.2008

Автори: Бухбергер Бернд, Ніліка Роланд

МПК: C04B 35/443, C04B 35/66

Мітки: вогнетривкий, виріб, керамічний, випалений, виготовлення, суміші

Формула / Реферат:

1. Випалений вогнетривкий керамічний виріб, який відрізняється тим, що містить наступні мінералогічні фази: - стехіометричну шпінель MgO-Аl2О3 у кількості від 70 до 98 мас. %, - форстерит у кількості від 1 до 15 мас. %, - периклаз у кількості від 1 до 15 мас. %, - інші компоненти у кількості до 10 мас. %,при цьому сумарний вміст зазначених компонентів становить 100 мас. %.2. Виріб за п. 1, який...

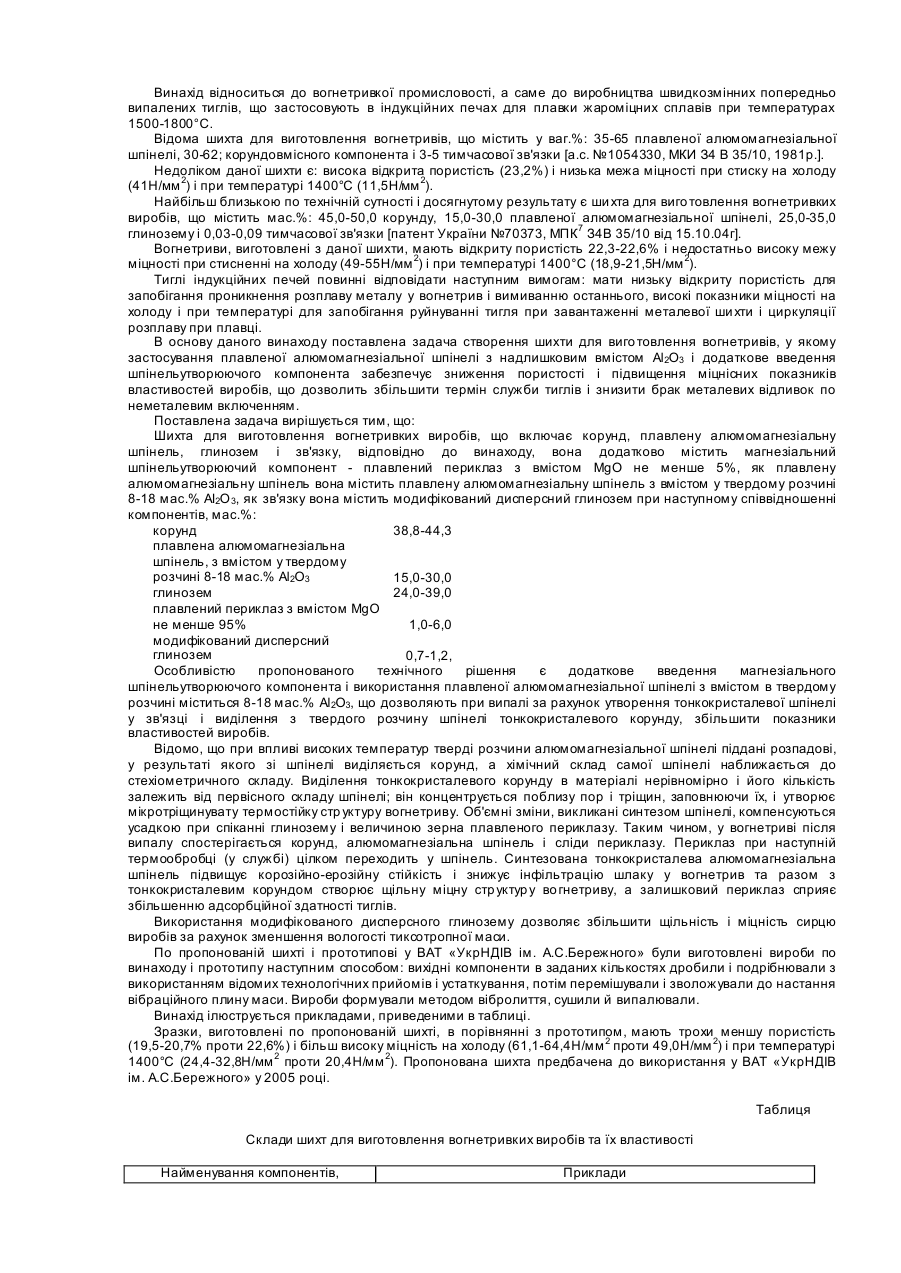

Номер патенту: 78571

Опубліковано: 10.04.2007

Автори: Устіченко Володимир Андрійович, Примаченко Володимир Васильович, Чаплянко Світлана Володимірівна

МПК: C04B 35/10, C04B 35/443

Мітки: шихта, виготовлення, виробів, вогнетривких

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, що містить корунд, плавлену алюмомагнезіальну шпінель, глинозем і зв'язку, яка відрізняється тим, що вона додатково містить магнезіальний шпінельутворюючий компонент – плавлений периклаз з вмістом MgO не менше 95 %, як плавлену алюмомагнезіальну шпінель - алюмомагнезіальну шпінель з вмістом у твердому розчині 8-18 мас. % Аl2О3, а як зв'язку - модифікований дисперсний глинозем при такому...

Номер патенту: 78423

Опубліковано: 15.03.2007

Автори: Дрозд Володимир Іванович, Хончик Інна Володимирівна, Мартиненко Валерій Владленович, Зінченко Валентина Леонідівна, Бережний Максим Олександрович, Бабкіна Ліна Олексіївна, Нікуліна Людмила Миколаївна, Примаченко Володимир Васильович

МПК: C04B 35/443, C04B 35/101, C04B 35/66 ...

Мітки: бетонна, суміш, вогнетривка

Формула / Реферат:

Вогнетривка бетонна суміш, що містить корундовий заповнювач, високоглиноземистий цемент, тонкодисперсний глинозем з вмістом часток, розміром, меншим 10 мкм, не меншим від 50 %, і диспергуючу добавку, яка відрізняється тим, що вона додатково містить тонкозернисту алюмомагнезіальну шпінель фракції, меншої від 0,5 мм, з переважним розміром часток 0,5-0,09 мм, алюмомагнезіальну шпінель з вмістом часток, розміром 1,9 мкм, не меншим від 50 %, і...

Номер патенту: 73852

Опубліковано: 15.09.2005

Автори: Примаченко Володимир Васильович, Зінченко Валентина Леонідівна, Хончик Інна Володимирівна, Нікуліна Людмила Миколаївна, Солошенко Людмила Миколаївна, Мартиненко Валерій Владленович, Бабкіна Ліна Олексіївна

МПК: C04B 35/443, C04B 35/101, C04B 35/66, C04B 28/06 ...

Мітки: суміш, бетонна, вогнетривка

Формула / Реферат:

1. Вогнетривка бетонна суміш, що містить корундовий заповнювач та високоглиноземистий цемент, яка відрізняється тим, що додатково містить тонкодисперсну алюмомагнезіальну шпінель, неметалургійний мелений глинозем, диспергуючу добавку і органічне волокно при такому співвідношенні компонентів, мас. %: корундовий заповнювач 45,0-56,0 тонкодисперсна алюмомагнезіальна шпінель ...

Номер патенту: 70373

Опубліковано: 15.10.2004

Автори: Золотухіна Людмила Миколаївна, Чаплянко Світлана Володимірівна, Устіченко Володимир Андрійович, Колісников Леонід Михайлович, Бєлік Людмила Вікторівна, Примаченко Володимир Васильович

МПК: C04B 35/10, C04B 35/443, C04B 35/18 ...

Мітки: вогнетривких, шихта, виробів, виготовлення

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, яка включає корундовмісний компонент, плавлену алюмомагнезіальну шпінель і тимчасову зв'язку, яка відрізняється тим, що вона додатково містить глинозем, a як корундовмісний компонент вона включає корунд при такому співвідношенні компонентів, мас. %: корунд 45-50 плавлена алюмомагнезіальна шпінель 15-30 глинозем ...

Номер патенту: 48283

Опубліковано: 15.08.2002

Автори: Примаченко Володимир Васильович, Золотухіна Людмила Миколаївна, Солод Олена Юріївна, Буніна Валентина Петрівна, Ткаченко Людмила Петрівна, Грицюк Людмила Василівна, Устіченко Володимир Андрійович

МПК: C04B 35/443, C04B 35/66, C04B 35/10, C04B 28/06 ...

Мітки: вогнетривка, маса, бетонна

Формула / Реферат:

Вогнетривка бетонна маса, що вміщує корунд, високоглиноземистий цемент, добавку та зв’язуюче, яка відрізняться тим, що вона додатково містить плавлену алюмомагнезіальну шпінель та глинозем, як добавку периклаз, а як зв’язуюче водний розчин сірчанокислого магнію при наступному співвідношенні компонентів, мас. %: корунд 36-55 високоглиноземистий цемент 7-13 ...

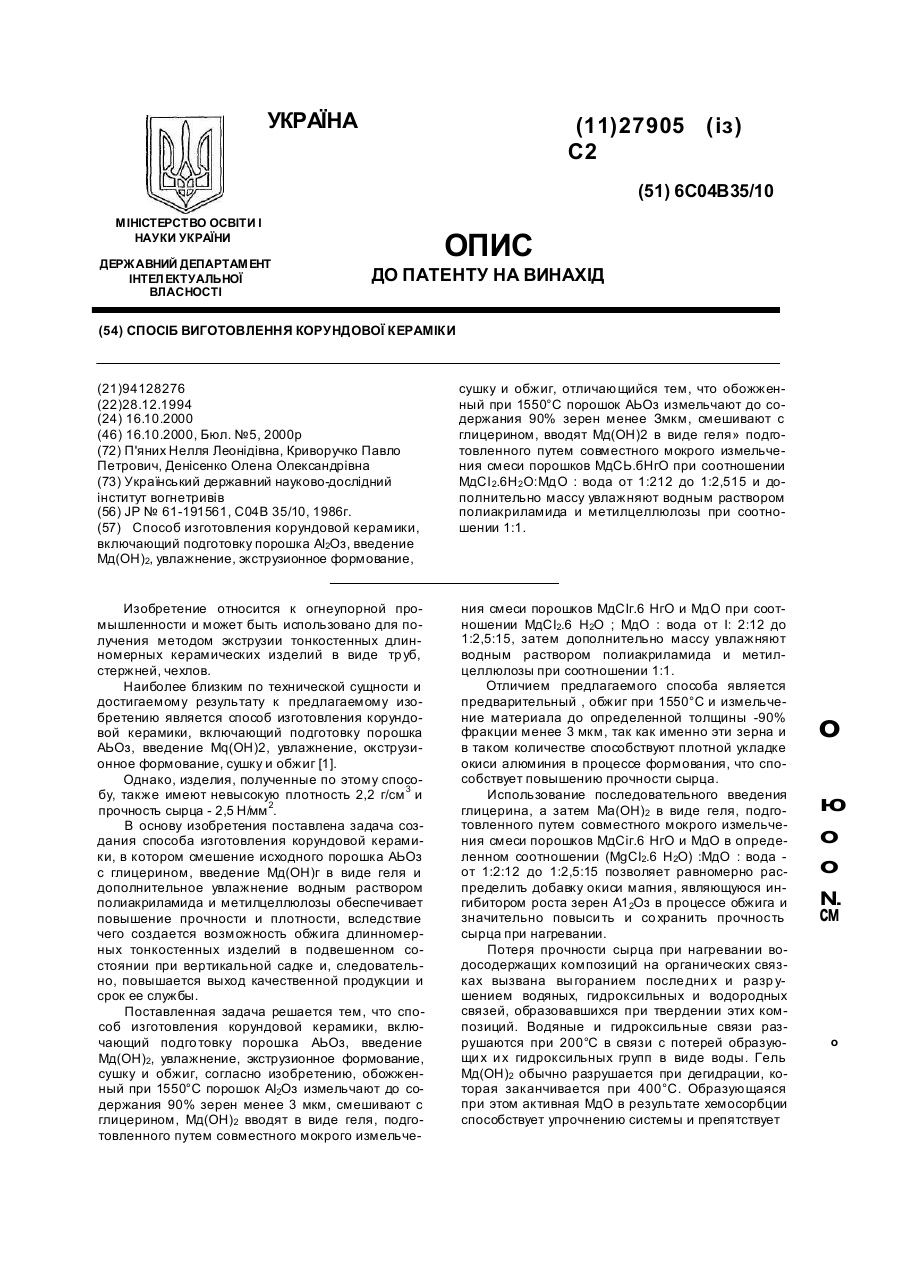

Номер патенту: 27905

Опубліковано: 16.10.2000

Автори: Криворучко Павло Петрович, Пьяних Нелля Леонідівна, Денисенко Олена Олександрівна

МПК: C04B 35/443

Мітки: спосіб, виготовлення, корундової, кераміки

Текст:

...МдСіг.6 НгО и МдО в определенном соотношении (MgCI2.6 Н2О) :МдО : вода от 1:2:12 до 1:2,5:15 позволяет равномерно распределить добавку окиси магния, являющуюся ингибитором роста зерен А12Оз в процессе обжига и значительно повыси ть и со хранить прочность сырца при нагревании. Потеря прочности сырца при нагревании водосодержащих композиций на органических связках вызвана вы горанием после дни х и разр ушением водяных, гидроксильных и...

Номер патенту: 23762

Опубліковано: 16.06.1998

Автори: Гєльфєнбєйн Владімір Євгєньєвіч, Сємянніков Валєрій Павловіч, Журавльов Юрій Лєонідовіч, Чуклай Алєксандр Марковіч, Гущін Владімір Яковлєвіч, Фролов Олєг Івановіч, Коптєлов Віктор Ніколаєвіч

МПК: C04B 35/443, C04B 35/043

Мітки: вуглецевмісний, вогнетрив

Формула / Реферат:

1. Углеродсодержащий огнеупор, полученный из массы, включающей алюмомагниевую шпинель фракции менее 3 мм, периклазсодержащий компонент, углеродсодержащий материал и органическое связующее, отличающийся тем, что масса содержит в качестве шпинели алюмомагниевый материал, имеющий массовое соотношение МgО:АІ2О3 (28 - 50): (50 - 72) и не менее 25 мас.% кристаллов шпинели с разноосностью не менее 2, а в качестве периклазсодержащего компонента -...

Номер патенту: 23761

Опубліковано: 16.06.1998

Автори: Чуклай Алєксандр Марковіч, Журавльов Юрій Лєонідовіч, Фролов Олєг Івановіч, Гєльфєнбєйн Владімір Євгєньєвіч, Коптєлов Віктор Ніколаєвіч, Сємянніков Валєрій Павловіч

МПК: C04B 35/657, C04B 35/443

Мітки: матеріал, шпінельвмісний, плавлений

Формула / Реферат:

Плавленый шпинельсодержащий материал на основе магнезиальной шпинели и периклаза, содержащий MgO, Аl2О3, SiO2, СаО и Fe2O3, отличающийся тем, что он получен плавкой на слив при скорости разливки и кристаллизации расплава, обеспечивающей степень спекания 0,05-0,85 и необратимый объемный рост равный 0,5-7,0% после его нагрева в температурном интервале 1250-1750°С, при следующем соотношении компонентов, мас.%:АІ2О3     50,0 -...

Номер патенту: 12172

Опубліковано: 25.12.1996

Автори: Недосвітій Володимир Петрович, Щербенко Генріета Никитічна, Якобчук Людмила Михайлівна, Антонов Георгій Іванович

МПК: C04B 35/443

Мітки: виготовлення, матеріалу, шпинельного, маса

Формула / Реферат:

Масса для изготовления шпинельного мате­риала, включающая глиноземсодержащий компо­нент и магнезит, отличающаяся тем, что, с целью повышения плотности материала за счет обеспече­ния полноты синтеза шпинели в нем, она содержит в качестве глиноземсодержащего компонента бок­сит и дополнительно - предварительно синтезиро­ванную шпинель при следующем соотношении ком­понентов, мас.%:боксит...
