Пристрій для керування трифазним двигуном змінного струму

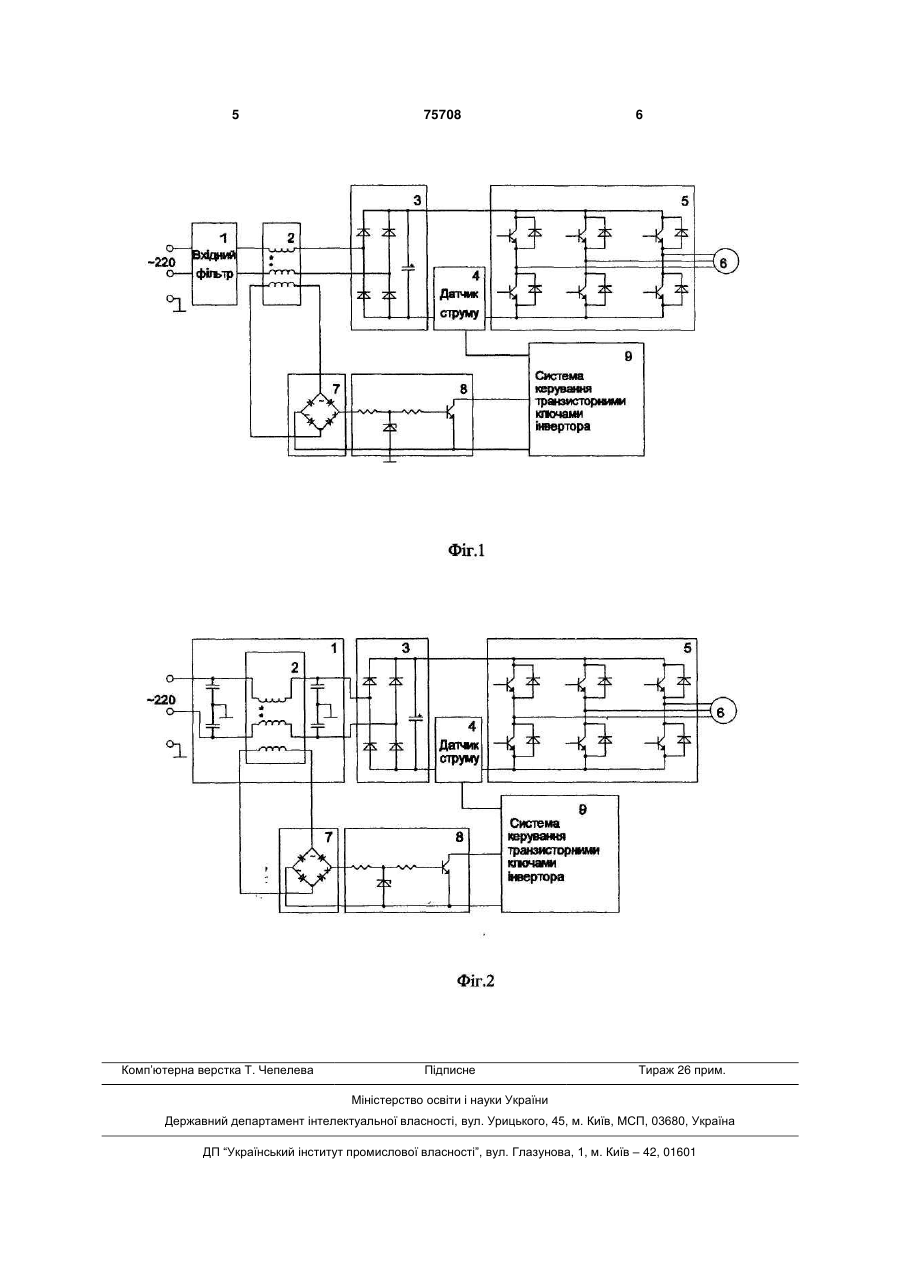

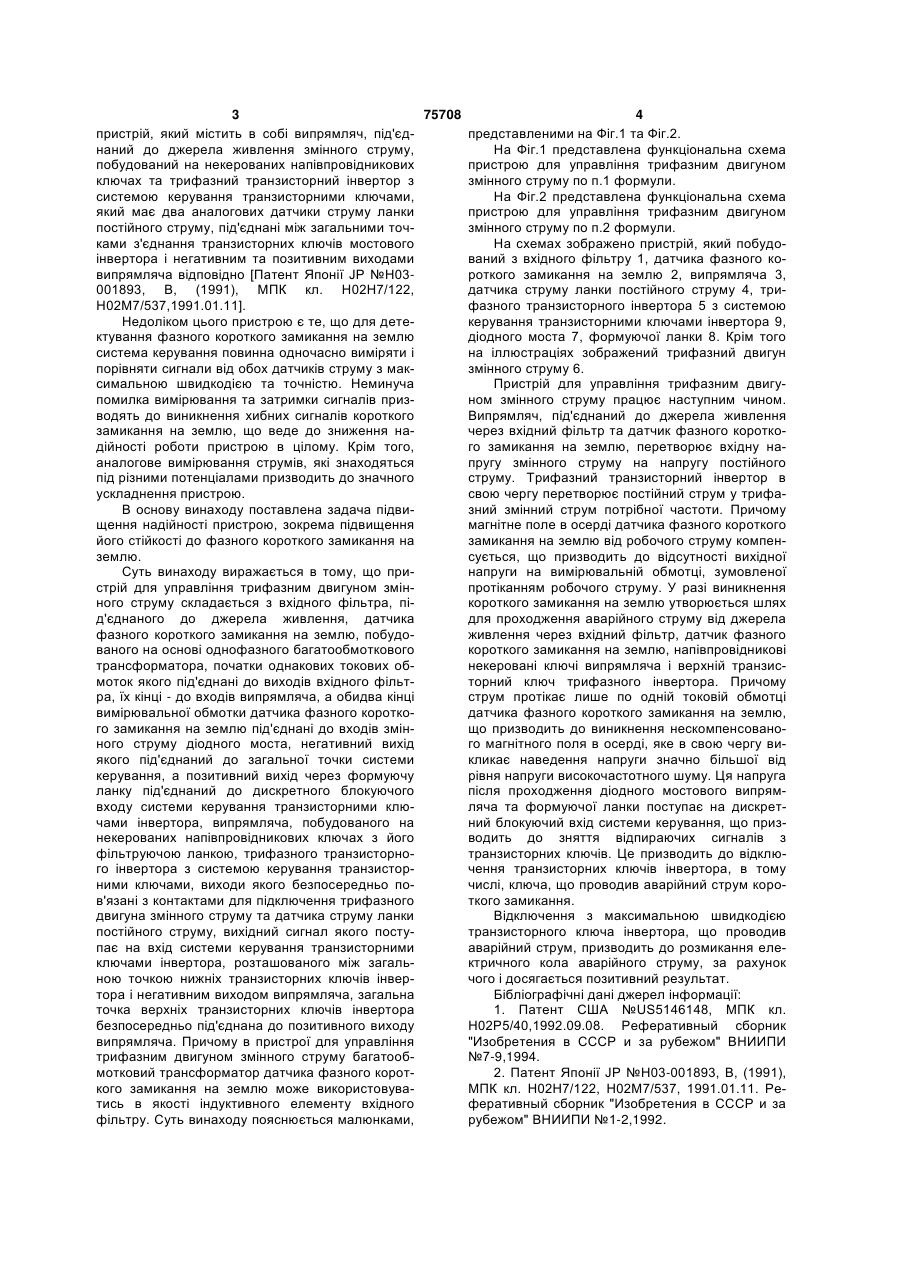

1. Пристрій для керування трифазним двигуном змінного струму, що містить вхідний фільтр, під'єднаний до джерела живлення, випрямляч, побудований на некерованих напівпровідникових ключах з його фільтруючою ланкою, трифазний транзисторний інвертор з системою керування, виходи якого безпосередньо зв'язані з контактами для підключення трифазного двигуна змінного струму та датчик струму ланки постійного струму, вихідний сигнал якого надходить на систему керування, розташований між загальною точкою нижніх транзисторних ключів інвертора і негативним виходом випрямляча, причому загальна точка верхніх транзисторних ключів інвертора беспосередньо під'єднана до позитивного виходу випрямляча, який відрізняється тим, що додатково введено датчик фазного короткого замикан C2 2 75708 1 3 75708 4 пристрій, який містить в собі випрямляч, під'єдпредставленими на Фіг.1 та Фіг.2. наний до джерела живлення змінного струму, На Фіг.1 представлена функціональна схема побудований на некерованих напівпровідникових пристрою для управління трифазним двигуном ключах та трифазний транзисторний інвертор з змінного струму по п.1 формули. системою керування транзисторними ключами, На Фіг.2 представлена функціональна схема який має два аналогових датчики струму ланки пристрою для управління трифазним двигуном постійного струму, під'єднані між загальними точзмінного струму по п.2 формули. ками з'єднання транзисторних ключів мостового На схемах зображено пристрій, який побудоінвертора і негативним та позитивним виходами ваний з вхідного фільтру 1, датчика фазного ковипрямляча відповідно [Патент Японії JP №Н03роткого замикання на землю 2, випрямляча 3, 001893, В, (1991), МПК кл. Н02Н7/122, датчика струму ланки постійного струму 4, триН02Μ7/537,1991.01.11]. фазного транзисторного інвертора 5 з системою Недоліком цього пристрою є те, що для детекерування транзисторними ключами інвертора 9, ктування фазного короткого замикання на землю діодного моста 7, формуючої ланки 8. Крім того система керування повинна одночасно виміряти і на іллюстраціях зображений трифазний двигун порівняти сигнали від обох датчиків струму з макзмінного струму 6. симальною швидкодією та точністю. Неминуча Пристрій для управління трифазним двигупомилка вимірювання та затримки сигналів призном змінного струму працює наступним чином. водять до виникнення хибних сигналів короткого Випрямляч, під'єднаний до джерела живлення замикання на землю, що веде до зниження начерез вхідний фільтр та датчик фазного короткодійності роботи пристрою в цілому. Крім того, го замикання на землю, перетворює вхідну нааналогове вимірювання струмів, які знаходяться пругу змінного струму на напругу постійного під різними потенціалами призводить до значного струму. Трифазний транзисторний інвертор в ускладнення пристрою. свою чергу перетворює постійний струм у трифаВ основу винаходу поставлена задача підвизний змінний струм потрібної частоти. Причому щення надійності пристрою, зокрема підвищення магнітне поле в осерді датчика фазного короткого його стійкості до фазного короткого замикання на замикання на землю від робочого струму компенземлю. сується, що призводить до відсутності вихідної Суть винаходу виражається в тому, що принапруги на вимірювальній обмотці, зумовленої стрій для управління трифазним двигуном змінпротіканням робочого струму. У разі виникнення ного струму складається з вхідного фільтра, пікороткого замикання на землю утворюється шлях д'єднаного до джерела живлення, датчика для проходження аварійного струму від джерела фазного короткого замикання на землю, побудоживлення через вхідний фільтр, датчик фазного ваного на основі однофазного багатообмоткового короткого замикання на землю, напівпровідникові трансформатора, початки однакових токових обнекеровані ключі випрямляча і верхній транзисмоток якого під'єднані до виходів вхідного фільтторний ключ трифазного інвертора. Причому ра, їх кінці - до входів випрямляча, а обидва кінці струм протікає лише по одній токовій обмотці вимірювальної обмотки датчика фазного короткодатчика фазного короткого замикання на землю, го замикання на землю під'єднані до входів змінщо призводить до виникнення нескомпенсованоного струму діодного моста, негативний вихід го магнітного поля в осерді, яке в свою чергу виякого під'єднаний до загальної точки системи кликає наведення напруги значно більшої від керування, а позитивний вихід через формуючу рівня напруги високочастотного шуму. Ця напруга ланку під'єднаний до дискретного блокуючого після проходження діодного мостового випрямвходу системи керування транзисторними клюляча та формуючої ланки поступає на дискретчами інвертора, випрямляча, побудованого на ний блокуючий вхід системи керування, що признекерованих напівпровідникових ключах з його водить до зняття відпираючих сигналів з фільтруючою ланкою, трифазного транзисторнотранзисторних ключів. Це призводить до відклюго інвертора з системою керування транзисторчення транзисторних ключів інвертора, в тому ними ключами, виходи якого безпосередньо почислі, ключа, що проводив аварійний струм коров'язані з контактами для підключення трифазного ткого замикання. двигуна змінного струму та датчика струму ланки Відключення з максимальною швидкодією постійного струму, вихідний сигнал якого постутранзисторного ключа інвертора, що проводив пає на вхід системи керування транзисторними аварійний струм, призводить до розмикання елеключами інвертора, розташованого між загальктричного кола аварійного струму, за рахунок ною точкою нижніх транзисторних ключів інверчого і досягається позитивний результат. тора і негативним виходом випрямляча, загальна Бібліографічні дані джерел інформації: точка верхніх транзисторних ключів інвертора 1. Патент США №US5146148, МПК кл. безпосередньо під'єднана до позитивного виходу Н02Р5/40,1992.09.08. Реферативный сборник випрямляча. Причому в пристрої для управління "Изобретения в СССР и за рубежом" ВНИИПИ трифазним двигуном змінного струму багатооб№7-9,1994. мотковий трансформатор датчика фазного корот2. Патент Японії JP №Н03-001893, В, (1991), кого замикання на землю може використовуваМПК кл. Н02Н7/122, Н02М7/537, 1991.01.11. Ретись в якості індуктивного елементу вхідного феративный сборник "Изобретения в СССР и за фільтру. Суть винаходу пояснюється малюнками, рубежом" ВНИИПИ №1-2,1992. 5 Комп’ютерна верстка Т. Чепелева 75708 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
