Бугель

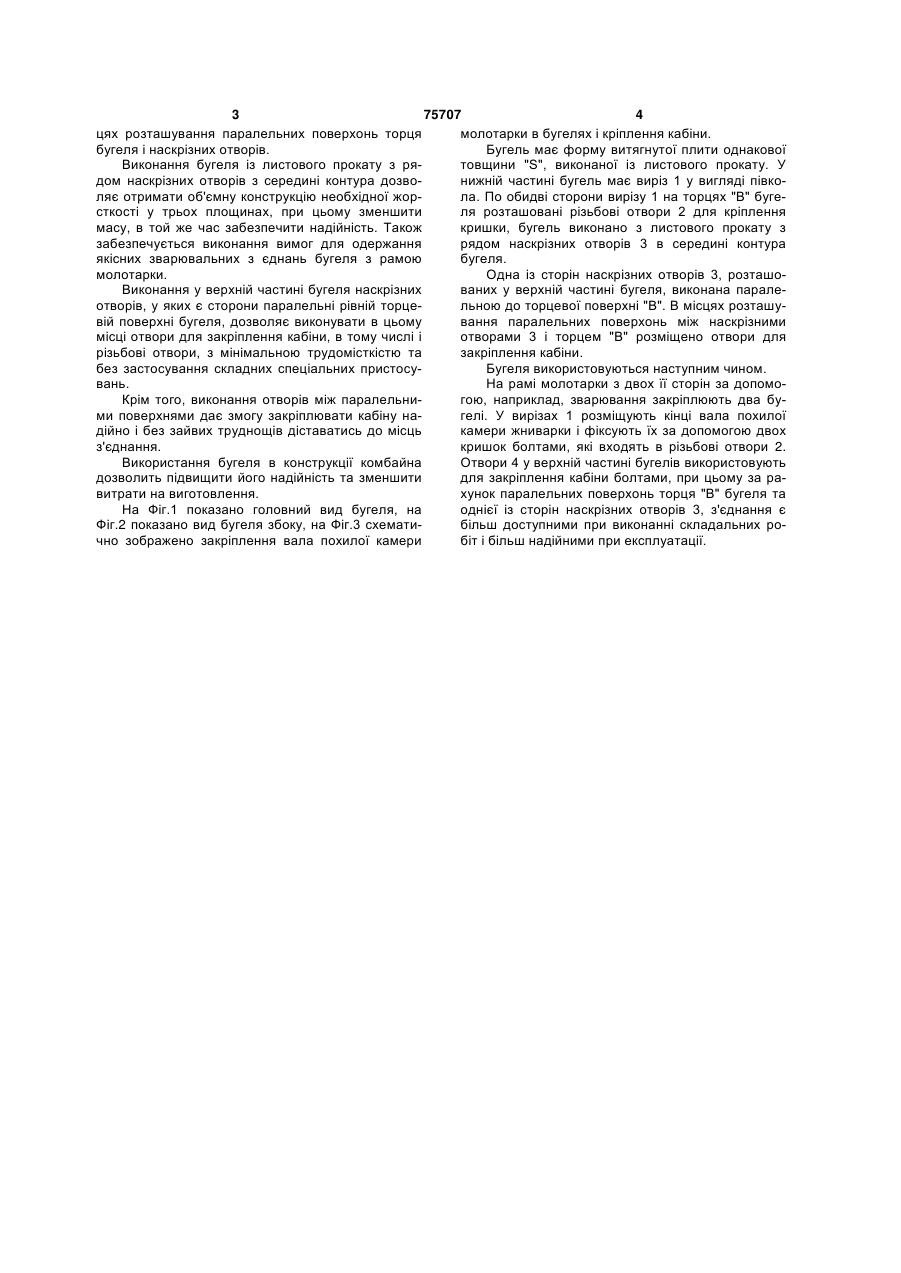

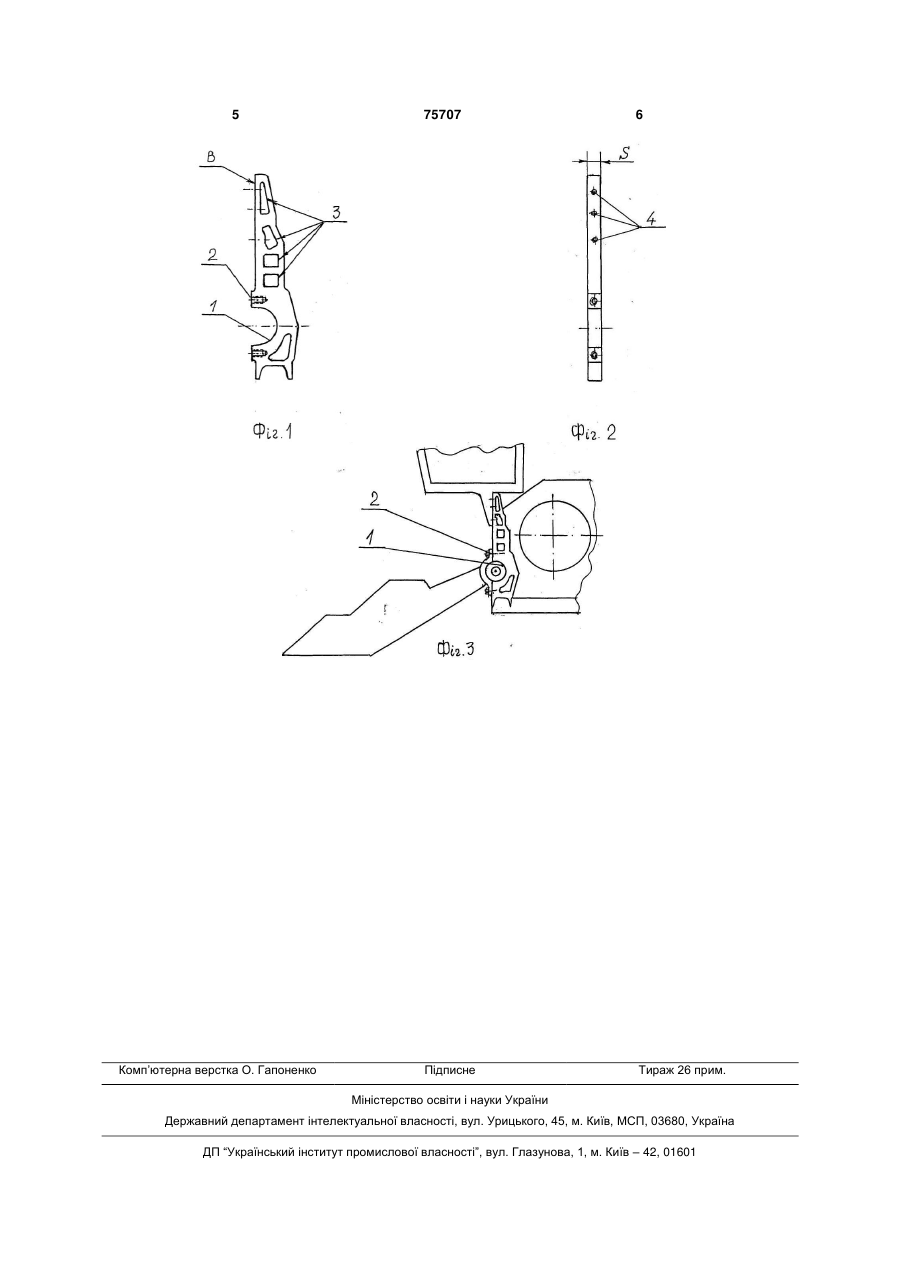

1. Бугель, що має форму витягнутої плити з вирізами у вигляді півкола у нижній частині, а також різьбові отвори на торцевій поверхні бугеля по обидві сторони вирізу, який відрізняється тим, що виконаний з листового прокату з рядом наскрізних отворів всередині. 2. Бугель по п.1, який відрізняється тим, що одну із сторін наскрізних отворів, розташованих у верхній частині бугеля, виконано паралельно рівній торцевій поверхні бугеля. 3. Бугель по п.2, який відрізняється тим, що отвори для закріплення кабіни на бугелі виконано між паралельними сторонами наскрізних отворів і торцевими поверхнями. (19) (21) 2004032195 (22) 25.03.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Качан Володимир Тимофійович, Макаров Сергій Миколайович, Урсал Георгій Федорович (73) Відкрите акціонерне товариство "Херсонські комбайни" (56) SU 1547759, 5 A01D41/12, A01B51/02, 07.03.1990 RU 2032308, 6 A01D41/12, 10.04.1995 RU 2005338, 5 A01D41/12, 15.01.1994 EP 1346626, 7 A0141814, 24.09.2003 3 75707 4 цях розташування паралельних поверхонь торця молотарки в бугелях і кріплення кабіни. бугеля і наскрізних отворів. Бугель має форму витягнутої плити однакової Виконання бугеля із листового прокату з рятовщини "S", виконаної із листового прокату. У дом наскрізних отворів з середині контура дозвонижній частині бугель має виріз 1 у вигляді півколяє отримати об'ємну конструкцію необхідної жорла. По обидві сторони вирізу 1 на торцях "В" бугесткості у трьох площинах, при цьому зменшити ля розташовані різьбові отвори 2 для кріплення масу, в той же час забезпечити надійність. Також кришки, бугель виконано з листового прокату з забезпечується виконання вимог для одержання рядом наскрізних отворів 3 в середині контура якісних зварювальних з єднань бугеля з рамою бугеля. молотарки. Одна із сторін наскрізних отворів 3, розташоВиконання у верхній частині бугеля наскрізних ваних у верхній частині бугеля, виконана паралеотворів, у яких є сторони паралельні рівній торцельною до торцевої поверхні "В". В місцях розташувій поверхні бугеля, дозволяє виконувати в цьому вання паралельних поверхонь між наскрізними місці отвори для закріплення кабіни, в тому числі і отворами 3 і торцем "В" розміщено отвори для різьбові отвори, з мінімальною трудомісткістю та закріплення кабіни. без застосування складних спеціальних пристосуБугеля використовуються наступним чином. вань. На рамі молотарки з двох її сторін за допомоКрім того, виконання отворів між паралельнигою, наприклад, зварювання закріплюють два буми поверхнями дає змогу закріплювати кабіну нагелі. У вирізах 1 розміщують кінці вала похилої дійно і без зайвих труднощів діставатись до місць камери жниварки і фіксують їх за допомогою двох з'єднання. кришок болтами, які входять в різьбові отвори 2. Використання бугеля в конструкції комбайна Отвори 4 у верхній частині бугелів використовують дозволить підвищити його надійність та зменшити для закріплення кабіни болтами, при цьому за равитрати на виготовлення. хунок паралельних поверхонь торця "В" бугеля та На Фіг.1 показано головний вид бугеля, на однієї із сторін наскрізних отворів 3, з'єднання є Фіг.2 показано вид бугеля збоку, на Фіг.3 схематибільш доступними при виконанні складальних рочно зображено закріплення вала похилої камери біт і більш надійними при експлуатації. 5 Комп’ютерна верстка О. Гапоненко 75707 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
