Спосіб відбору проб підгрунтового газу

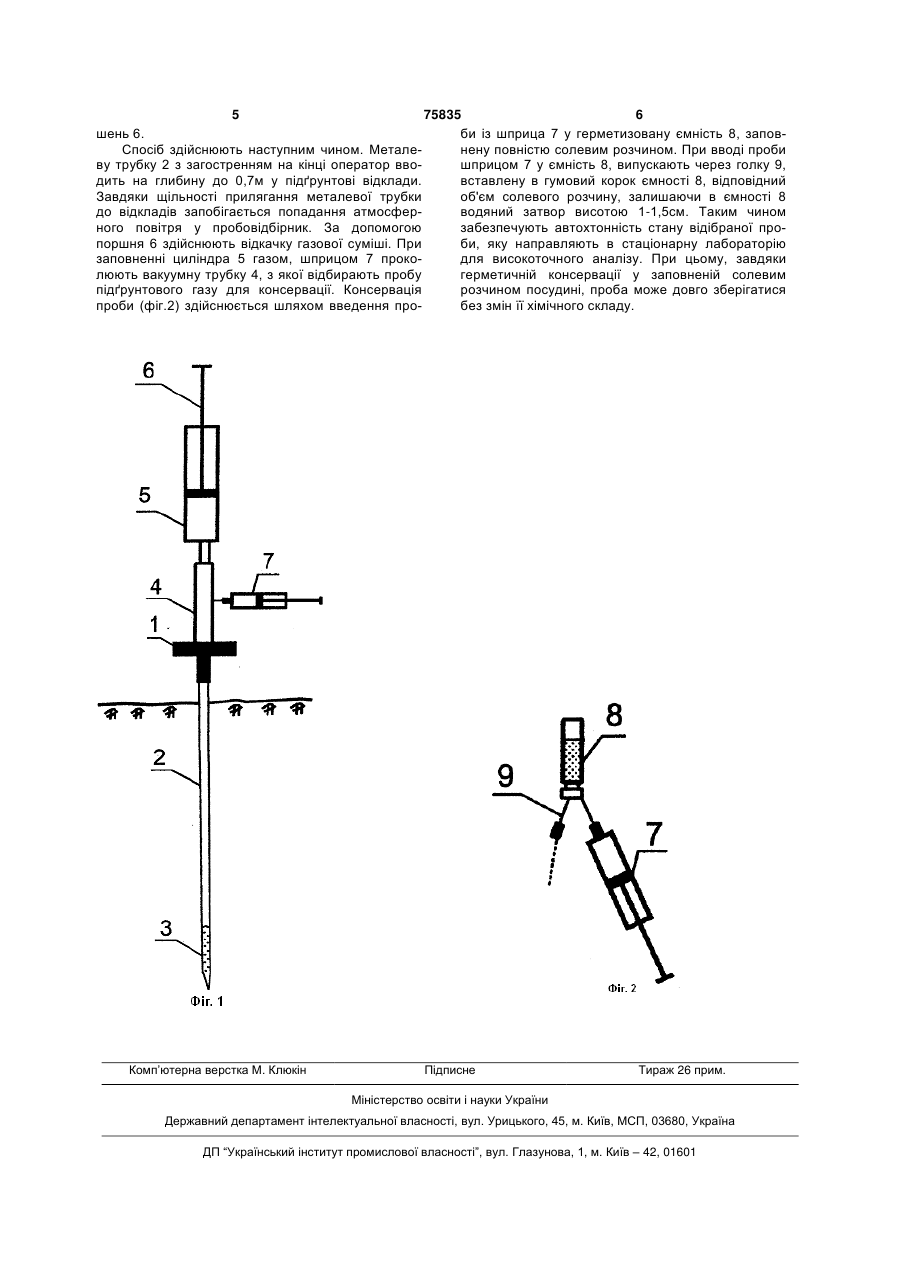

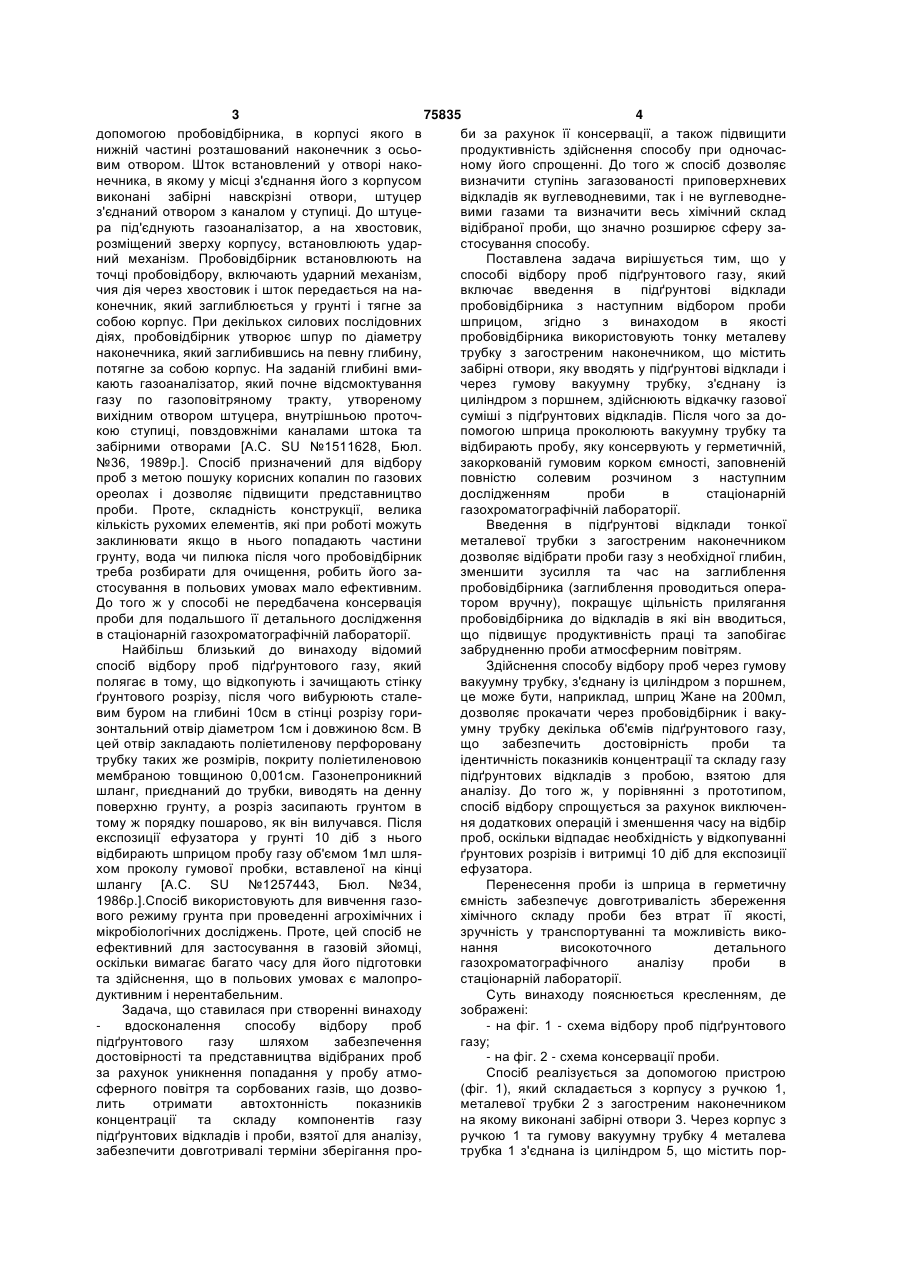

Спосіб відбору проб підґрунтового газу, що включає введення в підґрунтові відклади пробовідбірника з наступним відбором проби шприцом, який відрізняється тим, що як пробовідбірник використовують тонку металеву трубку з загостреним наконечником, що містить у нижній частині забірні отвори, яку безпосередньо вводять у підґрунтові відклади і через гумову вакуумну трубку, з'єднану із циліндром, з розташованим в ньому поршнем, здійснюють відкачку газової суміші з підґрунтових відкладів, після чого за допомогою шприца проколюють вакуумну трубку і відбирають пробу, яку консервують у герметичній, закоркованій гумовим корком ємності, заповненій повністю сольовим розчином з наступним дослідженням проби в стаціонарній газохроматографічній лабораторії. Винахід належить до прямих геохімічних методів пошуку нафтових і газових родовищ за газовими ореолами розсіювання вуглеводневих і не вуглеводневих газів, а саме до приповерхневої газової зйомки, що включає відбір проб підґрунтового газу вільного стану, а також може бути використаний для визначення ступеня загазованості приповерхневих відкладів вуглеводневими та не вуглеводневими газами при екологічних дослідженнях, екологічному моніторингу та інших специфічних дослідженнях. Ефективність газової зйомки в значній мірі залежить від репрезентативного відбору проб підґрунтового газу в автохтонному стані із дотриманням вимоги відповідності хімічного складу газу у відібраній пробі хімічному складу газу в природному стані в точці відбору і надійного та довготривалого зберігання проби аж до проведення високоточного аналізу в стаціонарній лабораторії. Відомий спосіб відбору підґрунтового газу, при якому водяний насос приєднується за допомогою гумової трубки до газозбірника. З внутрішнього балона витісняють повітря і відкривають кран для відбору газу із свердловини. З метою прискорення відбору газу створюється розрідження для чого на дно шурфа, в якому пробурена свердловина, опускають зрівняльну посудину [А.А. Карцев, З.А. Табасаранский, М.И. Суббота "Геохимические методы поисков и разведки нефтяных и газовых месторождений"]. При відборі проб цим методом спочатку в балон буде засмоктуватися атмосферне повітря, що заповнить гумовий шланг і трубку пробовідбірника, а потім суміш атмосферного повітря з підґрунтовим газом, що знаходиться в загерметизованому просторі на вибої свердловини, що має назву об'єму "шкідливого" простору і значно змінює достовірність проби. Крім того, при відборі проби з високою вологістю необхідно створити значне розрідження, для чого застосовують насос, який приєднують до зрівняльної посудини. Застосування насоса призводить до відбору частини сорбованих породою та розчинених у воді газів, що зумовлює значну похибку у визначенні кількісного та якісного складу вуглеводневих газів вільного стану. Відомий спосіб відбору проб ґрунтових газів за (19) UA (11) 75835 (13) C2 (21) 20041210155 (22) 10.12.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Аронський Дмитро Іванович, Знак Мирослав Степанович, Лопушняк Ярослав Іванович, Омельченко Валерій Григорович (73) Івано-Франківський національний технічний університет нафти і газу (56) SU, 1257443, A1, 15.09.1986 SU, 1511628, A1, 30.09.1989 US, 4261203, 14.04.1981 WO, 9901739, A1, 14.01.1999 JP, 2001272315, A, 05.10.2001 JP, 2004226326, A, 12.08.2004 КАРЦЕВ А.А., ТАБАСАРАНСКИЙ З.А., СУББОТА М.И. ГЕОХИМИЧЕСКИЕ МЕТОДЫ ПОИСКОВ И РАЗВЕДКИ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ// ГИДРОГЕОЛОГИЯ НЕФТЯНЫХ И ГА 3 75835 4 допомогою пробовідбірника, в корпусі якого в би за рахунок її консервації, а також підвищити нижній частині розташований наконечник з осьопродуктивність здійснення способу при одночасвим отвором. Шток встановлений у отворі наконому його спрощенні. До того ж спосіб дозволяє нечника, в якому у місці з'єднання його з корпусом визначити ступінь загазованості приповерхневих виконані забірні навскрізні отвори, штуцер відкладів як вуглеводневими, так і не вуглеводнез'єднаний отвором з каналом у ступиці. До штуцевими газами та визначити весь хімічний склад ра під'єднують газоаналізатор, а на хвостовик, відібраної проби, що значно розширює сферу зарозміщений зверху корпусу, встановлюють ударстосування способу. ний механізм. Пробовідбірник встановлюють на Поставлена задача вирішується тим, що у точці пробовідбору, включають ударний механізм, способі відбору проб підґрунтового газу, який чия дія через хвостовик і шток передається на навключає введення в підґрунтові відклади конечник, який заглиблюється у грунті і тягне за пробовідбірника з наступним відбором проби собою корпус. При декількох силових послідовних шприцом, згідно з винаходом в якості діях, пробовідбірник утворює шпур по діаметру пробовідбірника використовують тонку металеву наконечника, який заглибившись на певну глибину, трубку з загостреним наконечником, що містить потягне за собою корпус. На заданій глибині вмизабірні отвори, яку вводять у підґрунтові відклади і кають газоаналізатор, який почне відсмоктування через гумову вакуумну трубку, з'єднану із газу по газоповітряному тракту, утвореному циліндром з поршнем, здійснюють відкачку газової вихідним отвором штуцера, внутрішньою проточсуміші з підґрунтових відкладів. Після чого за докою ступиці, повздовжніми каналами штока та помогою шприца проколюють вакуумну трубку та забірними отворами [А.С. SU №1511628, Бюл. відбирають пробу, яку консервують у герметичній, №36, 1989р.]. Спосіб призначений для відбору закоркованій гумовим корком ємності, заповненій проб з метою пошуку корисних копалин по газових повністю солевим розчином з наступним ореолах і дозволяє підвищити представництво дослідженням проби в стаціонарній проби. Проте, складність конструкції, велика газохроматографічній лабораторії. кількість рухомих елементів, які при роботі можуть Введення в підґрунтові відклади тонкої заклинювати якщо в нього попадають частини металевої трубки з загостреним наконечником грунту, вода чи пилюка після чого пробовідбірник дозволяє відібрати проби газу з необхідної глибин, треба розбирати для очищення, робить його зазменшити зусилля та час на заглиблення стосування в польових умовах мало ефективним. пробовідбірника (заглиблення проводиться операДо того ж у способі не передбачена консервація тором вручну), покращує щільність прилягання проби для подальшого її детального дослідження пробовідбірника до відкладів в які він вводиться, в стаціонарній газохроматографічній лабораторії. що підвищує продуктивність праці та запобігає Найбільш близький до винаходу відомий забрудненню проби атмосферним повітрям. спосіб відбору проб підґрунтового газу, який Здійснення способу відбору проб через гумову полягає в тому, що відкопують і зачищають стінку вакуумну трубку, з'єднану із циліндром з поршнем, ґрунтового розрізу, після чого вибурюють сталеце може бути, наприклад, шприц Жане на 200мл, вим буром на глибині 10см в стінці розрізу горидозволяє прокачати через пробовідбірник і вакузонтальний отвір діаметром 1см і довжиною 8см. В умну трубку декілька об'ємів підґрунтового газу, цей отвір закладають поліетиленову перфоровану що забезпечить достовірність проби та трубку таких же розмірів, покриту поліетиленовою ідентичність показників концентрації та складу газу мембраною товщиною 0,001см. Газонепроникний підґрунтових відкладів з пробою, взятою для шланг, приєднаний до трубки, виводять на денну аналізу. До того ж, у порівнянні з прототипом, поверхню грунту, а розріз засипають грунтом в спосіб відбору спрощується за рахунок виключентому ж порядку пошарово, як він вилучався. Після ня додаткових операцій і зменшення часу на відбір експозиції ефузатора у грунті 10 діб з нього проб, оскільки відпадає необхідність у відкопуванні відбирають шприцом пробу газу об'ємом 1мл шляґрунтових розрізів і витримці 10 діб для експозиції хом проколу гумової пробки, вставленої на кінці ефузатора. шлангу [А.С. SU №1257443, Бюл. №34, Перенесення проби із шприца в герметичну 1986р.].Спосіб використовують для вивчення газоємність забезпечує довготривалість збереження вого режиму грунта при проведенні агрохімічних і хімічного складу проби без втрат її якості, мікробіологічних досліджень. Проте, цей спосіб не зручність у транспортуванні та можливість викоефективний для застосування в газовій зйомці, нання високоточного детального оскільки вимагає багато часу для його підготовки газохроматографічного аналізу проби в та здійснення, що в польових умовах є малопростаціонарній лабораторії. дуктивним і нерентабельним. Суть винаходу пояснюється кресленням, де Задача, що ставилася при створенні винаходу зображені: вдосконалення способу відбору проб - на фіг. 1 - схема відбору проб підґрунтового підґрунтового газу шляхом забезпечення газу; достовірності та представництва відібраних проб - на фіг. 2 - схема консервації проби. за рахунок уникнення попадання у пробу атмоСпосіб реалізується за допомогою пристрою сферного повітря та сорбованих газів, що дозво(фіг. 1), який складається з корпусу з ручкою 1, лить отримати автохтонність показників металевої трубки 2 з загостреним наконечником концентрації та складу компонентів газу на якому виконані забірні отвори 3. Через корпус з підґрунтових відкладів і проби, взятої для аналізу, ручкою 1 та гумову вакуумну трубку 4 металева забезпечити довготривалі терміни зберігання протрубка 1 з'єднана із циліндром 5, що містить пор 5 75835 6 шень 6. би із шприца 7 у герметизовану ємність 8, заповСпосіб здійснюють наступним чином. Металенену повністю солевим розчином. При вводі проби ву трубку 2 з загостренням на кінці оператор ввошприцом 7 у ємність 8, випускають через голку 9, дить на глибину до 0,7м у підґрунтові відклади. вставлену в гумовий корок ємності 8, відповідний Завдяки щільності прилягання металевої трубки об'єм солевого розчину, залишаючи в ємності 8 до відкладів запобігається попадання атмосферводяний затвор висотою 1-1,5см. Таким чином ного повітря у пробовідбірник. За допомогою забезпечують автохтонність стану відібраної пропоршня 6 здійснюють відкачку газової суміші. При би, яку направляють в стаціонарну лабораторію заповненні циліндра 5 газом, шприцом 7 прокодля високоточного аналізу. При цьому, завдяки люють вакуумну трубку 4, з якої відбирають пробу герметичній консервації у заповненій солевим підґрунтового газу для консервації. Консервація розчином посудині, проба може довго зберігатися проби (фіг.2) здійснюється шляхом введення пробез змін її хімічного складу. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
