Система автоматичного відбору проб газу з циліндра двигуна внутрішнього згоряння

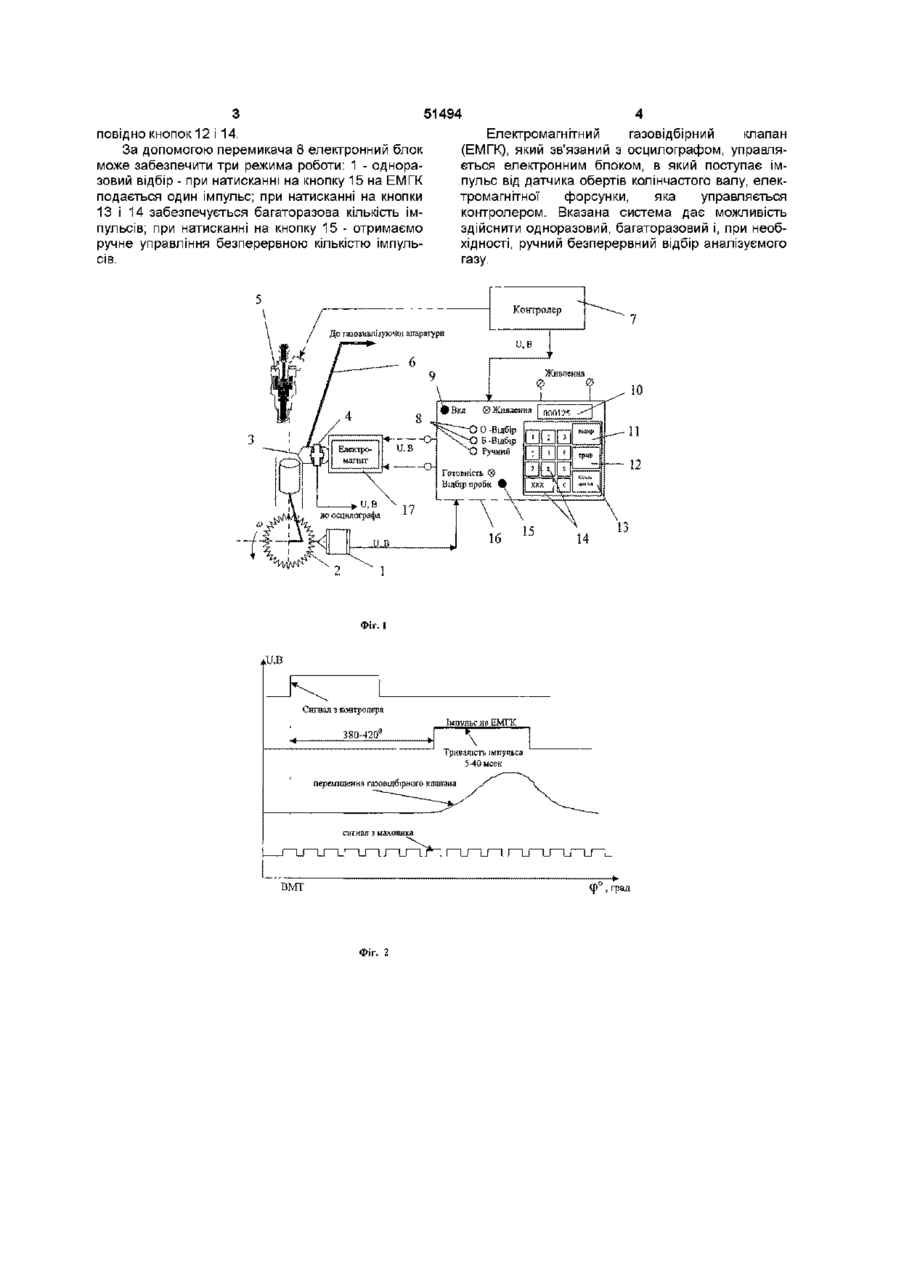

Система автоматичного відбору проб газу з циліндра двигуна внутрішнього згоряння, що містить газовідбірний клапан з електромагнітним при водом, блок управління, яка відрізняється тим, що газовідбірний клапан управляється електронним блоком, який зв'язаний через контролер з електромагнітною форсункою подачі палива в циліндр двигуна, а також з датчиком обертів колінчастого валу, і забезпечує автоматичний відбір дози газу в чітко визначений момент, причому відбір газу може бути одноразовий, багаторазовий і безперервний Винахід відноситься до галузі машинобудування, зокрема до двигунів внутрішнього згоряння і може бути використано при досліджені двигунів з регулюванням потужності відключенням окремих робочих циклів ВІДОМІ пристрої для відбору проб газів з циліндра двигуна внутрішнього згоряння (див А С СРСР №614359, кл G 01 N 1/22, 1978) Відомий також пристрій для відбору проб газу з двигуна внутрішнього згоряння (див А С СРСР №1153259 А, кл G 01 N 1/22// G 01 М 15/00// F 02 В 71/00, опубл 30 04 85, бюлетень № 16), який передбачає відбір газів за допомогою електромеханічної системи, яка складається з дисків і змонтованих на них рухомих і нерухомих контактів Недоліком вказаних способів є те, що вони не забезпечують дозований відбір газів у високообертових двигунах, досить інерційні, не забезпечують автоматичної роботи пристрою Винаходом ставиться завдання розробки системи дозованого відбору газу у високообертових двигунах Поставлене винаходом завдання полягає в тому, що у системі автоматичного відбору газу з циліндра двигуна внутрішнього згоряння, яка містить газовідбірний клапан з електромагнітним приводом, блок управління, згідно винаходу, газовідбірний клапан управляється електронним блоком, який зв'язаний через контролер з електромагнітною форсункою подачі палива в циліндр двигуна, а також з датчиком обертів колінчастого валу і забезпечує автоматичний відбір дози газу в чітко визначений момент, причому відбір газу може бути одноразовий, багаторазовий і безперервний На фіг 1 представлена запропонована система для відбору проб газу з циліндра двигуна, на фіг 2 - зразок запису осцилограми робочих імпульсів з контролера, датчика обертів колінчастого вала двигуна, сигналу на ЕМГК, переміщення газовідбірного клапана Система автоматичного відбору газу з циліндрів двигуна внутрішнього згоряння складається з датчика обертів колінчастого валу 1, маховика 2, газовідбірного клапана 3, індуктивного датчика переміщення клапана 4, електромагнітної форсунки впорскування палива 5, трубопроводу 6, контролера управління впорскуванням палива 7, кнопок управлінням електронним блоком 8, кнопки включення блоку 9, індикатора 10, кнопок 11, 12, 13 і 14 управління початком відкриття клапана, тривалості імпульса, КІЛЬКІСТЮ ЦИКЛІВ, КНОПКИ від бору проби 15, електронного блоку управління 16 Система автоматичного відбору газу з циліндрів двигуна внутрішнього згоряння функціонує наступним чином Від контролера управління впорскуванням палива 7 подається сигнал на електронний блок управління 16ЕМГКом Туди ж поступає імпульс від датчика обертів колінчастого валу 1 Імпульс на ЕМГК подається через 380° - 420° після переднього фронту сигнала з контролера і може регулюватись за допомогою кнопки 11, і клавіатури 14 Тривалість імпульсу знаходиться в межах 5 40мсек і може змінюватись за допомогою від ю 51494 повідно кнопок 12 і 14. За допомогою перемикача 8 електронний блок може забезпечити три режима роботи: 1 - одноразовий відбір - при натисканні на кнопку 15 на ЕМГК подається один імпульс; при натисканні на кнопки 13 і 14 забезпечується багаторазова кількість імпульсів; при натисканні на кнопку 15 - отримаємо ручне управління безперервною кількістю імпульсів. Електромагнітний газовідбірний клапан (ЕМГК), який зв'язаний з осцилографом, управляється електронним блоком, в який поступає імпульс від датчика обертів колінчастого валу, електромагнітної форсунки, яка управляється контролером. Вказана система дає можливість здійснити одноразовий, багаторазовий і, при необхідності, ручний безперервний відбір аналізуємого газу. 14 13 Фіг. 1 .V.B Сигнал з контролера Імпульс на ЕМГК 380-420° Тривалість імпульса 5-40 мсек переміщення газедаідбірного клапана сигнал з маховике Г~І_П_П_Г ф°, град ВМТ ФІг. 2
