Формула / Реферат

1. Полімерний ізолятор, що містить електроізоляційний стрижень з металевими окінцьовувачами, покритий захисною оболонкою з ребрами у вигляді тіл обертання, верхня і нижня поверхні яких з боку краю ребра виконані конічними, який відрізняється тим, що поверхня ребер від електроізоляційного стрижня із захисною оболонкою виконана криволінійною з пологою ділянкою, плавно сполученою з конічною поверхнею, кут  між віссю ізолятора і дотичною до твірної верхньої поверхні ребра вибирають з умови , а кут  між віссю ізолятора і дотичною до твірної нижньої поверхні задовольняє умову , для рівновіддалених (r) від осі ізолятора точок проведення верхньої і нижньої дотичних.

2. Полімерний ізолятор за п. 1, який відрізняється тим, що криволінійна поверхня ребер виконана опуклою.

3. Полімерний ізолятор за п. 1, який відрізняється тим, що криволінійна поверхня ребер виконана угнутою.

4. Полімерний ізолятор за п. 1, який відрізняється тим, що криволінійна поверхня ребер виконана хвилеподібною.

5. Полімерний ізолятор за пп. 1, 2, 3, 4, який відрізняється тим, що відношення діаметрів криволінійної поверхні в місці сполучення з конічною і зовнішнім діаметром ребра .

Текст

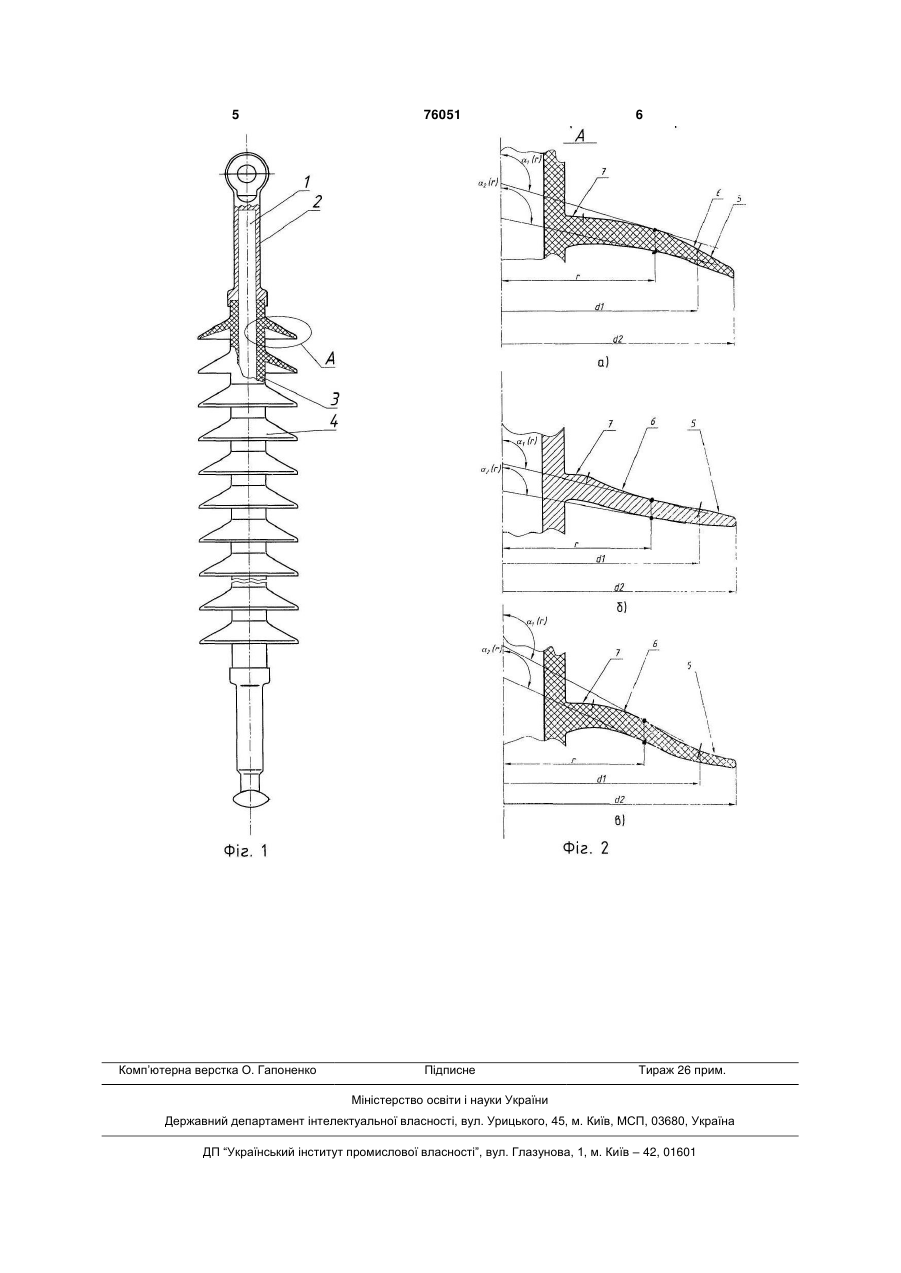

1. Полімерний ізолятор, що містить електроізоляційний стрижень з металевими окінцьовувачами, покритий захисною оболонкою з ребрами у вигляді тіл обертання, верхня і нижня поверхні яких з боку краю ребра виконані конічними, який відрізняється тим, що поверхня ребер від електроізоляційного стрижня із захисною оболонкою виконана криволінійною з пологою ділянкою, плавно сполученою з конічною поверхнею, кут 1(r ) 2 3 76051 4 вищезгаданий недолік. знизять турбулентність в міжреберному просторі, Рішення поставленої задачі забезпечується тим самим погіршать умови осадження аерозольтеперішнім винаходом і полягає в тому, що у відоних часток на поверхню ізолятора. мому полімерному ізоляторі, що містить електроіСуть винаходу пояснюється кресленнями, на золяційний стрижень з металевими окінцьовуваяких: чами, покритий захисною оболонкою з ребрами у Фіг.1 загальний вигляд полімерного ізолятора; вигляді тіл обертання, верхня і нижня поверхні Фіг.2 виносний елемент А на Фіг.1 (варіанти яких з боку краю ребра виконані конічними, повервиконання поверхні ребер): хня ребер від електроізоляційного стрижня із захиа) криволінійна поверхня ребра виконана опусною оболонкою виконана криволінійною з полоклою; гою дільницею, плавно сполученою з конічною б) криволінійна поверхня ребра виконана угнутою; поверхнею, кут 1(r) між віссю ізолятора і дотичної в) криволінійна поверхня ребра виконана хвидо створюючої верхньої поверхні ребра вибирають леподібною. з умови 1(r) 90°, а кут 2(r) між віссю ізолятора і Полімерний ізолятор містить електроізоляційдотичної до створюючої нижньої поверхні задовоний стрижень 1 із закріпленими на його кінцях мельняє умові 2(r) 1(r), для рівновіддалених (r) від талевими окінцьовувачами 2 і захисну оболонку 3 вісі ізолятора точок проведення верхньої і нижньої з ребрами 4, поверхня яких з боку краю ребра 4 дотичних. виконана конічною 5, а від електроізоляційною Криволінійна поверхня ребер виконана опукстрижня 1 із захисною оболонкою 3 - криволінійлою. ною 6 з пологою дільницею 7, плавно сполученою Криволінійна поверхня ребер виконана угнуз конічною 5 поверхнею. тою. Збирання полімерного ізолятора здійснюють Криволінійна поверхня ребер виконана хвилетаким чином. подібною. Захисна оболонка може складатися з окремо Відношення діаметрів криволінійної поверхні в відформованих ребер, які герметично з'єднуються місці сполучення з конічною і зовнішнім діаметром при збиранні ізоляторів між собою, зі склопластиd1 0,1 0,9 ковим стрижнем 1 і з металевими окінцьовувачами ребра d2 . 2, або відливатися з гумових сумішей і вулканізуВиконання поверхні ребер від електроізоляційного стрижня із захиспою оболонкою криволінійною, плавно сполученої з конічною поверхнею, дозволить збільшити довжину шляху витоку ізолятора, а наявність пологої дільниці і кут 1(r), між віссю ізолятора і дотичної в будь-якій точці створюючої верхньої криволінійної поверхні ребра, вибраний з умови 1(r) 90°, забезпечать вирівнювання статичного тиску вздовж поверхні ребер, ватися безпосередньо на склопластиковому стрижні 1. Подальше збирання ізолятора полягає в закріпленні металевих окінцьовувачів 2 на вільних від захисної оболонки кінцях склопластикового стрижня 1, наприклад, способом їх спільного обтиснення в штампах, або іншим способом, що забезпечує необхідну механічну міцність їх з'єднання. 5 Комп’ютерна верстка О. Гапоненко 76051 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Polymeric insulator

Автори англійською

Kim Yen Dar, Zlakazov Oleksandr Borysovych, Shupik Mykola Semenovych, Solomatov Volodymyr Mykolaiovych

Назва патенту російською

Полимерный изолятор

Автори російською

Ким Ен Дар, Злаказов Александр Борисович, Шупик Николай Семенович, Соломатов Владимир Николаевич

МПК / Мітки

МПК: H01B 17/00

Мітки: полімерний, ізолятор
