Гумова суміш для шумозахисного матеріалу

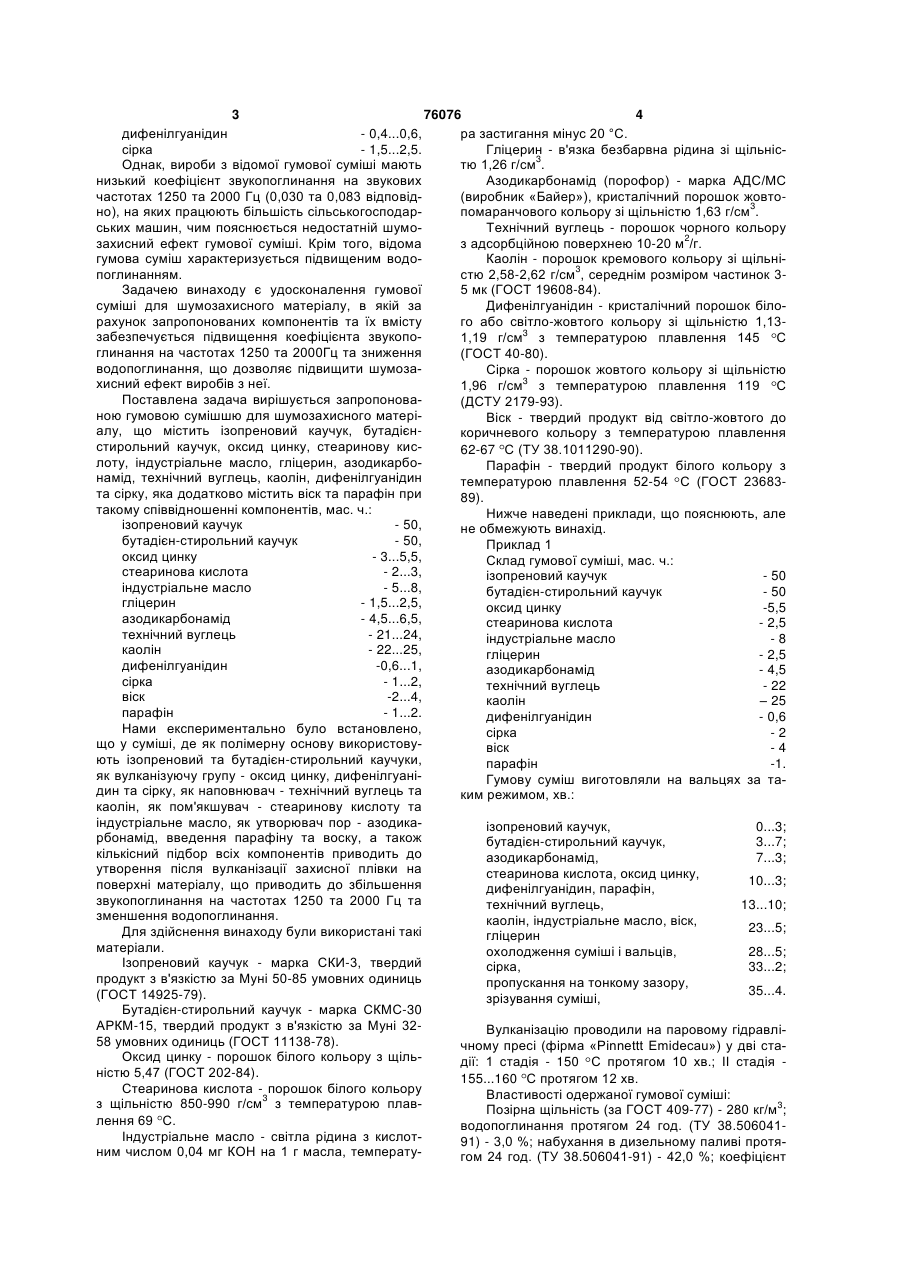

Гумова суміш для шумозахисного матеріалу, що містить ізопреновий каучук, бутадієнстирольний каучук, оксид цинку, стеаринову кис C2 1 3 76076 4 дифенілгуанідин - 0,4...0,6, ра застигання мінус 20 °С. сірка - 1,5...2,5. Гліцерин - в'язка безбарвна рідина зі щільнісОднак, вироби з відомої гумової суміші мають тю 1,26 г/см3. низький коефіцієнт звукопоглинання на звукових Азодикарбонамід (порофор) - марка АДС/МС частотах 1250 та 2000 Гц (0,030 та 0,083 відповід(виробник «Байер»), кристалічний порошок жовто3 но), на яких працюють більшість сільськогосподарпомаранчового кольору зі щільністю 1,63 г/см . ських машин, чим пояснюється недостатній шумоТехнічний вуглець - порошок чорного кольору захисний ефект гумової суміші. Крім того, відома з адсорбційною поверхнею 10-20 м2/г. гумова суміш характеризується підвищеним водоКаолін - порошок кремового кольору зі щільніпоглинанням. стю 2,58-2,62 г/см3, середнім розміром частинок 3Задачею винаходу є удосконалення гумової 5 мк (ГОСТ 19608-84). суміші для шумозахисного матеріалу, в якій за Дифенілгуанідин - кристалічний порошок білорахунок запропонованих компонентів та їх вмісту го або світло-жовтого кольору зі щільністю 1,13забезпечується підвищення коефіцієнта звукопо1,19 г/см3 з температурою плавлення 145 С глинання на частотах 1250 та 2000Гц та зниження (ГОСТ 40-80). водопоглинання, що дозволяє підвищити шумозаСірка - порошок жовтого кольору зі щільністю хисний ефект виробів з неї. 1,96 г/см3 з температурою плавлення 119 С Поставлена задача вирішується запропонова(ДСТУ 2179-93). ною гумовою сумішшю для шумозахисного матеріВіск - твердий продукт від світло-жовтого до алу, що містить ізопреновий каучук, бутадієнкоричневого кольору з температурою плавлення стирольний каучук, оксид цинку, стеаринову кис62-67 С (ТУ 38.1011290-90). лоту, індустріальне масло, гліцерин, азодикарбоПарафін - твердий продукт білого кольору з намід, технічний вуглець, каолін, дифенілгуанідин температурою плавлення 52-54 С (ГОСТ 23683та сірку, яка додатково містить віск та парафін при 89). такому співвідношенні компонентів, мас. ч.: Нижче наведені приклади, що пояснюють, але ізопреновий каучук - 50, не обмежують винахід. бутадієн-стирольний каучук - 50, Приклад 1 оксид цинку - 3...5,5, Склад гумової суміші, мас. ч.: стеаринова кислота - 2...3, ізопреновий каучук - 50 індустріальне масло - 5...8, бутадієн-стирольний каучук - 50 гліцерин - 1,5...2,5, оксид цинку -5,5 азодикарбонамід - 4,5...6,5, стеаринова кислота - 2,5 технічний вуглець - 21...24, індустріальне масло -8 каолін - 22...25, гліцерин - 2,5 дифенілгуанідин -0,6...1, азодикарбонамід - 4,5 сірка - 1...2, технічний вуглець - 22 віск -2...4, каолін – 25 парафін - 1...2. дифенілгуанідин - 0,6 Нами експериментально було встановлено, сірка -2 що у суміші, де як полімерну основу використовувіск -4 ють ізопреновий та бутадієн-стирольний каучуки, парафін -1. як вулканізуючу групу - оксид цинку, дифенілгуаніГумову суміш виготовляли на вальцях за тадин та сірку, як наповнювач - технічний вуглець та ким режимом, хв.: каолін, як пом'якшувач - стеаринову кислоту та індустріальне масло, як утворювач пор - азодикаізопреновий каучук, 0...3; рбонамід, введення парафіну та воску, а також бутадієн-стирольний каучук, 3...7; кількісний підбор всіх компонентів приводить до азодикарбонамід, 7...3; утворення після вулканізації захисної плівки на стеаринова кислота, оксид цинку, 10...3; поверхні матеріалу, що приводить до збільшення дифенілгуанідин, парафін, звукопоглинання на частотах 1250 та 2000 Гц та технічний вуглець, 13...10; зменшення водопоглинання. каолін, індустріальне масло, віск, 23...5; Для здійснення винаходу були використані такі гліцерин матеріали. охолодження суміші і вальців, 28...5; Ізопреновий каучук - марка СКИ-3, твердий сірка, 33...2; продукт з в'язкістю за Муні 50-85 умовних одиниць пропускання на тонкому зазору, 35...4. (ГОСТ 14925-79). зрізування суміші, Бутадієн-стирольний каучук - марка СКМС-30 АРКМ-15, твердий продукт з в'язкістю за Муні 32Вулканізацію проводили на паровому гідравлі58 умовних одиниць (ГОСТ 11138-78). чному пресі (фірма «Pinnettt Emidecau») у дві стаОксид цинку - порошок білого кольору з щільдії: 1 стадія - 150 С протягом 10 хв.; II стадія ністю 5,47 (ГОСТ 202-84). 155...160 С протягом 12 хв. Стеаринова кислота - порошок білого кольору Властивості одержаної гумової суміші: 3 з щільністю 850-990 г/см з температурою плавПозірна щільність (за ГОСТ 409-77) - 280 кг/м3; лення 69 С. водопоглинання протягом 24 год. (ТУ 38.506041Індустріальне масло - світла рідина з кислот91) - 3,0 %; набухання в дизельному паливі протяним числом 0,04 мг КОН на 1 г масла, температугом 24 год. (ТУ 38.506041-91) - 42,0 %; коефіцієнт 5 76076 6 звукопоглинання на частоті 1250 Гц - 0,358; коефіАналогічно були одержані інші гумові суміші, цієнт звукопоглинання на частоті 2000 Гц - 0,140. склад яких наведений у Таблиці 1. Таблиця 1 Інгредієнти ізопреновий каучук бутадієн-стирольний каучук оксид цинку стеаринова кислота індустріальне масло гліцерин азодикарбонамід технічний вуглець каолін дифенілгуанідин сірка віск парафін низькомолекулярний поліетилен діафен ФП Склад Приклад 1 Відомий (UA, 68118 А) 50,0 50,0 5,0 3,0 10,0 2,0 6,0 20,0 20,0 0,5 2,0 5,0 1,0 Приклад 2 Приклад З 50,0 50,0 5,5 2,5 8,0 2,5 4,5 22,0 25,0 0,6 2,0 4,0 1,0 50,0 50,0 5,0 2,0 7,0 2,0 5,5 24,0 23,0 0,8 1,5 3,0 1,5 50,0 50,0 3,0 3,0 5,0 1,5 6,5 21,0 22,0 1,0 1,0 2,0 2,0 Властивості одержаних композицій наведені у Таблиці 2. Таблиця 2 Показники Позірна щільність (за ГОСТ 409-77), кг/м3 Водопоглинання протягом 24 год. (ТУ 38.506041-91),% Набухання в дизельному паливі протягом 24 год. (ТУ 38.506041-91), % Коефіцієнт звукопоглинання на частоті 1250 Гц Коефіцієнт звукопоглинання на частоті 2000 Гц Відомий (UA, 68118 А) Приклад 1 Приклад 2 Приклад З 230 280 179 195 10 3,0 2,0 4,0 42,0 35,0 52,0 0,031 0,358 0,440 0,390 0,082 0,140 0,160 0,150 Як видно з Таблиці 2, запропонована гумова суміш характеризується високими коефіцієнтами звукопоглинання на частотах 1250 та 2000 Гц та Комп’ютерна верстка О. Гапоненко зниженим водопоглинанням, що забезпечує високий шумозахисний ефект виробів з неї. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
