Панкратична система

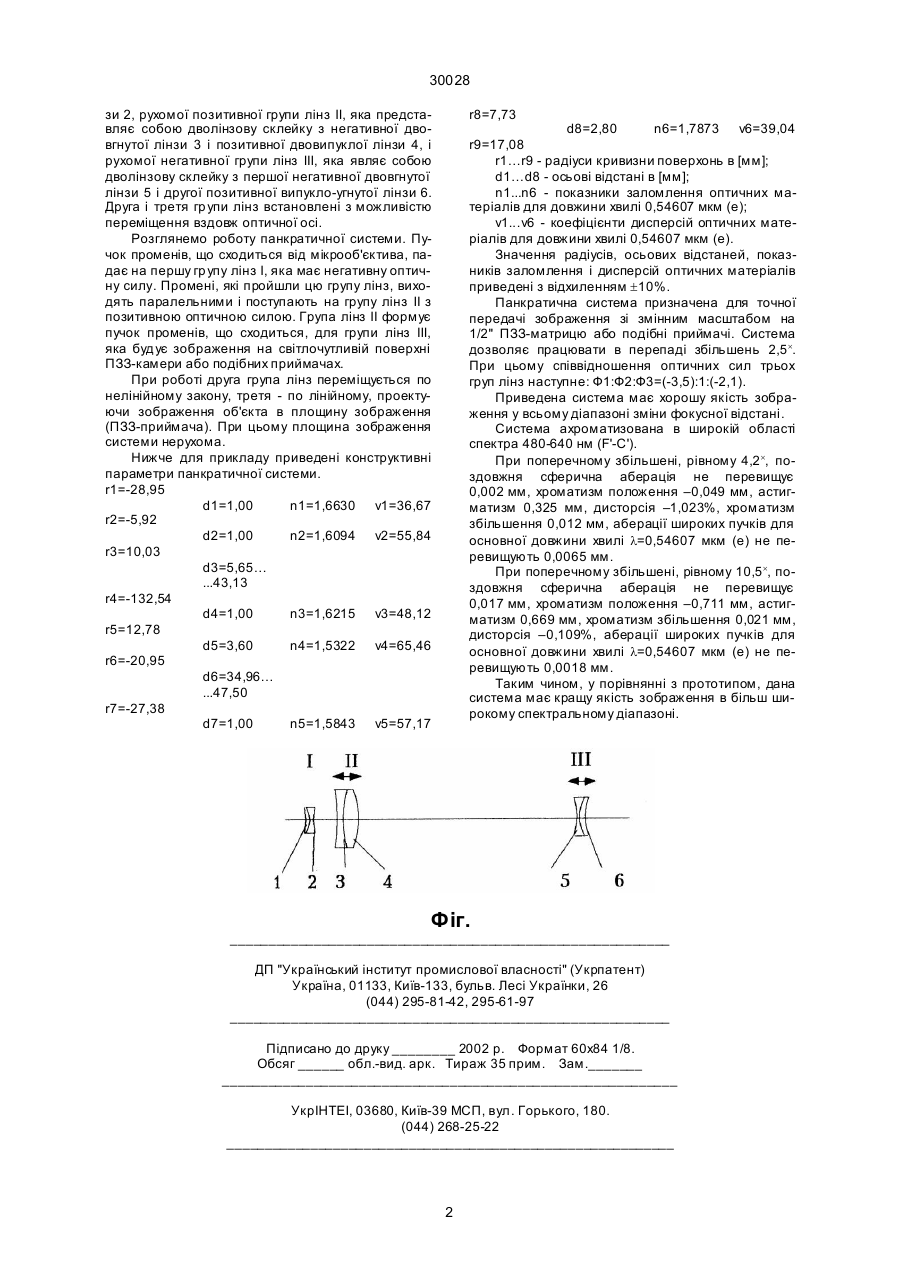

Панкратична система, що складається з послідовно розташованих на оптичній осі, по ходу променя, трьох груп лінз, причому друга група лінз складається з першої негативної і другої позитивної лінз, яка відрізняється тим, що перша група лінз являє собою негативну дволінзову склейку із першої позитивної і другої негативної лінз, друга група лінз виконана позитивною, третя група лінз являє собою негативну дволінзову склейку, яка складається із першої негативної і другої позитивної лінз, причому друга і третя групи лінз встановлені з можливістю переміщення вздовж оптичної осі. (19) (21) 97125907 (22) 09.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Порєв Володимир Андрійович, Сокуренко Олег Михайлович, Сокуренко В'ячеслав Михайлович (73) HАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХН ІЧНИЙ ІНСТИТУТ" 30028 зи 2, рухомої позитивної групи лінз II, яка представляє собою дволінзову склейку з негативної двовгнутої лінзи 3 і позитивної двовипуклої лінзи 4, і рухомої негативної групи лінз III, яка являє собою дволінзову склейку з першої негативної двовгнутої лінзи 5 і другої позитивної випукло-угнутої лінзи 6. Друга і третя гр упи лінз встановлені з можливістю переміщення вздовж оптичної oсі. Розглянемо роботу панкратичної системи. Пучок променів, що сходиться від мікрооб'єктива, падає на першу гр упу лінз І, яка має негативну оптичну силу. Промені, які пройшли цю групу лінз, виходять паралельними і поступають на групу лінз II з позитивною оптичною силою. Група лінз II формує пучок променів, що сходиться, для групи лінз III, яка будує зображення на світлочутливій поверхні ПЗЗ-камери або подібних приймачах. При роботі друга група лінз переміщується по нелінійному закону, третя - по лінійному, проектуючи зображення об'єкта в площину зображення (ПЗЗ-приймача). При цьому площина зображення системи нерухома. Нижче для прикладу приведені конструктивні параметри панкратичної системи. r1=-28,95 d1=1,00 n1=1,6630 v1=36,67 r2=-5,92 d2=1,00 n2=1,6094 v2=55,84 r3=10,03 d3=5,65… ...43,13 r4=-132,54 d4=1,00 n3=1,6215 v3=48,12 r5=12,78 d5=3,60 n4=1,5322 v4=65,46 r6=-20,95 d6=34,96… ...47,50 r7=-27,38 d7=1,00 n5=1,5843 v5=57,17 r8=7,73 d8=2,80 n6=1,7873 v6=39,04 r9=17,08 r1…r9 - радіуси кривизни поверхонь в [мм]; d1…d8 - осьові відстані в [мм]; n1...n6 - показники заломлення оптичних матеріалів для довжини хвилі 0,54607 мкм (е); v1...v6 - коефіцієнти дисперсій оптичних матеріалів для довжини хвилі 0,54607 мкм (е). Значення радіусів, осьових відстаней, показників заломлення і дисперсій оптичних матеріалів приведені з відхиленням ±10%. Панкратична система призначена для точної передачі зображення зі змінним масштабом на 1/2" ПЗЗ-матрицю або подібні приймачі. Система дозволяє працювати в перепаді збільшень 2,5´. При цьому співвідношення оптичних сил трьох груп лінз наступне: Ф1:Ф2:Ф3=(-3,5):1:(-2,1). Приведена система має хорошу якість зображення у всьому діапазоні зміни фокусної відстані. Система ахроматизована в широкій області спектра 480-640 нм (F'-C'). При поперечному збільшені, рівному 4,2´, поздовжня сферична аберація не перевищує 0,002 мм, хроматизм положення –0,049 мм, астигматизм 0,325 мм, дисторсія –1,023%, хроматизм збільшення 0,012 мм, аберації широких пучків для основної довжини хвилі l=0,54607 мкм (е) не перевищують 0,0065 мм. При поперечному збільшені, рівному 10,5´, поздовжня сферична аберація не перевищує 0,017 мм, хроматизм положення –0,711 мм, астигматизм 0,669 мм, хроматизм збільшення 0,021 мм, дисторсія –0,109%, аберації широких пучків для основної довжини хвилі l=0,54607 мкм (е) не перевищують 0,0018 мм. Таким чином, у порівнянні з прототипом, дана система має кращу якість зображення в більш широкому спектральному діапазоні. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
