Пристрій для транспортування і очистки коренебульбоплодів

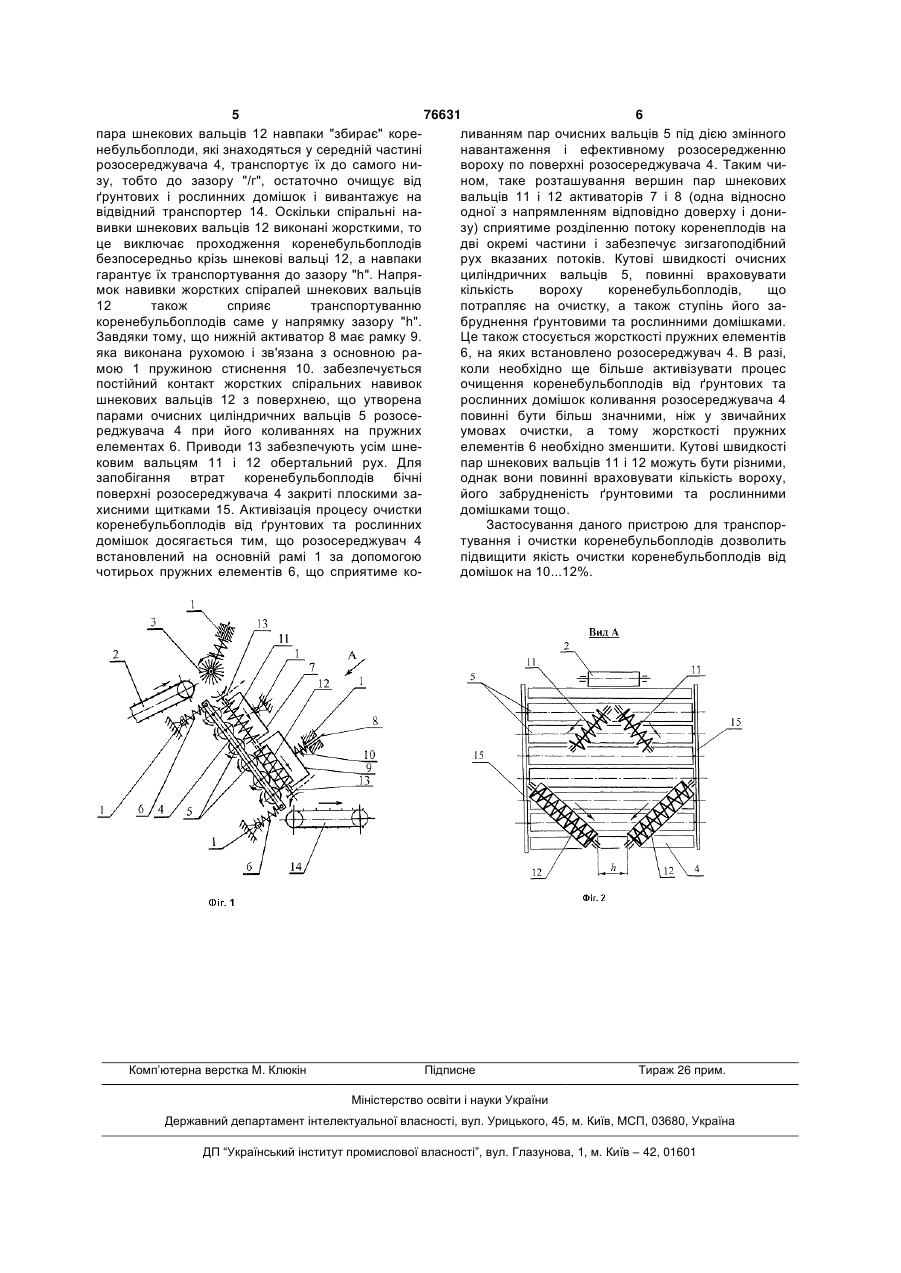

Пристрій для транспортування і очистки коренебульбоплодів, що має встановлений на основній рамі похилий падаючий прутковий транспортер, розосереджувач вороху, який складається з пар циліндричних очисних вальців, що мають зустрічно-обертальний рух і зв'язані з основною рамою 3 76631 4 рху і донизу, при цьому нижня пара шнекових вакоренебульбоплодів потрапляє на поверхню, що льців має зазор між шнеками, а їх спіральні навивутворена парами вальців 5, які зустрічне обертаки виконані жорсткими і мають напрямки від периються, внаслідок чого Грунтові та рослинні ферії до зазору. домішки захоплюються ними, виносяться в Пристрій для транспортування і очистки зворотній бік розосереджувача 4 і остаточно пакоренебульбоплодів схематично зображений на дають донизу покидаючи зону очистки. КоренеФіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А бульбоплоди, які не проходять крізь зазори між на Фіг.1. парами очисних циліндричних вальців 5, скочуПристрій для транспортування і очистки ються донизу по розосереджувачу 4 і потрапляють коренебульбоплодів складається з основної рами у зону дії верхнього активатора 7. Таке розташу1, похилого подаючого пруткового транспортера 2, вання верхньої пари шнекових вальців 11 над вихідним кінцем якого встановлено привідну забезпечує поділення вороху коренебульбоплодів відбивну щітку 3 з прутками із еластичного на дві частини, значне його розосередження і матеріалу. За подаючим транспортером 2 також транспортування, завдяки напрямку спіральних похило розташований розосереджувач вороху 4, навивок шнекових вальців 11 до двох боків розощо складається з пар очисних циліндричних середжувача 4. При цьому, оскільки спіральні навальців 5, які попарно мають зустрічновивки верхньої пари шнекових вальців 11 утворені обертальний рух. Розосереджувач вороху 4 встапрутками з еластичних матеріалів, то коренебульновлений на основній рамі 1 за допомогою чобоплоди, як тверді тіла можуть відразу просуватирьох пружних елементів 6. Зверху над розосетись донизу, а дрібні грунтові та рослинні рештки реджувачем 4 консольно встановлені: верхній захоплюються і транспортуються до боків розосеактиватор 7, у вигляді рухомої рамки, шарнірно реджувача 4. Слід підкреслити, що напрямок закріпленої на основній рамі 1, і нижній активатор транспортування коренебульбоплодів та 8, у вигляді окремої рухомої (у напрямку, перпенҐрунтових і рослинних решток шнековими вальцядикулярному площині очисних циліндричних ми 11 по похилій поверхні, що утворена парами вальців 5) рамки 9, яка зв'язана з основною рамою очисних циліндричних вальців 5, створює для 1 пружиною стиснення 10. Кожний з зазначених останніх складний рух. Цьому складному рухові активаторів (верхній 7 і нижній 8) складаються з коренебульбоплодів сприяють різні напрямки блоків двох привідних шнекових вальців, які утвотранспортування: пари очисних циліндричних рюють два V - подібних їх розташування, вальців 5 транспортують компоненти вороху стровідповідно: верхня пара шнекових вальців 11 і го донизу, шнекові вальці 11 транспортують ворох нижня пара шнекових вальців 12. При цьому веру боки, а коливання розосереджувача 4 на пружшина V - подібного розташування верхньої пари них елементах 6 також активізує вказаний процес шнекових вальців 11 спрямована догори і утворює руху, роблячи його коливальним. Все це призвофактично пару коротких по довжині шнеків, а вердить до інтенсивного обертання шина нижньої пари V - подібного розташування коренебульбоплодів навколо власних осей, що шнекових вальців 12 спрямовані у протилежний буде сприяти ефективному очищенню Їх бокових бік, тобто донизу. Нижня пара шнекових вальців 12 поверхонь від налиплого ґрунту. У зв'язку з тим, утворена більш довгими по довжині шнеками. Крім що пара шнекових вальців 11 верхнього активатоцього, нижня пара шнекових вальців 12 має знизу ра 7 має досить короткі довжини шнеків і виконана зазор "h" між шнеками. Верхня пара шнекових у вигляді рамки, що встановлена на основній рамі вальців 11 має спіральні навивки, які виконані у 1 шарнірне, виключається зосереджування вигляді прутків з еластичного матеріалу і має накоренебульбоплодів у верхній частині розосередпрямок навивки - зверху донизу, а нижня пара жувана 4. В разі ж потрапляння з похилого подаюшнекових вальців 12 має жорсткі спіральні навивчого пруткового транспортера 2 великої маси воки, які також мають напрямок навивки - зверху роху коренебульбоплодів рамка верхнього донизу. Кожний з чотирьох шнекових вальців активатора 7 повертається у шарнірі основної раверхньої пари 11 і нижньої пари 12 має привід 13 у ми 1 на деякий кут, внаслідок чого збільшується обертальний рух. У нижній частині пристрою, тобзазор між поверхнею, що утворена парами то під розосереджувачем 4 встановлено відвідний циліндричних очисних вальців 5 і шнековими транспортер 14. Бічні поверхні розосереджувача 4 вальцями 11 і ворох коренебульбоплодів безпезакриті плоскими захисними щитками 15. Напрямрешкодно рухається донизу. При цьому, завдяки ки обертання, руху, а також напрямки навивок тому, що пара шнекових вальців 11 верхнього акшнеків і інших робочих органів пристрою для тиватора 7 має V - подібне розташування, а її транспортування і очистки коренебульбоплодів вершина спрямована догори, ворох показані стрілками. коренебульбоплодів, що подається похилим поПристрій для транспортування і очистки даючим прутковим транспортером 2, рівномірно і коренебульбоплодів працює наступним чином. гарантовано розподіляється на дві сторони, Ворох коренебульбоплодів, що очищується розосереджується, що забезпечує його ефективне подається за допомогою похилого подаючого розділення на окремі компоненти і в цілому пруткового транспортера 2. Еластичні прутки підвищує якість очистки коренебульбоплодів від відбивної щітки 3 направляють цей ворох на домішок. Далі, ворох коренебульбоплодів вхідний (верхній) кінець розосереджувача 4, який потрапляє у середню і нижню частини розосередтакож встановлено похило, що сприяє гарантоважувача 4. Оскільки пара шнекових вальців 12 нижному рухові коренебульбоплодів донизу під дією нього активатора 8 також мають V - подібне розвласної ваги. Рухаючись донизу ворох ташування, а її вершина спрямована донизу, то ця 5 76631 6 пара шнекових вальців 12 навпаки "збирає" кореливанням пар очисних вальців 5 під дією змінного небульбоплоди, які знаходяться у середній частині навантаження і ефективному розосередженню розосереджувача 4, транспортує їх до самого нивороху по поверхні розосереджувача 4. Таким чизу, тобто до зазору "/г", остаточно очищує від ном, таке розташування вершин пар шнекових ґрунтових і рослинних домішок і вивантажує на вальців 11 і 12 активаторів 7 і 8 (одна відносно відвідний транспортер 14. Оскільки спіральні наодної з напрямленням відповідно доверху і донививки шнекових вальців 12 виконані жорсткими, то зу) сприятиме розділенню потоку коренеплодів на це виключає проходження коренебульбоплодів дві окремі частини і забезпечує зигзагоподібний безпосередньо крізь шнекові вальці 12, а навпаки рух вказаних потоків. Кутові швидкості очисних гарантує їх транспортування до зазору "h". Напряциліндричних вальців 5, повинні враховувати мок навивки жорстких спіралей шнекових вальців кількість вороху коренебульбоплодів, що 12 також сприяє транспортуванню потрапляє на очистку, а також ступінь його закоренебульбоплодів саме у напрямку зазору "h". бруднення ґрунтовими та рослинними домішками. Завдяки тому, що нижній активатор 8 має рамку 9. Це також стосується жорсткості пружних елементів яка виконана рухомою і зв'язана з основною ра6, на яких встановлено розосереджувач 4. В разі, мою 1 пружиною стиснення 10. забезпечується коли необхідно ще більше активізувати процес постійний контакт жорстких спіральних навивок очищення коренебульбоплодів від ґрунтових та шнекових вальців 12 з поверхнею, що утворена рослинних домішок коливання розосереджувача 4 парами очисних циліндричних вальців 5 розосеповинні бути більш значними, ніж у звичайних реджувача 4 при його коливаннях на пружних умовах очистки, а тому жорсткості пружних елементах 6. Приводи 13 забезпечують усім шнеелементів 6 необхідно зменшити. Кутові швидкості ковим вальцям 11 і 12 обертальний рух. Для пар шнекових вальців 11 і 12 можуть бути різними, запобігання втрат коренебульбоплодів бічні однак вони повинні враховувати кількість вороху, поверхні розосереджувача 4 закриті плоскими зайого забрудненість ґрунтовими та рослинними хисними щитками 15. Активізація процесу очистки домішками тощо. коренебульбоплодів від ґрунтових та рослинних Застосування даного пристрою для транспордомішок досягається тим, що розосереджувач 4 тування і очистки коренебульбоплодів дозволить встановлений на основній рамі 1 за допомогою підвищити якість очистки коренебульбоплодів від чотирьох пружних елементів 6, що сприятиме кодомішок на 10...12%. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
