Ґрунтообробний агрегат зі змінними робочими органами

Номер патенту: 14300

Опубліковано: 15.05.2006

Автор: Атрощенко Володимир Іванович

Завантажити PDF файл.

Формула / Реферат

Ґрунтообробний агрегат зі змінними робочими органами, що містить раму з приєднувальним пристроєм, встановлену на колеса, яка має відкриту зварну конструкцію, виконану з повздовжніх та поперечних брусів, що дозволить нерухомо без регулювання розмістити робочі елементи, виконані у вигляді дискових гряділів на однаковій відстані один від одного з відповідно фіксованим кроком, чергуючи у рядах ліві і праві, які вміщують сферичний диск з внутрішнім загостренням, трубу, хомут, підшипниковий вузол, що складається з корпусу, до якого приварюється труба під кутом 22°...25°, забезпечуючи установку сферичного диска під кутом атаки 22°...25° і кутом нахилу 22°...25° до поверхні поля, радіально-упорних роликових підшипників, встановлених на вісь з привареним до неї фланцем, до якого за допомогою фланця і болтів з гайками закріплюється сферичний диск, механізм регулювання глибини обробітку ґрунту розташований на поперечних брусах та механізм плоско-паралельного переміщення рами розташований на її повздовжніх брусах у просторі між третім і четвертим рядами агрегату, який оснащено фіксатором транспортного положення, який відрізняється тим, що робочі органи у вигляді дискових гряділів (правих та лівих) розміщені у трьох перших рядах, а у вигляді гряділів зі стрілчастими лапами, які є змінними, з шириною захвату 220..600 мм та кутом різання 10°...30°, у двох останніх рядах.

Текст

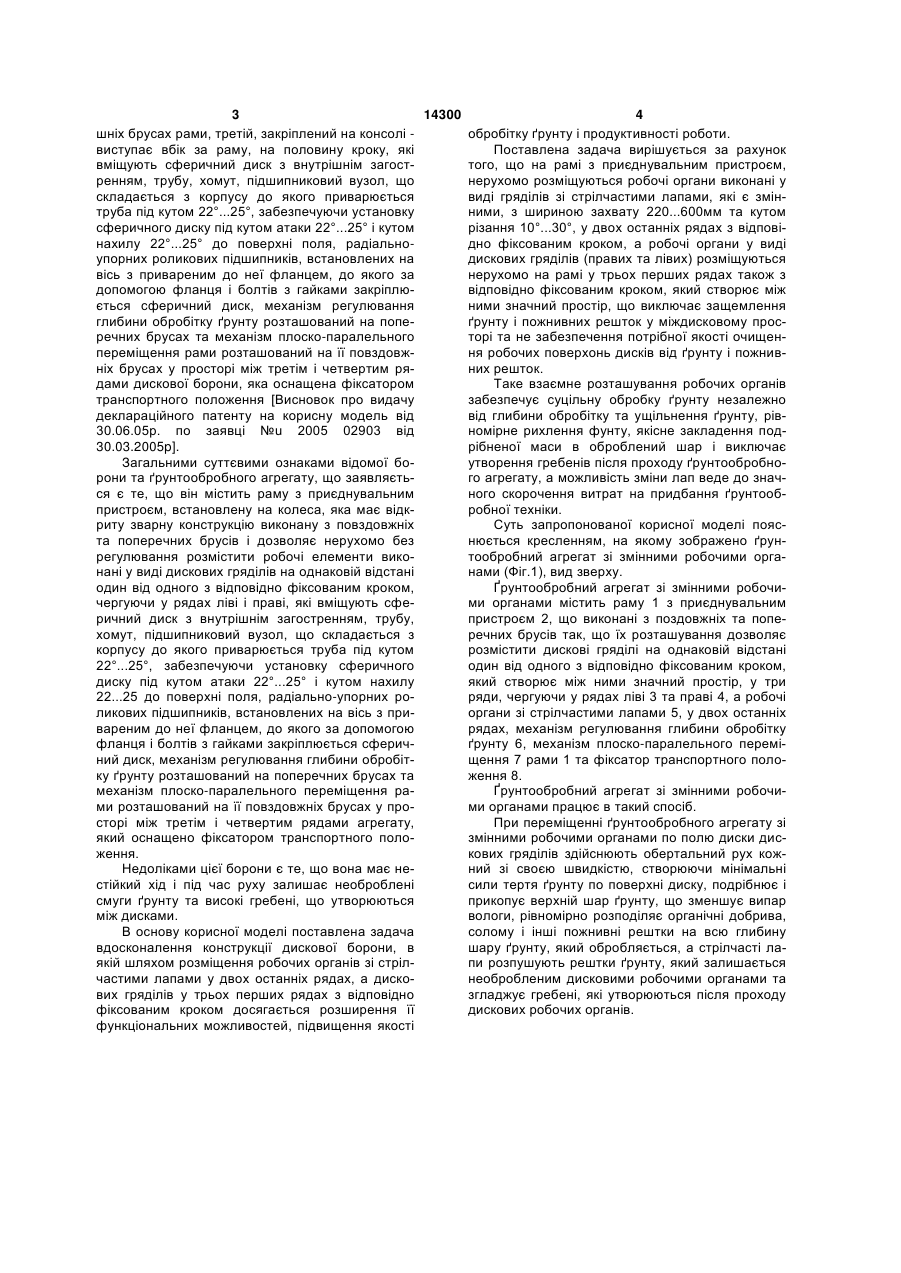

Ґрунтообробний агрегат зі змінними робочими органами, що містить раму з приєднувальним пристроєм, встановлену на колеса, яка має відкриту зварну конструкцію, виконану з повздовжніх та поперечних брусів, що дозволить нерухомо без регулювання розмістити робочі елементи, виконані у вигляді дискових гряділів на однаковій відстані один від одного з відповідно фіксованим кроком, чергуючи у рядах ліві і праві, які вміщують сферичний диск з внутрішнім загостренням, трубу, хомут, підшипниковий вузол, що складається з корпусу, до якого приварюється труба під 3 14300 4 шніх брусах рами, третій, закріплений на консолі обробітку ґрунту і продуктивності роботи. виступає вбік за раму, на половину кроку, які Поставлена задача вирішується за рахунок вміщують сферичний диск з внутрішнім загосттого, що на рамі з приєднувальним пристроєм, ренням, трубу, хомут, підшипниковий вузол, що нерухомо розміщуються робочі органи виконані у складається з корпусу до якого приварюється виді гряділів зі стрілчастими лапами, які є змінтруба під кутом 22°...25°, забезпечуючи установку ними, з шириною захвату 220...600мм та кутом сферичного диску під кутом атаки 22°...25° і кутом різання 10°...30°, у двох останніх рядах з відповінахилу 22°...25° до поверхні поля, радіальнодно фіксованим кроком, а робочі органи у виді упорних роликових підшипників, встановлених на дискових гряділів (правих та лівих) розміщуються вісь з привареним до неї фланцем, до якого за нерухомо на рамі у трьох перших рядах також з допомогою фланця і болтів з гайками закріплювідповідно фіксованим кроком, який створює між ється сферичний диск, механізм регулювання ними значний простір, що виключає защемлення глибини обробітку ґрунту розташований на попеґрунту і пожнивних решток у міждисковому просречних брусах та механізм плоско-паралельного торі та не забезпечення потрібної якості очищенпереміщення рами розташований на її повздовжня робочих поверхонь дисків від ґрунту і пожнивніх брусах у просторі між третім і четвертим ряних решток. дами дискової борони, яка оснащена фіксатором Таке взаємне розташування робочих органів транспортного положення [Висновок про видачу забезпечує суцільну обробку ґрунту незалежно деклараційного патенту на корисну модель від від глибини обробітку та ущільнення ґрунту, рів30.06.05p. по заявці №u 2005 02903 від номірне рихлення фунту, якісне закладення под30.03.2005p]. рібненої маси в оброблений шар і виключає Загальними суттєвими ознаками відомої боутворення гребенів після проходу ґрунтообробнорони та ґрунтообробного агрегату, що заявляєтьго агрегату, а можливість зміни лап веде до значся є те, що він містить раму з приєднувальним ного скорочення витрат на придбання ґрунтообпристроєм, встановлену на колеса, яка має відкробної техніки. риту зварну конструкцію виконану з повздовжніх Суть запропонованої корисної моделі пояста поперечних брусів і дозволяє нерухомо без нюється кресленням, на якому зображено ґрунрегулювання розмістити робочі елементи викотообробний агрегат зі змінними робочими органані у виді дискових гряділів на однаковій відстані нами (Фіг.1), вид зверху. один від одного з відповідно фіксованим кроком, Ґрунтообробний агрегат зі змінними робочичергуючи у рядах ліві і праві, які вміщують сфеми органами містить раму 1 з приєднувальним ричний диск з внутрішнім загостренням, трубу, пристроєм 2, що виконані з поздовжніх та попехомут, підшипниковий вузол, що складається з речних брусів так, що їх розташування дозволяє корпусу до якого приварюється труба під кутом розмістити дискові гряділі на однаковій відстані 22°...25°, забезпечуючи установку сферичного один від одного з відповідно фіксованим кроком, диску під кутом атаки 22°...25° і кутом нахилу який створює між ними значний простір, у три 22...25 до поверхні поля, радіально-упорних роряди, чергуючи у рядах ліві 3 та праві 4, а робочі ликових підшипників, встановлених на вісь з приоргани зі стрілчастими лапами 5, у двох останніх вареним до неї фланцем, до якого за допомогою рядах, механізм регулювання глибини обробітку фланця і болтів з гайками закріплюється сферичґрунту 6, механізм плоско-паралельного переміний диск, механізм регулювання глибини обробітщення 7 рами 1 та фіксатор транспортного полоку ґрунту розташований на поперечних брусах та ження 8. механізм плоско-паралельного переміщення раҐрунтообробний агрегат зі змінними робочими розташований на її повздовжніх брусах у проми органами працює в такий спосіб. сторі між третім і четвертим рядами агрегату, При переміщенні ґрунтообробного агрегату зі який оснащено фіксатором транспортного полозмінними робочими органами по полю диски дисження. кових гряділів здійснюють обертальний рух кожНедоліками цієї борони є те, що вона має нений зі своєю швидкістю, створюючи мінімальні стійкий хід і під час руху залишає необроблені сили тертя ґрунту по поверхні диску, подрібнює і смуги ґрунту та високі гребені, що утворюються прикопує верхній шар ґрунту, що зменшує випар між дисками. вологи, рівномірно розподіляє органічні добрива, В основу корисної моделі поставлена задача солому і інші пожнивні рештки на всю глибину вдосконалення конструкції дискової борони, в шару ґрунту, який обробляється, а стрілчасті лаякій шляхом розміщення робочих органів зі стрілпи розпушують рештки ґрунту, який залишається частими лапами у двох останніх рядах, а дисконеобробленим дисковими робочими органами та вих гряділів у трьох перших рядах з відповідно згладжує гребені, які утворюються після проходу фіксованим кроком досягається розширення її дискових робочих органів. функціональних можливостей, підвищення якості 5 Комп’ютерна верстка Н. Лисенко 14300 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Soil-cultivating unit with removable working elements

Назва патенту російською

Почвообрабатывающий агрегат со сменными рабочими органами

МПК / Мітки

МПК: A01B 49/02

Мітки: робочими, ґрунтообробний, агрегат, змінними, органами
