Спосіб виробництва котунів

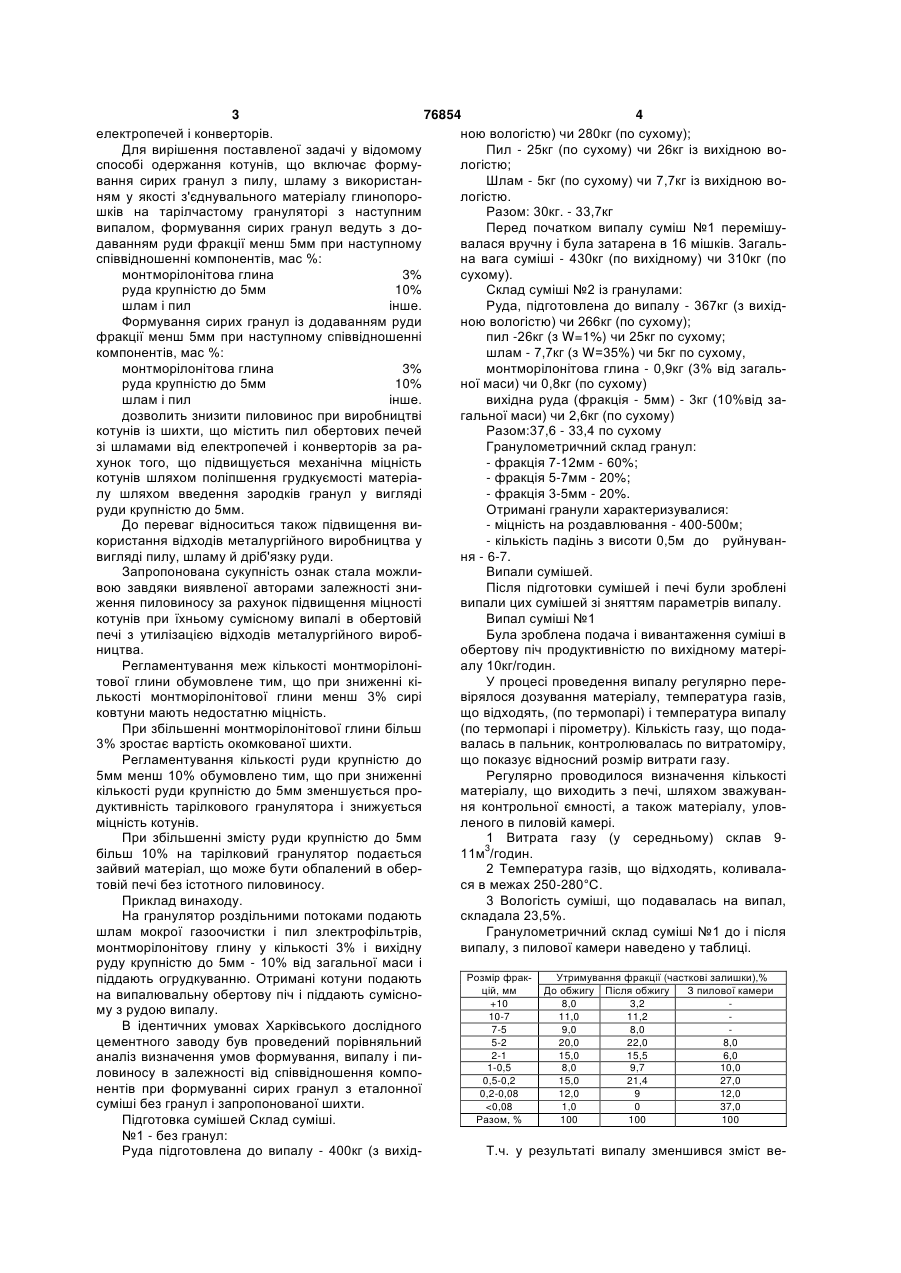

Спосіб виробництва котунів, який включає формування сирих гранул із пилу і шламу на тарілчастому грануляторі, з використанням як зв'язуючого глинопорошків, з наступним випалом, який відрізняється тим, що як зв'язуюче використовують монтморилонітову глину, а формування сирих гранул ведуть із додаванням руди фракції менша 5мм при наступному співвідношенні компонентів, мас. %: монтморилонітова глина 3 руда крупністю до 5 мм 10 шлам і пил решта. (19) (21) 20041108875 (22) 01.11.2004 (24) 15.09.2006 (46) 05.09.2006, Бюл. № 9, 2006 р. (72) Шевченко Володимир Федорович, Златковський Олег Борисович, Пшемишський Георгій Федорович, Новіков Нікіта Варфоломєєвіч, RU, Щедровіцкій Владімір Яковлєвіч, RU (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ТОПАЗ ЛТД" (56) UA 30581 A, 15.12.2000 SU 1138422 A, 07.02.1985 RU 2034055 C1, 30.04.1995 JP 61153240 A, 11.07.1986 3 76854 4 електропечей і конверторів. ною вологістю) чи 280кг (по сухому); Для вирішення поставленої задачі у відомому Пил - 25кг (по сухому) чи 26кг із вихідною воспособі одержання котунів, що включає формулогістю; вання сирих гранул з пилу, шламу з використанШлам - 5кг (по сухому) чи 7,7кг із вихідною воням у якості з'єднувального матеріалу глинопорологістю. шків на тарілчастому грануляторі з наступним Разом: 30кг. - 33,7кг випалом, формування сирих гранул ведуть з доПеред початком випалу суміш №1 перемішудаванням руди фракції менш 5мм при наступному валася вручну і була затарена в 16 мішків. Загальспіввідношенні компонентів, мас %: на вага суміші - 430кг (по вихідному) чи 310кг (по монтморілонітова глина 3% сухому). руда крупністю до 5мм 10% Склад суміші №2 із гранулами: шлам і пил інше. Руда, підготовлена до випалу - 367кг (з вихідФормування сирих гранул із додаванням руди ною вологістю) чи 266кг (по сухому); фракції менш 5мм при наступному співвідношенні пил -26кг (з W=1%) чи 25кг по сухому; компонентів, мас %: шлам - 7,7кг (з W=35%) чи 5кг по сухому, монтморілонітова глина 3% монтморілонітова глина - 0,9кг (3% від загальруда крупністю до 5мм 10% ної маси) чи 0,8кг (по сухому) шлам і пил інше. вихідна руда (фракція - 5мм) - 3кг (10%від задозволить знизити пиловинос при виробництві гальної маси) чи 2,6кг (по сухому) котунів із шихти, що містить пил обертових печей Разом:37,6 - 33,4 по сухому зі шламами від електропечей і конверторів за раГранулометричний склад гранул: хунок того, що підвищується механічна міцність - фракція 7-12мм - 60%; котунів шляхом поліпшення грудкуємості матеріа- фракція 5-7мм - 20%; лу шляхом введення зародків гранул у вигляді - фракція 3-5мм - 20%. руди крупністю до 5мм. Отримані гранули характеризувалися: До переваг відноситься також підвищення ви- міцність на роздавлювання - 400-500м; користання відходів металургійного виробництва у - кількість падінь з висоти 0,5м до руйнуванвигляді пилу, шламу й дріб'язку руди. ня - 6-7. Запропонована сукупність ознак стала можлиВипали сумішей. вою завдяки виявленої авторами залежності зниПісля підготовки сумішей і печі були зроблені ження пиловиносу за рахунок підвищення міцності випали цих сумішей зі зняттям параметрів випалу. котунів при їхньому сумісному випалі в обертовій Випал суміші №1 печі з утилізацією відходів металургійного виробБула зроблена подача і вивантаження суміші в ництва. обертову піч продуктивністю по вихідному матеріРегламентування меж кількості монтморілоніалу 10кг/годин. тової глини обумовлене тим, що при зниженні кіУ процесі проведення випалу регулярно перелькості монтморілонітової глини менш 3% сирі вірялося дозування матеріалу, температура газів, ковтуни мають недостатню міцність. що відходять, (по термопарі) і температура випалу При збільшенні монтморілонітової глини більш (по термопарі і пірометру). Кількість газу, що пода3% зростає вартість окомкованої шихти. валась в пальник, контролювалась по витратоміру, Регламентування кількості руди крупністю до що показує відносний розмір витрати газу. 5мм менш 10% обумовлено тим, що при зниженні Регулярно проводилося визначення кількості кількості руди крупністю до 5мм зменшується проматеріалу, що виходить з печі, шляхом зважувандуктивність тарілкового гранулятора і знижується ня контрольної ємності, а також матеріалу, уловміцність котунів. леного в пиловій камері. При збільшенні змісту руди крупністю до 5мм 1 Витрата газу (у середньому) склав 9більш 10% на тарілковий гранулятор подається 11м3/годин. зайвий матеріал, що може бути обпалений в обер2 Температура газів, що відходять, коливалатовій печі без істотного пиловиносу. ся в межах 250-280°С. Приклад винаходу. 3 Вологість суміші, що подавалась на випал, На гранулятор роздільними потоками подають складала 23,5%. шлам мокрої газоочистки і пил злектрофільтрів, Гранулометричний склад суміші №1 до і після монтморілонітову глину у кількості 3% і вихідну випалу, з пилової камери наведено у таблиці. руду крупністю до 5мм - 10% від загальної маси і Утримування фракції (часткові залишки),% Розмір фракпіддають огрудкуванню. Отримані котуни подають цій, мм До обжигу Після обжигу З пилової камери на випалювальну обертову піч і піддають сумісно+10 8,0 3,2 му з рудою випалу. 10-7 11,0 11,2 В ідентичних умовах Харківського дослідного 7-5 9,0 8,0 5-2 20,0 22,0 8,0 цементного заводу був проведений порівняльний 2-1 15,0 15,5 6,0 аналіз визначення умов формування, випалу і пи1-0,5 8,0 9,7 10,0 ловиносу в залежності від співвідношення компо0,5-0,2 15,0 21,4 27,0 нентів при формуванні сирих гранул з еталонної 0,2-0,08 12,0 9 12,0 суміші без гранул і запропонованої шихти.
